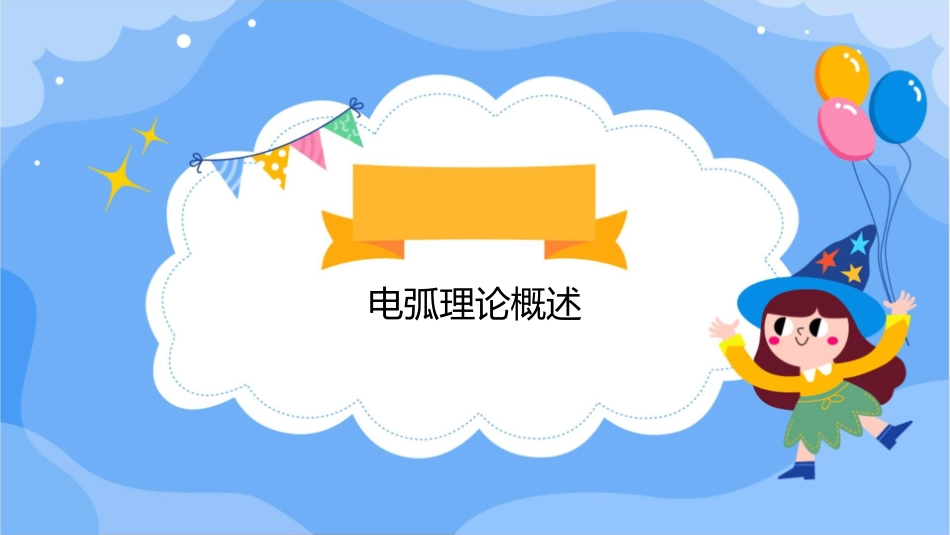

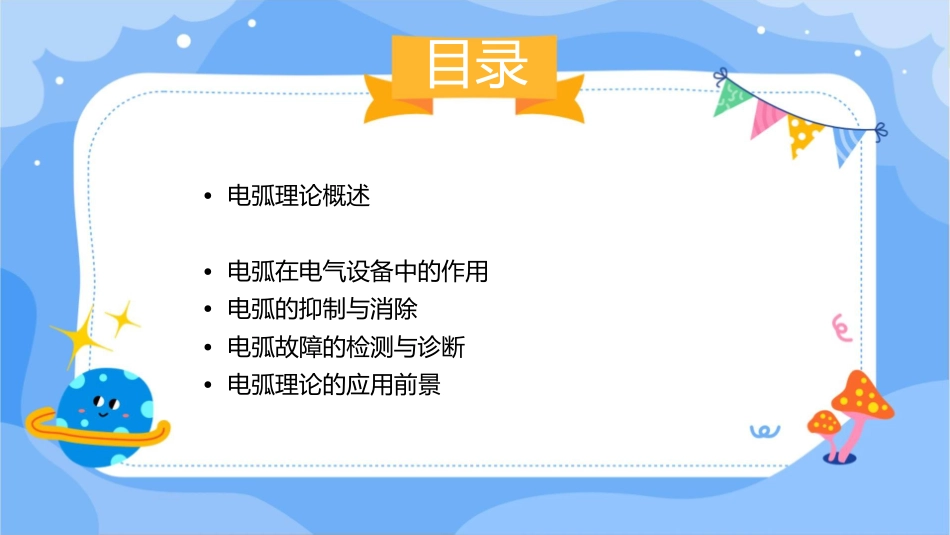

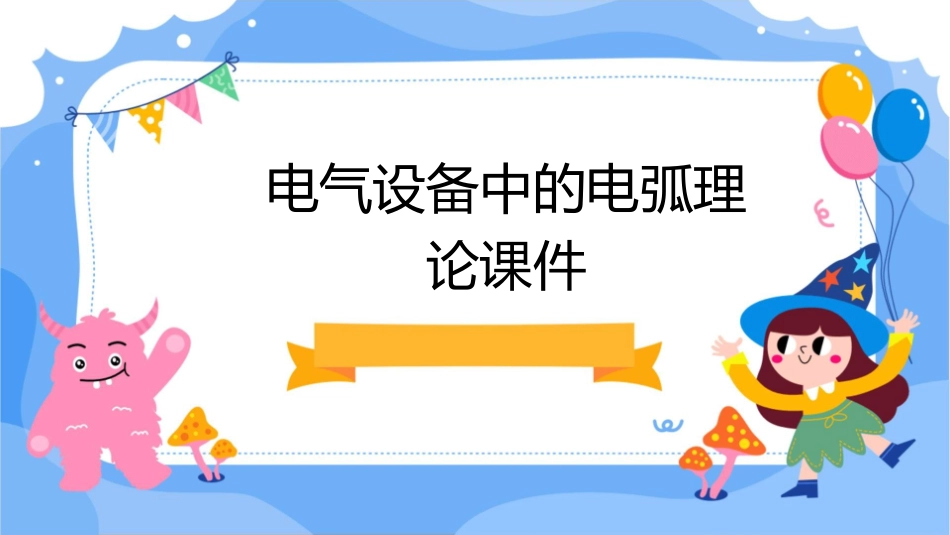

电气设备中的电弧理论课件目录•电弧理论概述•电弧在电气设备中的作用•电弧的抑制与消除•电弧故障的检测与诊断•电弧理论的应用前景电弧理论概述电弧定义总结词电弧是由电极之间气体介质中的自由电子和离子在电场作用下产生强烈而持久的放电现象。详细描述电弧是一种气体放电现象，当两个电极之间的气体介质被足够高的电压击穿时，气体中的自由电子在电场作用下高速运动，与气体中的原子或分子碰撞，使得气体导电，形成电弧。电弧产生原理总结词电弧的产生需要两个条件：一是电极之间的气体介质被足够高的电压击穿；二是通过导电的气体通道必须有足够的电流。详细描述当电极之间的气体介质被足够高的电压击穿时，气体中的自由电子获得足够的能量，使得气体导电。同时，为了维持电弧放电，必须有足够的电流通过这个导电的气体通道。电弧的分类总结词根据电极的极性不同，电弧可分为正极性电弧和负极性电弧；根据电弧的形态不同，可分为直击电弧和曲击电弧。详细描述正极性电弧是指电源的正极接在电弧的一端，负极接在另一端；负极性电弧是指电源的负极接在电弧的一端，正极接在另一端。直击电弧是指电极之间没有其他障碍物，电弧沿着电极表面发展；曲击电弧是指电极之间存在障碍物，电弧沿着障碍物表面发展。电弧的物理特性电弧的温度电弧的温度是极高的，通常在几千度到几万度之间。当电流通过导体时，如果导体间的介质强度小于电流产生的磁场强度，电流就会通过电弧的形式传导。电弧的温度取决于其产生的原因和条件，通常在几千度到几万度之间。电弧的能量电弧具有高能量密度，可以产生强烈的热辐射和等离子体。电弧的能量主要集中在电弧的根部和弧隙区域，其能量密度很高，可以产生强烈的热辐射和等离子体。电弧的能量与电流、电压和电弧的长度等因素有关。电弧的传导性电弧的传导性取决于其物理特性和外部条件。电弧的传导性是指电弧在电流作用下的动态行为。电弧的传导性受到多种因素的影响，如电流、电压、电弧的长度、电极材料和气体介质等。在电气设备中，电弧的传导性对于开关设备和保护装置的设计和运行具有重要意义。电弧在电气设备中的作用电弧在开关设备中的作用开关电弧的产生与熄灭开关设备的灭弧措施开关设备在接通和断开电路时，电流的突然变化会在触头间产生电弧。电弧的产生与熄灭过程涉及到复杂的物理和化学现象。为了减小电弧对开关设备的影响，通常采取各种灭弧措施，如采用灭弧介质、采用灭弧栅等。电弧对开关设备的影响电弧可能导致触头材料的熔化、蒸发，甚至产生金属蒸汽。这些蒸汽可能会引起开关设备的短路，从而影响设备的正常运行。电弧在变压器中的作用变压器中的电弧产生当变压器发生短路或操作不当，如分接开关调整不当，可能会在绕组间或绕组与铁芯间产生电弧。电弧对变压器的影响电弧可能导致变压器绕组的烧毁、绝缘材料的损坏，从而影响变压器的正常运行。变压器的抗电弧设计为了减小电弧对变压器的影响，变压器在设计时需考虑抗电弧的能力，如采用加强的绝缘材料、优化绕组结构等。电弧在电动机中的作用电动机中的电弧产生电动机在启动、运行或停止过程中，由于转子与定子间的气隙不均匀，可能会产生电弧。电弧对电动机的影响电弧可能导致电动机绕组的烧毁、转子的熔化，从而影响电动机的正常运行。电动机的抗电弧设计为了减小电弧对电动机的影响，电动机在设计时需考虑抗电弧的能力，如优化转子与定子的气隙、采用加强的绝缘材料等。电弧的抑制与消除电弧抑制器总结词详细描述电弧抑制器是一种用于抑制电弧产生的装置，通过吸收电弧能量、降低弧隙电压梯度、改变电弧的燃烧条件等方式实现电弧的抑制。电弧抑制器通常由非线性电阻和相应的触发装置组成。在正常工作条件下，它呈现较大的阻抗，对电流没有明显的限制作用。当发生电弧时，触发装置动作，使非线性电阻迅速投入工作，吸收电弧能量，降低弧隙电压梯度，从而熄灭电弧或显著减小电弧的燃烧强度。VS快速断路器总结词快速断路器是一种能够快速切断故障电流的开关设备，通过快速切断电流来消除电弧的产生。详细描述快速断路器通常采用真空或SF6等气体作为绝缘介质，具有较高的断流能力...
