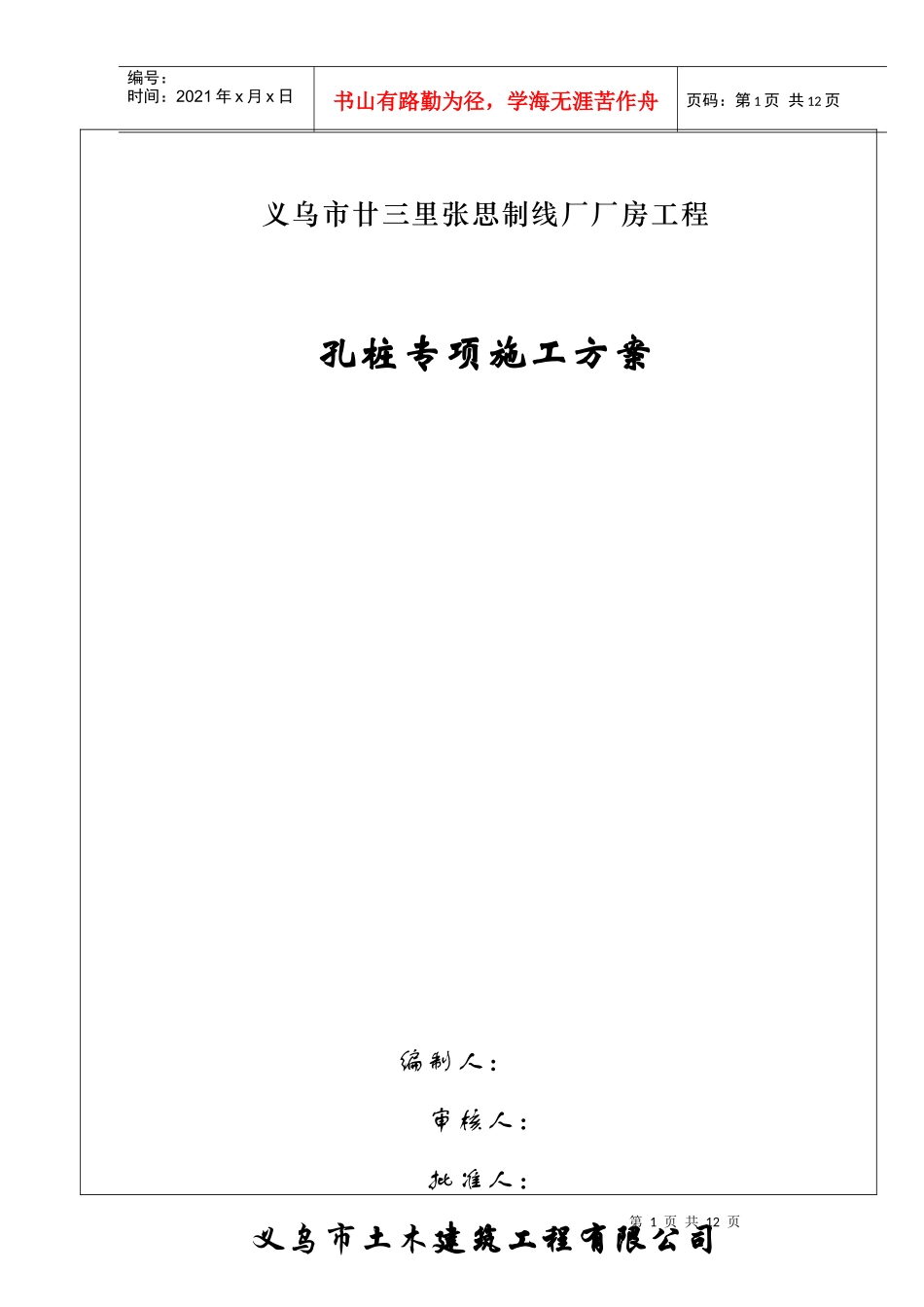

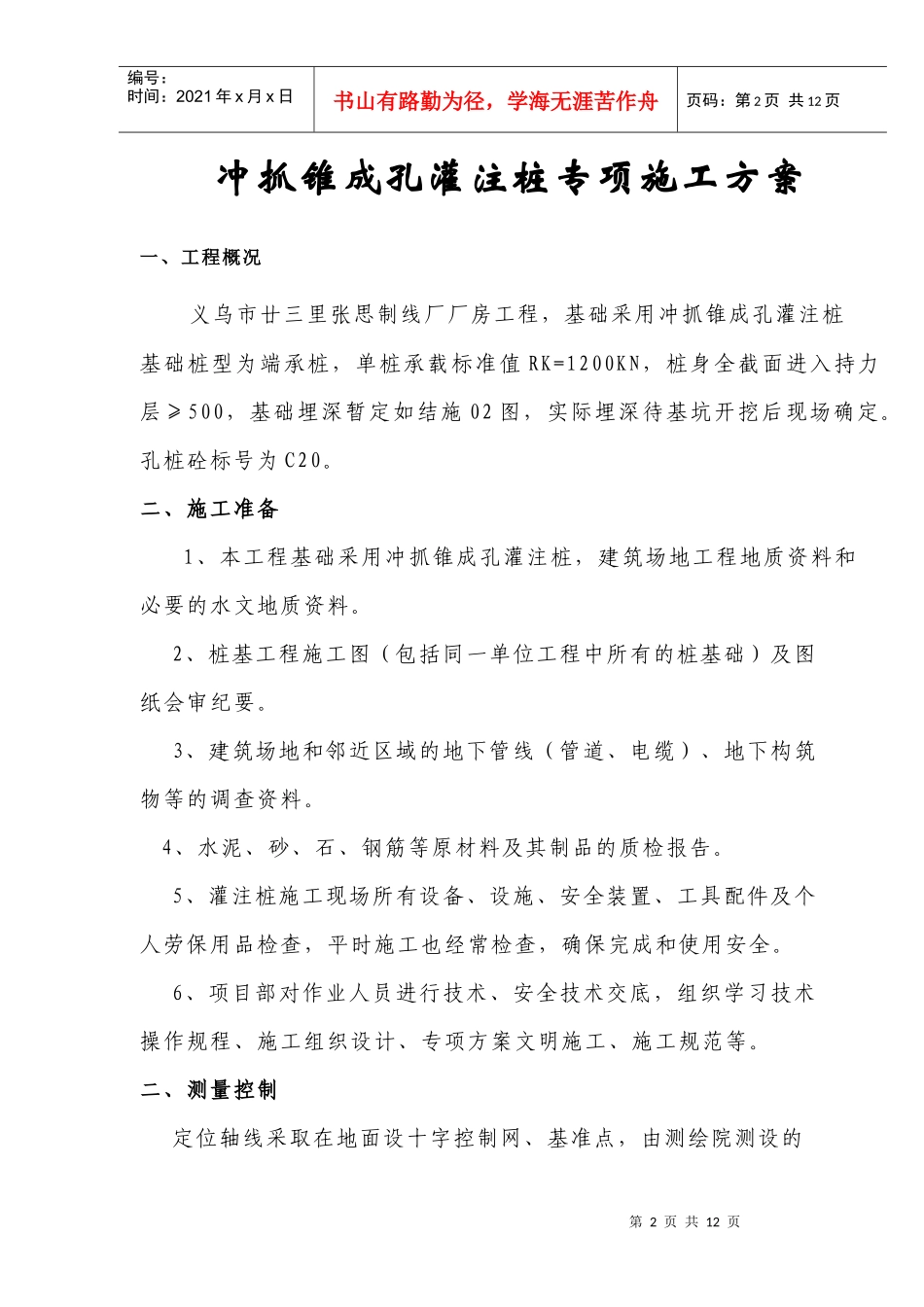

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页义乌市廿三里张思制线厂厂房工程孔桩专项施工方案编制人：审核人：批准人：义乌市土木建筑工程有限公司第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页冲抓锥成孔灌注桩专项施工方案一、工程概况义乌市廿三里张思制线厂厂房工程，基础采用冲抓锥成孔灌注桩基础桩型为端承桩，单桩承载标准值RK=1200KN，桩身全截面进入持力层≥500，基础埋深暂定如结施02图，实际埋深待基坑开挖后现场确定。孔桩砼标号为C20。二、施工准备1、本工程基础采用冲抓锥成孔灌注桩，建筑场地工程地质资料和必要的水文地质资料。2、桩基工程施工图（包括同一单位工程中所有的桩基础）及图纸会审纪要。3、建筑场地和邻近区域的地下管线（管道、电缆）、地下构筑物等的调查资料。4、水泥、砂、石、钢筋等原材料及其制品的质检报告。5、灌注桩施工现场所有设备、设施、安全装置、工具配件及个人劳保用品检查，平时施工也经常检查，确保完成和使用安全。6、项目部对作业人员进行技术、安全技术交底，组织学习技术操作规程、施工组织设计、专项方案文明施工、施工规范等。二、测量控制定位轴线采取在地面设十字控制网、基准点，由测绘院测设的第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页基准点引伸至工程龙门桩，由测绘院设的定位轴线桩拉弦线，用经纬仪复核并对各分轴线定位，在龙门桩上做好标志，并编写上轴号，待各轴线均定好位，由项目部进行复核，确认合格后报监理单位，由监理单位复核过轴线、标高并确认合格同意下道工序施工后，我项目部再进行孔桩定位，定好孔桩的位置后同样进行项目部、公司、监理三方复核后才进行下道工序施工，挖孔过程中由施工员与孔桩班组长专门负责桩心、桩位、桩径、垂直度的复核工作.（三）、施工要求及检查与验收冲抓锥成孔灌注桩采用卷扬机吊冲抓锥，钻头内有重铁块及活动抓片，下落时，松开卷扬刹车，叶瓣抓生张开，钻头下落冲入土中，然后提升钻头，抓头闭合抓土，提升到地面面将土卸去，依次循环作业直到直至形成要求的桩孔，浇筑砼成桩。1、开挖前，技术员复核桩位及龙门桩，确保放样准确，挖土过程中每段都有专人负责检查复核桩心、垂直度、直径，发现偏差，随时纠正，保证位置准确。2、冲抓出的土吊至地面后，堆在孔四周1米范围外，堆垛高度不超过1.5厘米。因施工需要，所有土石方最后由人工用人力胶轮车运出拟建建筑物区域处堆放。3、护筒要放置垂直且使护筒中心线与桩中必线重合，偏差不大于10mm，护筒要高出现场地表面200mm。4、遇到流动性淤泥土或流砂时，加放护筒或可先将附近无流砂的第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页桩孔挖深，使其起集水井作用。5、成孔时遇土层带水，暂停开挖，在井底一侧挖集水坑，用高压水泵抽水，过到作业条件再继续挖土施工。6、桩底支承在设计要求的持力层上，并清除底部虚土，由施工位、监理单位、甲方代表及质监站代表进行隐蔽检查，并做好逐孔的隐蔽记录。（1）施工工艺①冲抓锥成孔灌注桩施工工艺流程是：场地平整→放定位轴线、桩、放桩挖孔灰线→护筒埋设或砌砖护圈→钻机就位、孔位校正→冲击造孔→全面检查验收桩孔中心、直径、深度垂直度、持力层→清理沉渣，排除孔底积水→下钢筋笼和钢导管→浇筑桩身砼→成桩养护。②成孔时应先在孔口设贺形6-8MM钢板护筒或砖砌护圈，它的作用是保护孔口、定位导向、防止坍方，护筒（圈）内径应比钻径大200MM，深一般为1.2-1.5M，如上部松土较厚，宜穿过松土层，以保护孔口和防止塌孔，然后使冲抓机就位，冲抓机应对准护筒中心，要济南市偏差不大于±20MM，开始进行挖土，起落冲抓锥高度随土质而不同，对一般土层为1.0-1.5MM；对坚实的砂卵石层为2-3M。③当开挖到设计岩层时，用一个下部带活门的钢筒，将其放到孔底，作上下来回活动提升高度在2M左右，当抽筒向下活动时，活门打开，残渣进入筒内，向上运动时，活门关闭，可将孔内残...
