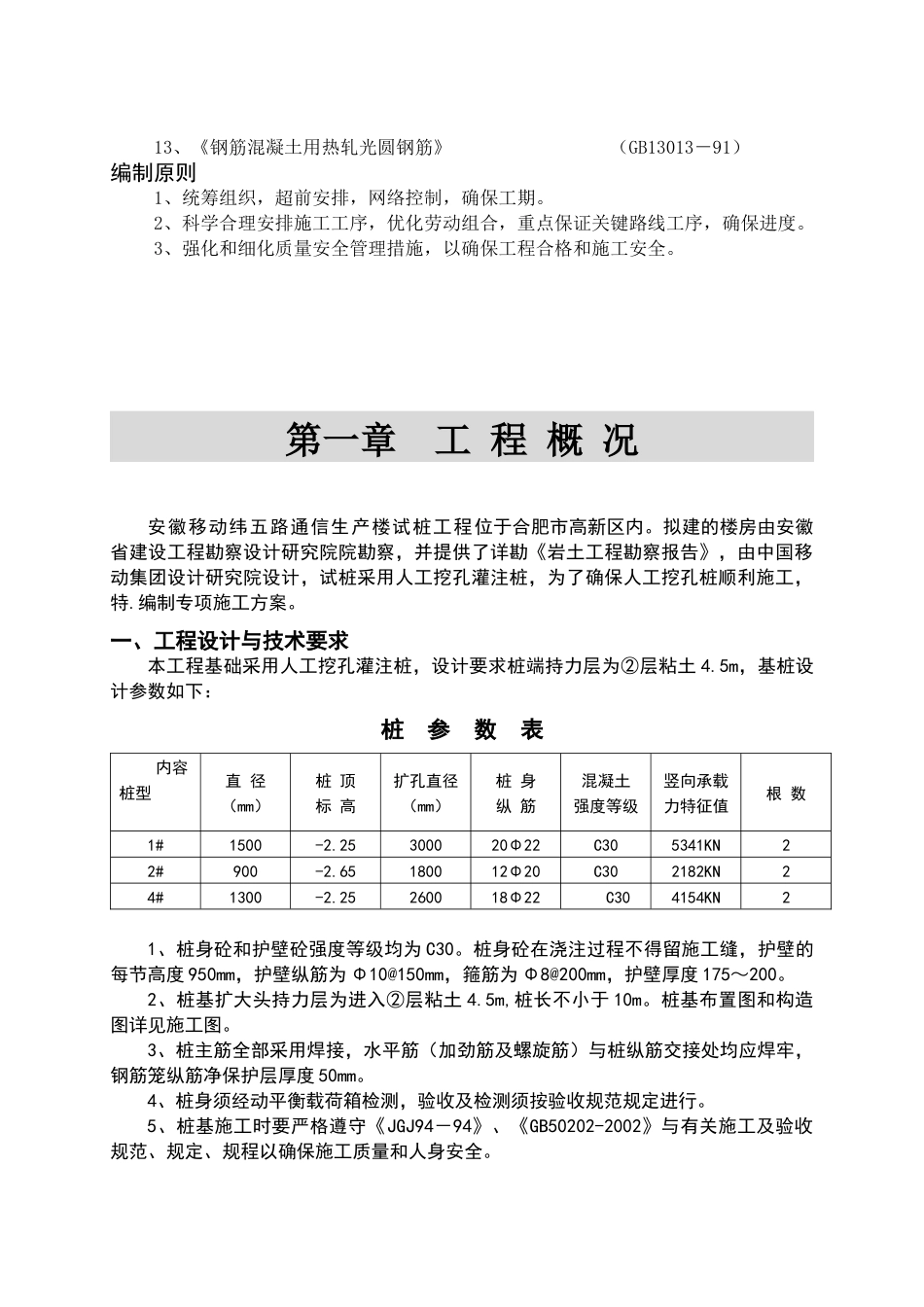

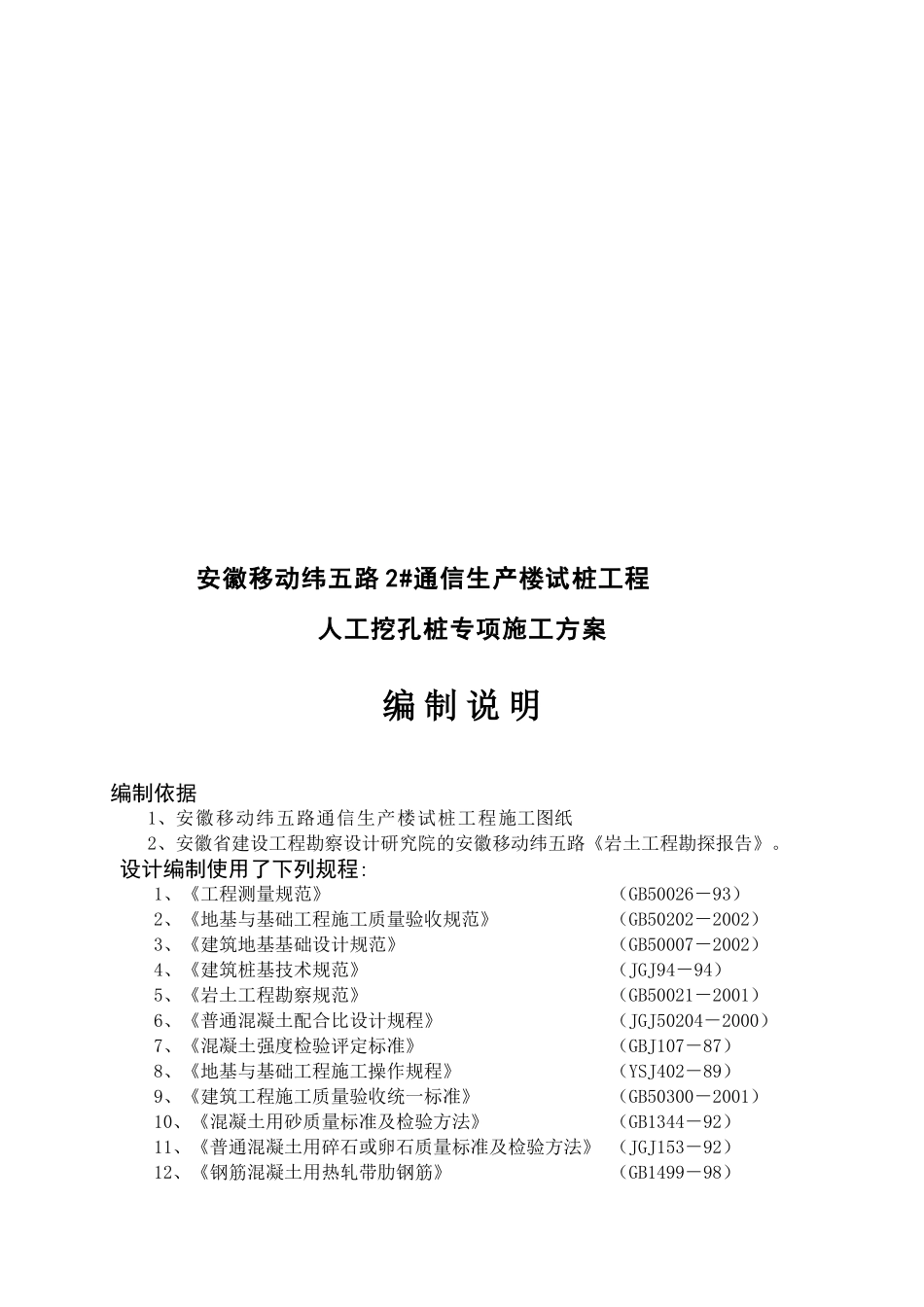

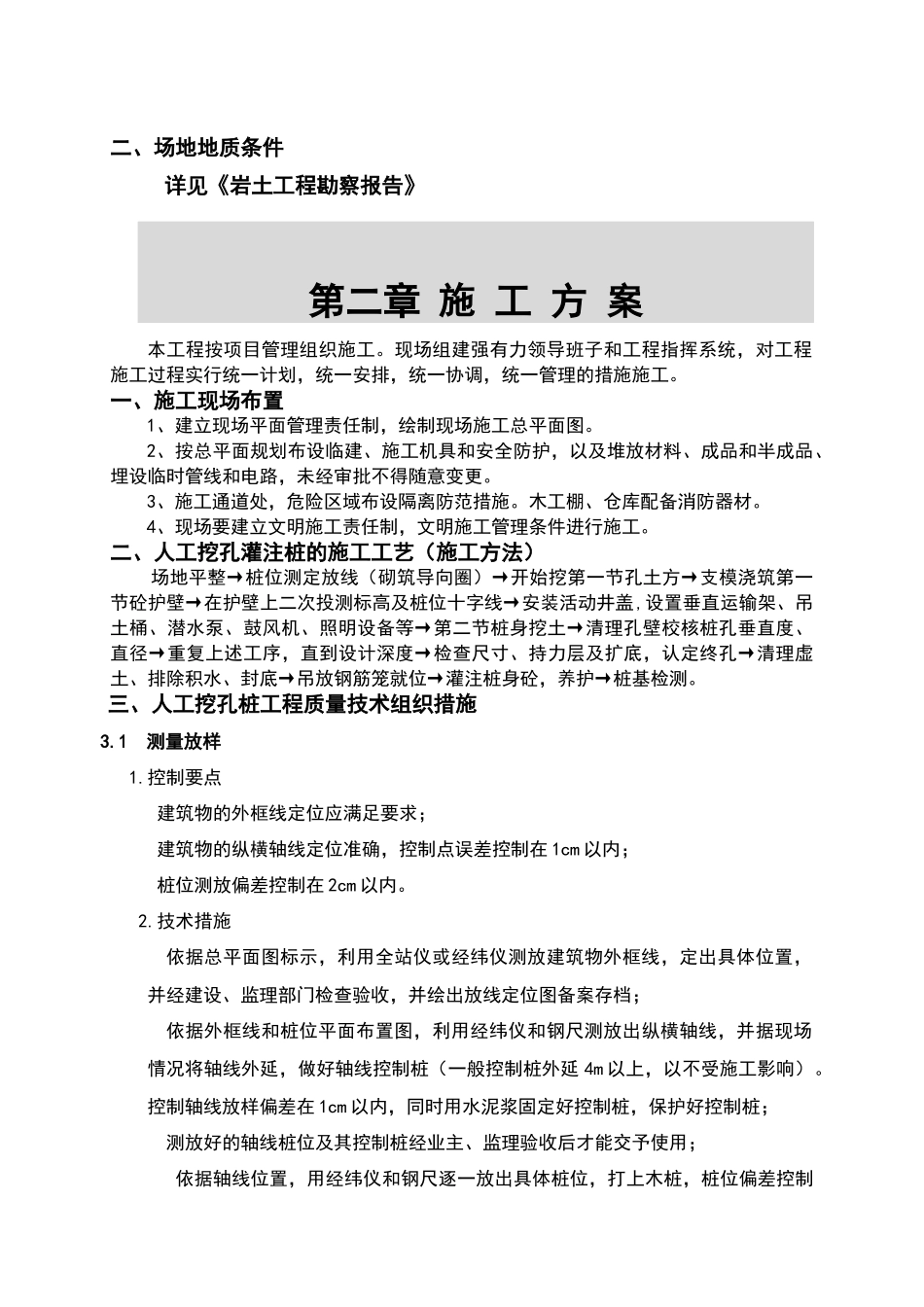

安徽移动纬五路2#通信生产楼试桩工程人工挖孔桩专项施工方案编制说明编制依据1、安徽移动纬五路通信生产楼试桩工程施工图纸2、安徽省建设工程勘察设计研究院的安徽移动纬五路《岩土工程勘探报告》。设计编制使用了下列规程:1、《工程测量规范》（GB50026－93）2、《地基与基础工程施工质量验收规范》（GB50202－2002）3、《建筑地基基础设计规范》（GB50007－2002）4、《建筑桩基技术规范》（JGJ94－94）5、《岩土工程勘察规范》（GB50021－2001）6、《普通混凝土配合比设计规程》（JGJ50204－2000）7、《混凝土强度检验评定标准》（GBJ107－87）8、《地基与基础工程施工操作规程》（YSJ402－89）9、《建筑工程施工质量验收统一标准》（GB50300－2001）10、《混凝土用砂质量标准及检验方法》（GB1344－92）11、《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ153－92）12、《钢筋混凝土用热轧带肋钢筋》（GB1499－98）13、《钢筋混凝土用热轧光圆钢筋》（GB13013－91）编制原则1、统筹组织，超前安排，网络控制，确保工期。2、科学合理安排施工工序，优化劳动组合，重点保证关键路线工序，确保进度。3、强化和细化质量安全管理措施，以确保工程合格和施工安全。第一章工程概况安徽移动纬五路通信生产楼试桩工程位于合肥市高新区内。拟建的楼房由安徽省建设工程勘察设计研究院院勘察，并提供了详勘《岩土工程勘察报告》，由中国移动集团设计研究院设计，试桩采用人工挖孔灌注桩，为了确保人工挖孔桩顺利施工，特.编制专项施工方案。一、工程设计与技术要求本工程基础采用人工挖孔灌注桩，设计要求桩端持力层为②层粘土4.5m，基桩设计参数如下：桩参数表内容桩型直径（mm）桩顶标高扩孔直径（mm）桩身纵筋混凝土强度等级竖向承载力特征值根数1#1500-2.25300020Φ22C305341KN22#900-2.65180012Φ20C302182KN24#1300-2.25260018Φ22C304154KN21、桩身砼和护壁砼强度等级均为C30。桩身砼在浇注过程不得留施工缝，护壁的每节高度950mm，护壁纵筋为Φ10@150mm，箍筋为Φ8@200mm，护壁厚度175～200。2、桩基扩大头持力层为进入②层粘土4.5m,桩长不小于10m。桩基布置图和构造图详见施工图。3、桩主筋全部采用焊接，水平筋（加劲筋及螺旋筋）与桩纵筋交接处均应焊牢，钢筋笼纵筋净保护层厚度50mm。4、桩身须经动平衡载荷箱检测，验收及检测须按验收规范规定进行。5、桩基施工时要严格遵守《JGJ94－94》、《GB50202-2002》与有关施工及验收规范、规定、规程以确保施工质量和人身安全。二、场地地质条件详见《岩土工程勘察报告》第二章施工方案本工程按项目管理组织施工。现场组建强有力领导班子和工程指挥系统，对工程施工过程实行统一计划，统一安排，统一协调，统一管理的措施施工。一、施工现场布置1、建立现场平面管理责任制，绘制现场施工总平面图。2、按总平面规划布设临建、施工机具和安全防护，以及堆放材料、成品和半成品、埋设临时管线和电路，未经审批不得随意变更。3、施工通道处，危险区域布设隔离防范措施。木工棚、仓库配备消防器材。4、现场要建立文明施工责任制，文明施工管理条件进行施工。二、人工挖孔灌注桩的施工工艺（施工方法）场地平整→桩位测定放线（砌筑导向圈）→开始挖第一节孔土方→支模浇筑第一节砼护壁→在护壁上二次投测标高及桩位十字线→安装活动井盖,设置垂直运输架、吊土桶、潜水泵、鼓风机、照明设备等→第二节桩身挖土→清理孔壁校核桩孔垂直度、直径→重复上述工序，直到设计深度→检查尺寸、持力层及扩底，认定终孔→清理虚土、排除积水、封底→吊放钢筋笼就位→灌注桩身砼，养护→桩基检测。三、人工挖孔桩工程质量技术组织措施3.1测量放样1.控制要点建筑物的外框线定位应满足要求；建筑物的纵横轴线定位准确，控制点误差控制在1cm以内；桩位测放偏差控制在2cm以内。2.技术措施依据总平面图标示，利用全站仪或经纬仪测放建筑物外框线，定出具体位置，并经建设、监理部门检查验收，并绘出放线定位图备案存档；依据外框线和桩位平面布置图，利用经纬仪和钢尺测放出纵横轴线，并据现场情况将轴线外延，做好轴线控制桩（一般控制桩外延4m以上，以不...
