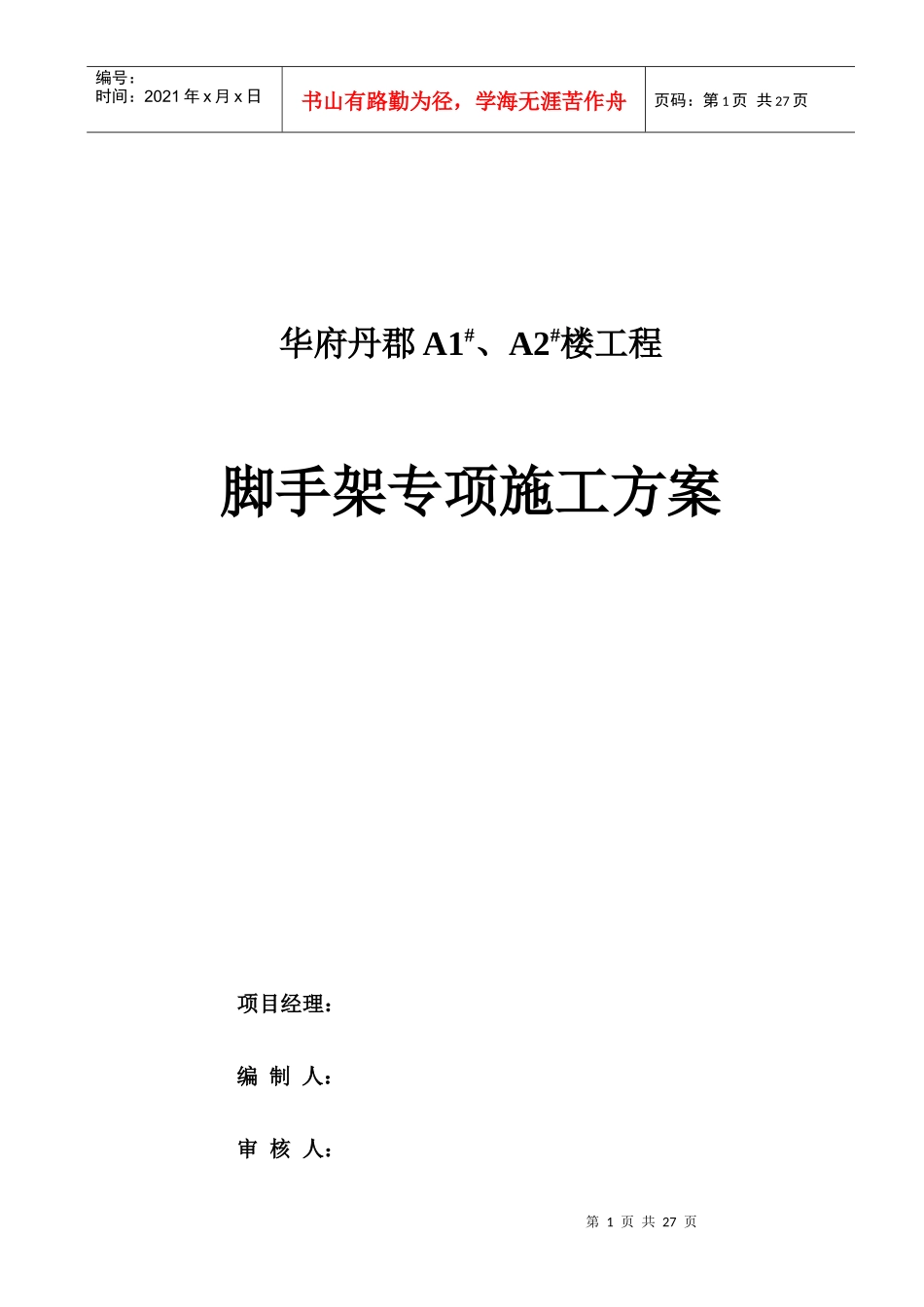

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页华府丹郡A1#、A2#楼工程脚手架专项施工方案项目经理：编制人：审核人：第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页辽宁北方建设(集团)有限公司华府丹郡A1#、A2#楼脚手架专项施工方案1．编制依据1.1沈阳都市建筑设计有限公司设计的建筑结构施工图；1.2本工程的施工组织设计；1.3中国建筑工业出版社出版的“建筑施工安全技术手册”1.4中国建筑工业出版社出版的“建筑施工脚手架实用手册”1.5中国建筑工业出版社出版的“建筑施工手册”1.6建筑工程施工现场管理制度；施工进度安排和现场施工条件。1.7中国建筑工业出版的“建筑施工计算手册”“钢结构设计规范”“建筑结构荷载规范”“《混凝土结构设计规范》GB50010-2002”1.8《建筑安全检查标准》JGJ59-99中国建筑工业出版社1.9《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001中国建筑出版社2、工程概况：工程名称华府丹郡A1#、A2#楼工程地址沈阳市苏家屯区银杏路体育学院路北对面建筑面积总建筑面积35799M2（其中地下面积1200M2）建筑层数A1#A2#主楼地上33层地下一层结构形式主楼基础为钢筋砼筏板基础、主体为全现浇钢筋混凝土剪力墙结构一层商网基础为独立柱基础、主体为框架结构建设单位沈阳华苏置业有限公司设计单位沈阳都市建筑设计有限公司开竣工时间2010年10月5日—2012年10月30日工程质量标准国家施工验收合格标准工程承包范围单位工程土建、水暖、电气等施工图纸所包含的内容3、脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：3.1架体的结构设计，力求做到结构要安全可靠，造价经济合理。第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页3.2在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3.3选用材料时，力求做到常见通用、可周转利用，便于保养维修。3.4结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。3.5综合以上几点，脚手架的搭设，还还必须符合JGJ59-99检查标准要求，要符合相关文明标准化工地的有关标准。3.6综合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：地下及一层商网部分采用普通落地双排脚手架，地上主楼主体部分采用普通型钢悬挑脚手架（分别在2层、7层、14层、21层、28层进行悬挑）。2、脚手架材料的选择及质量标准4.1钢管：钢管一般采用外径48mm，壁厚3.5mm的焊接钢管，其化学成份与机械性能符合国家标准《碳素结构钢》（GB／T700）的要求。钢管应涂防锈漆。钢梁选用16号工字钢作悬挑负梁。钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、风层、压痕、划痕和硬弯，应用的钢管要有出场合格证。脚手架施工前必须将入场钢管取样，送有关国家资质的试验单位，进行钢管抗弯，抗压等力学实验，实验结果满足设计要求后，方可在施工中使用。4.2扣件：扣件应符合《钢管脚手架扣件》（GB15831－1995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。本工程钢管脚手架的搭设使用可锻造扣件，有扣件生产许可证的生产厂家提供，钢管螺栓拧紧力矩达65N·M时不得破坏。使用旧扣件时，扣件必须取样送有关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后可在施工中使用。4.3脚手板、脚手片采用符合有关要求。4.4搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆橘红色。底排立杆、扫地杆均漆红白相间色。4.5安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.6*1.8的单张重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品的生产许可证和质量合格证，以及由沈阳市建筑安全监督管理部门发放的准用证。4.6连墙件采用钢管...
