大学城校区实验楼悬挑钢平台施工方案VIP免费

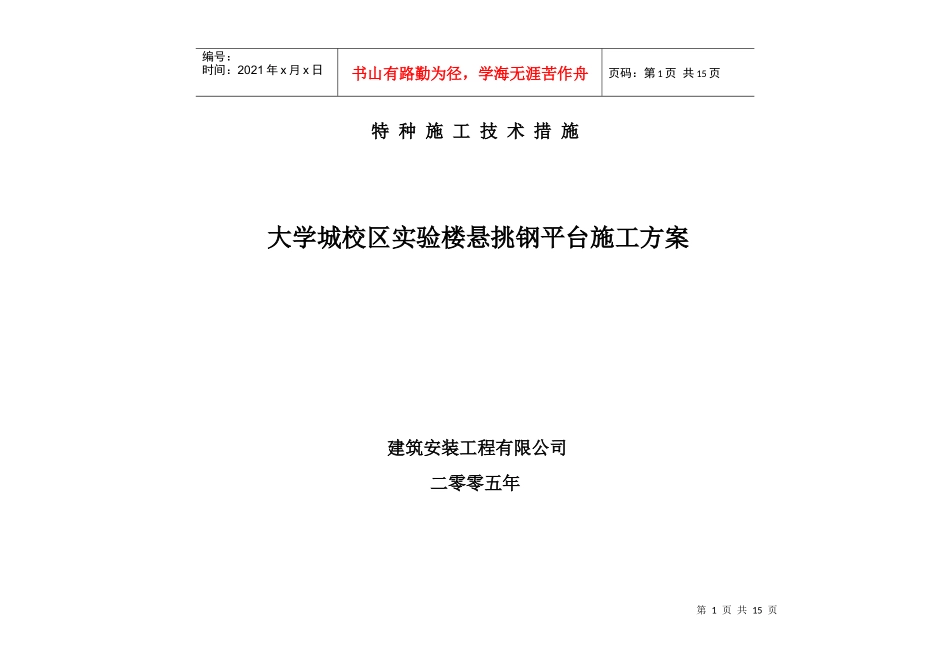

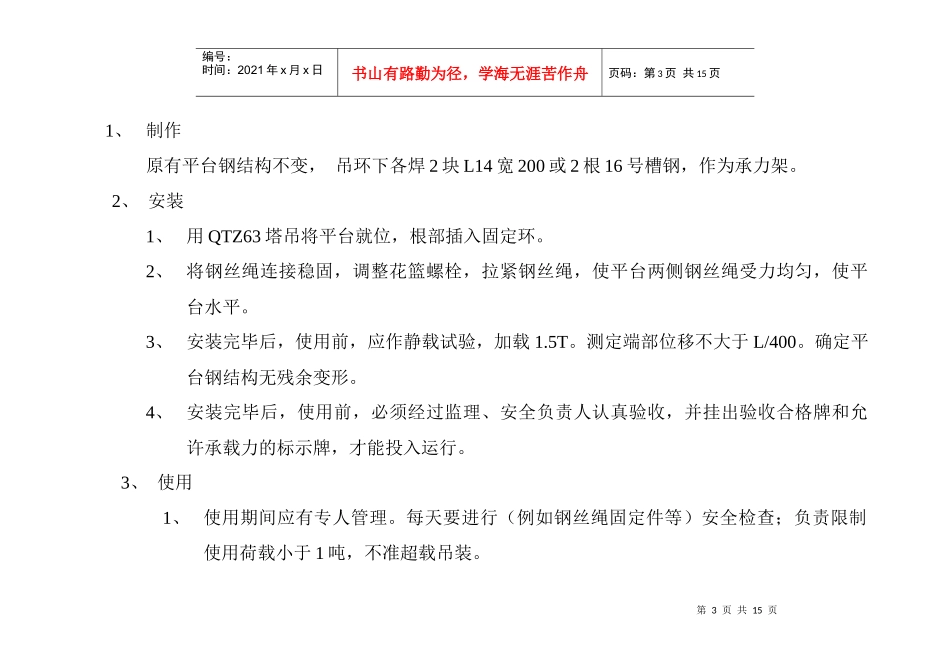

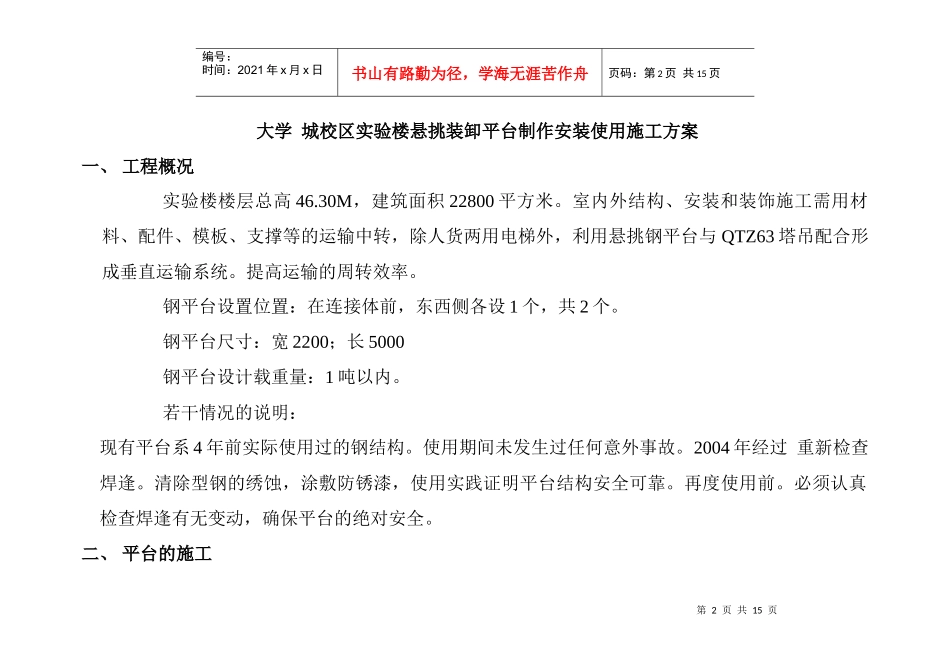

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页特种施工技术措施大学城校区实验楼悬挑钢平台施工方案建筑安装工程有限公司二零零五年第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页大学城校区实验楼悬挑装卸平台制作安装使用施工方案一、工程概况实验楼楼层总高46.30M，建筑面积22800平方米。室内外结构、安装和装饰施工需用材料、配件、模板、支撑等的运输中转，除人货两用电梯外，利用悬挑钢平台与QTZ63塔吊配合形成垂直运输系统。提高运输的周转效率。钢平台设置位置：在连接体前，东西侧各设1个，共2个。钢平台尺寸：宽2200；长5000钢平台设计载重量：1吨以内。若干情况的说明：现有平台系4年前实际使用过的钢结构。使用期间未发生过任何意外事故。2004年经过重新检查焊逢。清除型钢的绣蚀，涂敷防锈漆，使用实践证明平台结构安全可靠。再度使用前。必须认真检查焊逢有无变动，确保平台的绝对安全。二、平台的施工第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页1、制作原有平台钢结构不变，吊环下各焊2块L14宽200或2根16号槽钢，作为承力架。2、安装1、用QTZ63塔吊将平台就位，根部插入固定环。2、将钢丝绳连接稳固，调整花篮螺栓，拉紧钢丝绳，使平台两侧钢丝绳受力均匀，使平台水平。3、安装完毕后，使用前，应作静载试验，加载1.5T。测定端部位移不大于L/400。确定平台钢结构无残余变形。4、安装完毕后，使用前，必须经过监理、安全负责人认真验收，并挂出验收合格牌和允许承载力的标示牌，才能投入运行。3、使用1、使用期间应有专人管理。每天要进行（例如钢丝绳固定件等）安全检查；负责限制使用荷载小于1吨，不准超载吊装。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页2、经常保养，发现有安全隐患时，及时报请安全负责人进行处理。3、管理不允许闲杂人员进入平台，乱堆乱放。每天要清扫台内垃圾，保持清洁。三、钢平台的验算垫层⑴、计算简图q1000⑵、计算荷重垫板为20厚胶合板，要龙骨为50*100，间距为400板自重：0.02*5*0.4=0.04KN/M木龙骨重：0.05*0.1*5=0.025KN/M第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页物料重：10KN/(2*2)M2*0.4M=1KN/M施工活荷载：1KN/M2*0.4M=0.4KN/M施工组合：q=1.2*1.065+1.4*0.4=1.838KN/M⑶、计算弯矩M=－0.121*ql2=－0.121*1.838*12=0.222KN*M⑷、抗弯强度验算σ=M/W=6*0.222*106/50*100*100=2.66N/MM2＜13N/MM2结果：木龙骨抗弯强度满足要求。⑸、抗剪强度验算V=－0.62*1.838*1=1.14KNτ=3V/2A=3*1.14*103/(2*50*100)=0.342＜1.4N/MM2结果：木龙骨抗剪强度满足要求。选用50*100木龙骨间距200；20厚胶合板。第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页平台钢结构验算次梁1：①、计算简图q2200②、计算荷重木龙骨、木板重0.065KN/M槽钢自重0.123KN/M载物重2.5KN/M施工活荷载1KN/M第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页荷载组合q=1.2*2.688＋1.4*1=4.626KN/M③、弯矩MBmax=－0.125ql2=－0.125*4.626*2.22=－2.799KN*M④、抗弯强度σ=M/W=2.799*106/62100=45.07N/MM2＜210N/MM2=[fy]结果：次梁1抗弯强度满足要求⑤、挠度υ=5ql4/384EI=5*4.626*2.24*1012/(384*2.1*391*109)=1.72MM＜14.6MM=L/150结果：次梁1刚度满足要求次梁2：①、计算简图②、计算荷载P2=q*1m×2.2m/2=4.626×1*2.2/2=5.089KN第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页次梁2自重：q=0.123KN/M施工活荷载1KN/M荷载组合q=1.2*0.123＋1.4*1=1.548KN/MP=5.089KN③、弯矩Mq2=（0.070*0.123＋0.069*1）*22=0.31KN*MMP2=0.203Pl=0.203*5.089*2=2.066KN*M④、抗弯强度σ2=（Mq＋MP）/W=2.376*106/62100=38.26＜210N/MM2=[fy]Mq1=（0.0776）l2=0.077...
