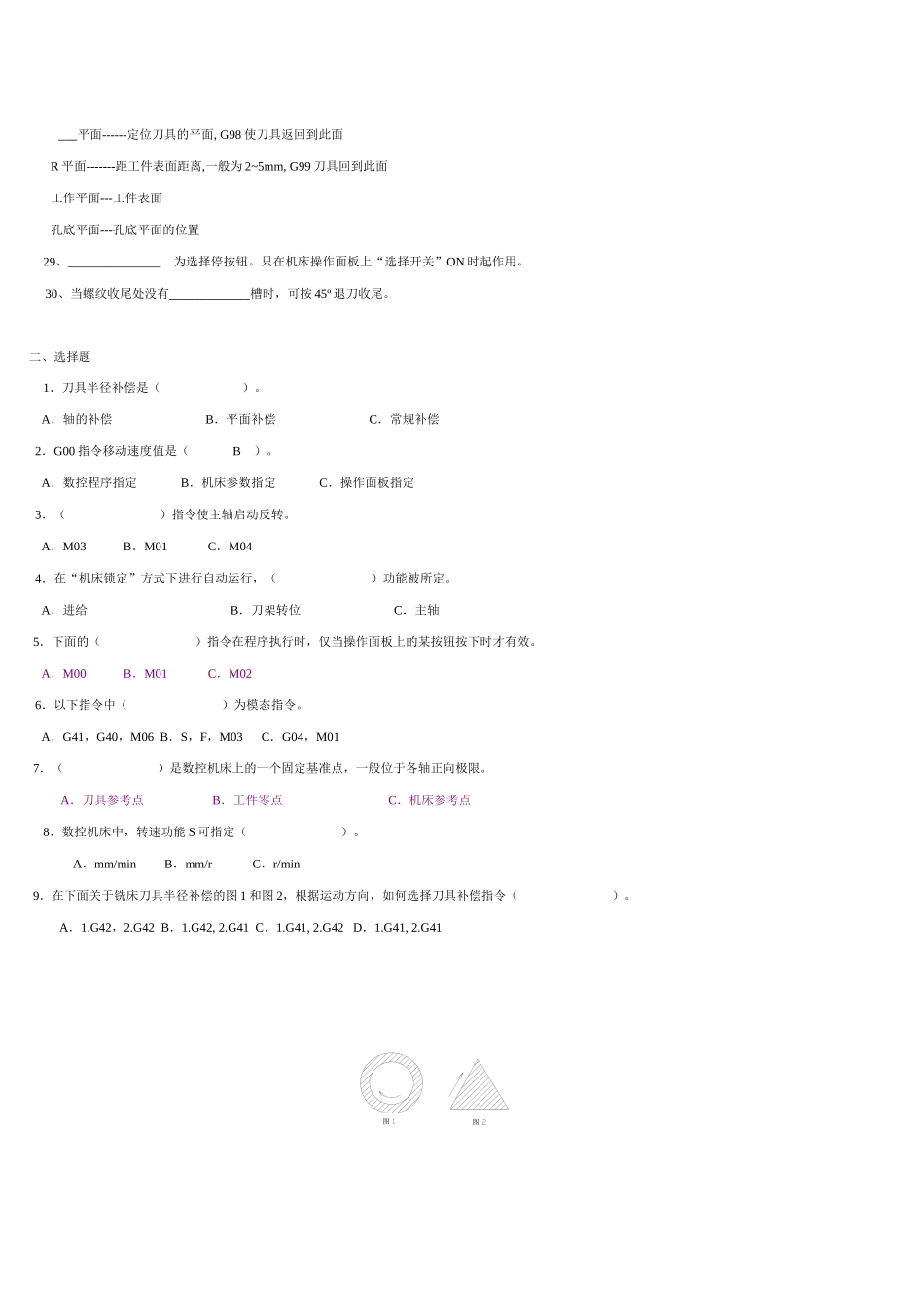

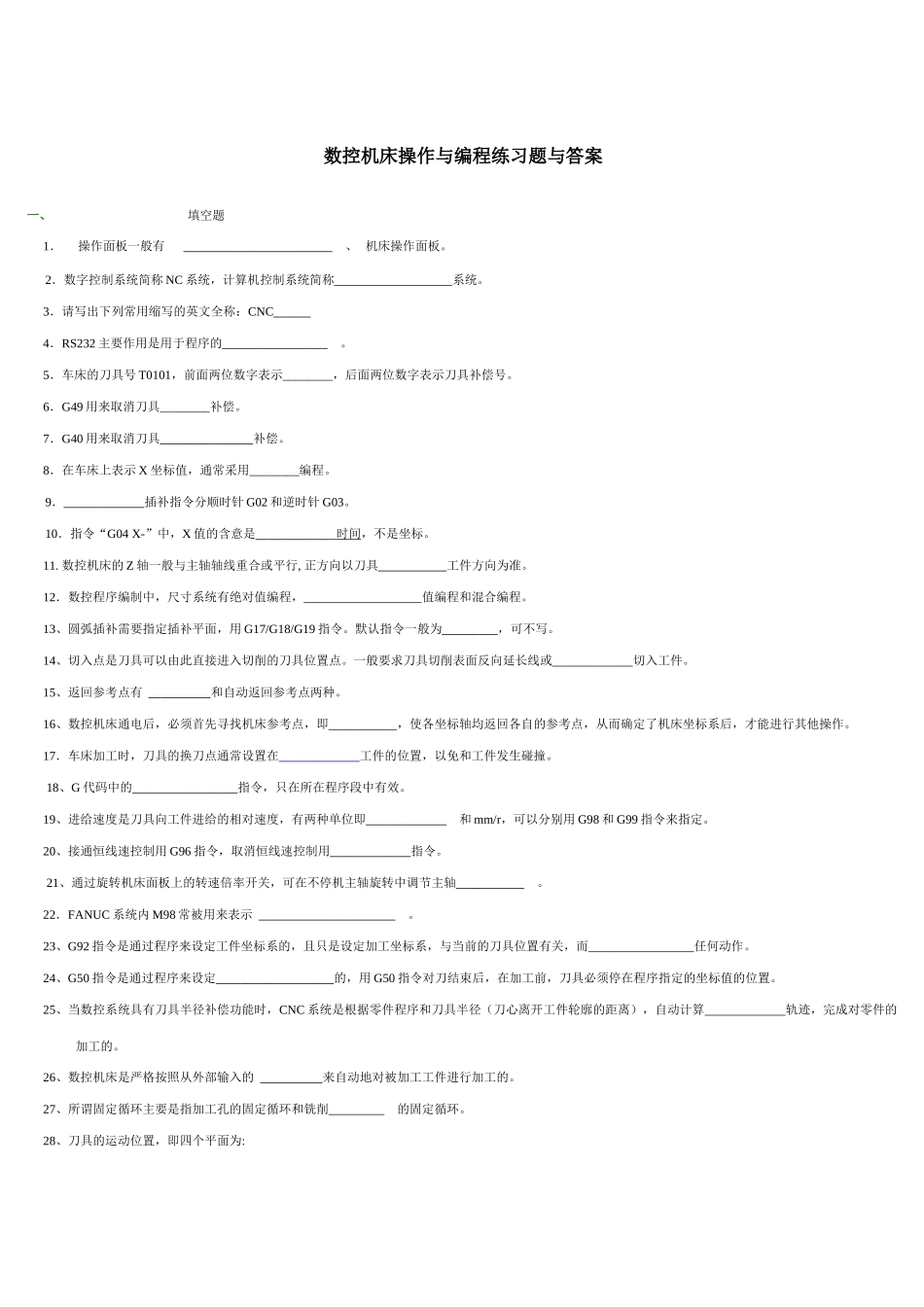

数控机床操作与编程练习题与答案一、填空题1．操作面板一般有、机床操作面板。2．数字控制系统简称NC系统，计算机控制系统简称系统。3．请写出下列常用缩写的英文全称：CNC4．RS232主要作用是用于程序的。5．车床的刀具号T0101，前面两位数字表示________，后面两位数字表示刀具补偿号。6．G49用来取消刀具________补偿。7．G40用来取消刀具补偿。8．在车床上表示X坐标值，通常采用________编程。9．插补指令分顺时针G02和逆时针G03。10．指令“G04X-”中，X值的含意是时间，不是坐标。11.数控机床的Z轴一般与主轴轴线重合或平行,正方向以刀具工件方向为准。12．数控程序编制中，尺寸系统有绝对值编程，值编程和混合编程。13、圆弧插补需要指定插补平面，用G17/G18/G19指令。默认指令一般为，可不写。14、切入点是刀具可以由此直接进入切削的刀具位置点。一般要求刀具切削表面反向延长线或切入工件。15、返回参考点有和自动返回参考点两种。16、数控机床通电后，必须首先寻找机床参考点，即，使各坐标轴均返回各自的参考点，从而确定了机床坐标系后，才能进行其他操作。17．车床加工时，刀具的换刀点通常设置在工件的位置，以免和工件发生碰撞。18、G代码中的指令，只在所在程序段中有效。19、进给速度是刀具向工件进给的相对速度，有两种单位即和mm/r，可以分别用G98和G99指令来指定。20、接通恒线速控制用G96指令，取消恒线速控制用指令。21、通过旋转机床面板上的转速倍率开关，可在不停机主轴旋转中调节主轴。22．FANUC系统内M98常被用来表示。23、G92指令是通过程序来设定工件坐标系的，且只是设定加工坐标系，与当前的刀具位置有关，而任何动作。24、G50指令是通过程序来设定的，用G50指令对刀结束后，在加工前，刀具必须停在程序指定的坐标值的位置。25、当数控系统具有刀具半径补偿功能时，CNC系统是根据零件程序和刀具半径（刀心离开工件轮廓的距离），自动计算轨迹，完成对零件的加工的。26、数控机床是严格按照从外部输入的来自动地对被加工工件进行加工的。27、所谓固定循环主要是指加工孔的固定循环和铣削的固定循环。28、刀具的运动位置，即四个平面为:平面------定位刀具的平面,G98使刀具返回到此面R平面-------距工件表面距离,一般为2~5mm,G99刀具回到此面工作平面---工件表面孔底平面---孔底平面的位置29、为选择停按钮。只在机床操作面板上“选择开关”ON时起作用。30、当螺纹收尾处没有槽时，可按45º退刀收尾。二、选择题1．刀具半径补偿是（）。A．轴的补偿B．平面补偿C．常规补偿2．G00指令移动速度值是（B）。A．数控程序指定B．机床参数指定C．操作面板指定3．（）指令使主轴启动反转。A．M03B．M01C．M044．在“机床锁定”方式下进行自动运行，（）功能被所定。A．进给B．刀架转位C．主轴5．下面的（）指令在程序执行时，仅当操作面板上的某按钮按下时才有效。A．M00B．M01C．M026．以下指令中（）为模态指令。A．G41，G40，M06B．S，F，M03C．G04，M017．（）是数控机床上的一个固定基准点，一般位于各轴正向极限。A．刀具参考点B．工件零点C．机床参考点8．数控机床中，转速功能S可指定（）。A．mm/minB．mm/rC．r/min9．在下面关于铣床刀具半径补偿的图1和图2，根据运动方向，如何选择刀具补偿指令（）。A．1.G42，2.G42B．1.G42,2.G41C．1.G41,2.G42D．1.G41,2.G41图图10．下列G指令中，（）是非模态指令。A．G00B．G01C．G0411．用φ12的刀具进行轮廓的粗细加工，要求精加工余量为0.4，则粗加工偏移量为（）。A．12.4B．11.6C．6.412．设H01=6mm，G91G43G01Z-15；执行后的实际移动量为（）。A．9mmB．21mmC．15mm13．在车削螺纹过程中，F所指的进给速度为（）。A．mm/minB．mm/rC．r/min14．属于点位控制系统的数控机床是（）。A．数控车床B．数控钻床C．数控铣床15．数控机床主轴以800转/分转速正转时，其指令应是（）。A．M03S800B．M04S800C．M05S80016．根据加工方法不同螺纹加工有：单行程、单次循环、多次循环螺纹切削。多次循环螺纹切削指令为（）。A、G32B、G92C、G7617．螺纹切削加工有攻内螺纹和套外螺纹。内螺纹切削用（）A、丝锥B、板牙...
