塔机安拆施工方案(正本)VIP免费

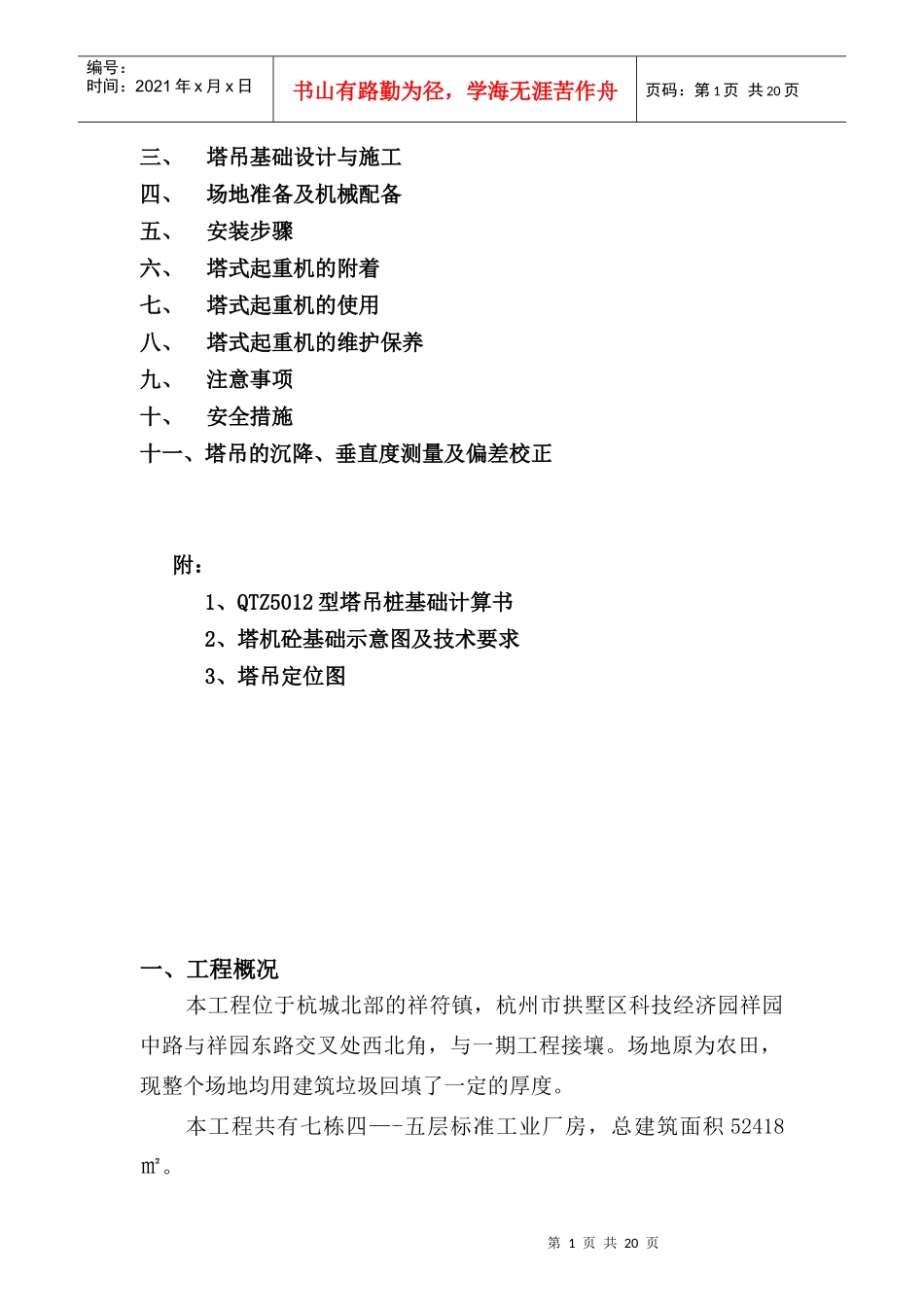

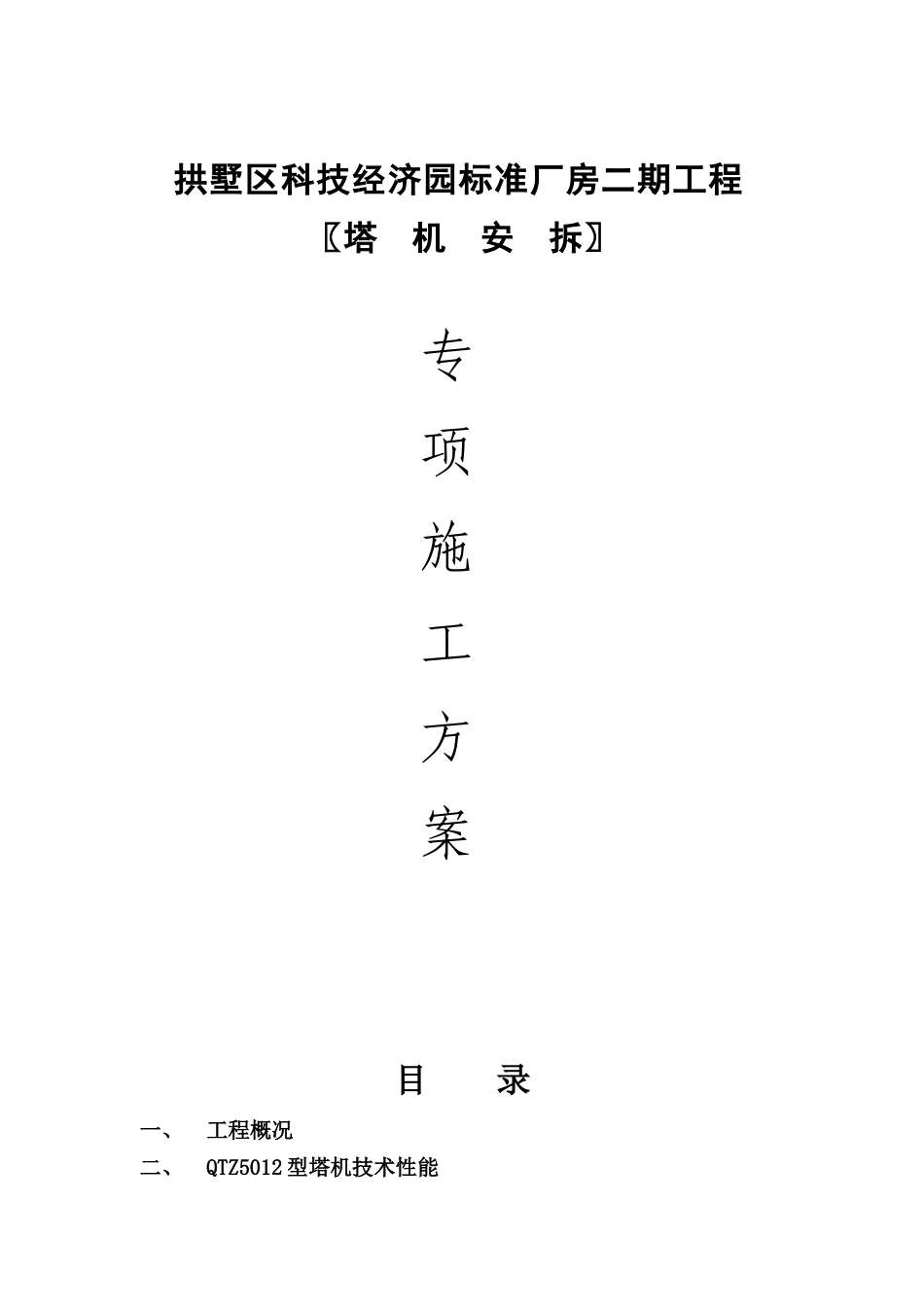

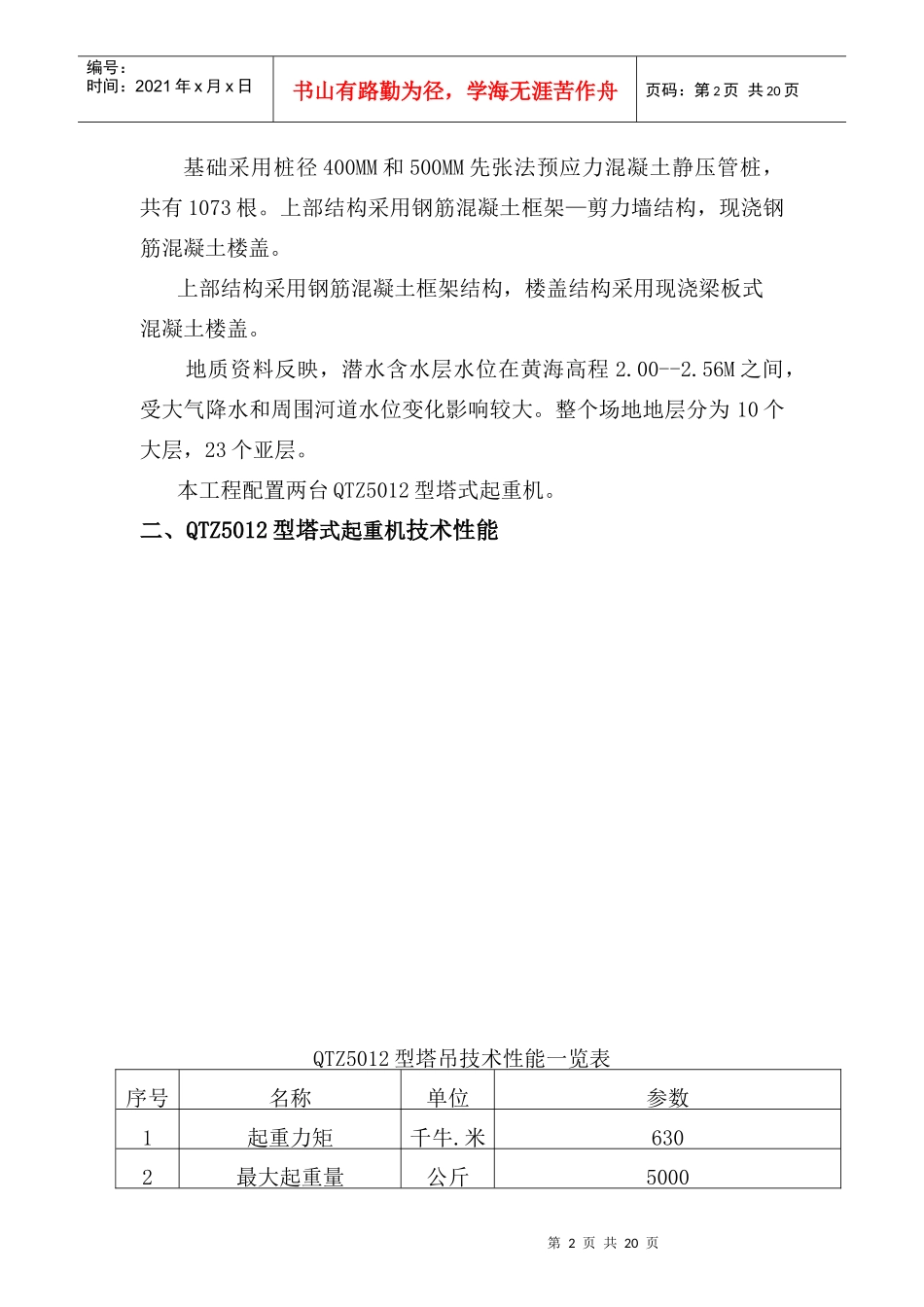

拱墅区科技经济园标准厂房二期工程〖塔机安拆〗专项施工方案目录一、工程概况二、QTZ5012型塔机技术性能第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页三、塔吊基础设计与施工四、场地准备及机械配备五、安装步骤六、塔式起重机的附着七、塔式起重机的使用八、塔式起重机的维护保养九、注意事项十、安全措施十一、塔吊的沉降、垂直度测量及偏差校正附：1、QTZ5012型塔吊桩基础计算书2、塔机砼基础示意图及技术要求3、塔吊定位图一、工程概况本工程位于杭城北部的祥符镇，杭州市拱墅区科技经济园祥园中路与祥园东路交叉处西北角，与一期工程接壤。场地原为农田，现整个场地均用建筑垃圾回填了一定的厚度。本工程共有七栋四—-五层标准工业厂房，总建筑面积52418㎡。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页基础采用桩径400MM和500MM先张法预应力混凝土静压管桩，共有1073根。上部结构采用钢筋混凝土框架—剪力墙结构，现浇钢筋混凝土楼盖。上部结构采用钢筋混凝土框架结构，楼盖结构采用现浇梁板式混凝土楼盖。地质资料反映，潜水含水层水位在黄海高程2.00--2.56M之间，受大气降水和周围河道水位变化影响较大。整个场地地层分为10个大层，23个亚层。本工程配置两台QTZ5012型塔式起重机。二、QTZ5012型塔式起重机技术性能QTZ5012型塔吊技术性能一览表序号名称单位参数1起重力矩千牛.米6302最大起重量公斤5000第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页3工作幅度米50、45、404提升高度（独立式）米405提升高度（附着式）米1006起升机构位率A=2A=4速度（m/min）54/36/827/18/4起重量（T）1/3/32/5/5功率（KW）17/22/3.57回转速度转/分0.548变幅速度米/分20/40.59最大回转半径米5010塔机自重吨29.7811平衡重吨912总功率KW34.5三、塔吊基础设计与施工1、因场地地质较差，天然地基难以满足塔吊负荷要求，经研究和计算，采用桩加承台复合基础。2、基础承台底标高为－2.5M（相当于黄海高程2.100M），基础底板座于第层淤泥质粘土层上。塔机采用PTC-A400（55）-12静压管桩，桩长12M，桩顶标高为-2.450M。经计算满足承载力和抗倾覆要求，计算书附后。3、塔吊承台基础尺寸由塔吊生产厂家提供施工图纸，定位及配筋图见附图。承台基础混凝土强度等级为C25。4、承台顶面用水准仪找平，倾斜度和平整度误差不超过1/500。5、基础上设4点沉降观测点，沉降量控制在10MM内。6、采用标准节直埋基础，位置、角度、尺寸应正确，应特别注第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页意做好复核工作，尺寸误差不超过±0.5MM。螺纹部位必须抹上黄油，在混凝土施工时注意保护。7、承台基础施工完毕，对预埋螺柱尺寸进行复核、校正。四、场地准备及机械配备1、塔机安装前必须在塔基周围清理出安装所需场地，要求场地平整、无障碍物。2、留出塔吊进出场地及吊车、汽车进出道路，路基必须压实、平整。因施工场地较宽敞闲杂人员多，需特别注意现场人员的安全。3、塔吊安拆范围内上空所有临时施工电线必须拆除或者改道。4、机械配备：安装、拆卸时采用20T汽车吊一辆。五、安装步骤参考QTZ5012型塔式起重机安装使用说明书中固定式塔式起重机的安装证明。1、固定式塔式起重机的地基基础要求固定式塔式起重机是安装在专用的砼基础上的，砼基础的施工，具体要求如下：a、基础的土质应坚硬，要求承截能力不小于120KN/㎡b、基础埋深不小于1.2M。c、础的承压能力应不小于1.2KN/㎡砼基础顶面应水平，倾斜度和平整度误差应不大于1/500。d、使用过程中，要求塔机与建筑物附着，则应注意砼基础与建筑物的距离。e、本次安装已经考虑了以上要求。2、安装前的准备工作QTZ5012型塔机固定式最大安装高度为16.5米（距离地基面），最大起吊重量为4.2吨，最大吊高为10米（距离地基面）。在安装前应做如下准备工作第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页a、配备吊装...
