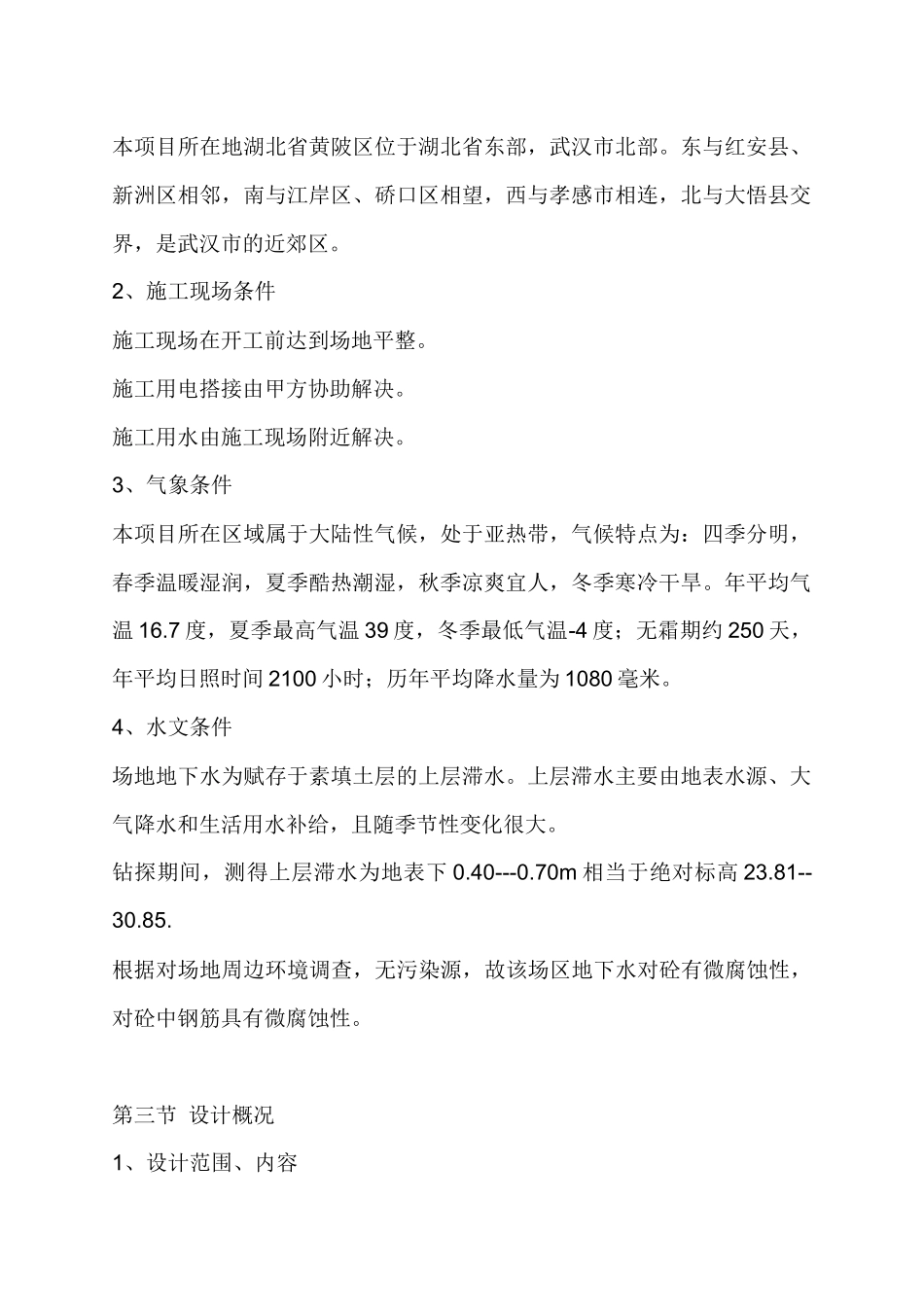

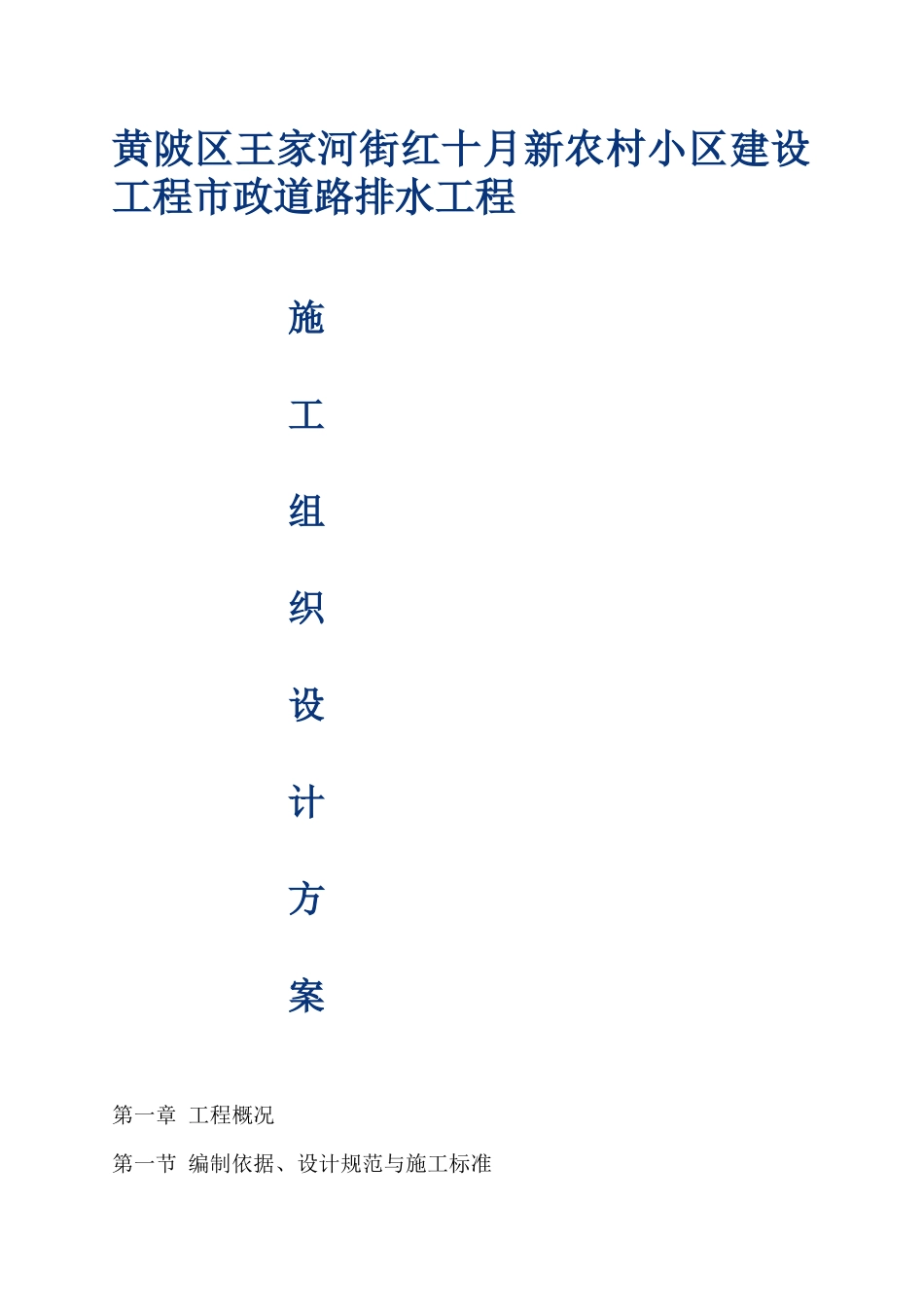

黄陂区王家河街红十月新农村小区建设工程市政道路排水工程施工组织设计方案第一章工程概况第一节编制依据、设计规范与施工标准1、现场实际踏勘所了解的情况。2、交通、市政、建筑安装有关道路、排水、管渠等的施工规范、施工工艺及操作规程和质量验收评定标准。3、本企业管理水平，机械设备能力，类似工程施工经验。4、本设计中采用规范（1）《城市道路设计规范》CJJ37-90（2）《公路设计手册》（路基）（3）《公路设计手册》（路面）（4）《城市道路设计手册》（上、下册）（5）《公路水泥砼路面设计规范》G85768-86（6）《公路路线设计规范》CJTJ1015、施工标准（1）设计图纸中指定使用的标准图（2）《城市道路设计规范》（CJJ37-90）（3）《混凝土结构工程施工及验收规范》（GB50204-92）（4）《市政道路工程质量检验评定标准》（CJJ1-90）（5）《市政排水管渠工程质量检验评定标准》（JJ3-90）（6）《预制混凝土构件质量检验评定标准》（GBJ302-90）（7）《城市道路与桥梁施工验收规范》第二节工程位置、施工现场条件、气象及水文条件1、工程位置本项目所在地湖北省黄陂区位于湖北省东部，武汉市北部。东与红安县、新洲区相邻，南与江岸区、硚口区相望，西与孝感市相连，北与大悟县交界，是武汉市的近郊区。2、施工现场条件施工现场在开工前达到场地平整。施工用电搭接由甲方协助解决。施工用水由施工现场附近解决。3、气象条件本项目所在区域属于大陆性气候，处于亚热带，气候特点为：四季分明，春季温暖湿润，夏季酷热潮湿，秋季凉爽宜人，冬季寒冷干旱。年平均气温16.7度，夏季最高气温39度，冬季最低气温-4度；无霜期约250天，年平均日照时间2100小时；历年平均降水量为1080毫米。4、水文条件场地地下水为赋存于素填土层的上层滞水。上层滞水主要由地表水源、大气降水和生活用水补给，且随季节性变化很大。钻探期间，测得上层滞水为地表下0.40---0.70m相当于绝对标高23.81--30.85.根据对场地周边环境调查，无污染源，故该场区地下水对砼有微腐蚀性，对砼中钢筋具有微腐蚀性。第三节设计概况1、设计范围、内容本工程设计范围为整个小区区域，工程区域全长350m，宽为120m，包含横一至横四路，纵一至纵六路等14条设计道路。其中横一路长328.14米；横二路长333.45米；横三路长341.78米；横四西路长168.92米；横四东路长117.13米；纵一路长61.48米；纵二路长28.19米；纵三路长28.94米；纵四路长34.06米；纵五路长29.30米；纵六路段有80.29米；广场西路长127.16m；中心广场路长142.96m，广场东路长126.25米。第四节工程范围本项目施工范围包括道路、污水和雨水管道全部。本项目施工按封闭施工考虑施工方案。第五节主要实物工程量工程名称规格数量：1，排水工程管沟开挖【6070】m3管沟回填【806】m3管沟撼砂【1406】m3玻璃钢成品化粪池350m2雨水水管敷设（钢筋混凝土承插管道）d300【523】m雨水水管敷设（钢筋混凝土承插管道）d400【1069】m雨水水管敷设（钢筋混凝土承插管道）d500【175】m雨水水管敷设（钢筋混凝土承插管道）d600【67】m污水管敷设（Pvc--u平壁管）de160【1012】m污水管敷设（钢筋混凝土承插管道）d300【2953】m污水管敷设（钢筋混凝土承插管道）d400【197】m污水检查井d1000收口式圆形【10】座雨水检查井d1000收口式圆形【65】座50*50砖砌方形井391座八字式砖砌管道出水口1座2，道路工程路基挖方【43218】m3路基填方42m318cm砼路面10557m230cm厚水泥稳定碎石基础10759m230cmC30预制砼站石3060mC30预制砼卧石2730m3，中心广场工程工程挖方1731m3工程填方15m330cmC30预制砼站石134m2cm500*500黄色大理石板1600m15cmC20素砼垫层1618m210cm碎石垫层1618m2Mu10水泥砖台阶32m34,车位设计工程挖方1664m318cm砼地面5040m215cm厚水泥稳定碎石基础5292m2第二章施工组织保证体系第一节施工组织机构为保证该工程的质量达到优良，实现“精品”工程质量目标，按工期要求，确保施工安全，特设项目经理部，对外代表我公司与建设单位、设计单位、监理公司及有关部门密切联系，配合工作，创造良好的施工环境。对内指挥协调各作业队的施工活动的包、保、协关系。对整个工程实施全面...
