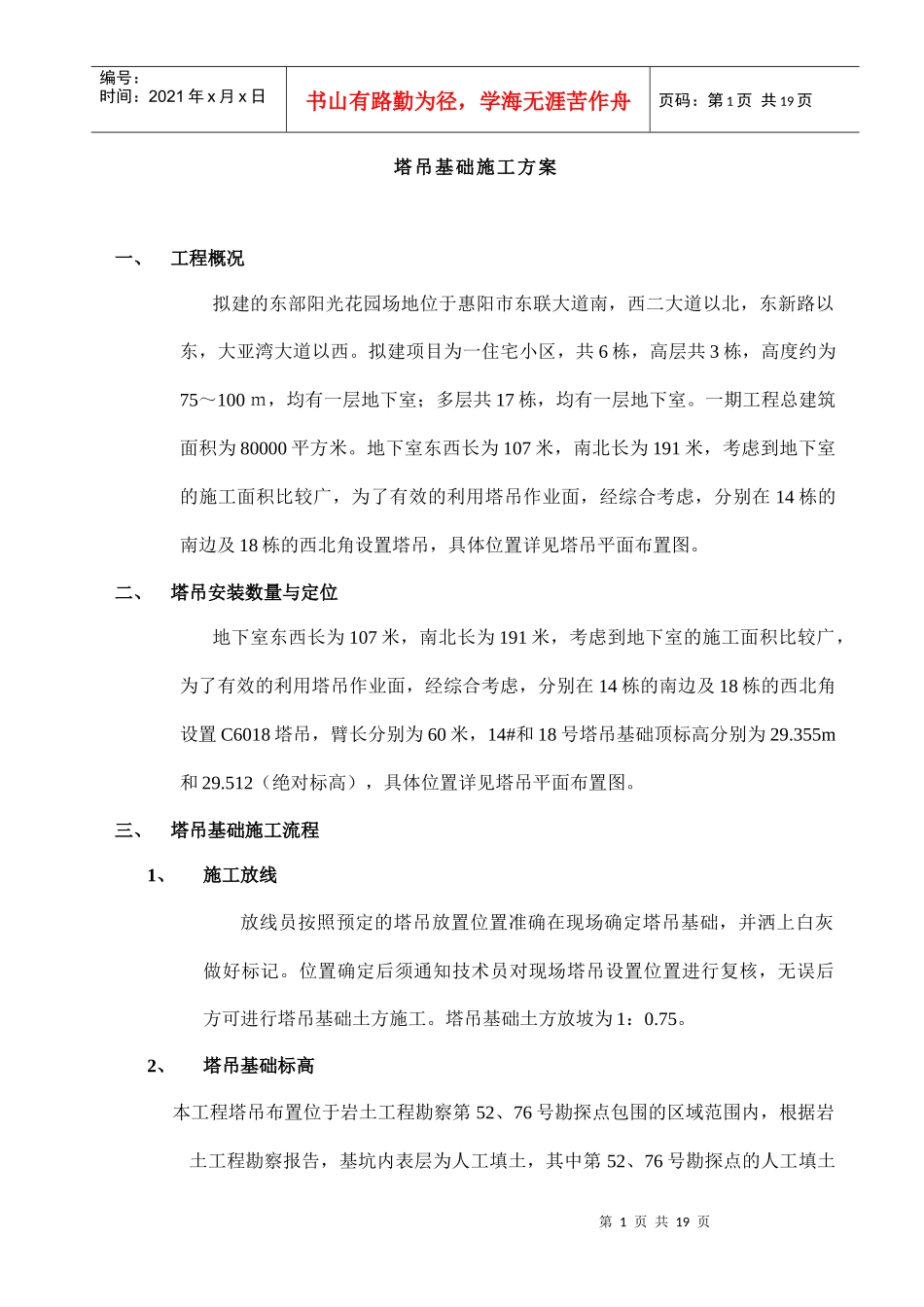

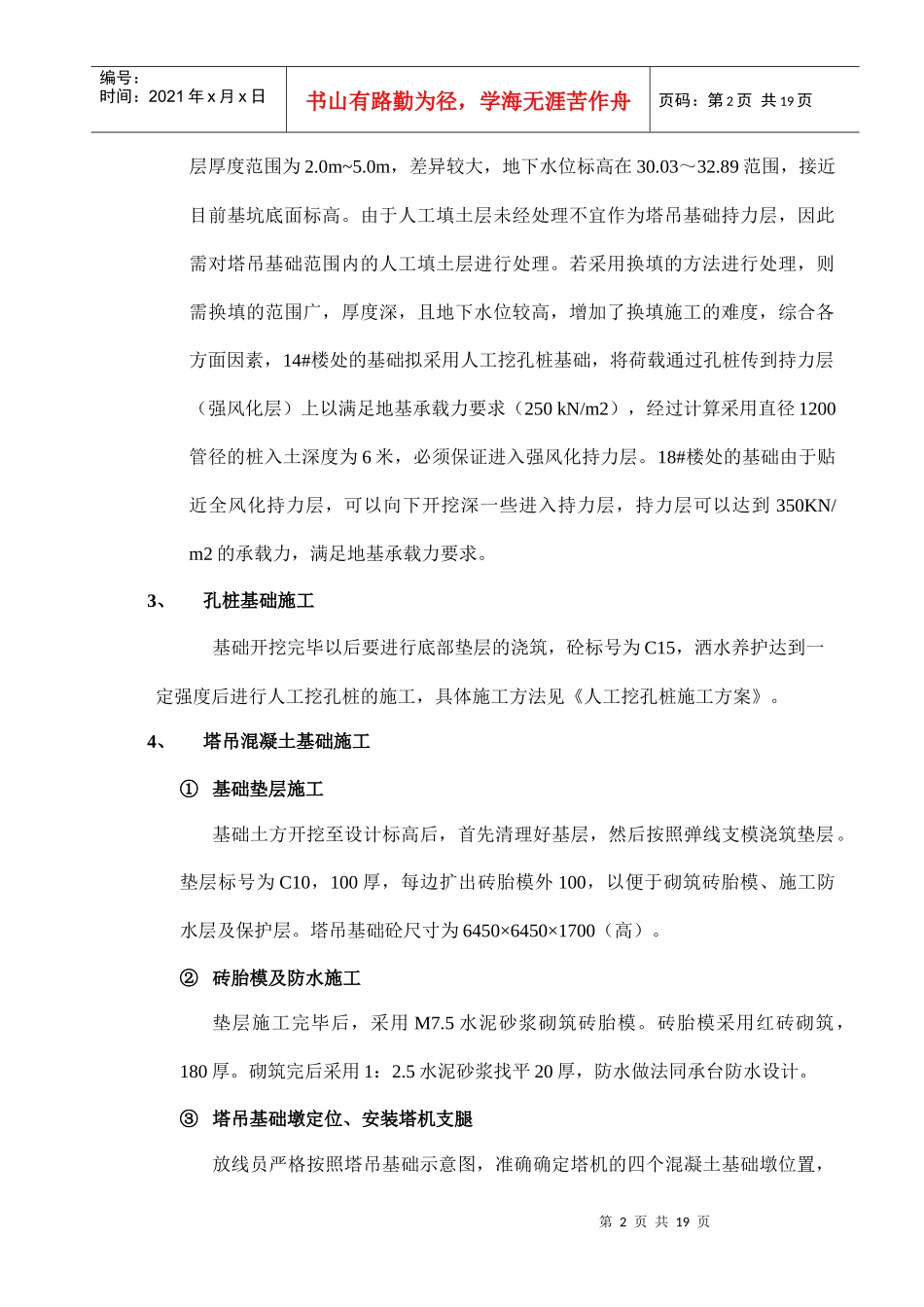

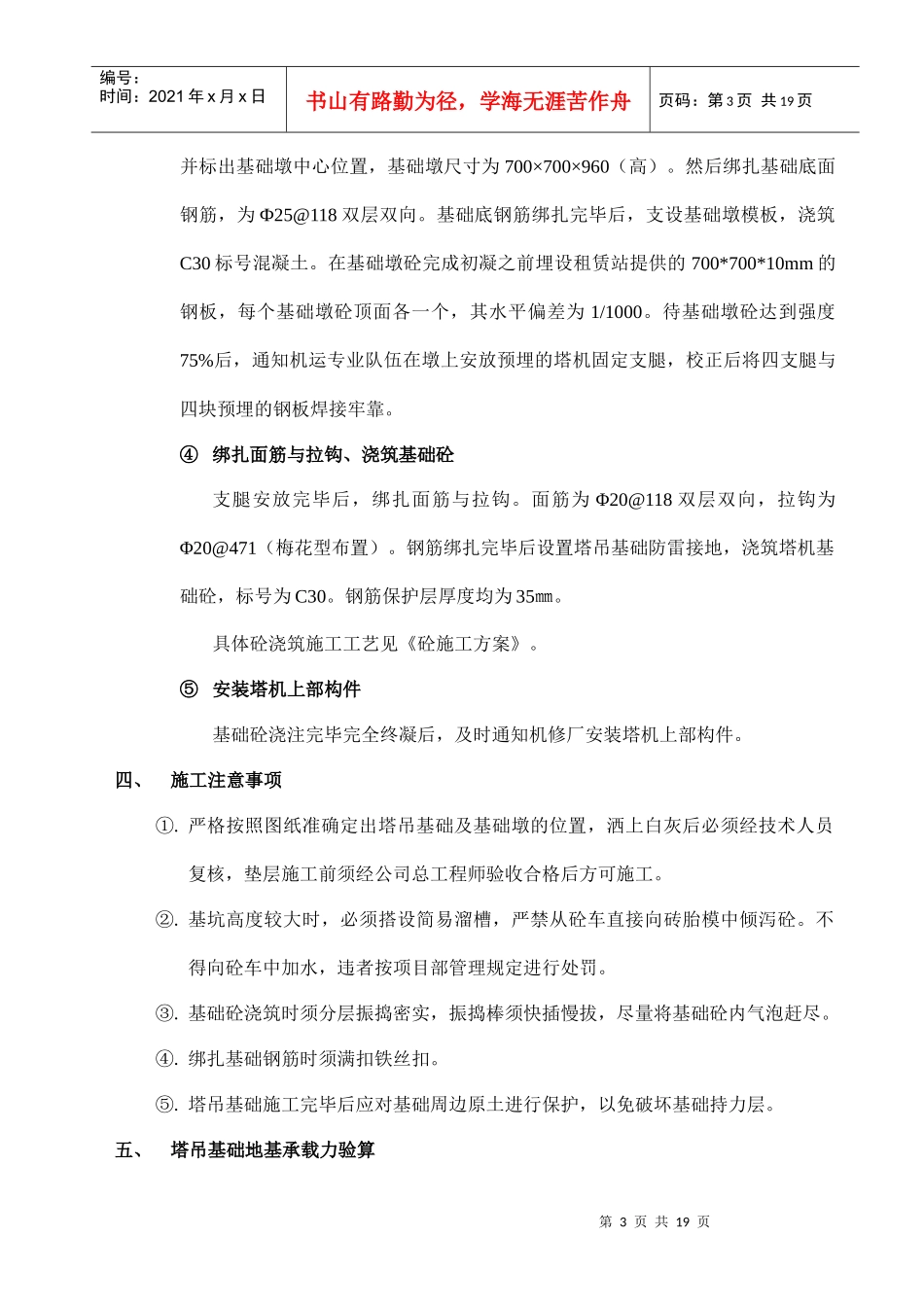

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页塔吊基础施工方案一、工程概况拟建的东部阳光花园场地位于惠阳市东联大道南，西二大道以北，东新路以东，大亚湾大道以西。拟建项目为一住宅小区，共6栋，高层共3栋，高度约为75～100ｍ，均有一层地下室；多层共17栋，均有一层地下室。一期工程总建筑面积为80000平方米。地下室东西长为107米，南北长为191米，考虑到地下室的施工面积比较广，为了有效的利用塔吊作业面，经综合考虑，分别在14栋的南边及18栋的西北角设置塔吊，具体位置详见塔吊平面布置图。二、塔吊安装数量与定位地下室东西长为107米，南北长为191米，考虑到地下室的施工面积比较广，为了有效的利用塔吊作业面，经综合考虑，分别在14栋的南边及18栋的西北角设置C6018塔吊，臂长分别为60米，14#和18号塔吊基础顶标高分别为29.355m和29.512（绝对标高），具体位置详见塔吊平面布置图。三、塔吊基础施工流程1、施工放线放线员按照预定的塔吊放置位置准确在现场确定塔吊基础，并洒上白灰做好标记。位置确定后须通知技术员对现场塔吊设置位置进行复核，无误后方可进行塔吊基础土方施工。塔吊基础土方放坡为1：0.75。2、塔吊基础标高本工程塔吊布置位于岩土工程勘察第52、76号勘探点包围的区域范围内，根据岩土工程勘察报告，基坑内表层为人工填土，其中第52、76号勘探点的人工填土第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页层厚度范围为2.0m~5.0m，差异较大，地下水位标高在30.03～32.89范围，接近目前基坑底面标高。由于人工填土层未经处理不宜作为塔吊基础持力层，因此需对塔吊基础范围内的人工填土层进行处理。若采用换填的方法进行处理，则需换填的范围广，厚度深，且地下水位较高，增加了换填施工的难度，综合各方面因素，14#楼处的基础拟采用人工挖孔桩基础，将荷载通过孔桩传到持力层（强风化层）上以满足地基承载力要求（250kN/m2），经过计算采用直径1200管径的桩入土深度为6米，必须保证进入强风化持力层。18#楼处的基础由于贴近全风化持力层，可以向下开挖深一些进入持力层，持力层可以达到350KN/m2的承载力，满足地基承载力要求。3、孔桩基础施工基础开挖完毕以后要进行底部垫层的浇筑，砼标号为C15，洒水养护达到一定强度后进行人工挖孔桩的施工，具体施工方法见《人工挖孔桩施工方案》。4、塔吊混凝土基础施工①基础垫层施工基础土方开挖至设计标高后，首先清理好基层，然后按照弹线支模浇筑垫层。垫层标号为C10，100厚，每边扩出砖胎模外100，以便于砌筑砖胎模、施工防水层及保护层。塔吊基础砼尺寸为6450×6450×1700（高）。②砖胎模及防水施工垫层施工完毕后，采用M7.5水泥砂浆砌筑砖胎模。砖胎模采用红砖砌筑，180厚。砌筑完后采用1：2.5水泥砂浆找平20厚，防水做法同承台防水设计。③塔吊基础墩定位、安装塔机支腿放线员严格按照塔吊基础示意图，准确确定塔机的四个混凝土基础墩位置，第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页并标出基础墩中心位置，基础墩尺寸为700×700×960（高）。然后绑扎基础底面钢筋，为Ф25@118双层双向。基础底钢筋绑扎完毕后，支设基础墩模板，浇筑C30标号混凝土。在基础墩砼完成初凝之前埋设租赁站提供的700*700*10mm的钢板，每个基础墩砼顶面各一个，其水平偏差为1/1000。待基础墩砼达到强度75%后，通知机运专业队伍在墩上安放预埋的塔机固定支腿，校正后将四支腿与四块预埋的钢板焊接牢靠。④绑扎面筋与拉钩、浇筑基础砼支腿安放完毕后，绑扎面筋与拉钩。面筋为Φ20@118双层双向，拉钩为Φ20@471（梅花型布置）。钢筋绑扎完毕后设置塔吊基础防雷接地，浇筑塔机基础砼，标号为C30。钢筋保护层厚度均为35㎜。具体砼浇筑施工工艺见《砼施工方案》。⑤安装塔机上部构件基础砼浇注完毕完全终凝后，及时通知机修厂安装塔机上部构件。四、施工注意事项①.严格按照图纸准确定出塔吊基础及基础墩的位置，洒上白灰后必须经技术人员复核，垫层施工前须经公司总工程师验收合格后...
