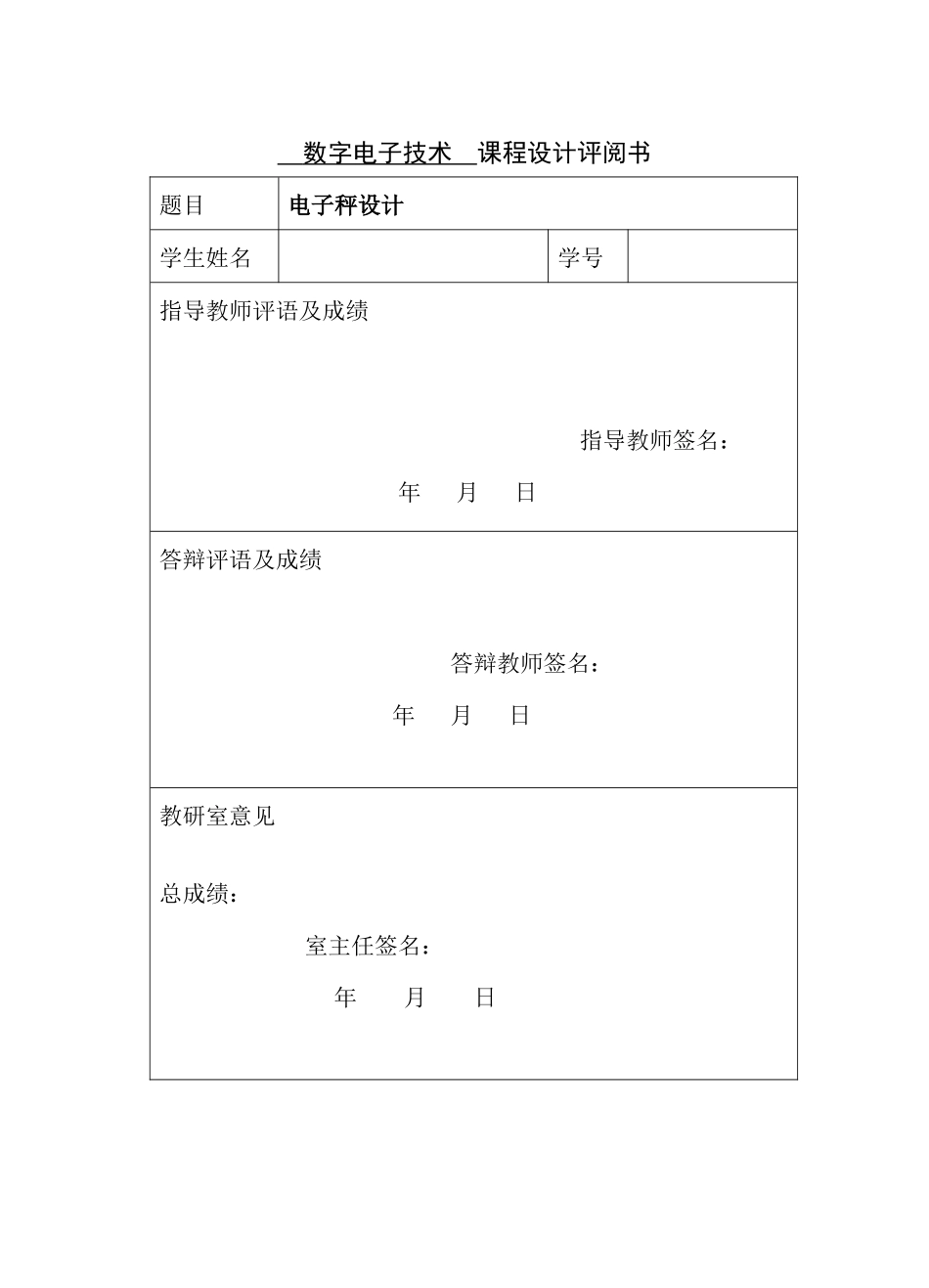

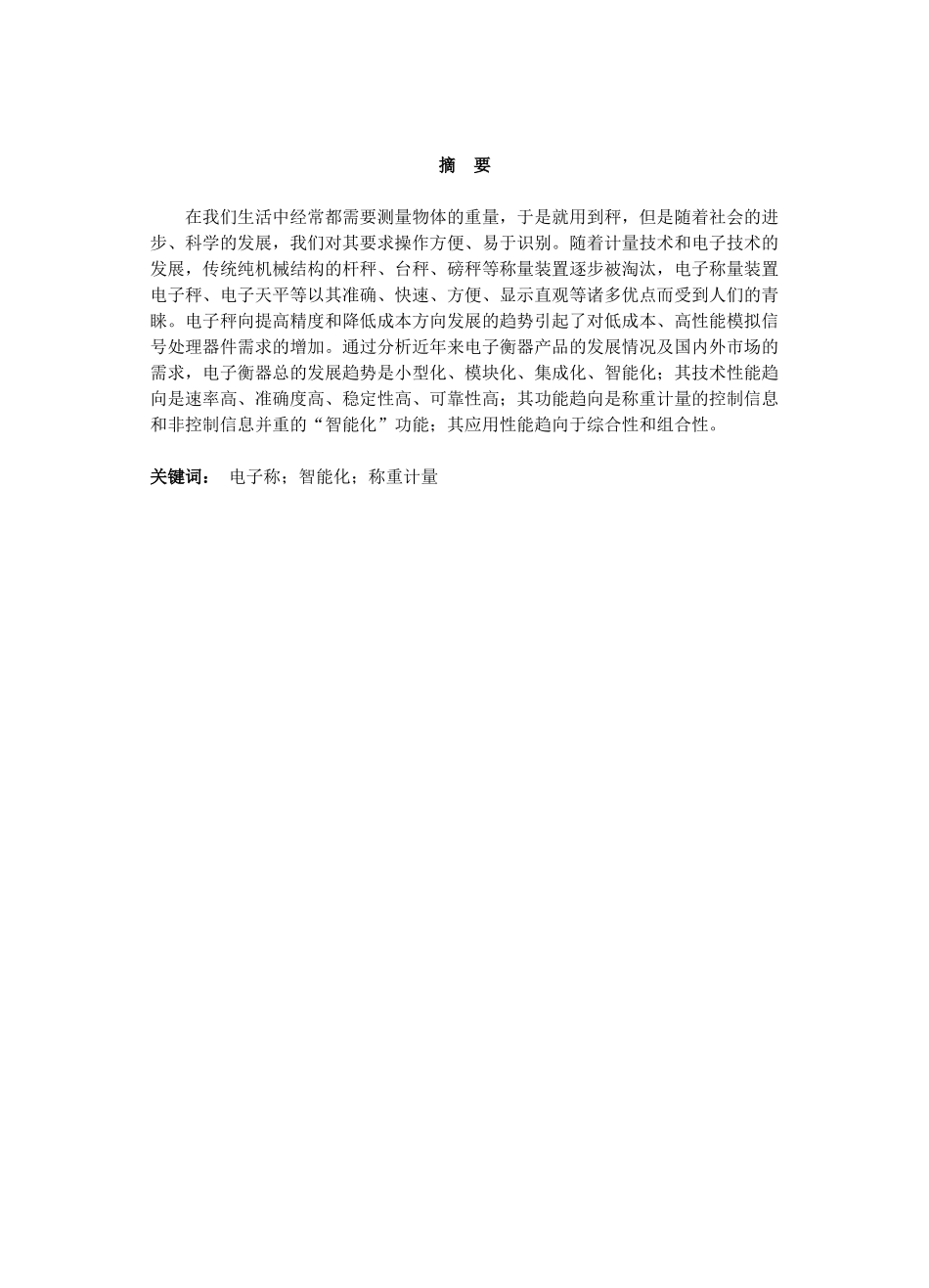

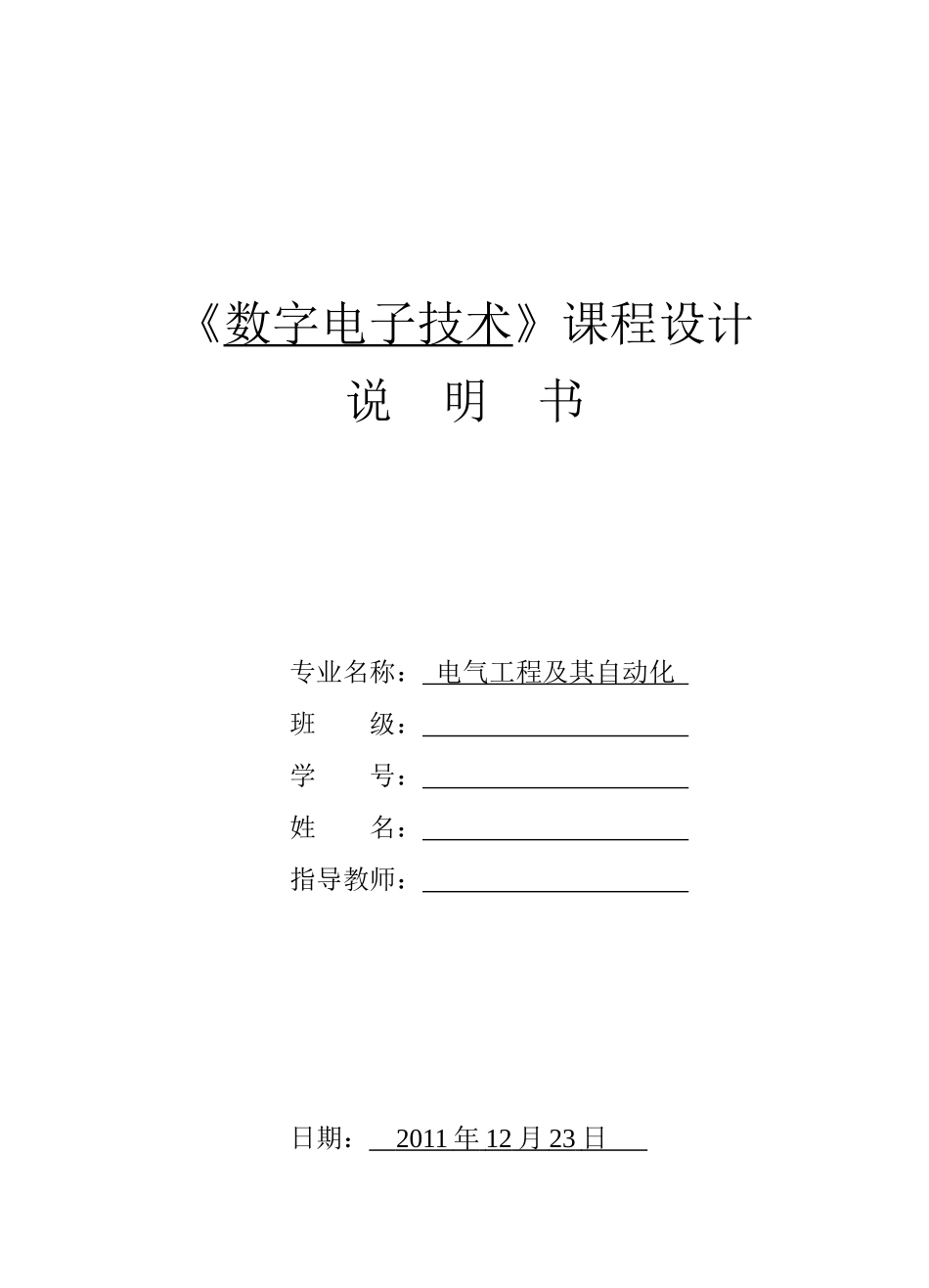

《数字电子技术》课程设计说明书专业名称：电气工程及其自动化班级：学号：姓名：指导教师：日期：2011年12月23日数字电子技术课程设计评阅书题目电子秤设计学生姓名学号指导教师评语及成绩指导教师签名：年月日答辩评语及成绩答辩教师签名：年月日教研室意见总成绩：室主任签名：年月日摘要在我们生活中经常都需要测量物体的重量，于是就用到秤，但是随着社会的进步、科学的发展，我们对其要求操作方便、易于识别。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。电子秤向提高精度和降低成本方向发展的趋势引起了对低成本、高性能模拟信号处理器件需求的增加。通过分析近年来电子衡器产品的发展情况及国内外市场的需求，电子衡器总的发展趋势是小型化、模块化、集成化、智能化；其技术性能趋向是速率高、准确度高、稳定性高、可靠性高；其功能趋向是称重计量的控制信息和非控制信息并重的“智能化”功能；其应用性能趋向于综合性和组合性。关键词：电子称；智能化；称重计量目录1功能概述……………………………………………………………………12系统框图……………………………………………………………………23各模块功能分析……………………………………………………………34各模块实现方法……………………………………………………………45性能指标以及实现方法……………………………………………………66难点分析，解决方法………………………………………………………7总结……………………………………………………………………………8参考文献………………………………………………………………………91功能概述这是一种小型、简便、精确度高的电子平台秤，量程20Kg，分度值为5g，它用一个显示窗口来显示所称物体的重量。把所称物体放到秤台上，通过秤体物体的重力传给电阻应变式称重传感器，传感器受到压力使电阻发生变化引起电压变化再将电压值送到A/D转换电路，将模拟量转换成数字量，转换后的数字量送微处理器（单片机C51）进行处理，其功能由键盘电路来控制，并由数码管来显示结果。可扩展功能是它具有置零、去皮、标定功能。置零：在开机或称重过程中，仪表显示偏离零点且在称重范围内，则可按[置零]键，显示零值并零点指示灯亮。去皮：在称重显示状态下，按[去皮]键，则显示零值并去皮指示灯亮；在去皮状态下，拿掉皮重物时按[去皮]键，可以清除皮重值。标定功能：为保证仪器预定精度的可靠性和合法性，仪器必须定期校准，为用户提供一种方便的自动校准方式。2系统框图按照电子秤设计要求，可确定电子秤电路由以下几部分组成。电阻应变式称重传感器、CS1180A/D转换器、单片机最小系统，数码管显示电路、键盘电路、电源电路。其框图如下：图1系统框图3各模块功能分析a.称重传感器模块即由非电量（质量或重量）转换成电量的转换元件，它是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段。b.放大电路模块用于放大称重传感器输出的低电压,用于A/D转换。c.A/D转换电路模块A/D转换器是一种能把输入模拟电压或电流变成与它成正比的数字量，也就是说能把被控对象的各种模拟信息变成计算机可以识别的数字信息。d.微处理器模块进行处理由A/D转换电路转换后的数字量，并送往数码管显示结果。e.显示模块通过数码管来显示从微处理器送来的数字量，即电子秤测量重物的重量。f.电源模块集成三端稳压芯片LM7805具有比较高的精确度，加上电容的滤波，对电路可以提供比较稳定的电压。在电路提供+5V的电源；主要用于电桥数据采集、信号放大电路、A/D芯片（CS1180）、数码管显示。4各模块实现方法a.称重传感器模块：按照称重传感器的结构型式不同，可以分直接位移传感器（电容式、电感式、电位计式、振弦式、空腔谐振器式等）和应变传感器（电阻应变式、声表面谐振式）或是利用磁弹性、压电和压阻等物理效应的传感器。对称重传感器的基本要求是：输出电量与输入重量保持单值对应，并有良好的线性关系；有较高的灵敏度；...
