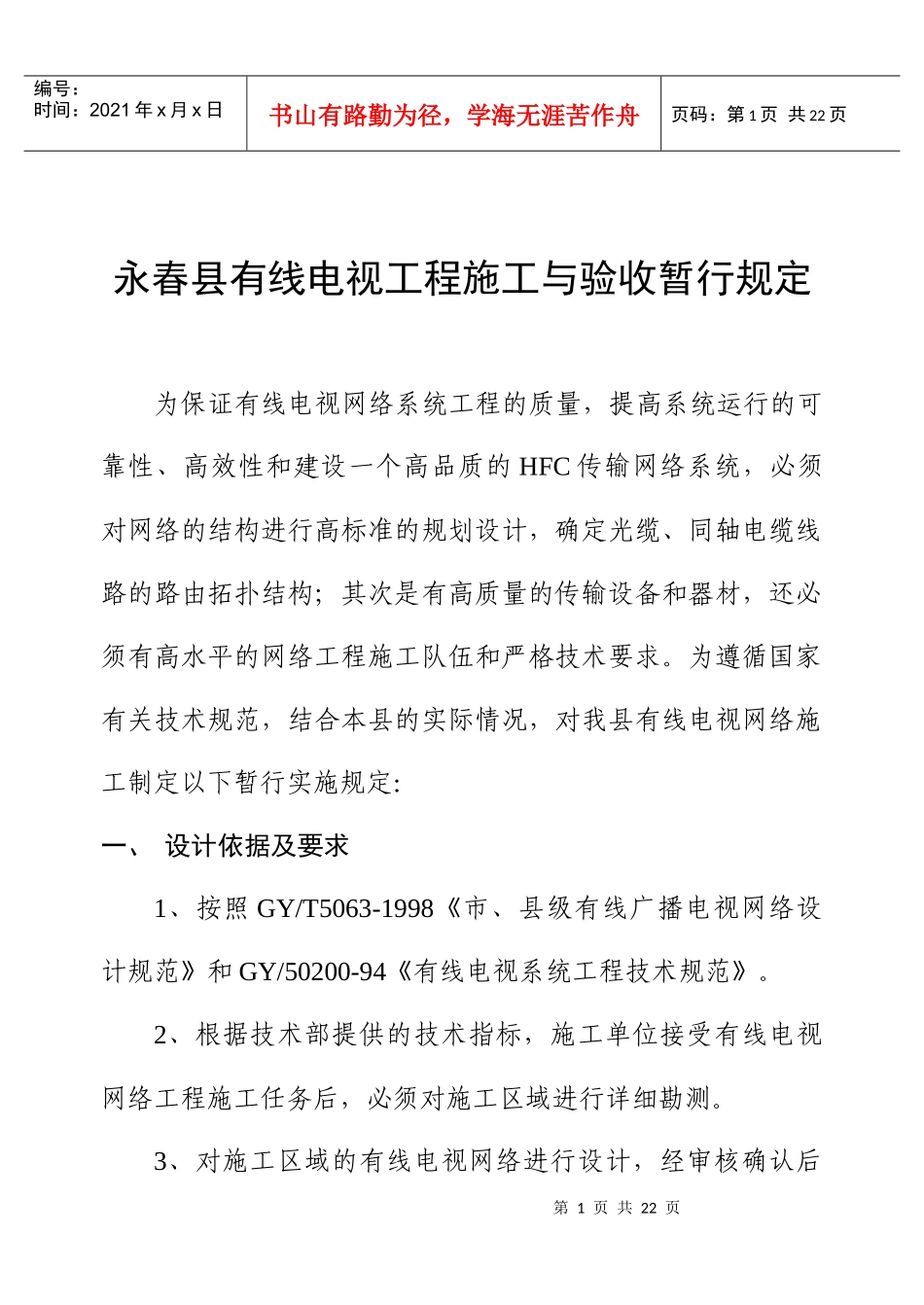

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页永春县有线电视工程施工与验收暂行规定为保证有线电视网络系统工程的质量，提高系统运行的可靠性、高效性和建设一个高品质的HFC传输网络系统，必须对网络的结构进行高标准的规划设计，确定光缆、同轴电缆线路的路由拓扑结构；其次是有高质量的传输设备和器材，还必须有高水平的网络工程施工队伍和严格技术要求。为遵循国家有关技术规范，结合本县的实际情况，对我县有线电视网络施工制定以下暂行实施规定：一、设计依据及要求1、按照GY/T5063-1998《市、县级有线广播电视网络设计规范》和GY/50200-94《有线电视系统工程技术规范》。2、根据技术部提供的技术指标，施工单位接受有线电视网络工程施工任务后，必须对施工区域进行详细勘测。3、对施工区域的有线电视网络进行设计，经审核确认后第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页方可组织施工，工程施工应严格按照设计要求施工。4、变更路由或改变技术方案需经技术部同意，并办理签证变更手续。二、HFC网络路由的勘测与设计应考虑下列因素1、HFC网络路由勘测与杆路路由设计时，应考虑线路取近、平、直和杆路的地理稳定性，做到线路简洁、布局合理、着眼未来。2、立杆应避免立在公路边、已批建房基地或已规划的开发区等有不稳定的地方。3、允许与电力杆同杆架设的杆路或自立杆路的情况。4、横跨道路和施工区域内建筑物的现场，应考虑净跨高要符合要求。5、沿墙敷设或沿墙利用建筑物架设，应避开易受破坏的地方。6、与通信杆路平行，应远离该杆的高度，防止倒伏时，压倒光缆或同轴电缆等情况。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页7、与电力同杆时在转角处，必须自立杆，条件不允许时应做好相应的独立拉线。8、光缆干线一般自立杆。三、施工前应对使用的材料、部件、设备进行下列编制和检查1、编制施工材料表或预算表清单（标明材料的名称、型号）。2、按施工材料表或预算表进行材料清点、分类。3、各种部件、设备的规格、型号、数量应符合设计要求。4、产品外观应无变形、破损和明显脱漆现象。5、有源部件均应通电检查。6、如有部件、设备的规格、型号发现不符，应及时与事业科技术员联系，经确认后方可使用。四、杆路架设1、架设在公路边的杆路应距公路沿10米以上。2、每公里立水泥杆数：6米杆18-20根，7米杆立16－18第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页根。3、立杆挖穴应按通信杆路施工标准执行，6米杆挖1－1.2米深、7－8米杆挖1.2-1.5米深、地锚坑挖1.75米深的标准执行。4、吊线抱箍距杆顶的距离：6米杆15cm、7-8米杆20cm；拉线抱箍在吊线抱箍之上。5、拉线需与吊线短接，直线杆路4－5杆应做一条避雷地线，立杆时应把8＃铁线缠在杆头钢筋同埋，8＃铁线应高于杆尾30cm作为避雷针，拉线可兼做避雷地线使用。6、应按地形实际情况选择电杆高度，横跨公路应采用8米以上的杆。7、与电力同杆的吊线转角或终端杆必须做辅助拉线。8、不得直接在两建筑物顶层之间布设电缆，以防雷电直接雷击电缆。9、架空光缆、电缆与电力杆共杆时，缆线与电力线间的垂直距离应符合以下要求：第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页①、1-10KV电力线，间距大于2.5m。②、1KV及以下电力线，间距大于1.5m。③、带有绝缘外套低压电力线，间距大于0.60m。10、如遇电力杆限制距地面杆高不够时，应先保证缆线净高，但离电力线间距应不少1.25m，必要时要自立电杆或同时报局工程技术员根据现场勘察确定，采取相应措施。11、光缆、电缆与220V以上电力线交越时，交越高度应在电力上方0.8m，或下方1.5m内，并应在钢绞线和缆线上加绝缘保护管保护，保护长度大于1.5倍电力线的跨度。12、光缆、电缆架设标高要求大于以下高度：①、室内、走廊2.50m-3.00m。②、室外3.00m-4.50m。③、跨越人行道4.50m（跨越中心距地面高度）④、跨越公路、...
