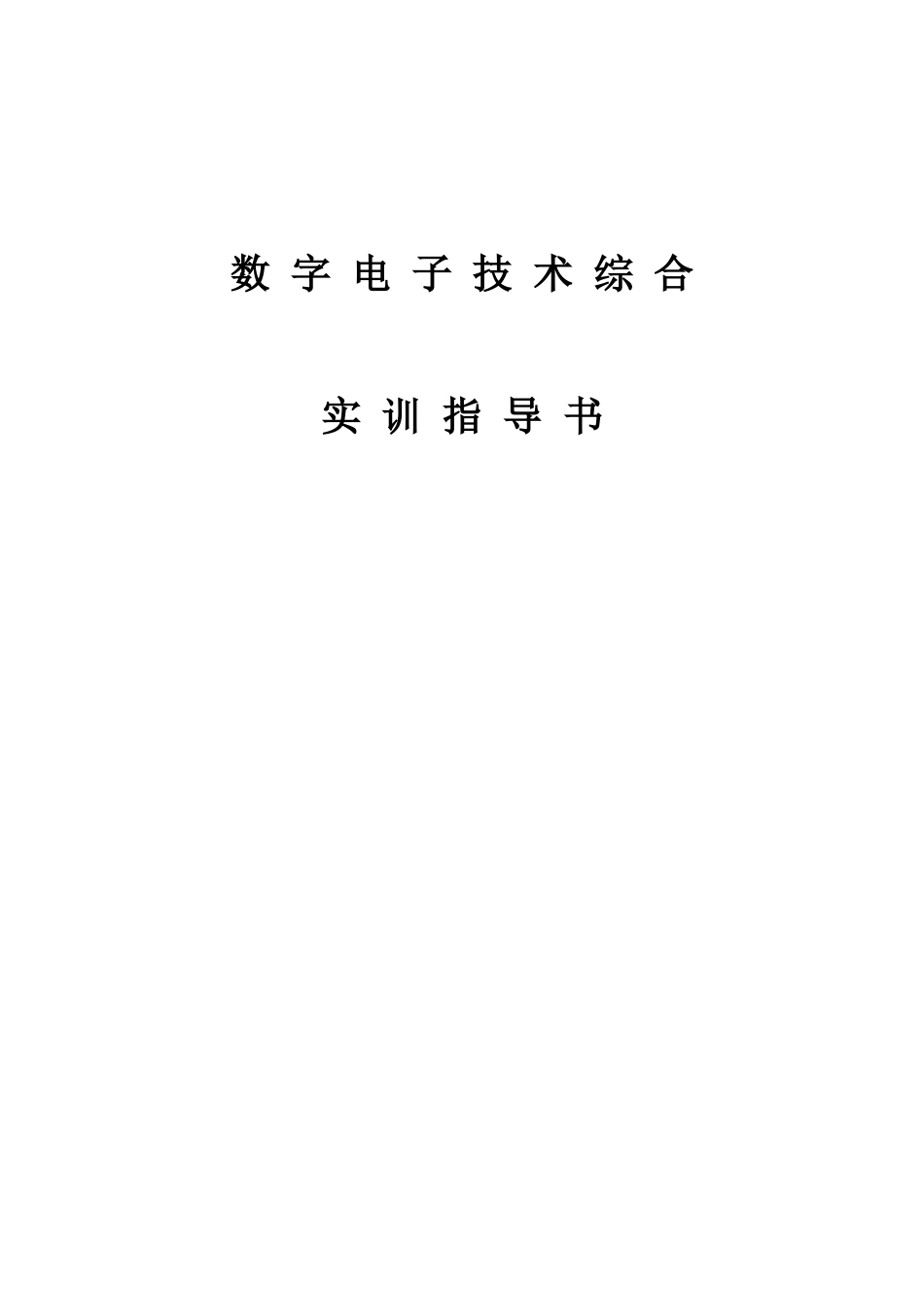

数字电子技术综合实训指导书VIP免费

数字电子技术综合实训指导书目录第一节课程设计的目的及要求----------------------------------3第二节数字电子电路的设计方法--------------------------------4第三节数字电路的安装、调试方法-------------------------------9第四节数字电路设计内容及原理简介-----------------------------14第五节设计说明书的要求---------------------------------------19第一节综合实训的目的及要求一、目的主要目的，是提高学生在数字集成电路应用方面的实践技能，培养学生综合运用理论知识解决实际问题的能力，树立严谨的科学作风，。学生通过电路设计、安装、调试、整理资料等环节，初步掌握工程设计思想与方法，训练组织电路开发工作的基本技能，学会编写设计文件，逐步了解开展科学实践的程序。二、基本要求通过课程设计各环节的实践，同学们应达到如下要求：1．掌握数字电路分析和设计的基本方法；2．掌握数字电路的安装、调试以及故障分析的专业技能；3．具备查阅资料，应用资料分析和解决问题的能力。三、课程设计的任务：1．完成一规定电路的安装与调试2．完成一任选电路的设计、安装和调试四、课程设计完成的内容：1．数字电路设计书2．符合设计功能的电路第二节数字电子电路的设计方法数字电路系统一般由输入电路、控制电路、输出电路、时钟电路、脉冲产生电路和电源等部分组成。输入电路主要作用是将被信号加工变换成数字信号、其形式包括各输入接口电路。比如用正弦波振荡器产生信号，要经过放大器对微弱信号进行放大与整形后，才能得到数字信号，有些模拟信号要经过模数转换电路转换成数字信号后再进行处理。在设计输入电路时，必须首先了解输入信号的性质及接口条件，以满足设计要求。控制电路的功能是将信息进行加工处理，并为系统各部分提供所需的各种控制。如数电书中所举的彩灯显示控制器，其定时器为一控制电路，正是在它的作用下，计数脉冲才按一定的霎时间周期，一组一组地送给地址计数顺，形成时间控制。在数字频率计中，从JK触发器两个反相输出端输出的信号也是控制信号，它即了被测信号送至计数器的时间，同时又控制眲锁存器在计数完毕后对数据进行锁存。在具有整电报时功能的时钟电路中，报时控制电路实现了计数到51、53、55、57、59秒时的五声和整点时的一声报时功能。产生这种信号输出的电路即为控制电路。数字电路系统中，各种逻辑运算、判别电路等都是电路，它们是整个系统的核心。设计控制电路是数系统设计的最重要的内容，必须充分注意不同信号之间的逻辑关系与时序关系。输出电路是系统最后逻辑功能的重要部分。数字电路系统中存在各种各样的输出接口电路，其功能可能是发送一组经系统处理后的数据，或显示一组数字，或将数字信号进行转换，变成模拟信号等。比如数字频率计的显示译码与数码管电路，彩灯控制器的并行移位寄存器级驱动电路等，都属于系统的输出电路。设计输出电路时，必须注意电路与负载在电平、信号极性、拖动能力等方面要相配的问题。时钟电路是数字电路各级组织训的灵魂，它属于一种控制电路，整个系统都在它的控制下按一定的规律工作。时钟电路包括主时钟振荡电路及经分频后形成各种时钟脉冲的电路。设计时钟电路时，应根据系统的要求首先确定主时钟的频率，再由它与其他控制信号结合产生系统所需要的各种时钟脉冲。电源为整个系统工作提供所需的能源，为各端口提供所直流电平。在数字电路系统中，TTL电路对电源电压要求比较严格，电压值必须是在一定范围内。COMS电路对电源电压的要求相对比较宽松。设计电源时，必须注意电源的负载能力，电压和稳定度及纹波系数等。振荡器分频器计数器显示电路音响电路报时控制门校时控制电路因为任何复杂的数字电路系统都由不同层次、相对独立、具有特定功能的子系统(单元电路)组成，为此在设计时，先将系统分解成若干个单元电路。然后中，对单元电路的功能及性能，以及单元电路之间的逻辑关系、时序关系进行分析，选用合适的单元数字电路来实现各子系统。最后，将各子系统组合起来，便完成了整个完整系统的设计。按照这种由大到小，由整体到局部，再由小到大，由局部到整体的设计方法便可实现数...
