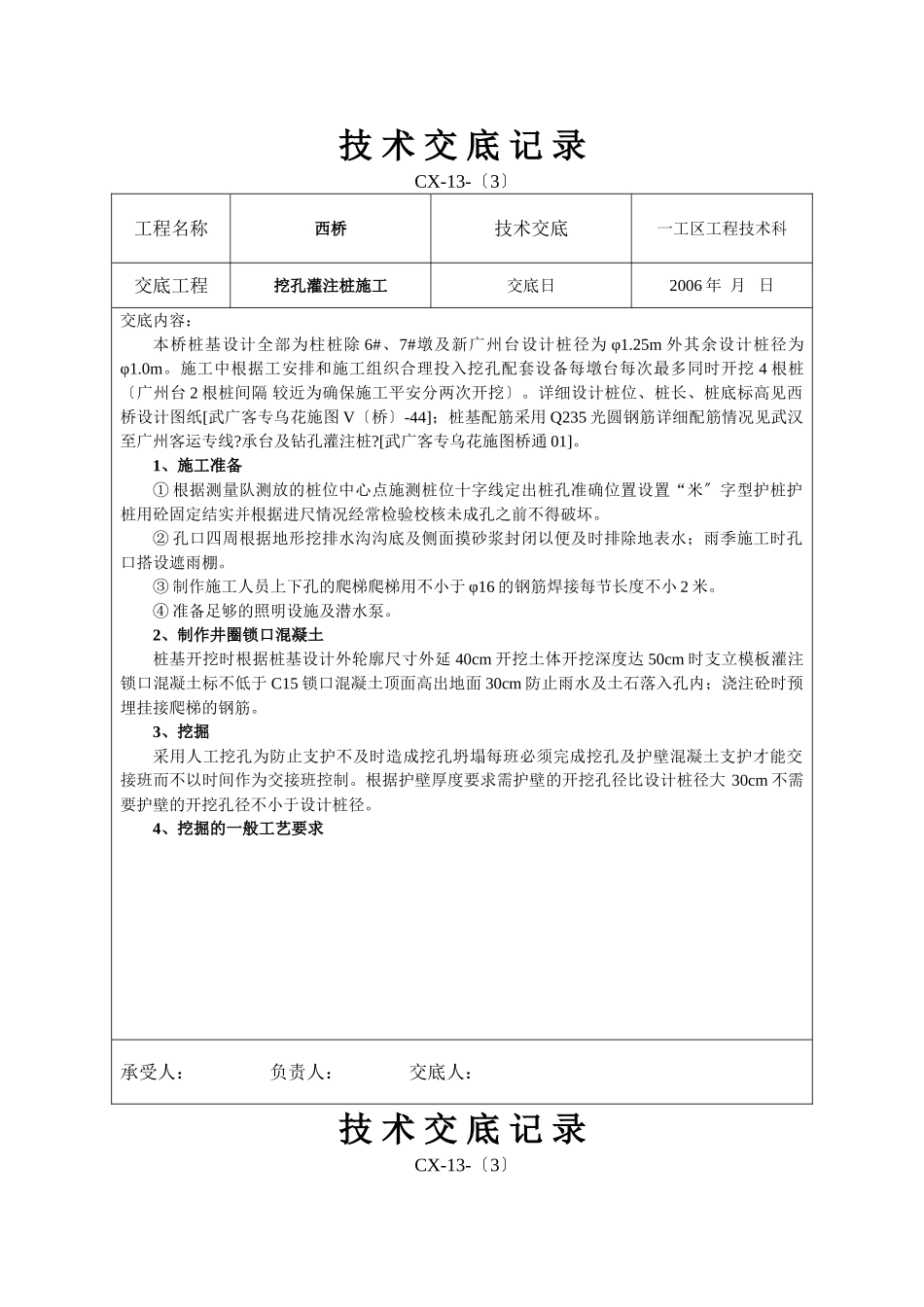

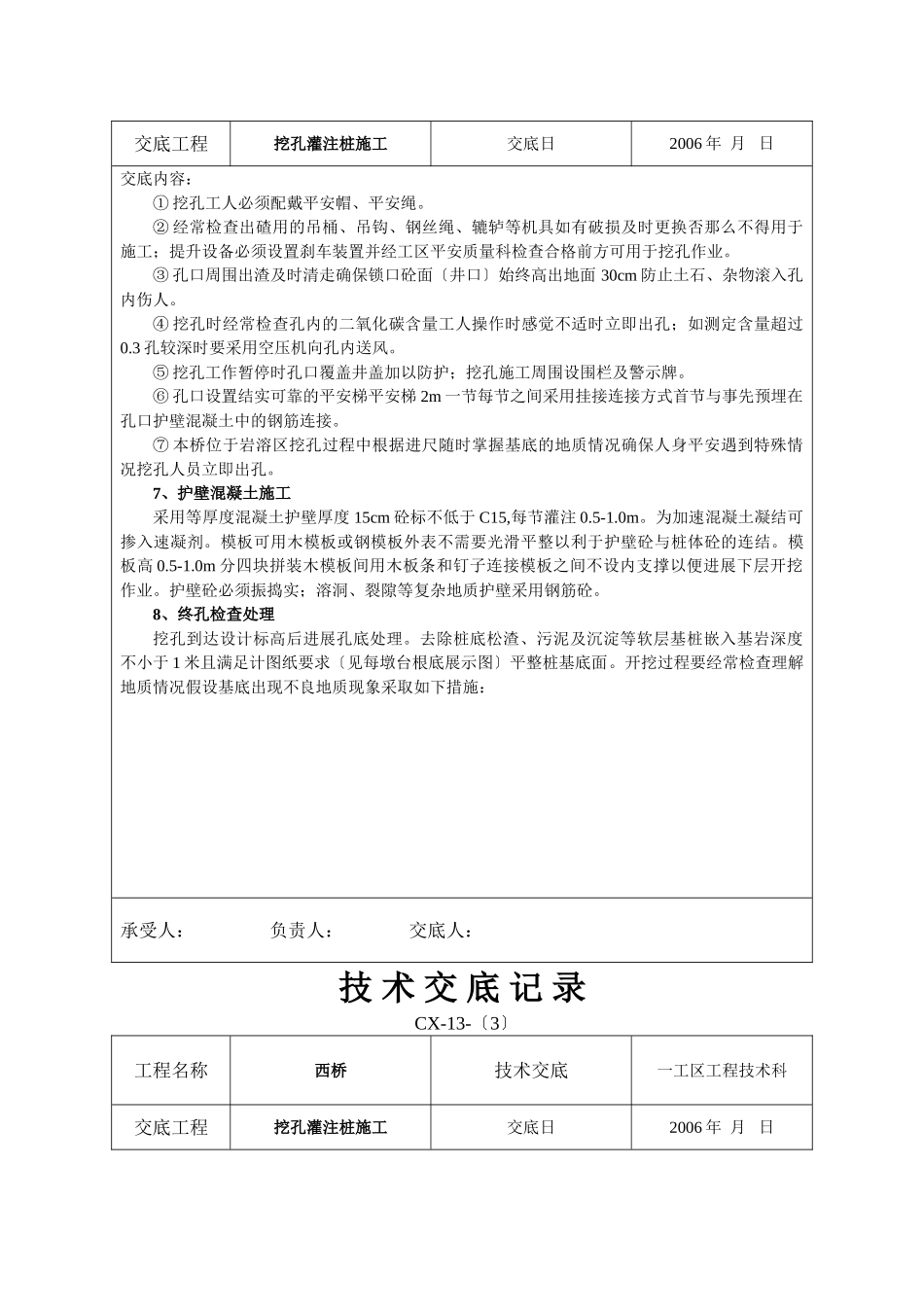

技术交底记录CX-13-〔3〕工程名称西桥技术交底一工区工程技术科交底工程挖孔灌注桩施工交底日2006年月日交底内容:本桥桩基设计全部为柱桩除6#、7#墩及新广州台设计桩径为φ1.25m外其余设计桩径为φ1.0m。施工中根据工安排和施工组织合理投入挖孔配套设备每墩台每次最多同时开挖4根桩〔广州台2根桩间隔较近为确保施工平安分两次开挖〕。详细设计桩位、桩长、桩底标高见西桥设计图纸[武广客专乌花施图V〔桥〕-44];桩基配筋采用Q235光圆钢筋详细配筋情况见武汉至广州客运专线?承台及钻孔灌注桩?[武广客专乌花施图桥通01]。1、施工准备①根据测量队测放的桩位中心点施测桩位十字线定出桩孔准确位置设置“米〞字型护桩护桩用砼固定结实并根据进尺情况经常检验校核未成孔之前不得破坏。②孔口四周根据地形挖排水沟沟底及侧面摸砂浆封闭以便及时排除地表水;雨季施工时孔口搭设遮雨棚。③制作施工人员上下孔的爬梯爬梯用不小于φ16的钢筋焊接每节长度不小2米。④准备足够的照明设施及潜水泵。2、制作井圈锁口混凝土桩基开挖时根据桩基设计外轮廓尺寸外延40cm开挖土体开挖深度达50cm时支立模板灌注锁口混凝土标不低于C15锁口混凝土顶面高出地面30cm防止雨水及土石落入孔内;浇注砼时预埋挂接爬梯的钢筋。3、挖掘采用人工挖孔为防止支护不及时造成挖孔坍塌每班必须完成挖孔及护壁混凝土支护才能交接班而不以时间作为交接班控制。根据护壁厚度要求需护壁的开挖孔径比设计桩径大30cm不需要护壁的开挖孔径不小于设计桩径。4、挖掘的一般工艺要求承受人:负责人:交底人:技术交底记录CX-13-〔3〕工程名称西桥技术交底一工区工程技术科交底工程挖孔灌注桩施工交底日2006年月日交底内容:①挖掘时不必将孔壁修成光面要使孔壁稍有凹凸不平以增加桩的摩阻力。②在挖孔过程中经常检查桩孔的尺寸和平面位置:桩位误差不得大于50mm;倾斜度不超过5‰;孔径与孔深必须符合设计要求。③挖孔时如有水渗入及时灌注护壁混凝土〔掺加速凝剂〕防止水在孔壁浸淌造成坍孔;孔内排水采用小型水泵抽排。④桩孔挖掘及支撑护壁混凝土两道工序连续作业中途不作停顿以防坍孔。⑤挖出的土石方不得堆在孔口四周1米范围内并及时清走。5、孔内爆破施工为保证施工平安及桩基质量孔内爆破要注意以下事项:①爆破一律采用电。②必须打眼放炮严禁裸露药包。对于软岩炮眼深度不超过0.8m对于硬岩深度不超过0.5m。按岩层断面方向确定炮眼数目、位置和斜插方向中间一组集中掏心四周斜插挖边。③爆破开挖时严格控制装药量以松动爆破为主,把对周边围岩的扰动降低到最低限度。中间掏心炮眼装药量为1/2节边眼装药量控制在1/3~1/4节。无水地段采用销铵有水地段采用乳化。④临近炮眼的护壁混凝土加以防护炮眼用炮被覆盖防止护壁混凝土被炸坏而造成坍孔;引爆前孔口覆盖炮被防止飞石伤人。⑤孔内爆破后迅速排烟用高压风进展孔底吹风作为排烟措施。⑥桩底用风镐清理整平。6、挖掘的平安技术措施针对本项工序的特点特制定如下平安措施:承受人:负责人:交底人:技术交底记录CX-13-〔3〕工程名称西桥技术交底一工区工程技术科交底工程挖孔灌注桩施工交底日2006年月日交底内容:①挖孔工人必须配戴平安帽、平安绳。②经常检查出碴用的吊桶、吊钩、钢丝绳、辘轳等机具如有破损及时更换否那么不得用于施工;提升设备必须设置刹车装置并经工区平安质量科检查合格前方可用于挖孔作业。③孔口周围出渣及时清走确保锁口砼面〔井口〕始终高出地面30cm防止土石、杂物滚入孔内伤人。④挖孔时经常检查孔内的二氧化碳含量工人操作时感觉不适时立即出孔;如测定含量超过0.3孔较深时要采用空压机向孔内送风。⑤挖孔工作暂停时孔口覆盖井盖加以防护;挖孔施工周围设围栏及警示牌。⑥孔口设置结实可靠的平安梯平安梯2m一节每节之间采用挂接连接方式首节与事先预埋在孔口护壁混凝土中的钢筋连接。⑦本桥位于岩溶区挖孔过程中根据进尺随时掌握基底的地质情况确保人身平安遇到特殊情况挖孔人员立即出孔。7、护壁混凝土施工采用等厚度混凝土护壁厚度15cm砼标不低于C15,每节灌注0.5-1.0m。为加速混凝土凝结可掺入速凝剂。模板可用木模板或钢模板外表不需要光滑...
