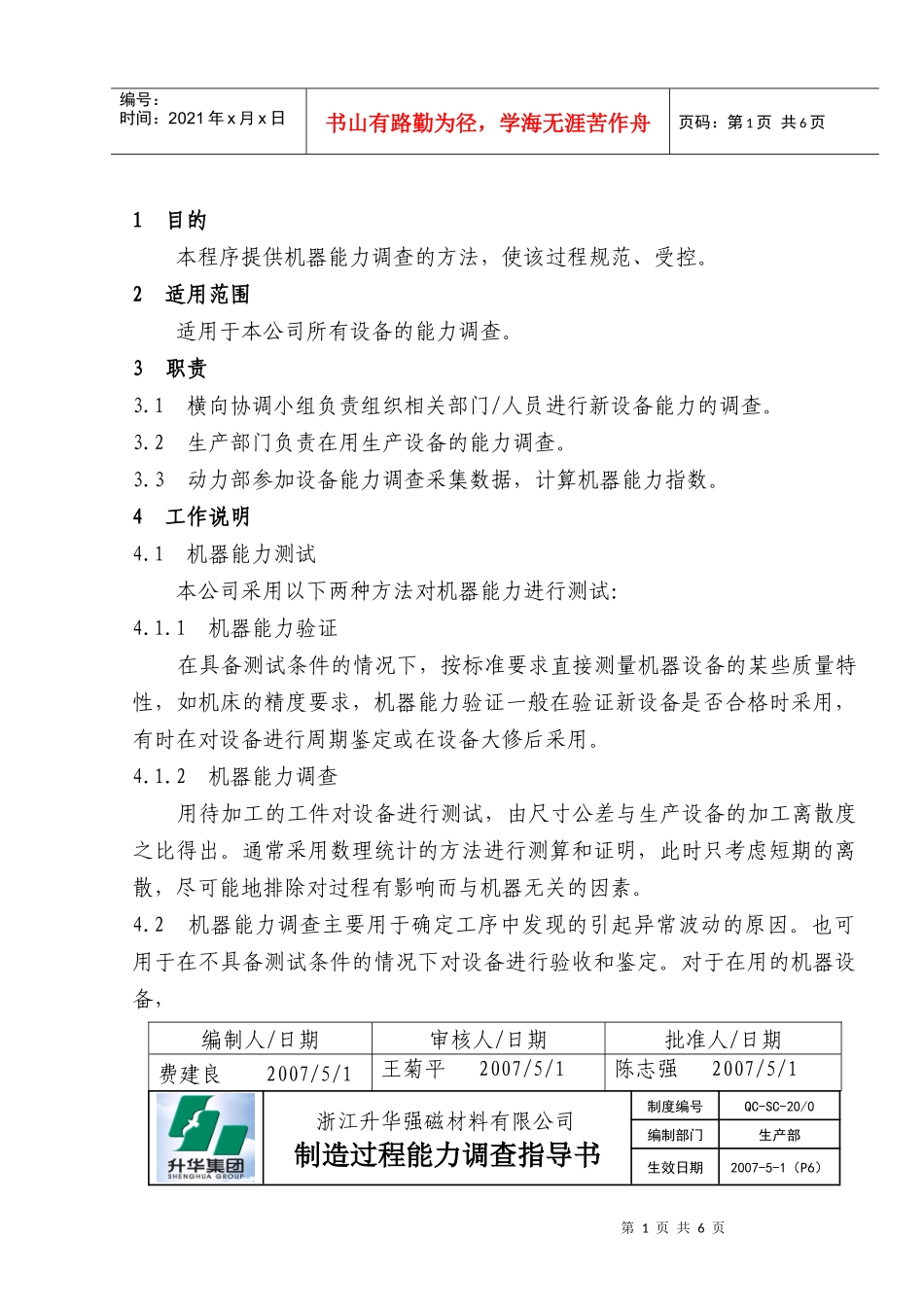

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页1目的本程序提供机器能力调查的方法，使该过程规范、受控。2适用范围适用于本公司所有设备的能力调查。3职责3.1横向协调小组负责组织相关部门/人员进行新设备能力的调查。3.2生产部门负责在用生产设备的能力调查。3.3动力部参加设备能力调查采集数据，计算机器能力指数。4工作说明4.1机器能力测试本公司采用以下两种方法对机器能力进行测试：4.1.1机器能力验证在具备测试条件的情况下，按标准要求直接测量机器设备的某些质量特性，如机床的精度要求，机器能力验证一般在验证新设备是否合格时采用，有时在对设备进行周期鉴定或在设备大修后采用。4.1.2机器能力调查用待加工的工件对设备进行测试，由尺寸公差与生产设备的加工离散度之比得出。通常采用数理统计的方法进行测算和证明，此时只考虑短期的离散，尽可能地排除对过程有影响而与机器无关的因素。4.2机器能力调查主要用于确定工序中发现的引起异常波动的原因。也可用于在不具备测试条件的情况下对设备进行验收和鉴定。对于在用的机器设备，编制人/日期审核人/日期批准人/日期费建良2007/5/1王菊平2007/5/1陈志强2007/5/1浙江升华强磁材料有限公司制造过程能力调查指导书制度编号QC-SC-20/0编制部门生产部生效日期2007-5-1（P6）第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页采用机器能力调查进行机器能力测试。4.3机器能力调查要求/说明4.3.1对于机器能力调查必须确定特性值和方法。对于机器设备包括模具，在新购时由机器和模具制造商或用户，在使用以前，应验证其能力。在能力调查时，机器应同模具，必要时同一体化的检具和调整装置一起被视为一个实体。4.3.2在特定情况下，重复能力调查。例如：新设备新零件订单工程更改(精度提高时)机器维修后（对产品有影响）机器搬迁后（对机器有影响）长期停产后（通常二年以上）4.3.3机器能力的证明应该提供给过程能力的评价。当发现工序能力不足时，首先应调查机器能力，对于短期离散，能力指数至少应该是Cmk=1.67.当出现偏差时，必须规定纠正措施，措施完成后实施新的机器能力调查。4.4机器能力调查的前提条件如下：a)在机器能力测试中使用的零件或毛坯应从同一批产品中抽取，并要求其材料相同，由同一套模具及配套件制成；b)前道工序所加工出的零件应符合设计和加工要求，其尺寸须符合公差要求，必要时应提供检测数据；c)对于所选取的零件数目有如下规定：连续地测量选定产品中的50个零件的同一特性，并以连续的序号记入《机器能力测试记录表》中；浙江升华强磁材料有限公司制造过程能力调查指导书制度编号QC-SC-20/0编制部门生产部生效日期2007-5-1（P6）d)如果一台机器可以加工两种以上不同类型的零件，则对其加工的每一第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页种规格的零件都要求做机器能力的测试；e)在机器能力测试前，如果刀具是未曾使用过的刀具，则要求先去除刀具总寿命的5-10%（因为新的刀具磨损剧烈，故而加工出的产品尺寸极不稳定，当用去刀具总寿命5-10%以后，刀具磨损程度平缓，零件的加工尺寸稳定）；f)在机器能力测试开始前，必须把可调整的刀具和机器参数调整到公差中值；g)在机器能力测试中不允许调整或更换参数和刀具；h)在机器能力测试中如果出现机械故障，如测试中刀具损坏、停电，则必须重新开始测试；i)机器能力测试只允许在已预热的机器上进行，对不同的机器来说预热的情况是不同的，一般至少0.5～1小时；j)在机器能力测试中，对零件的测量必须按照规定在某个确定的位置进行测量。4.5机器能力指数（Cm、Cmk）计算4.5.1公差与生产设备的加工离散之比称作“机器能力”。4.5.2机器能力是否满足要求必须考虑到被加工的质量特性值要求，所以我们引入了机器能力指数的概念：Cm=T/6σ=(USL-LSL)/6σ。4.5.3在实际的加工过程中我们经常发现：公差中心和分布中心不重合的情况，因此引入了Cmk的概念：Cmk=Zmin=Min{(USL-X)/3σ,(X-LSL)/3σ}浙江升华强磁材料有限...
