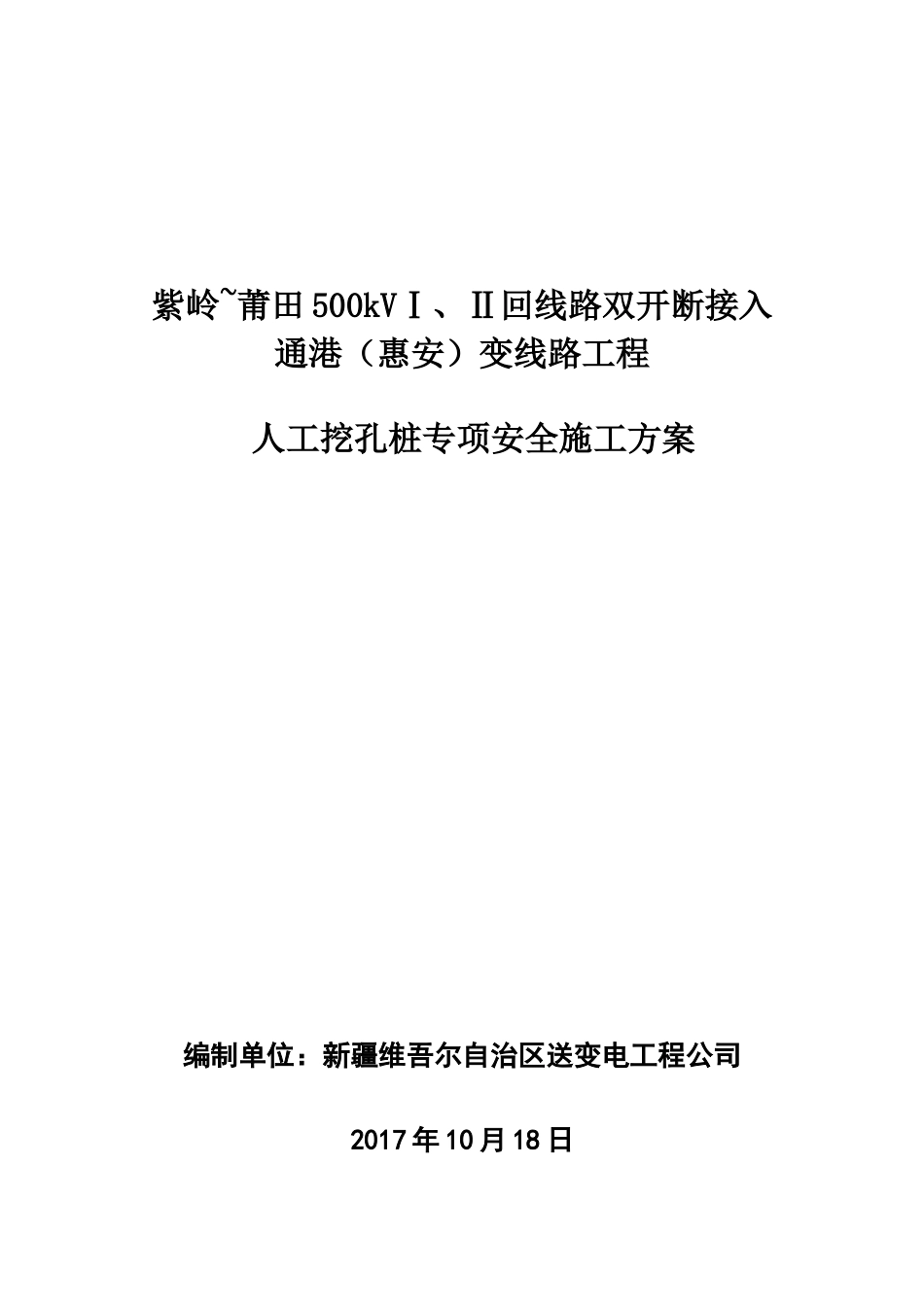

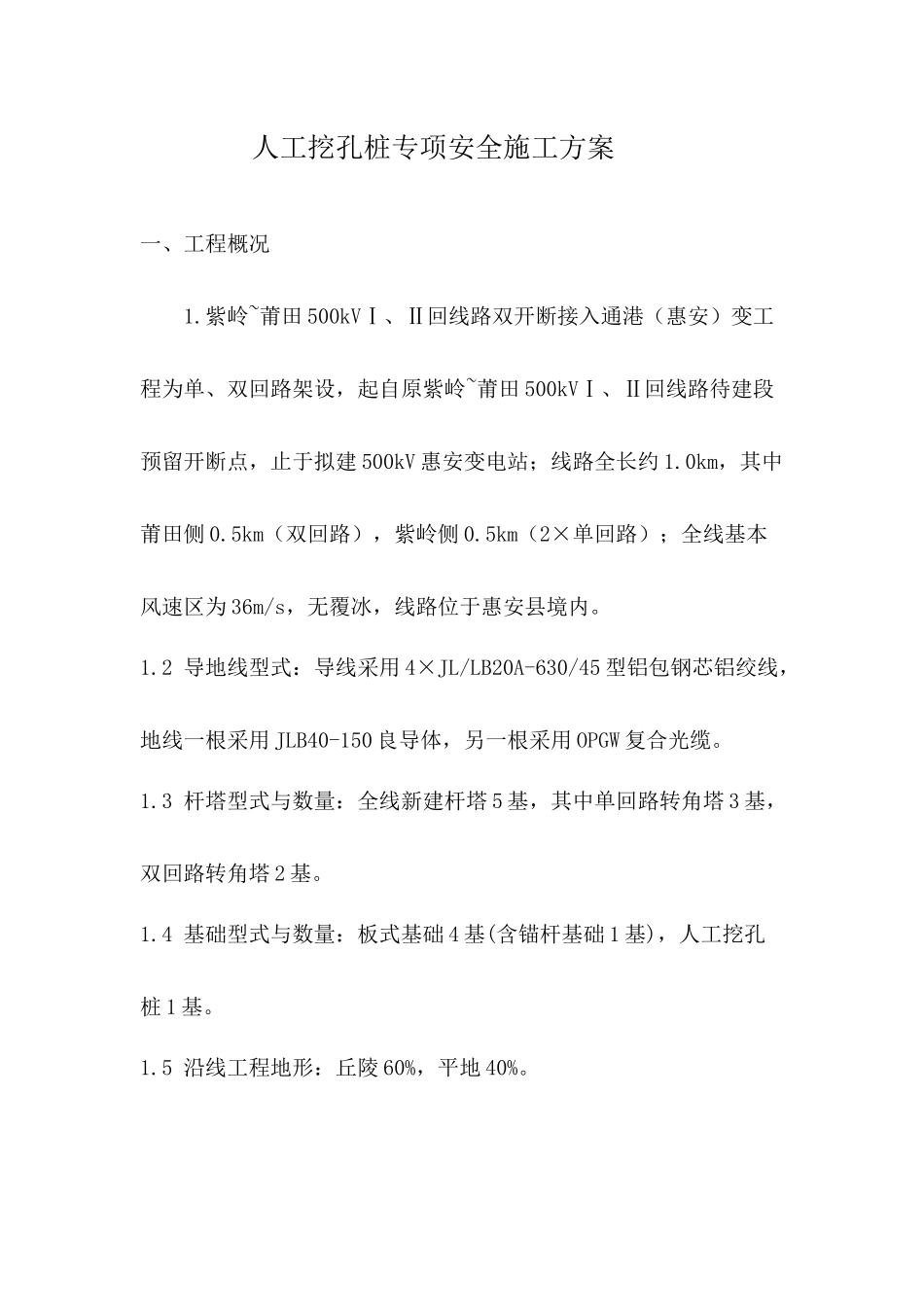

紫岭~莆田500kVⅠ、Ⅱ回线路双开断接入通港（惠安）变线路工程人工挖孔桩专项安全施工方案编制单位：新疆维吾尔自治区送变电工程公司2017年10月18日人工挖孔桩专项安全施工方案一、工程概况1.紫岭~莆田500kVⅠ、Ⅱ回线路双开断接入通港（惠安）变工程为单、双回路架设，起自原紫岭~莆田500kVⅠ、Ⅱ回线路待建段预留开断点，止于拟建500kV惠安变电站；线路全长约1.0km，其中莆田侧0.5km（双回路），紫岭侧0.5km（2×单回路）；全线基本风速区为36m/s，无覆冰，线路位于惠安县境内。1.2导地线型式：导线采用4×JL/LB20A-630/45型铝包钢芯铝绞线，地线一根采用JLB40-150良导体，另一根采用OPGW复合光缆。1.3杆塔型式与数量：全线新建杆塔5基，其中单回路转角塔3基，双回路转角塔2基。1.4基础型式与数量：板式基础4基(含锚杆基础1基)，人工挖孔桩1基。1.5沿线工程地形：丘陵60%，平地40%。1.6工地交通运输情况：工地平均运距：汽车运输平均运距5km，人力运输平均运距0.2km。2.地形地貌本段线路位于台商投资区张坂镇后曾村西北侧130米，西距泉州市28公里（直线距离），北距惠安县城10公里（直线距离），场地北侧约600米为林前村，东侧紧邻县道X355；场地西北部地势较高，属剥蚀残丘地貌，山坡上孤石随处可见；站址东南部地势较低，属山麓斜坡冲洪积地，残丘间夹着4条小冲沟，雨季冲沟中水流较大；地形总体呈西高东低，起伏较大，地面高程63-87米；场地地势较高处为山坡林地，地势较低处为旱地，原种植花生地瓜等农作物，现已为荒地，长有杂草；附近有主干道公路，交通便利。3.气象水文条件本段线路位于台商投资区张坂镇,从位置分析，该地属南亚热带，基本无冬、暖热湿润，具有明显的海洋性气候特征；其气候主要特征有：平均气温约19.9℃；相对平均湿度约81％；平均年降雨量约1045.1㎜；4.地层与岩性根据钻探揭露及现场调查，冲沟与山麓斜坡冲洪积平地主要位于东南侧，根据现场勘查揭示结果，上部主要分布冲洪积沙层，残积沙质粘性土层，下伏花岗岩风化层；根据现场调查结果将地层自上而下分述如下：4.2粗砾砂：由冲洪积蓄而成，本层分布于东南侧地势较低处的冲洪积平地和冲沟处，在本段线路西侧也零星分布；厚度比较大，层厚约0.2-2.9米；4.3泥质中粗砂：由冲洪积蓄而成，本层仅分布于靠近线路的东侧角落冲洪积凹地处，层厚约1.15-3.3米；4.4残积砂质粘性土：土层由花岗岩风化而成，主要分布在中部丘陵，厚度变化较大，层厚约0.8-4.3米；4.5全风化花岗岩：本层分布较广，部分地段缺失，厚度变化较大，层厚约0.3-3.5米；4.6强风化花岗岩：本岩性分为砂土状及碎块状两种，本层都有分布，厚度变化较大，砂土状厚度约0-17.7米，碎块状厚度约0.2-8.5米，层顶埋深0-20.4米，层顶标高53.53-81.1米；4.7中风化花岗岩：本层主要分布此段线路，残丘高处常见基岩直接裸露，顶面起伏较大，层顶埋深0-22.1米，层顶标高50.91-86.58米。二、施工准备2.1技术准备（1）人工挖孔桩适用于持力层埋藏较浅、单桩承载力要求较高的基础。挖孔桩受力性能可靠，结构传力明确，沉降量小；成孔后可直观检查孔内直径、垂直度及持力层的土质情况，保证桩的质量。工程造价相对低廉；不需要大型机械设备，施工操作工艺简单，因此被广泛应用于大直径灌注桩施工。结合本项目实际情况，选用人工挖孔灌注桩施工工艺。（2）组建以项目经理、项目技术负责人为核心的技术管理体系，下设施工技术、质量、材料、资料、计划等分支部门。（3）审查施工图纸，提出合理化建议，取得建设单位和设计单位同意，以达到节约投资、加快进度、保证质量和施工简便的目的，并提出合理性的审图意见。（4）施工之前作好开工报告，作好桩基分部施工方案，作好分项工程技术交底。（5）建立完善的信息、资料档案制度。（6）编制钢筋、水泥、木材、等材料计划，相应编制材料试验计划，指导材料定货、供应和技术把关。（7）按资源计划安排机械设备，周转工具进场，并完备相应手续。（8）建立完善的质量保证体系。（9）会同勘察设计、建设单位、监理单位等部门复核定点坐标、及验基。（10）做好对班组人员的技术，安全交底工作。开工前,必须强调劳动纪...
