忻州移动外墙幕墙施工方案VIP免费

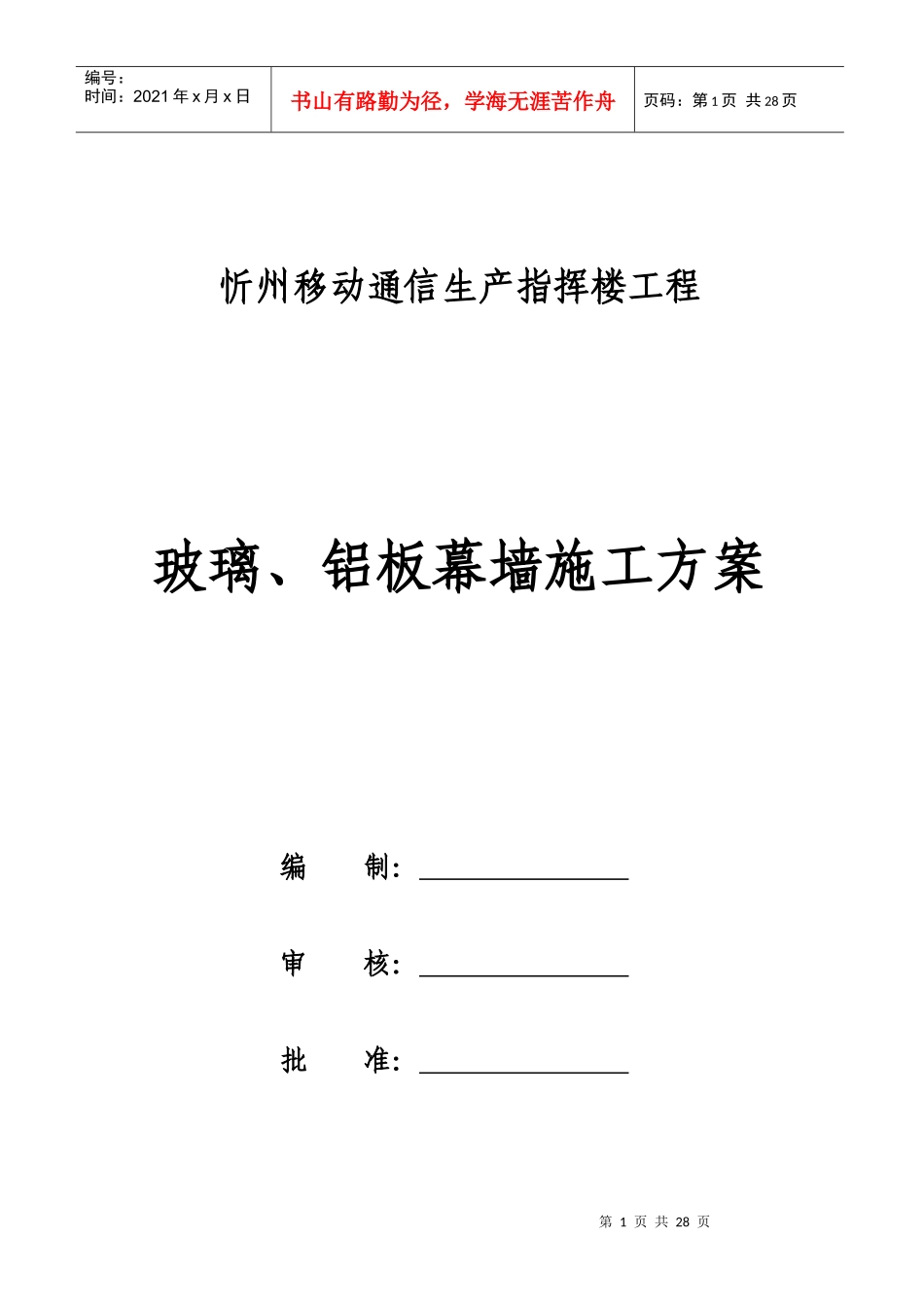

忻州移动外墙幕墙施工方案_第1页
1/28

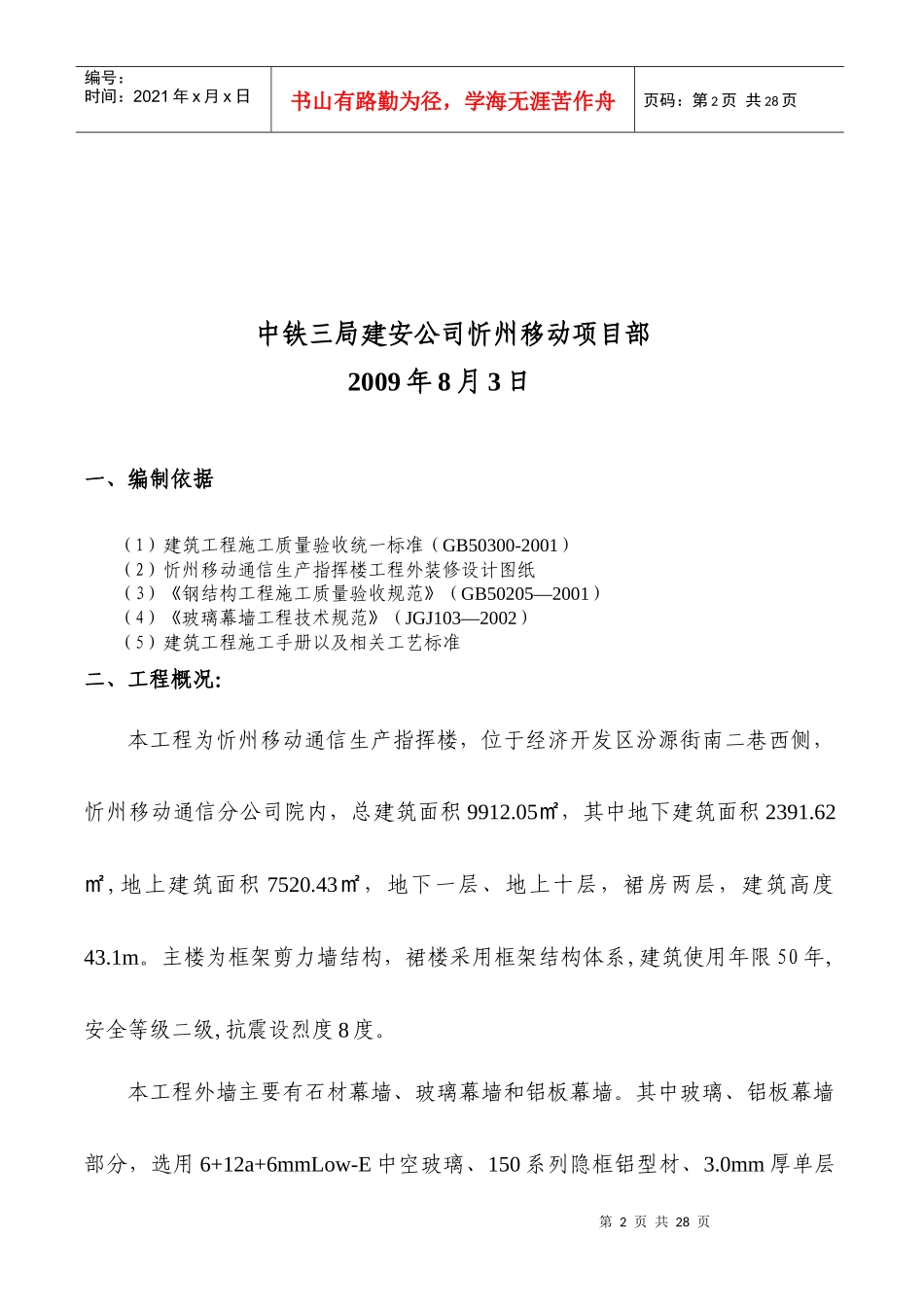

忻州移动外墙幕墙施工方案_第2页
2/28

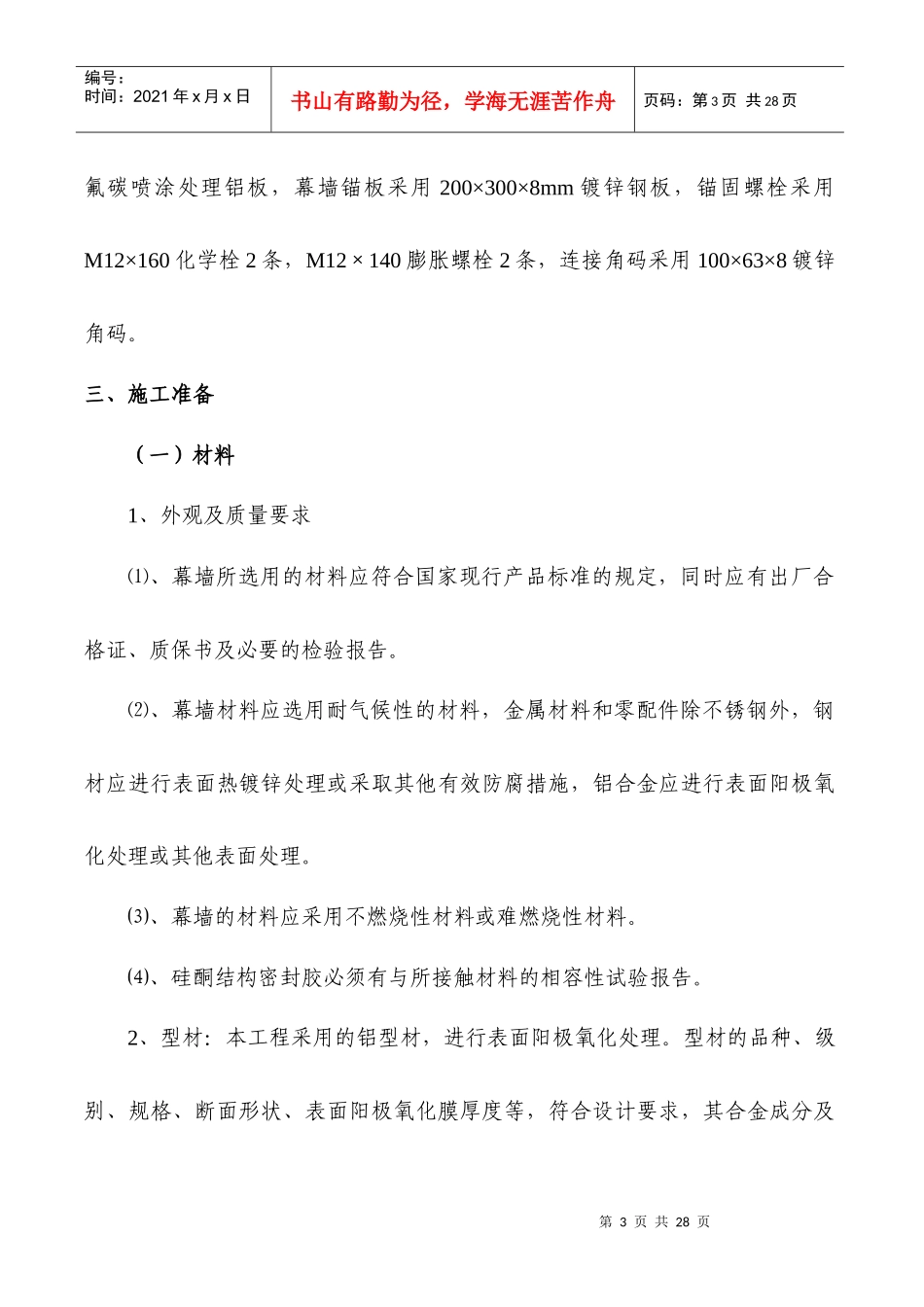

忻州移动外墙幕墙施工方案_第3页
3/28
第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页忻州移动通信生产指挥楼工程玻璃、铝板幕墙施工方案编制:审核:批准:第2页共28页第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页中铁三局建安公司忻州移动项目部2009年8月3日一、编制依据(1)建筑工程施工质量验收统一标准(GB50300-2001)(2)忻州移动通信生产指挥楼工程外装修设计图纸(3)《钢结构工程施工质量验收规范》(GB50205—2001)(4)《玻璃幕墙工程技术规范》(JGJ103—2002)(5)建筑工程施工手册以及相关工艺标准二、工程概况:本工程为忻州移动通信生产指挥楼,位于经济开发区汾源街南二巷西侧,忻州移动通信分公司院内,总建筑面积9912.05㎡,其中地下建筑面积2391.62㎡,地上建筑面积7520.43㎡,地下一层、地上十层,裙房两层,建筑高度43.1m。主楼为框架剪力墙结构,裙楼采用框架结构体系,建筑使用年限50年,安全等级二级,抗震设烈度8度。本工程外墙主要有石材幕墙、玻璃幕墙和铝板幕墙。其中玻璃、铝板幕墙部分,选用6+12a+6mmLow-E中空玻璃、150系列隐框铝型材、3.0mm厚单层第3页共28页第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页氟碳喷涂处理铝板,幕墙锚板采用200×300×8mm镀锌钢板,锚固螺栓采用M12×160化学栓2条,M12×140膨胀螺栓2条,连接角码采用100×63×8镀锌角码。三、施工准备(一)材料1、外观及质量要求⑴、幕墙所选用的材料应符合国家现行产品标准的规定,同时应有出厂合格证、质保书及必要的检验报告。⑵、幕墙材料应选用耐气候性的材料,金属材料和零配件除不锈钢外,钢材应进行表面热镀锌处理或采取其他有效防腐措施,铝合金应进行表面阳极氧化处理或其他表面处理。⑶、幕墙的材料应采用不燃烧性材料或难燃烧性材料。⑷、硅酮结构密封胶必须有与所接触材料的相容性试验报告。2、型材:本工程采用的铝型材,进行表面阳极氧化处理。型材的品种、级别、规格、断面形状、表面阳极氧化膜厚度等,符合设计要求,其合金成分及第4页共28页第3页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共28页机械性能有生产厂家的合格证明,并符合现行国家有关标准。进入现场要进行外观检查;要平直规方,表面无污染、麻面、凹坑、划痕、翘曲等缺陷。3、建筑密封材料玻璃幕墙采用的橡胶制品采用三元乙丙橡胶;密封胶条应为挤出成型,橡胶块应为压模成型。密封胶条的技术要求应符合国家现行行业标准《玻璃幕墙工程技术规范》的规定,玻璃幕墙应采用中性硅酮耐候密封胶,其性能应符合表2.1.5.1的规定。结构硅酮密封胶应采用高模数中性胶;硅酮结构密封胶分单组份和双组份,其性能应符合现行国家标准《建筑用硅酮结构密封胶》(GB16776)的规定。其性能应符合表2.1.5.2的规定。(二)主要机具计划投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率生产能力m3/h到达工地时间备注1冲击钻10国产1KW开工既到2手电钻15国产0.5KW开工既到3切割机4国产1KW开工既到第5页共28页第4页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共28页4角磨机2国产0.3KW开工既到5开槽机3国产0.2KW开工既到6水平仪10国产开工既到7电焊机3国产6KW开工既到8靠尺5国产开工既到9射钉枪5国产开工既到10汽钉枪5国产开工既到14电焊机6国产66KW开工既到15台钻1国产开工既到16胶枪30国产开工既到(三)作业条件1、主体结构完工并达到施工验收规范的要求,现场清理干净,幕墙安装应在二次装修之前进行。2、可能对幕墙施工环境造成严重污染的分项工程应安排在幕墙施工前进行。3、应有土建移交的控制线和基准线。4、幕墙与主体结构连接的预埋件,应在主体结构施工时按设计要求埋设。5、吊篮等垂直运输设备安设就位。6、脚手架等操作平台搭设就位。7、幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求。第6页共28页第5页共28页设计院交底及图纸洽商确认结构偏差实测施工单位二次设计排版放线与验线向厂方交底与加工定货...
