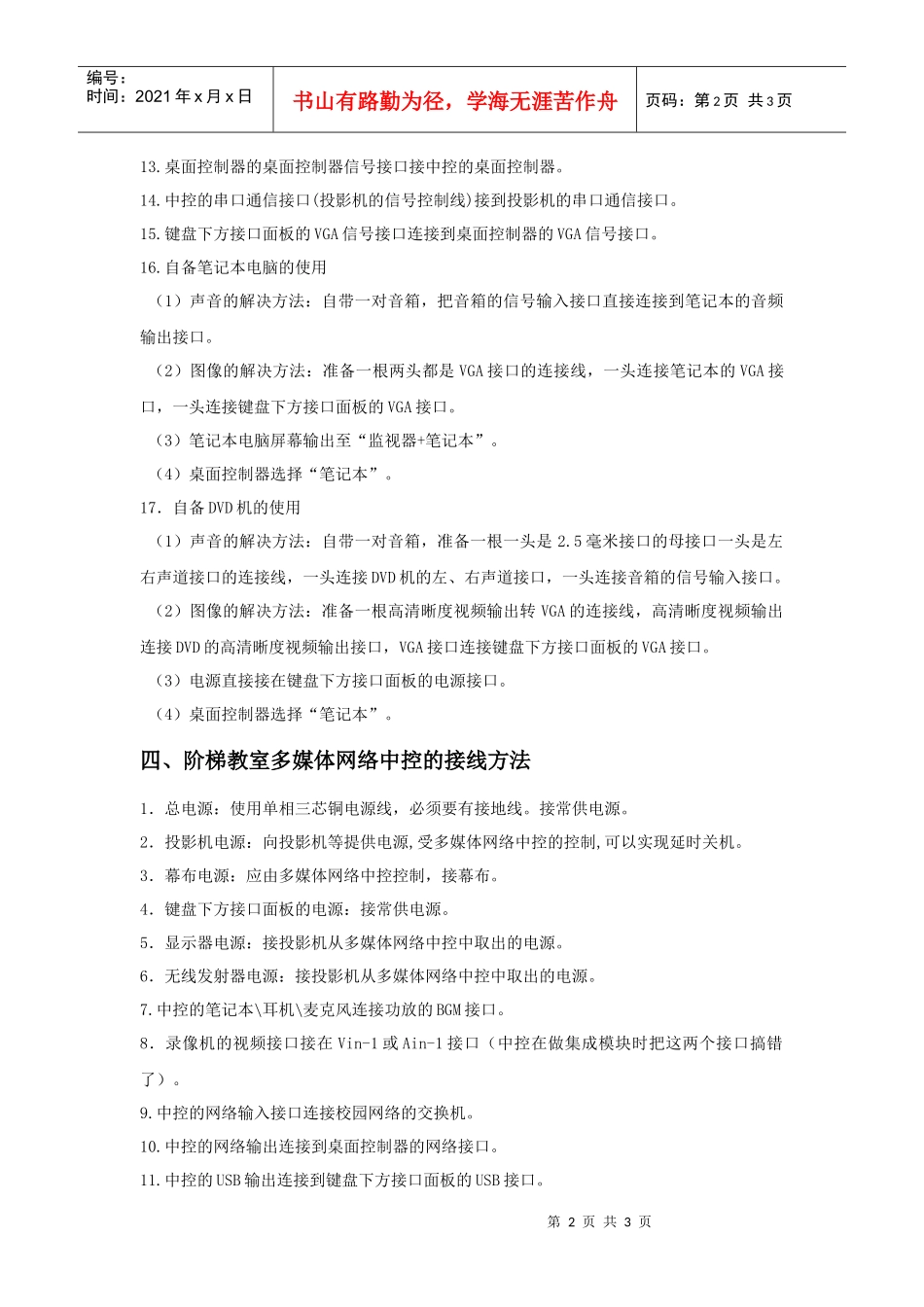

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页多媒体教学系统接线方法一、多媒体网络中控外部接口图二、电源介绍1．由地面引出的常供电源插座。2．由中控投影机引出的延时电源插座。三、普通教室多媒体系统的接线方法1．总电源：使用单相三芯铜电源线，必须要有接地线。接常供电源。2．投影机电源：向投影机等提供电源,受多媒体网络中控的控制,可以实现延时关机。3．幕布电源：应由多媒体网络中控控制，接幕布。4．键盘下方接口面板的电源：接常供电源。5．显示器电源：接投影机从多媒体网络中控中取出的电源。6.中控的笔记本\耳机\麦克风连接耳机，麦克风,或连接到键盘下方接口面板AUDIO接口。7．录像机的视频接口接在Vin-1或Ain-1接口（中控在做集成模块时把这两个接口搞错了）。8．中控的网络输入接口连接校园网络的交换机。9．中控的网络输出连接到桌面控制器的网络接口。10.中控的USB输出连接到键盘下方接口面板的USB接口。11.中控的投影接口连接到投影机。12.中控的显示器接口连接的电脑显示器接口。第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页13.桌面控制器的桌面控制器信号接口接中控的桌面控制器。14.中控的串口通信接口(投影机的信号控制线)接到投影机的串口通信接口。15.键盘下方接口面板的VGA信号接口连接到桌面控制器的VGA信号接口。16.自备笔记本电脑的使用（1）声音的解决方法：自带一对音箱，把音箱的信号输入接口直接连接到笔记本的音频输出接口。（2）图像的解决方法：准备一根两头都是VGA接口的连接线，一头连接笔记本的VGA接口，一头连接键盘下方接口面板的VGA接口。（3）笔记本电脑屏幕输出至“监视器+笔记本”。（4）桌面控制器选择“笔记本”。17．自备DVD机的使用（1）声音的解决方法：自带一对音箱，准备一根一头是2.5毫米接口的母接口一头是左右声道接口的连接线，一头连接DVD机的左、右声道接口，一头连接音箱的信号输入接口。（2）图像的解决方法：准备一根高清晰度视频输出转VGA的连接线，高清晰度视频输出连接DVD的高清晰度视频输出接口，VGA接口连接键盘下方接口面板的VGA接口。（3）电源直接接在键盘下方接口面板的电源接口。（4）桌面控制器选择“笔记本”。四、阶梯教室多媒体网络中控的接线方法1．总电源：使用单相三芯铜电源线，必须要有接地线。接常供电源。2．投影机电源：向投影机等提供电源,受多媒体网络中控的控制,可以实现延时关机。3．幕布电源：应由多媒体网络中控控制，接幕布。4．键盘下方接口面板的电源：接常供电源。5．显示器电源：接投影机从多媒体网络中控中取出的电源。6．无线发射器电源：接投影机从多媒体网络中控中取出的电源。7.中控的笔记本\耳机\麦克风连接功放的BGM接口。8．录像机的视频接口接在Vin-1或Ain-1接口（中控在做集成模块时把这两个接口搞错了）。9.中控的网络输入接口连接校园网络的交换机。10.中控的网络输出连接到桌面控制器的网络接口。11.中控的USB输出连接到键盘下方接口面板的USB接口。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页12.中控的投影接口连接到投影机。13.中控的显示器接口连接的电脑显示器接口。14.桌面控制器的桌面控制器信号接口接中控的桌面控制器。15.中控的串口通信接口(投影机的信号控制线）接到投影机的串口通信接口。16.键盘下方接口面板的VGA信号接口连接到桌面控制器的VGA信号接口。17.键盘下方接口面板的左、右(L，R)声道接口连接到功放的DVD左、右声道接口。18.无线发射器的输出接功放的MIC口。19.自备笔记本电脑的使用（1）声音的解决方法：准备一根一头两个梅花接口、一头2.5毫米接口连接线，2.5毫米接口连接笔记本的音频输出接口，梅花接口连接键盘下方接口面板的左、右(L，R)声道接口。（2）图像的解决方法：准备一根两头都是VGA接口的连接线，一头连接笔记本的VGA接口，一头连接键盘下方接口面板的VGA接口。（3）笔记本电脑屏幕输出至“监视器+笔记本”。（4）桌面控制器选择笔记本。20．自备DVD机的使用（1）声音的解决方...
