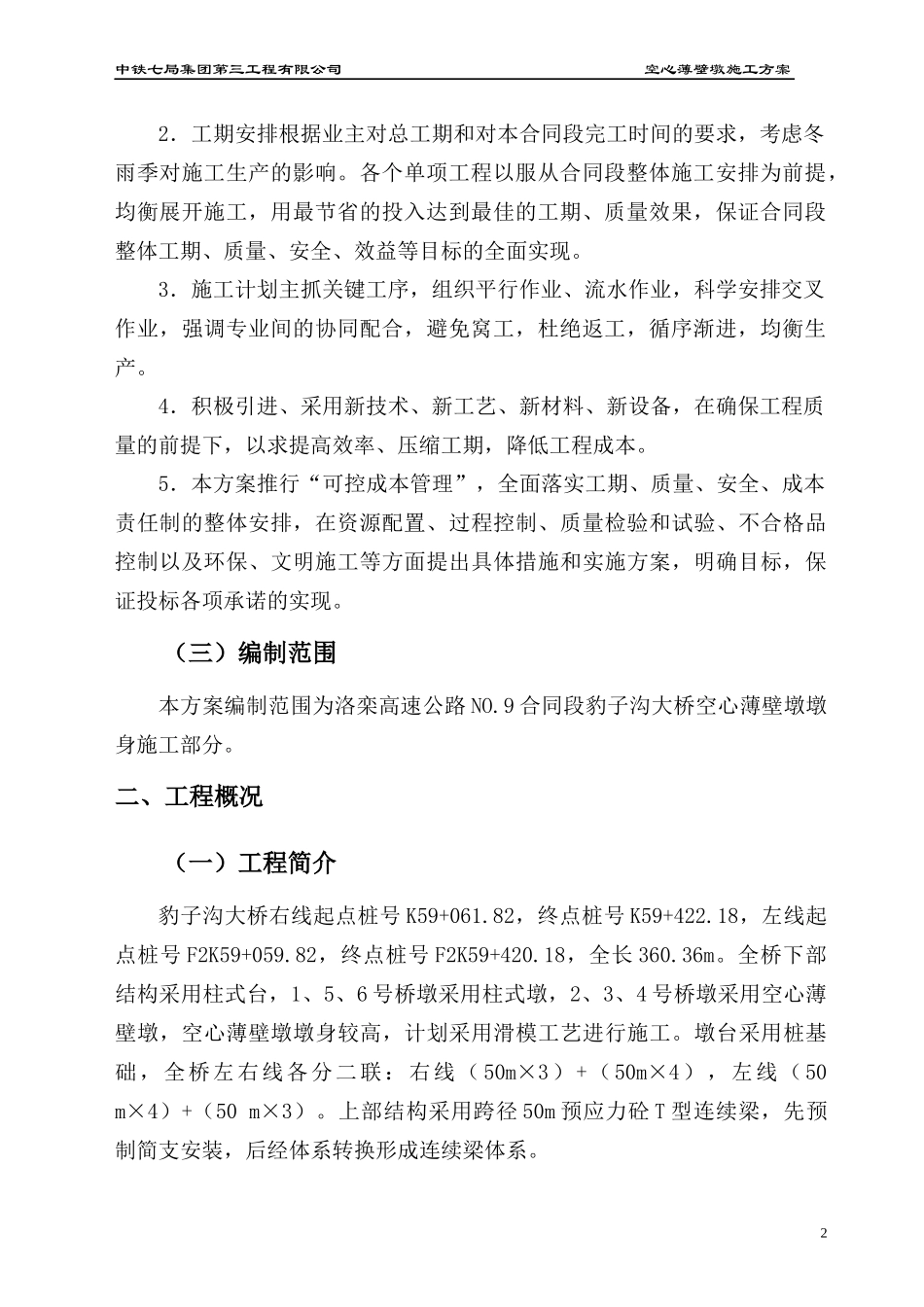

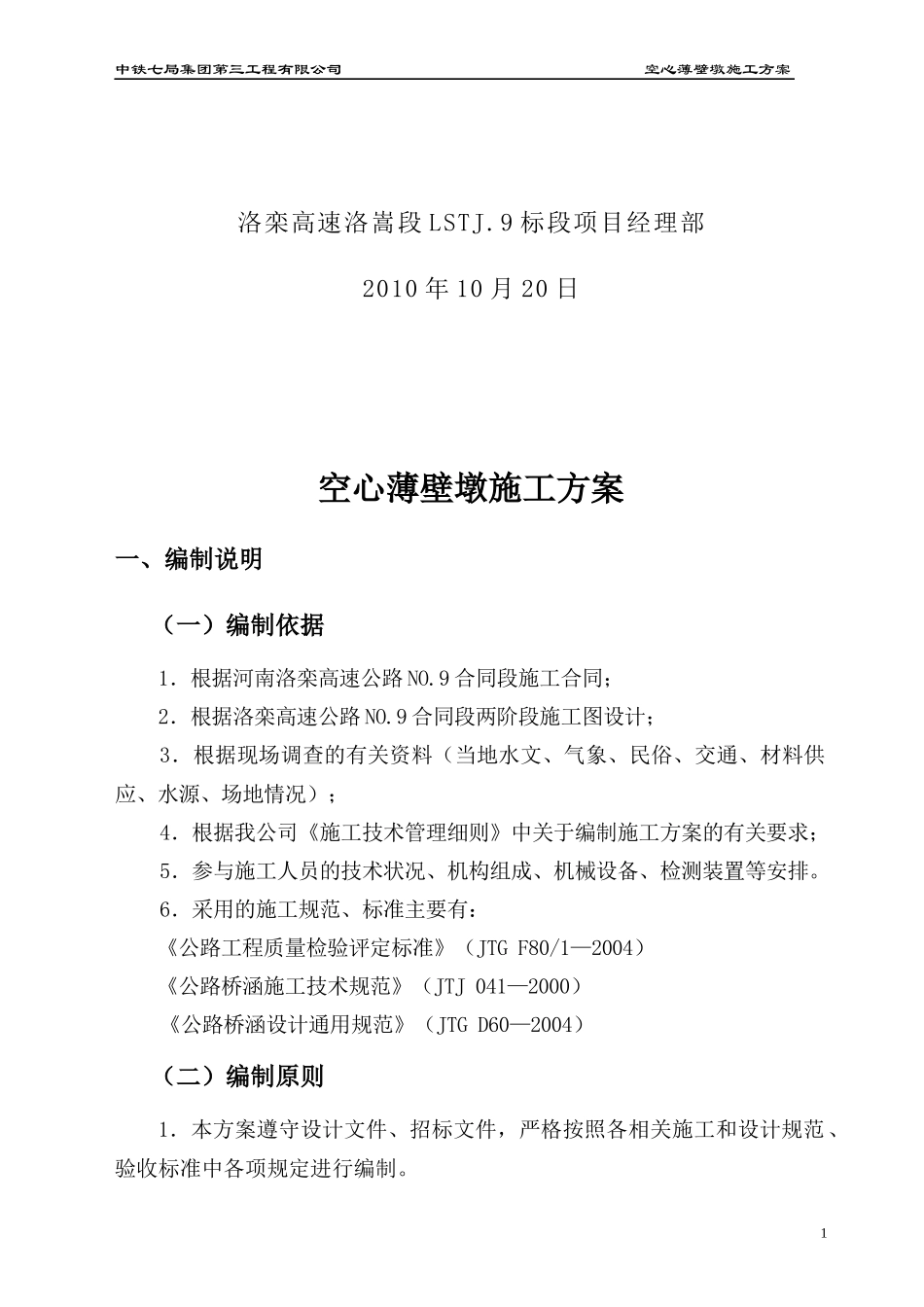

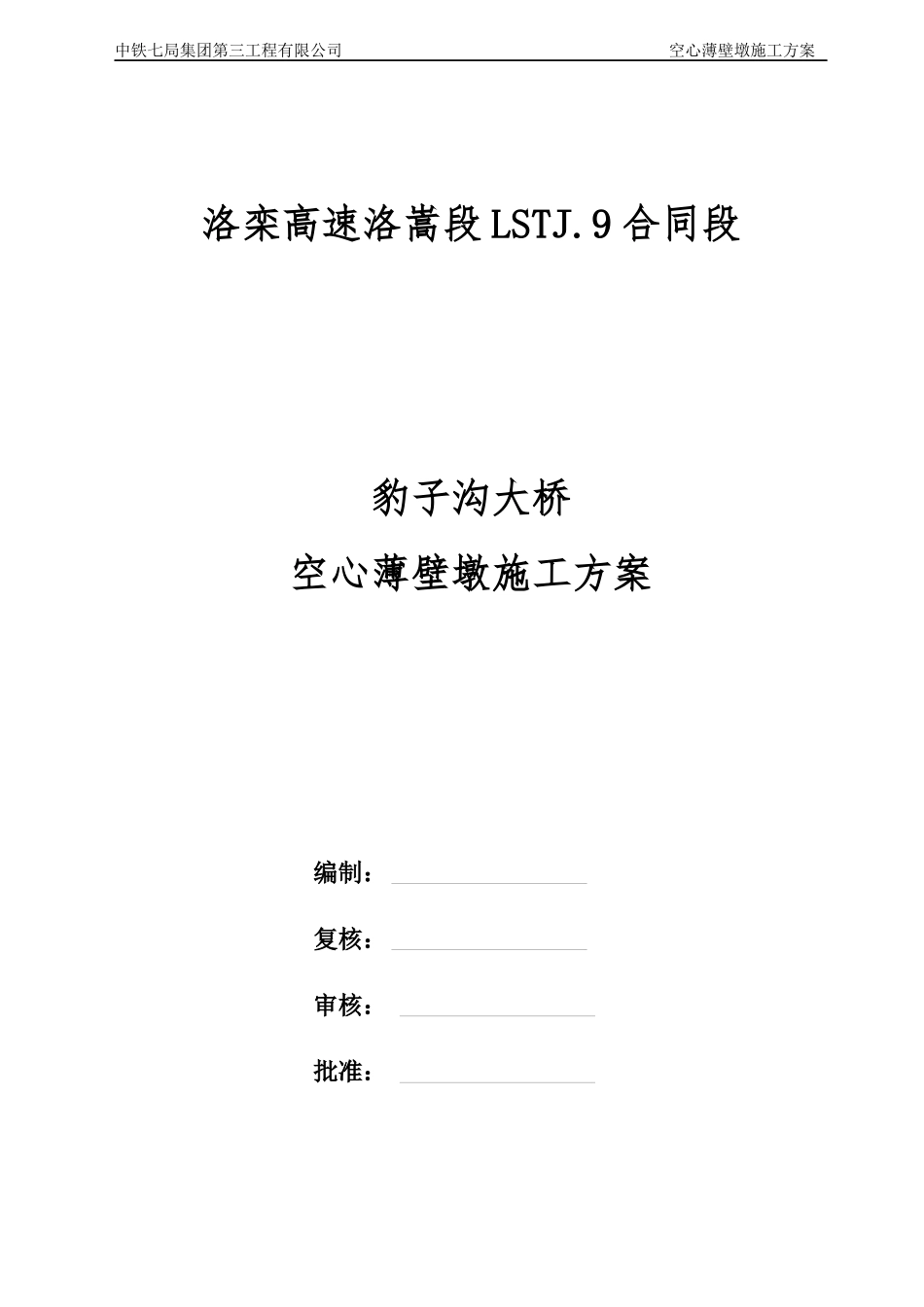

中铁七局集团第三工程有限公司空心薄壁墩施工方案洛栾高速洛嵩段LSTJ.9合同段豹子沟大桥空心薄壁墩施工方案编制：复核：审核：批准：中铁七局集团第三工程有限公司空心薄壁墩施工方案洛栾高速洛嵩段LSTJ.9标段项目经理部2010年10月20日空心薄壁墩施工方案一、编制说明（一）编制依据1．根据河南洛栾高速公路NO.9合同段施工合同；2．根据洛栾高速公路NO.9合同段两阶段施工图设计；3．根据现场调查的有关资料（当地水文、气象、民俗、交通、材料供应、水源、场地情况）；4．根据我公司《施工技术管理细则》中关于编制施工方案的有关要求；5．参与施工人员的技术状况、机构组成、机械设备、检测装置等安排。6．采用的施工规范、标准主要有：《公路工程质量检验评定标准》（JTGF80/1—2004）《公路桥涵施工技术规范》（JTJ041—2000）《公路桥涵设计通用规范》（JTGD60—2004）（二）编制原则1．本方案遵守设计文件、招标文件，严格按照各相关施工和设计规范、验收标准中各项规定进行编制。1中铁七局集团第三工程有限公司空心薄壁墩施工方案2．工期安排根据业主对总工期和对本合同段完工时间的要求，考虑冬雨季对施工生产的影响。各个单项工程以服从合同段整体施工安排为前提，均衡展开施工，用最节省的投入达到最佳的工期、质量效果，保证合同段整体工期、质量、安全、效益等目标的全面实现。3．施工计划主抓关键工序，组织平行作业、流水作业，科学安排交叉作业，强调专业间的协同配合，避免窝工，杜绝返工，循序渐进，均衡生产。4．积极引进、采用新技术、新工艺、新材料、新设备，在确保工程质量的前提下，以求提高效率、压缩工期，降低工程成本。5．本方案推行“可控成本管理”，全面落实工期、质量、安全、成本责任制的整体安排，在资源配置、过程控制、质量检验和试验、不合格品控制以及环保、文明施工等方面提出具体措施和实施方案，明确目标，保证投标各项承诺的实现。（三）编制范围本方案编制范围为洛栾高速公路NO.9合同段豹子沟大桥空心薄壁墩墩身施工部分。二、工程概况（一）工程简介豹子沟大桥右线起点桩号K59+061.82，终点桩号K59+422.18，左线起点桩号F2K59+059.82，终点桩号F2K59+420.18，全长360.36m。全桥下部结构采用柱式台，1、5、6号桥墩采用柱式墩，2、3、4号桥墩采用空心薄壁墩，空心薄壁墩墩身较高，计划采用滑模工艺进行施工。墩台采用桩基础，全桥左右线各分二联：右线（50m×3）+（50m×4），左线（50m×4）+（50m×3）。上部结构采用跨径50m预应力砼T型连续梁，先预制简支安装，后经体系转换形成连续梁体系。2中铁七局集团第三工程有限公司空心薄壁墩施工方案（二）空心薄壁墩主要工程数量序号部位单位高度备注1左线2#m35等截面2左线3#m65变截面3左线4#m61.5变截面4右线2#m41等截面5右线3#m67变截面6右线4#m62变截面三、施工准备及安排1、管理人员配置工程现场管理人员表序号姓名职务备注1魏跃东项目经理工程负责人2虞文中项目副经理生产负责人3桂文才测量主管测量负责人4赵文超物资部长物资负责人5陈超峰工区负责人技术负责人8饶正理安全总监安全负责人9李忠义试验室主任试验负责人2、施工人员配置采用两班12小时作业方式。工程现场施工人力表工程名称豹子沟大桥空心薄壁墩桩号或位置3中铁七局集团第三工程有限公司空心薄壁墩施工方案序号工种人数工作经验技术工人技术工人305年以上技术员45年以上现场施工队长28年以上小计36普通工人人数基本工人303年以上小计30合计66施工机械配置四、施工方案(一)施工准备1、进行桩位、薄壁墩四角点放样，并经测量监理工程师复核无误。工程名称豹子沟大桥桩号或位置豹子沟大桥空心薄壁墩机械设备名称型号台（套）数工作状态新旧程度备注吊车25T1良好新卷扬机5T8良好旧发电机150kw1良好新搅拌站JS7501良好新砼运输罐车9m35良好新千斤顶HM-10020良好新桁架梁4良好新模板4良好新提升架4良好新龙门架2良好新4中铁七局集团第三工程有限公司空心薄壁墩施工方案2、承台混凝土基础面进行凿毛、冲洗等各项工作。3、施工现场做好路通、电通、水通；通往施工现场的施工便道宽约6米，施工临时用电埋设电缆至施工现场，临时用水在...
