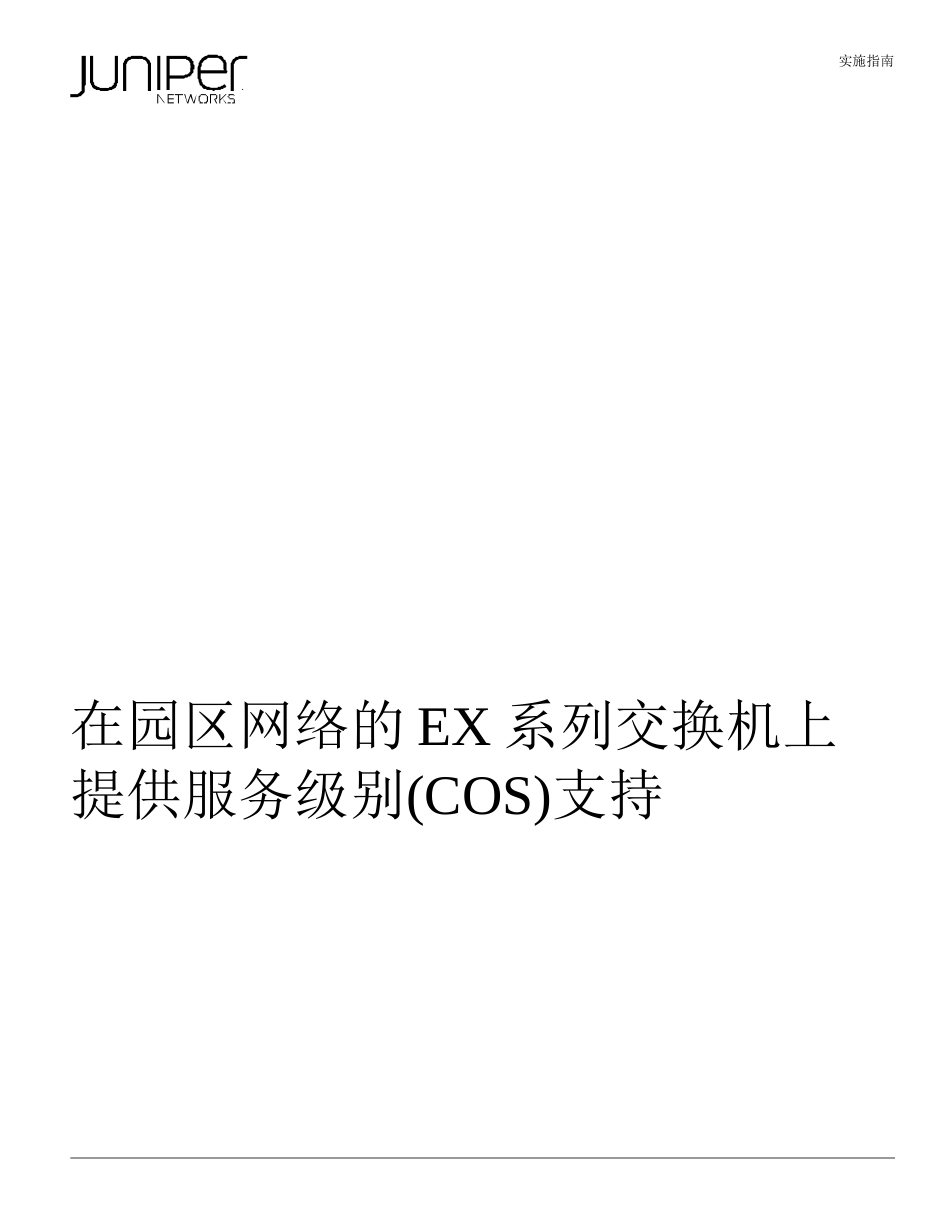

在园区网络的EX系列交换机上提供服务级别(COS)支持实施指南瞻博网络尽力确保本指南提供的信息准确无误，但不对信息的准确性负责。本文档会提及第三方的产品和相关的技术细节，瞻博网络不会为这些产品提供任何支持。本指南的所有信息都是“按原样”提供。瞻博网络及其供应商在此声明，不对本指南及包含的信息提供任何明示、暗示或法定的担保，包括但不限于产品的适销性、适用于特定用途和非侵权信息，或者其它的交易、使用信息。Copyright©2010,JuniperNetworks,Inc.1实施指南-在园区局域网的EX系列交换机上提供服务级别(CoS)支持目录2Copyright©2010,JuniperNetworks,Inc.实施指南-在园区局域网的EX系列交换机上提供服务级别(CoS)支持图表Copyright©2010,JuniperNetworks,Inc.3实施指南-在园区局域网的EX系列交换机上提供服务级别(CoS)支持概述在任何网络中，部署CoS都是一项复杂和充满挑战的任务。在部署CoS，特别在整个园区网络中部署CoS时，您必须确定需要配置的队列数量以及需要分配的缓冲区或带宽大小。本实施指南主要介绍，在采用瞻博网络EX系列以太网交换机的园区网络中，应该在哪些位置、以哪种方式配置CoS。范围本文档重点介绍在园区网络双层网络中，如何使用瞻博网络EX系列交换机（EX2200、EX3200、独立或集群交换配置的EX4200、EX8200以太网交换机）在单播和多播环境中部署CoS。本文档还将介绍如何配置接入交换机和核心交换机，并根据需要列出了相关的技巧和注意事项。本文档面向瞻博网络的系统工程师(SE)、专业服务机构和客户，并尽可能适用于最广泛的读者。本文档的读者应该熟悉瞻博网络Junos操作系统、Junos命令行界面(CLI)和一般的交换机术语，并且基本了解802.1p和差别服务码点(DSCP)。设计注意事项为什么要部署CoS？在讨论实施细节之前，首先需要回答的问题是：“我有必要为网络提供CoS支持吗？”令人遗憾的是，这个问题并不能简单地用“是”或“否”来回答，而是取决于多种因素。我们不能完全根据系统报告的丢包数量来制定CoS决策。在制定CoS决策时，还需要考虑最终用户的体验质量(QoE)，以及应用是否需要满足某些服务要求。其它应该考虑的因素包括最终用户是否察觉到应用性能问题，例如超时、延迟时间长、语音或视频质量问题（如不连贯或不完整的传输、异常或不断缓冲的视频流）。如果遇到这些问题，建议将CoS视为可供选择的解决方案。除了带宽不足会影响体验质量外，其它多种因素也可能影响体验质量，如网络设计、机箱架构和流量模式等。引发此类问题的原因往往是多对一关系的端口争用、速度差异或数据包被其它的应用数据包阻塞。CoS与QoSCoS（服务级别）经常被当作QoS（服务质量）的同义词，但必须指出，CoS和QoS虽然相似，实则是两种不同的技术。QoS是流量工程的概念，它支持网络管理员在网络拥塞时管理资源和带宽的分配，但并不保证提供高质量的服务，只是保留网络资源来帮助获得应用需要的服务质量。CoS利用常见的服务要求（如流量优先级、延迟和抖动等）来定义流量组，而QoS主要通过管理网络资源来满足流量组的服务级别要求。Junos操作系统的CoS模型将相似的流量分成类别组（转发类别）。每个转发类别将对特定服务提出了质量要求。网络架构在园区网络中，利用EX系列交换机部署CoS的主要优势包括：所有EX系列平台都运行Junos操作系统；IPv4和IPv6单播和多播为任意大小的数据包提供线速性能；高端口密度。线速性能与高端口密度能够支持用户简化网络，从三层架构迁移到两层架构。网络层数减少后，网络跳数随之减少，由此缩短了延迟时间。您甚至可利用集群交换技术进一步简化网络。但本文档不讨论园区网络架构，也不介绍如何使用集群交换技术来设计网络。architectures/8030005-en.pdf)。4Copyright©2010,JuniperNetworks,Inc.实施指南-在园区局域网的EX系列交换机上提供服务级别(CoS)支持本文档将重点讨论如何在两层架构中实施CoS，不考虑园区网络中的L3边界，而假定L3边界位于核心层或接入层中。对于采用EX系列交换机的三层网络，您可将两层设计的核心配置应用于三层设计中的核心和汇聚设备上。硬件要求虽然后面的图表未指出具体的EX系列交换机平台，但...
