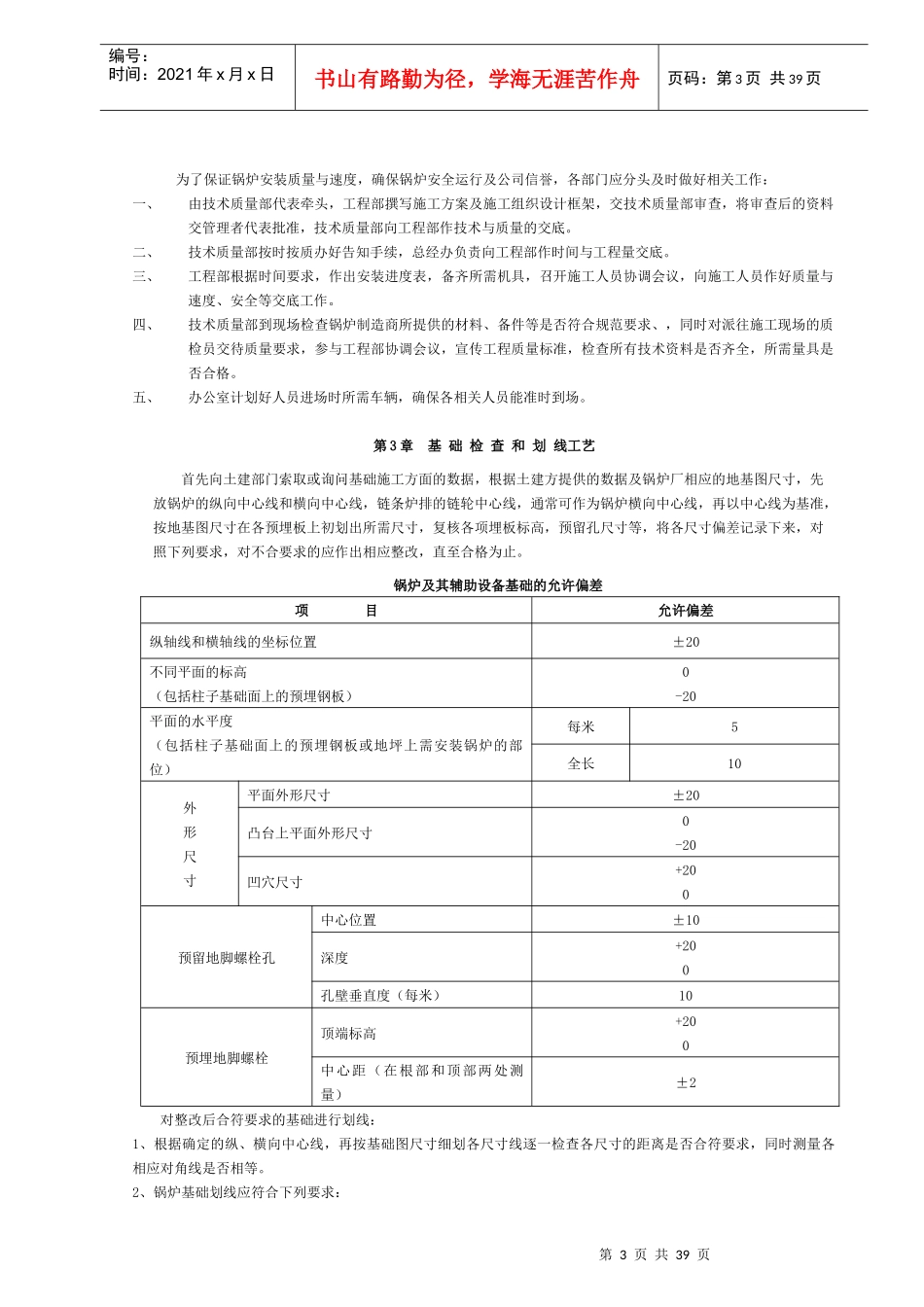

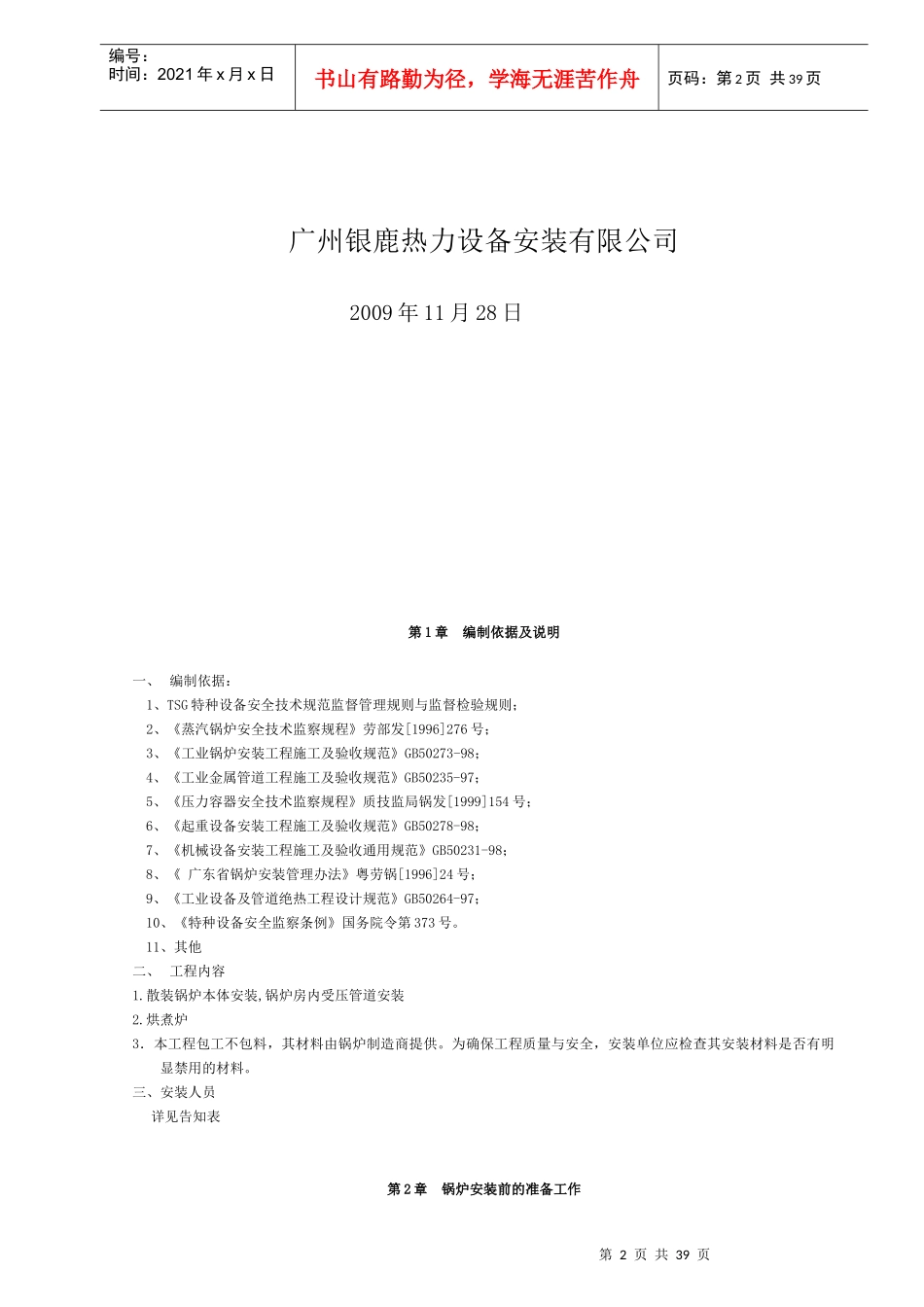

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页SHX15-1.25-AI散装锅炉安装施工方案编制：审核：批准：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页广州银鹿热力设备安装有限公司2009年11月28日第1章编制依据及说明一、编制依据：1、TSG特种设备安全技术规范监督管理规则与监督检验规则；2、《蒸汽锅炉安全技术监察规程》劳部发[1996]276号；3、《工业锅炉安装工程施工及验收规范》GB50273-98；4、《工业金属管道工程施工及验收规范》GB50235-97；5、《压力容器安全技术监察规程》质技监局锅发[1999]154号；6、《起重设备安装工程施工及验收规范》GB50278-98；7、《机械设备安装工程施工及验收通用规范》GB50231-98；8、《广东省锅炉安装管理办法》粤劳锅[1996]24号；9、《工业设备及管道绝热工程设计规范》GB50264-97；10、《特种设备安全监察条例》国务院令第373号。11、其他二、工程内容1.散装锅炉本体安装,锅炉房内受压管道安装2.烘煮炉3．本工程包工不包料，其材料由锅炉制造商提供。为确保工程质量与安全，安装单位应检查其安装材料是否有明显禁用的材料。三、安装人员详见告知表第2章锅炉安装前的准备工作第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页为了保证锅炉安装质量与速度，确保锅炉安全运行及公司信誉，各部门应分头及时做好相关工作：一、由技术质量部代表牵头，工程部撰写施工方案及施工组织设计框架，交技术质量部审查，将审查后的资料交管理者代表批准，技术质量部向工程部作技术与质量的交底。二、技术质量部按时按质办好告知手续，总经办负责向工程部作时间与工程量交底。三、工程部根据时间要求，作出安装进度表，备齐所需机具，召开施工人员协调会议，向施工人员作好质量与速度、安全等交底工作。四、技术质量部到现场检查锅炉制造商所提供的材料、备件等是否符合规范要求、，同时对派往施工现场的质检员交待质量要求，参与工程部协调会议，宣传工程质量标准，检查所有技术资料是否齐全，所需量具是否合格。五、办公室计划好人员进场时所需车辆，确保各相关人员能准时到场。第3章基础检查和划线工艺首先向土建部门索取或询问基础施工方面的数据，根据土建方提供的数据及锅炉厂相应的地基图尺寸，先放锅炉的纵向中心线和横向中心线，链条炉排的链轮中心线，通常可作为锅炉横向中心线，再以中心线为基准，按地基图尺寸在各预埋板上初划出所需尺寸，复核各项埋板标高，预留孔尺寸等，将各尺寸偏差记录下来，对照下列要求，对不合要求的应作出相应整改，直至合格为止。锅炉及其辅助设备基础的允许偏差项目允许偏差纵轴线和横轴线的坐标位置±20不同平面的标高（包括柱子基础面上的预埋钢板）0-20平面的水平度（包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部位）每米5全长10外形尺寸平面外形尺寸±20凸台上平面外形尺寸0-20凹穴尺寸+200预留地脚螺栓孔中心位置±10深度+200孔壁垂直度（每米）10预埋地脚螺栓顶端标高+200中心距（在根部和顶部两处测量）±2对整改后合符要求的基础进行划线：1、根据确定的纵、横向中心线，再按基础图尺寸细划各尺寸线逐一检查各尺寸的距离是否合符要求，同时测量各相应对角线是否相等。2、锅炉基础划线应符合下列要求：第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页（1）纵向和横向中心线应互相垂直，即各对角线对应处相等。（2）相应两柱子定位中心线的间距允许偏差为±2mm。（3）各组对称四根柱子定位中心点的两对角线长度之差不应大于5mm。3、当划线合格后，记录各尺寸，同时在合要求的划线处打上样冲眼等记号。第4章钢架校正、就位安装工艺（一）校正钢架一般是长而重，在运输及制造过程中，均易交形。因此钢架安装前，应按照施工图样清点构件数量，并对柱子、梁等主要构件进行检查，其允许偏差应符合下表的规定。钢架安装前的允许偏差项目允许偏差（mm）柱子的长度（m）≤80-4>8+2-6梁的长度（m）≤10-41∽30-63∽50-...
