(A)挤塑板贴瓷砖施工方案0909VIP免费

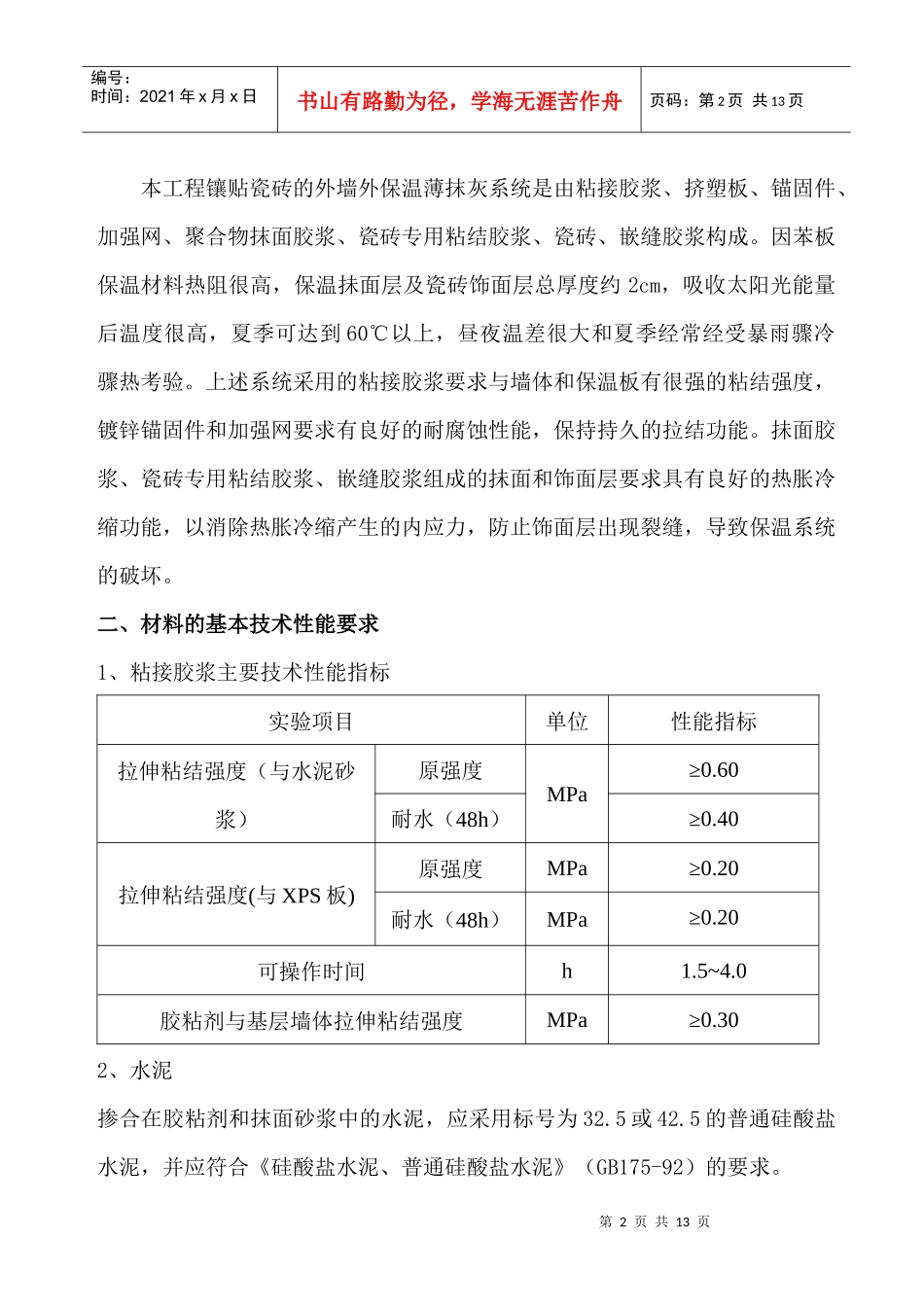

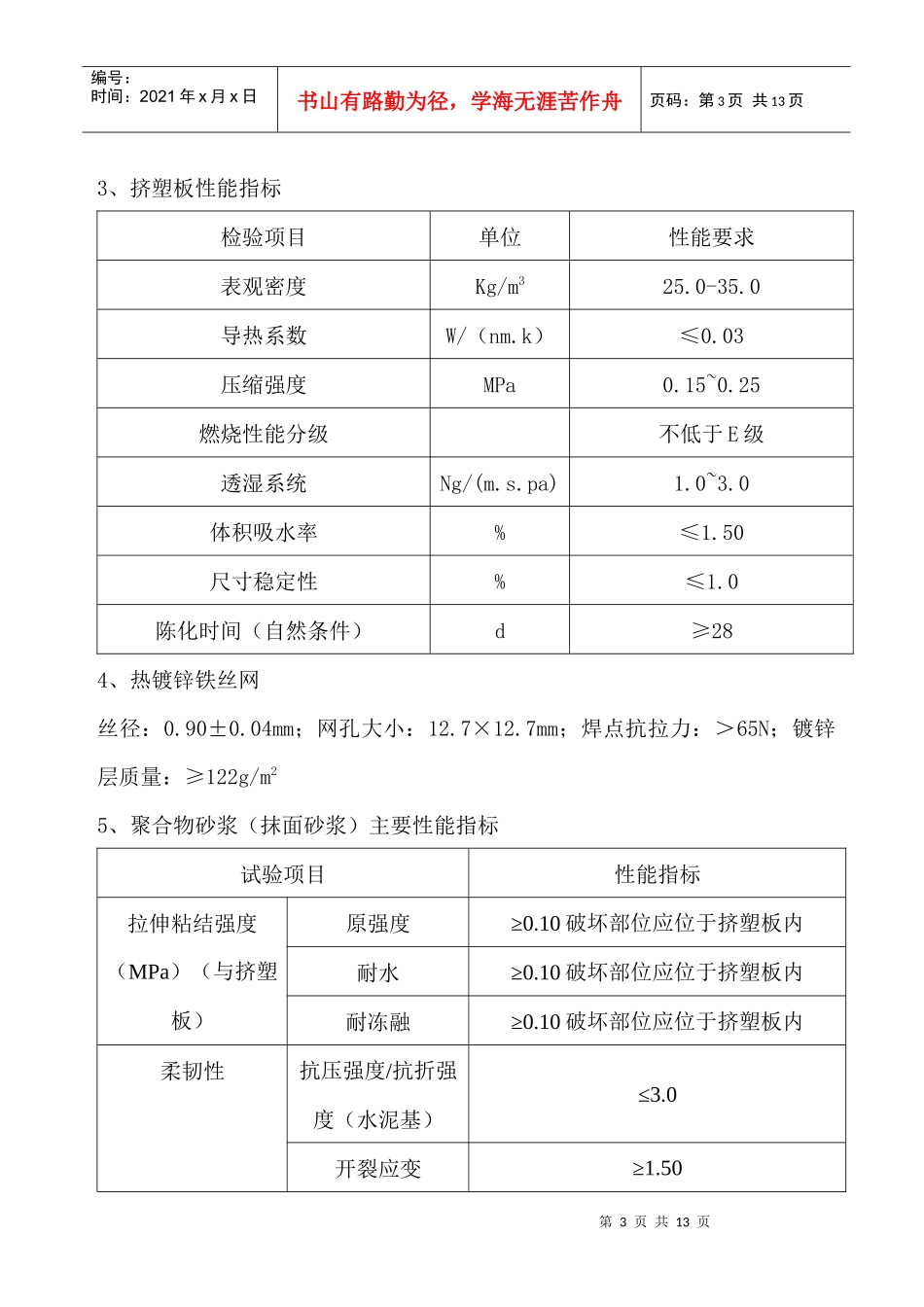

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页外墙保温及瓷砖镶贴施工方案山东巴夫利化学建材有限公司外墙保温及瓷砖镶贴施工方案一、方案概述：第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页本工程镶贴瓷砖的外墙外保温薄抹灰系统是由粘接胶浆、挤塑板、锚固件、加强网、聚合物抹面胶浆、瓷砖专用粘结胶浆、瓷砖、嵌缝胶浆构成。因苯板保温材料热阻很高，保温抺面层及瓷砖饰面层总厚度约2cm，吸收太阳光能量后温度很高，夏季可达到60℃以上，昼夜温差很大和夏季经常经受暴雨骤冷骤热考验。上述系统采用的粘接胶浆要求与墙体和保温板有很强的粘结强度，镀锌锚固件和加强网要求有良好的耐腐蚀性能，保持持久的拉结功能。抺面胶浆、瓷砖专用粘结胶浆、嵌缝胶浆组成的抺面和饰面层要求具有良好的热胀冷缩功能，以消除热胀冷缩产生的内应力，防止饰面层出现裂缝，导致保温系统的破坏。二、材料的基本技术性能要求1、粘接胶浆主要技术性能指标实验项目单位性能指标拉伸粘结强度（与水泥砂浆）原强度MPa≥0.60耐水（48h）≥0.40拉伸粘结强度(与XPS板)原强度MPa≥0.20耐水（48h）MPa≥0.20可操作时间h1.5~4.0胶粘剂与基层墙体拉伸粘结强度MPa≥0.302、水泥掺合在胶粘剂和抹面砂浆中的水泥，应采用标号为32.5或42.5的普通硅酸盐水泥，并应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-92）的要求。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页3、挤塑板性能指标检验项目单位性能要求表观密度Kg/m325.0-35.0导热系数W/（nm.k）≤0.03压缩强度MPa0.15~0.25燃烧性能分级不低于E级透湿系统Ng/(m.s.pa)1.0~3.0体积吸水率%≤1.50尺寸稳定性%≤1.0陈化时间（自然条件）d≥284、热镀锌铁丝网丝径：0.90±0.04mm；网孔大小：12.7×12.7mm；焊点抗拉力：＞65N；镀锌层质量：≥122g/m25、聚合物砂浆（抹面砂浆）主要性能指标试验项目性能指标拉伸粘结强度（MPa）（与挤塑板）原强度≥0.10破坏部位应位于挤塑板内耐水≥0.10破坏部位应位于挤塑板内耐冻融≥0.10破坏部位应位于挤塑板内柔韧性抗压强度/抗折强度（水泥基）≤3.0开裂应变≥1.50第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页（非水泥基）/%可操作时间（h）1.5~4.06、瓷砖粘结胶浆拉伸强度≥0.60MPa；压折比≤3.0；压缩剪切强度:原强度≥0.60MPa，耐温7d，耐水7d，耐冻融30次≥0.5MPa；线性收缩率≤0.3%。7、嵌缝胶浆拉伸粘结强度：常温常态（14d）≥0.60MPa，耐水（浸水48h）≥0.50MPa；动态抗开裂性≥0.3mm；初期干燥抗裂性:6h无裂纹。8、密封膏密封膏应采用聚氨酯或硅酮型建筑密封膏，其技术性能应符合《聚氨酯建筑密封膏》（JC482-92）的要求，硅酮类密封膏应符合CB/T14683-93的要求。三、材料的运输和储存1、所有的保温及外饰层材料应在原包装、带有完整标签的情况下运送至施工现场。2、材料应储存在阴凉、干燥的地方，避免太阳直晒，远离火源，避免因气候或其它因素影响材料的质量。材料的理想储存最低温度为4℃，最高温度为35℃。四、施工条件※施工现场应做到通电、通水，并保持工作环境的清洁。※操作地点环境温度和基层墙体表面温度均不得高于35℃，风级不大于5级。※为保证施工质量，施工面应避免阳光暴晒。必要时，应在脚手架上搭设防晒第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页布，遮挡施工墙面。※雨天施工时应采取措施，防止雨水冲刷墙面。五、施工前的准备工作：1、主要施工工具：施工前按工程量的大小测算出进场施工人员的多少，配备足量的施工用具，如：不锈钢抹子、搓抹子、角抹子、电动搅拌器、电锤、专用刀、钢锯条、水桶、皮桶、靠尺、刷子、滚子、托顶板、开槽器、钢尺、施工线、墨斗子、角梯、电动切割机、吊篮、安全帽、安全带及操作人员的必须劳保用品等。2、材料准备：根据工程实际设计保温情况，测算出各种材料用量，并部分运到现场，如：挤塑板（厚度...
