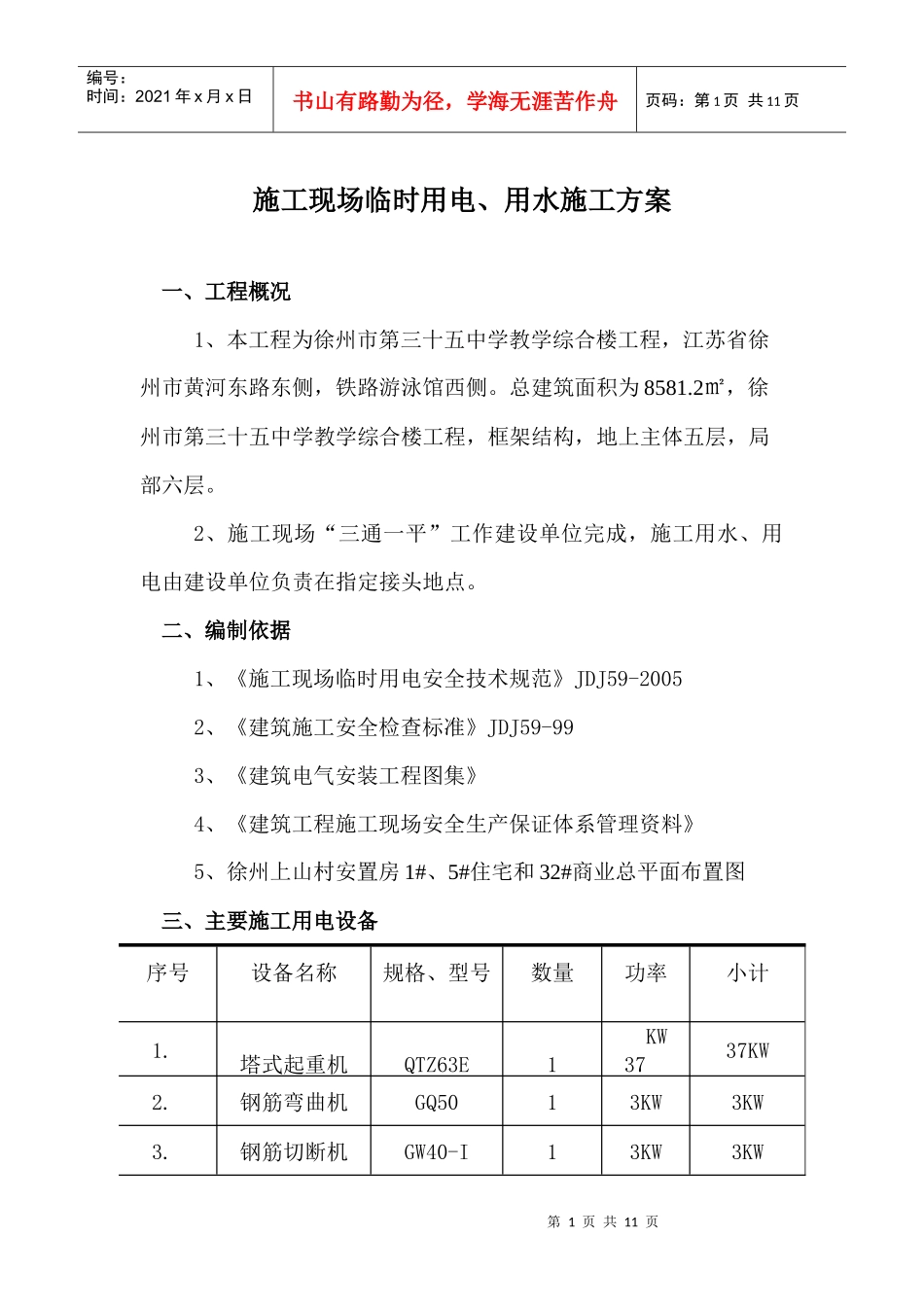

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页施工现场临时用电、用水施工方案一、工程概况1、本工程为徐州市第三十五中学教学综合楼工程，江苏省徐州市黄河东路东侧，铁路游泳馆西侧。总建筑面积为8581.2㎡，徐州市第三十五中学教学综合楼工程，框架结构，地上主体五层，局部六层。2、施工现场“三通一平”工作建设单位完成，施工用水、用电由建设单位负责在指定接头地点。二、编制依据1、《施工现场临时用电安全技术规范》JDJ59-20052、《建筑施工安全检查标准》JDJ59-993、《建筑电气安装工程图集》4、《建筑工程施工现场安全生产保证体系管理资料》5、徐州上山村安置房1#、5#住宅和32#商业总平面布置图三、主要施工用电设备序号设备名称规格、型号数量功率小计1.塔式起重机QTZ63E137KW37KW2.钢筋弯曲机GQ5013KW3KW3.钢筋切断机GW40-I13KW3KW第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页4.钢筋调直机LGT4-1413KW3KW5.搅拌机JG2507.5110KW10KW6.电焊机BX1-31527.5KW7.5KW7.平板振动器ZN-732KW2KW8.插入振动器ZX-5064.4KW4.4KW9施工照明10KW10生活照明5KW四、临时用水布置：本工程现场临时用水包括给水和排水两套系统。给水系统又包括生产和生活用水。排水系统包括现场排水系统和生活排水系统。(1)给水系统：本工程临时用水主要包括生活用水、现场施工用水及消防水三个部分，根据施工规范要求，并结合现场具体情况，考虑如下布置：1)根据生活区和施工区分开的工程特点，生活用水和现场施工用水必须分开布置。2)现场施工用水供水方式，总给水管采用DN100焊接管从建设单位第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页给水管网接入，施工现场平面、地上1～6层由管网直接供给。现场平面全部主管道均采用焊接管，局部需经常拆卸的管用丝扣或法兰连接；楼层以上管道全部丝扣或法兰连接。3)楼层内施工用水供应，竖管供各层施工用水，每层设置一个施工用水接点。4)从现场建设单位提供的市政管道网接口处，引入一根DN100的焊接管。现场平面内分二路设置：一路为在建综合楼楼层施工供水，采用DN80的焊接管；第二路为生活用水，采用DN40镀锌钢管用丝扣连接而成。地下埋设在－600mm以下防冻层内，管道外作防腐处理，地上明管作保温处理。(2)排水系统：施工现场的各类排水必须经过处理达标后才能排入排水管网。沿街临时设施、建筑四周及施工道路设置排水明沟，并做好排水坡度，生活污水和施工污水经过沉淀处理后将清水排入市政管线。排水沟要定期派人清掏，保持畅通，防止雨期高水位时发生雨水倒灌。生产、生活用水必须经过沉淀，厕所的排污必须经过三第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页级化粪处理，食堂设隔油池。(3)用水量计算：本着适应和满足工程整体和阶段性施工的需要：该工程主要分为：地下基础部分施工、主体施工、装修施工三个阶段。为了周密、合理地布置施工现场及生活区临时施工用水；确保施工用水安全合理的需要。1)现场施工用水量计算：计算公式：q1=K1ΣQ1·N1·K2/(T1·t·8×3600)q1=1.05×（48494×300+9415×200+2295.58×30）×1.5/340×2×8×3600=1.33（L/s）2)现场生活用水量计算：计算公式：q3=P1·N3·K4/(t×8×3600)q2=1000×40×1.4/（2×8×3600）=0.97（L/s）3)生活区用水量计算：计算公式：q4=P2·N4·K5/(24×3600)q3=1000×100×2.0/（24×3600）=2.31（L/s）6)总用水量（Q）计算：第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页计算公式：（1）、当（q1+q2+q3）≤q4时，则Q=q4+（q1+q2+q3）/2（2）、当（q1+q2+q3）＞q4时，则Q=q1+q2+q3由于q1+q2+q3=1.33+0.97+2.31=4.61（L/s）＜q4所以Q=q4+（q1+q2+q3）/2=10+4.61/2=12.31（L/s）D、管径的选择d=0.0989m取主水管直径d=0.1m，能够满足现场施工及生活用水的需要。五、临时用电设置1、用电负荷计算:(1)塔式起重机:P1=nkx=1x0.7(系数)x60K=42...
