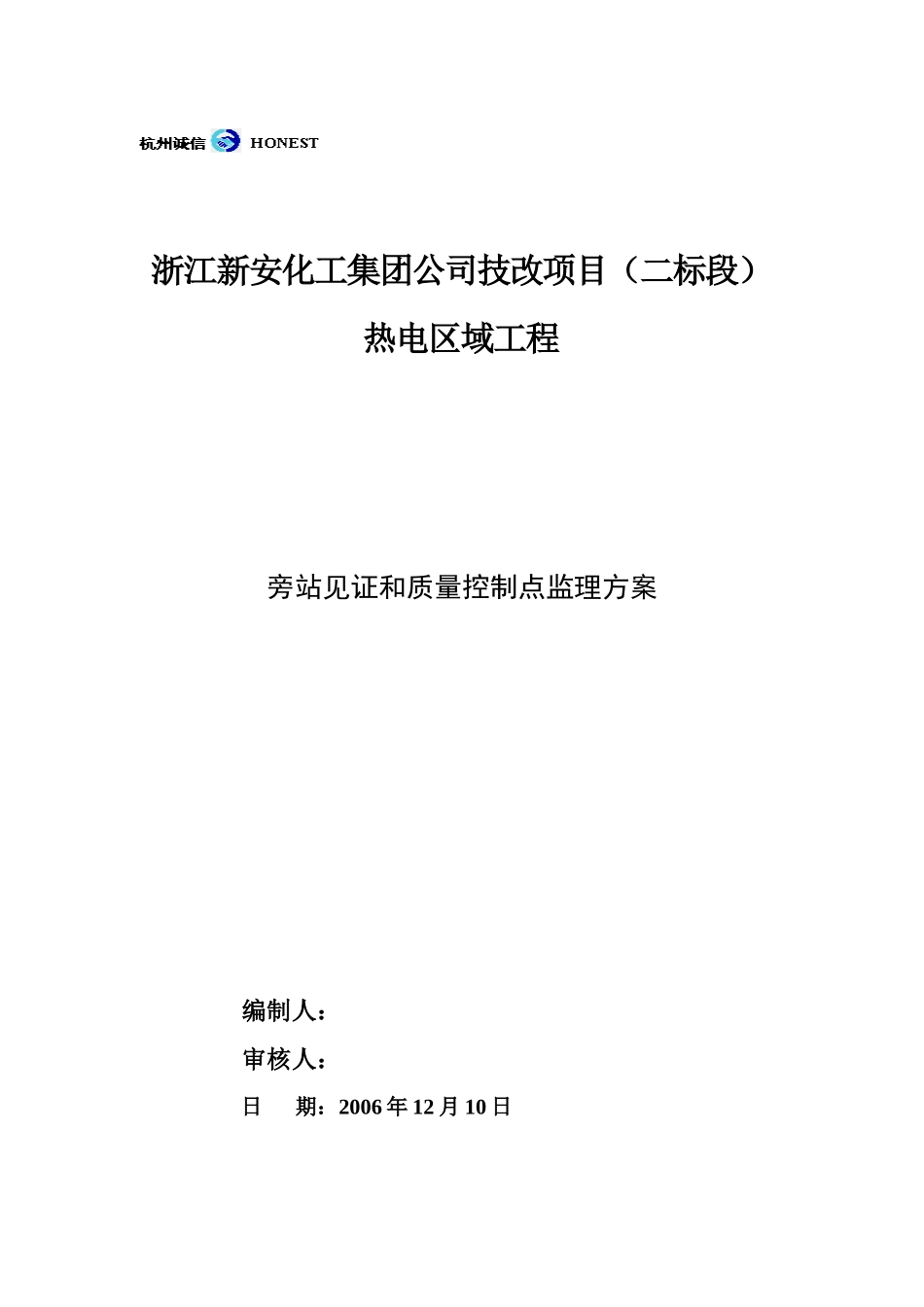

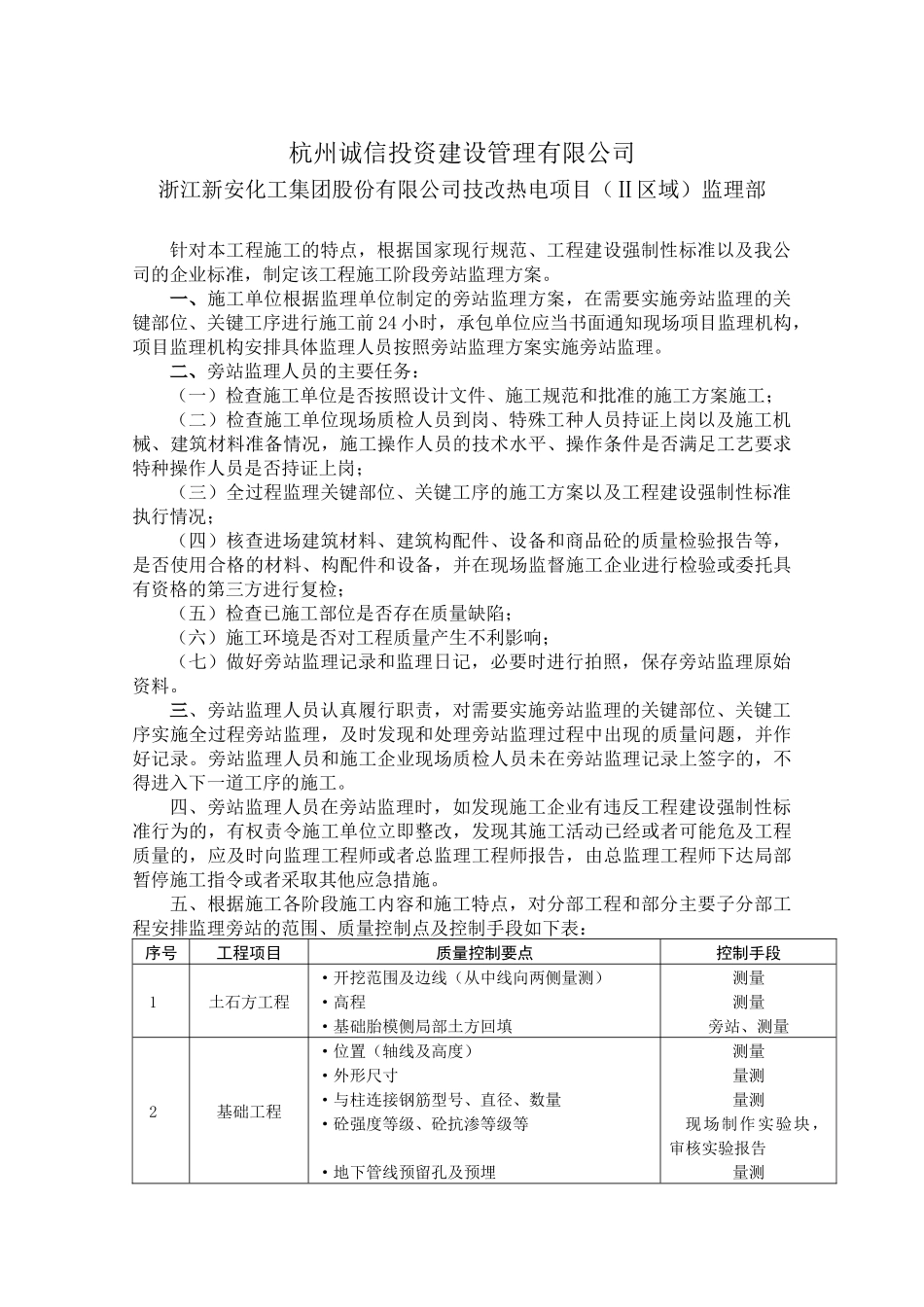

浙江新安化工集团公司技改项目(二标段)热电区域工程旁站见证和质量控制点监理方案编制人:审核人:日期:2006年12月10日杭州诚信投资建设管理有限公司浙江新安化工集团股份有限公司技改热电项目(Ⅱ区域)监理部针对本工程施工的特点,根据国家现行规范、工程建设强制性标准以及我公司的企业标准,制定该工程施工阶段旁站监理方案。一、施工单位根据监理单位制定的旁站监理方案,在需要实施旁站监理的关键部位、关键工序进行施工前24小时,承包单位应当书面通知现场项目监理机构,项目监理机构安排具体监理人员按照旁站监理方案实施旁站监理。二、旁站监理人员的主要任务:(一)检查施工单位是否按照设计文件、施工规范和批准的施工方案施工;(二)检查施工单位现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况,施工操作人员的技术水平、操作条件是否满足工艺要求特种操作人员是否持证上岗;(三)全过程监理关键部位、关键工序的施工方案以及工程建设强制性标准执行情况;(四)核查进场建筑材料、建筑构配件、设备和商品砼的质量检验报告等,是否使用合格的材料、构配件和设备,并在现场监督施工企业进行检验或委托具有资格的第三方进行复检;(五)检查已施工部位是否存在质量缺陷;(六)施工环境是否对工程质量产生不利影响;(七)做好旁站监理记录和监理日记,必要时进行拍照,保存旁站监理原始资料。三、旁站监理人员认真履行职责,对需要实施旁站监理的关键部位、关键工序实施全过程旁站监理,及时发现和处理旁站监理过程中出现的质量问题,并作好记录。旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的,不得进入下一道工序的施工。四、旁站监理人员在旁站监理时,如发现施工企业有违反工程建设强制性标准行为的,有权责令施工单位立即整改,发现其施工活动已经或者可能危及工程质量的,应及时向监理工程师或者总监理工程师报告,由总监理工程师下达局部暂停施工指令或者采取其他应急措施。五、根据施工各阶段施工内容和施工特点,对分部工程和部分主要子分部工程安排监理旁站的范围、质量控制点及控制手段如下表:序号工程项目质量控制要点控制手段1土石方工程·开挖范围及边线(从中线向两侧量测)·高程·基础胎模侧局部土方回填测量测量旁站、测量2基础工程·位置(轴线及高度)·外形尺寸·与柱连接钢筋型号、直径、数量·砼强度等级、砼抗渗等级等·地下管线预留孔及预埋测量量测量测现场制作实验块,审核实验报告量测3现浇钢筋砼主体结构工程·轴线、高程及垂直度·断面尺寸·钢筋:数量、直径、位置、接头(施工缝处理)砼强度:配合比、坍落度、出厂时间、·预埋件:型号、位置、数量、锚固测量测量现场检查、量测旁站现场制作试块,审核试验报告4喷锚土钉围护·锚管布置、间距、打入长度,钢筋网绑扎、锚管端头与网片连接,砼喷射、厚度及级配,注浆压力、持续时间,土方开挖顺序等旁站、量测检查5砌砖工程砌承重墙的砂浆强度等级(配合比)(灰缝、错缝)门窗孔位置(预埋件及预埋管线)砂浆配合比试验旁站量测现场检查、量测6室内初装修材料配合比(室内抹灰厚度、平整度、垂直度)室内地平厚度、平整度试验做样板房7门窗工程·木门:位置、尺寸·不锈钢玻璃门:嵌填定位安装、关闭、开启·铝合金窗:嵌填、定位、安装、半闭、开启检查、量测检查、量测检查、量测8屋面防水工程·找平层:厚度、坡度、平整度、防裂·保温层:厚度、平整度·防水面层:填嵌、粘结、平整·水落管:安装、接头观察、量测观察、量测观察、量测观察9室内给排水管道安装工程·安装位置及坡度、接头·管阀连接位置、接头·水压试验·水表、卫生洁具、器件·水泵安装位置标高,试运转轴承温升·排水系统通水试验观察、量测水压试验旁站、量测观察、量测观察、量测观察、量测10室内电气线路安装工程·变配电设备安装:位置、标高、线路连接·屏柜、附件及线中安装·绝缘、接地观察、量测观察、量测观察、量测11智能化工程·设备安装:位置、标高、线路连接·线路及附件安装观察、量测12电梯安装工程·导轨:位置、垂直度、内表面间距·轿箱、...
