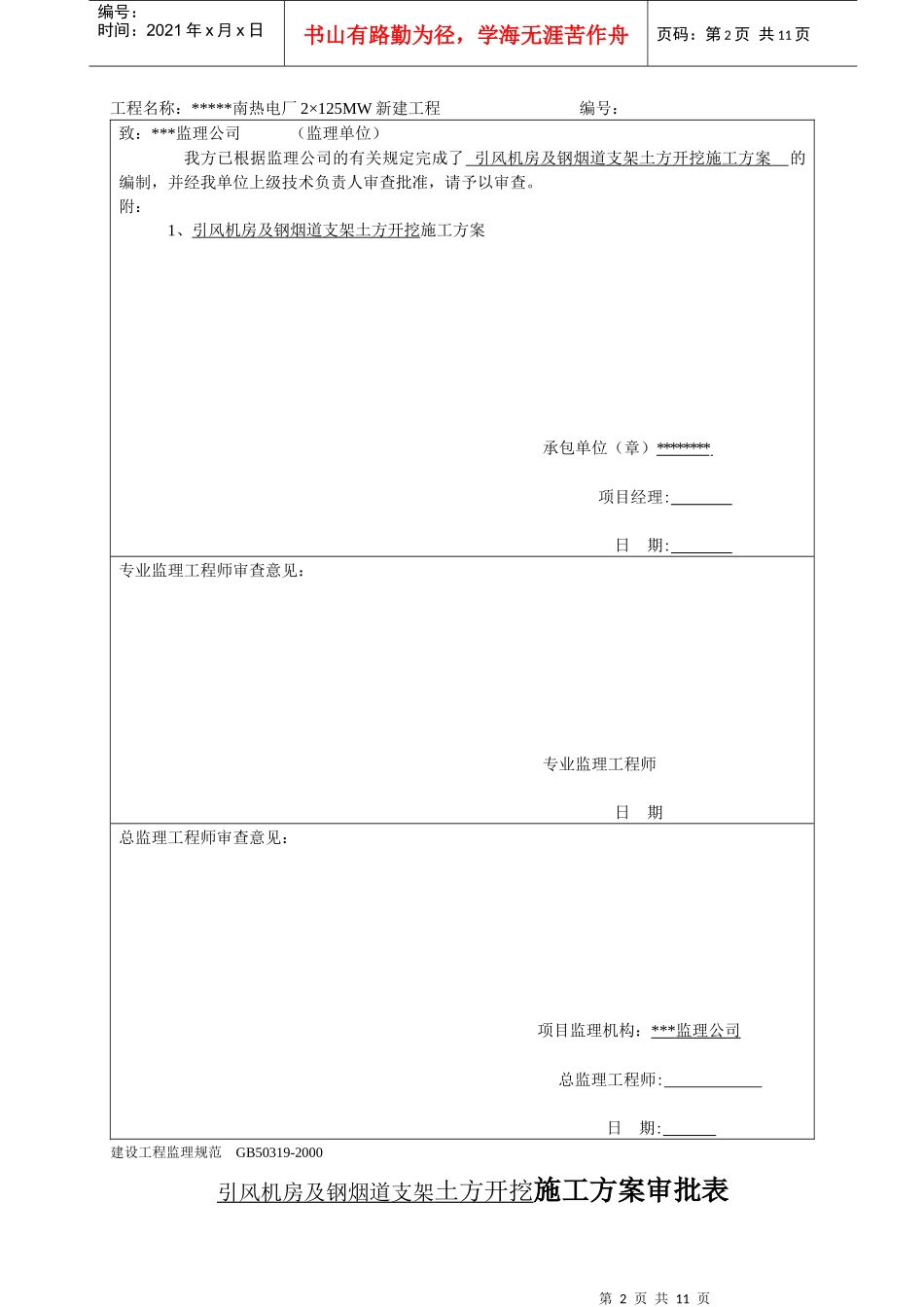

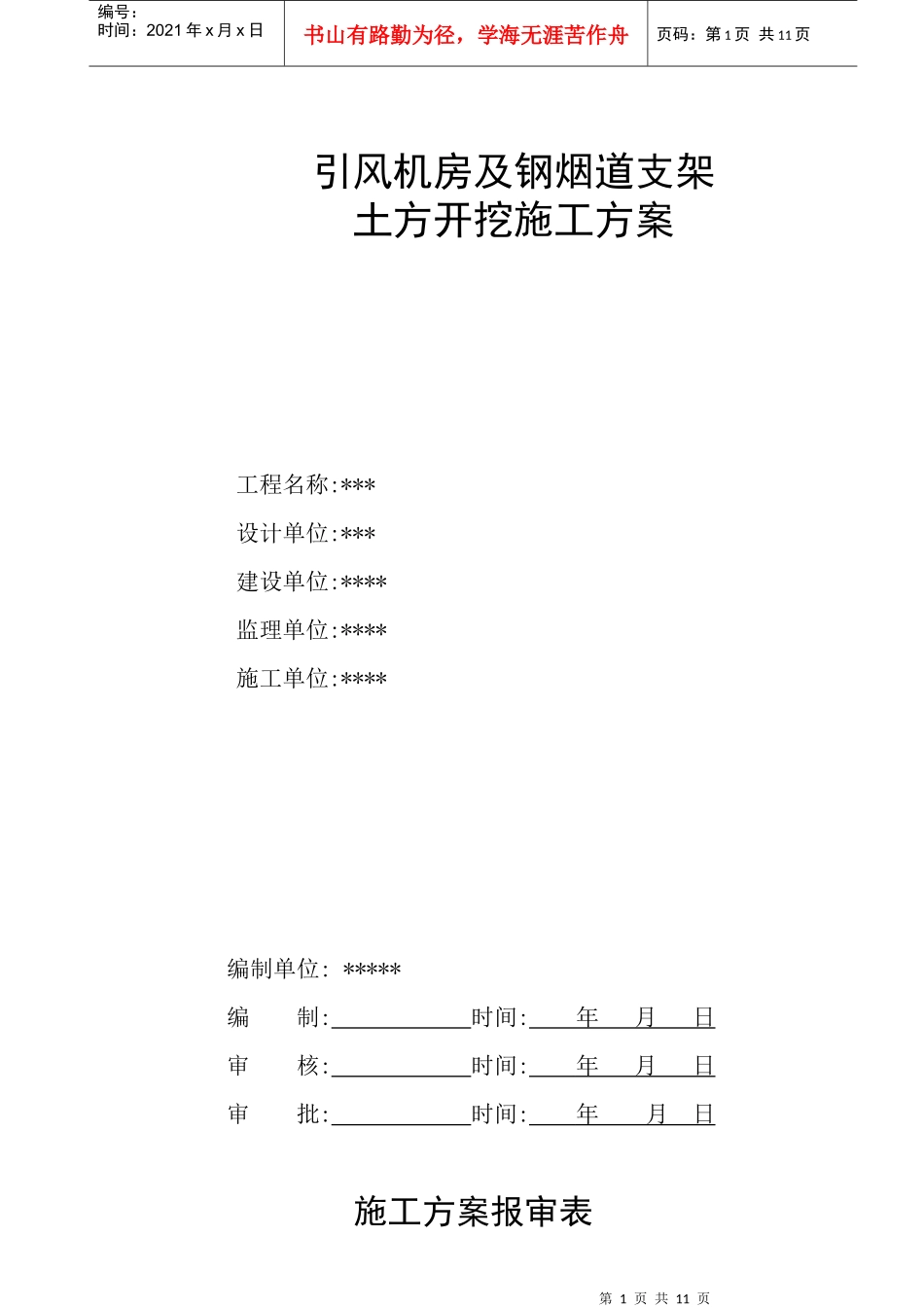

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页引风机房及钢烟道支架土方开挖施工方案工程名称:***设计单位:***建设单位:****监理单位:****施工单位:****编制单位:*****编制:时间:年月日审核:时间:年月日审批:时间:年月日施工方案报审表第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页工程名称：*****南热电厂2×125MW新建工程编号：致：***监理公司（监理单位）我方已根据监理公司的有关规定完成了引风机房及钢烟道支架土方开挖施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：1、引风机房及钢烟道支架土方开挖施工方案承包单位（章）********项目经理:日期:专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构：***监理公司总监理工程师:日期:建设工程监理规范GB50319-2000引风机房及钢烟道支架土方开挖施工方案审批表第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页XJA9工程名称180m烟囱工程地点南热电厂建设单位***热电股份有限公司建筑面积352M2结构类型钢筋砼工程造价设计单位**电力设计院监理单位***监理公司层次、高度单层高14M建筑物跨度开、竣工日期2006.5.12-2006.8.20编制人项目负责人项目安全负责人参加会审人员签字单位生产技术部门安全部门设备部门材料部门职务部长科长部长副部长职称工程师助工工程师经济师签字审批结论总工程师(技术负责人)签字盖章年月日建设监理单位审查意见签字盖章年月日烟囱井架施工方案第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1.0烟囱井架及平台简介1.1本烟囱井架主要有井架体、平台、吊架、卷扬机组成。井架体为组装杆件结构；组装件有底座、立杆、水平拉杆、斜拉杆、封顶天梁、天轮杆、料斗、平台。1.2原平台采用槽钢14做环梁(16边形),共二道，外接环梁槽钢[10一道,沿周边均匀分布，放射梁置于环梁上部，节点处用2Ф16螺栓连接。环向梁采用夹垫δ=10厚钢板用4个Ф20×40螺栓连接成一个整体。放射梁上满铺50厚木板，内外挂设吊架，吊架可随筒壁半径的缩小而沿放射梁移动。每根放射梁上内外各挂设一个吊架，吊架与吊架距离≤3.4m，中间用2块4m长木板连接，为增强木板强度，在下部两角包L30×3角铁，以便上人操作。1.3该烟囱施工需搭设200M高四孔井架,其中一孔上人;一孔上浆;一孔吊垂球;一孔敷设水电管线。每孔中心距离为900mm，立杆为Ф89焊接钢管,横拉杆、斜拉杆为Ф40焊接钢管。1.4平台自重及施工荷载通过中间四方框(槽钢16,内径2200×2200)及环梁上连结的32根钢丝绳传至中央井架。平台通过4个10吨倒链逐段升迁。2.0施工准备2.1烟囱底板浇筑时,应预埋插筋(12对Ф16),上下各锚固600mm,以便井架基座与底板连接牢固,预埋50×5扁铁引至基础外围用作接地极。2.2井架用的各种材料、机具提前进场，认真检查各组装件是否完好齐全，有缺陷的杆件、螺杆严禁使用。立杆740根，横拉杆、斜拉杆各1980根，M20螺栓2960个。2.3准备提升设备,一台5T双筒双绳中速卷扬机。一台1吨快速卷扬机。准备各种钢丝绳及卡具等。2.4人员准备:组织有关施工人员认真学习安全操作规程规范,熟悉施工方法及各种注意事顶。未经体检或体检不合格、技术不熟练者不许施工。2.5井架搭设前,应把井架基座施工完毕,基座应根据井架底座尺寸预埋12Ф16U型螺栓。3.0搭设方法及技术要求第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页3.1井架安装前,必须先检查各组装件是否齐全,基础混凝土是否达到设计强度(C30)，固定预埋螺栓应完好正确。基座为2500×2500,高度为300mm,基座钢筋与底板钢筋连接牢固。基座浇筑前必须用水平仪抄平，如有偏差，安装底座（槽钢14背面拼焊）时应用钢板楔平。待底座安装就位后把预埋插筋用氧气焊预弯把底座固定并搭接施焊牢固，下部缝隙用1：2水泥砂浆灌缝严实。3.2安装顺序,固定底座---立杆---横拉杆---斜拉杆---封顶天梁---缆风绳---拉方校正---滑道--...
