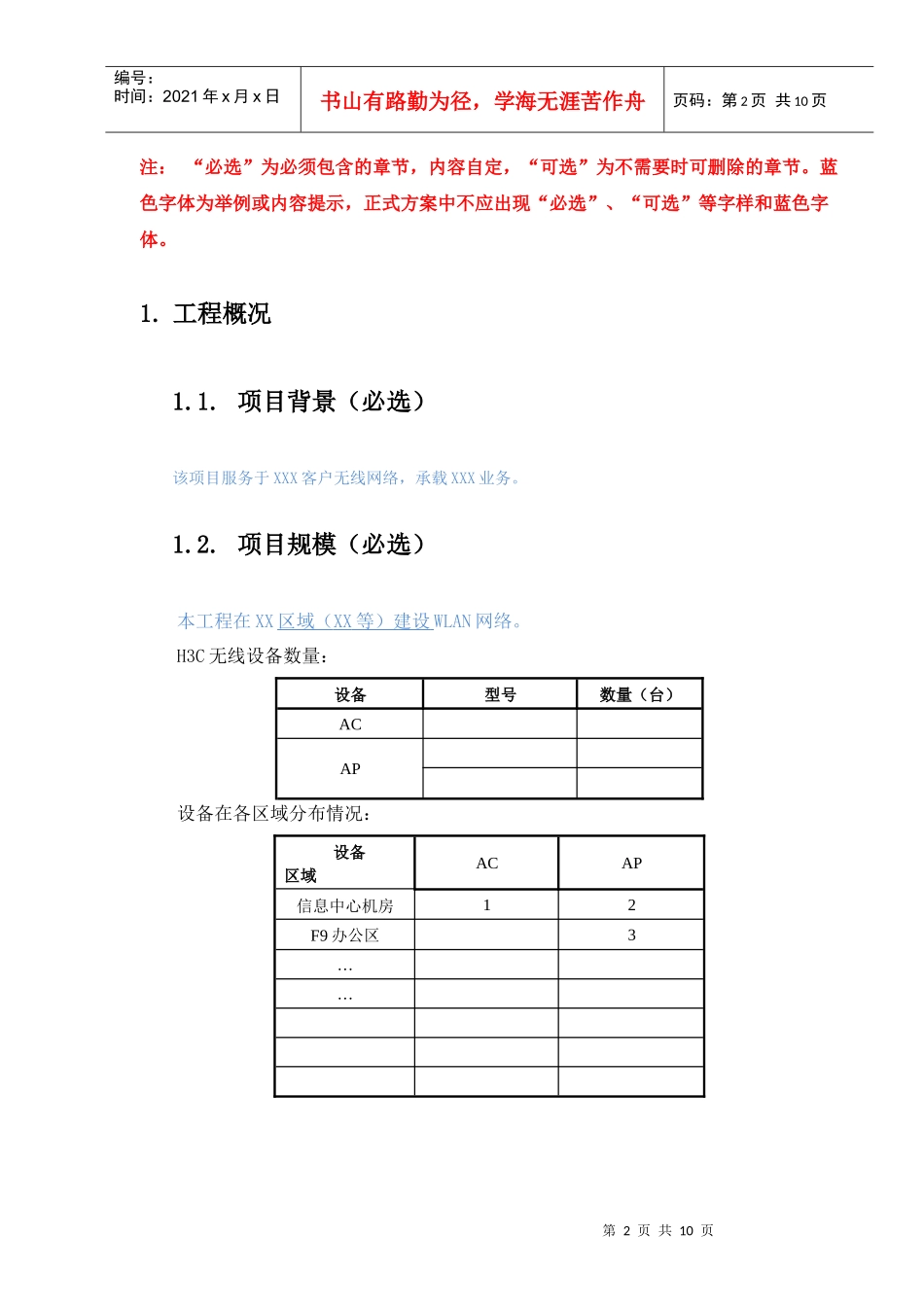

XXXWLAN项目工程实施方案V1.0杭州华三通信技术有限公司2009年9月第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页注：“必选”为必须包含的章节，内容自定，“可选”为不需要时可删除的章节。蓝色字体为举例或内容提示，正式方案中不应出现“必选”、“可选”等字样和蓝色字体。1.工程概况1.1.项目背景（必选）该项目服务于XXX客户无线网络，承载XXX业务。1.2.项目规模（必选）本工程在XX区域（XX等）建设WLAN网络。H3C无线设备数量：设备型号数量（台）ACAP设备在各区域分布情况：设备区域ACAP信息中心机房12F9办公区3……第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2.技术方案（必选）2.1.工程组网图2.2.地址规划2.2.1APDHCP地址段规划AP的IP地址在分支网络IP段内进行增加，按照分支网络的IP规划来给AP分配IP。原则：保证AP获取到的IP地址与AC之间能够三层可达。可能有如下几种情况：1、接入网关下的IP段还有空余此种情况，直接使用空余的IP地址分配给AP。2、接入网关下的IP地址已经使用完针对此种情况，只能新增一个IP段给AP来使用。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页2.2.2用户地址段用户指定IP地址段为：XX.XX.XX.XX-YY.YY.YY.YY。通过DHCP获取，建议采用外置专用的DHCP服务器。2.2.3ACIP地址规划AC的IP地址规划如下：IP类别具体IP管理IPX.X.X.X2.3.无线AP的SSID及设备的命名规划SSID是无线服务的标识，直接反映接入服务的属性。SSID可以按照服务对象、地点等信息来命名。为了管理和维护AP设备更加方便的目的，可以通过安装地点、上联交换机等信息来进行AP的命名。例如：“信息中心机房”的SSID为“xxzxjf”,如下列表规划：序号楼号SSID1信息中心机房xxzxjf2342.4.无线信道及漫游规划虽然2.4G~2.483G之间的802.11标准的无线频点有13个，但由于设计为相互重叠，所以只有3个不重叠频点（一般设计工作在1,6,11这三个完全不重叠的频点），第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页这样使得频点配置工程十分必要。合理的进行信道规划，降低同频干扰，同时楼层之间的泄漏信号干扰也要考虑在内。信道建议采用手动静态设置。漫游需求的规划一是要确定漫游的范围，二是要确保覆盖范围内无线信号的无缝覆盖。2.5.无线安全接入规划为了保证无线的安全接入，可以采用几种安全接入方案，有如下几种方式可供选择：Portal认证方式PPPoe认证方式802.1X认证方式MAC认证方式PSK认证方式无线数据的加密可根据要求采用WEP加密、WPA/WPA2安全架构的TKIP和CCMP加密方法。加密和认证可以相互结合，同时可以采用Radius计费认证服务器，整体保证无线接入的安全性。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页2.6.路由规划（可选）路由的规划包括两个方面：AC的路由规划和AP接入网路由规划。2.6.1AC的路由规划AC上可以配置一条默认静态路由指向出口网关，或者启用动态路由建立关联。路由具体规划如下：Iproute0.0.0.00.0.0.0Z.Z.Z.Z2.6.2AP接入网的路由规划根据具体热点的情况进行设计，保证AP能够正常注册到AC即可（AP和AC之间三层可达）。3.测试方案（必选，根据项目情况删节）本测试对该网络进行测试性测试。测试内容和测试结论记录如下：测试项目测试结论备注AP安装规范（室内安装）OKPOKNGNTAP安装规范（室外安装）OKPOKNGNTAP注册上线OKPOKNGNT信号覆盖范围OKPOKNGNT业务流量OKPOKNGNT无线网络丢包率OKPOKNGNT测试结论说明：OK：测试结果全部正确第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页POK：测试结果大部分正确NG：测试结果有较大的错误NT：由于各种原因本次无法测试3.1.AP安装规范（分室内安装和室外安装）测试目的验证室内型安装是否满足相应的工程规范。预置条件AP设备已经安装完成。测试过程1.检查...
