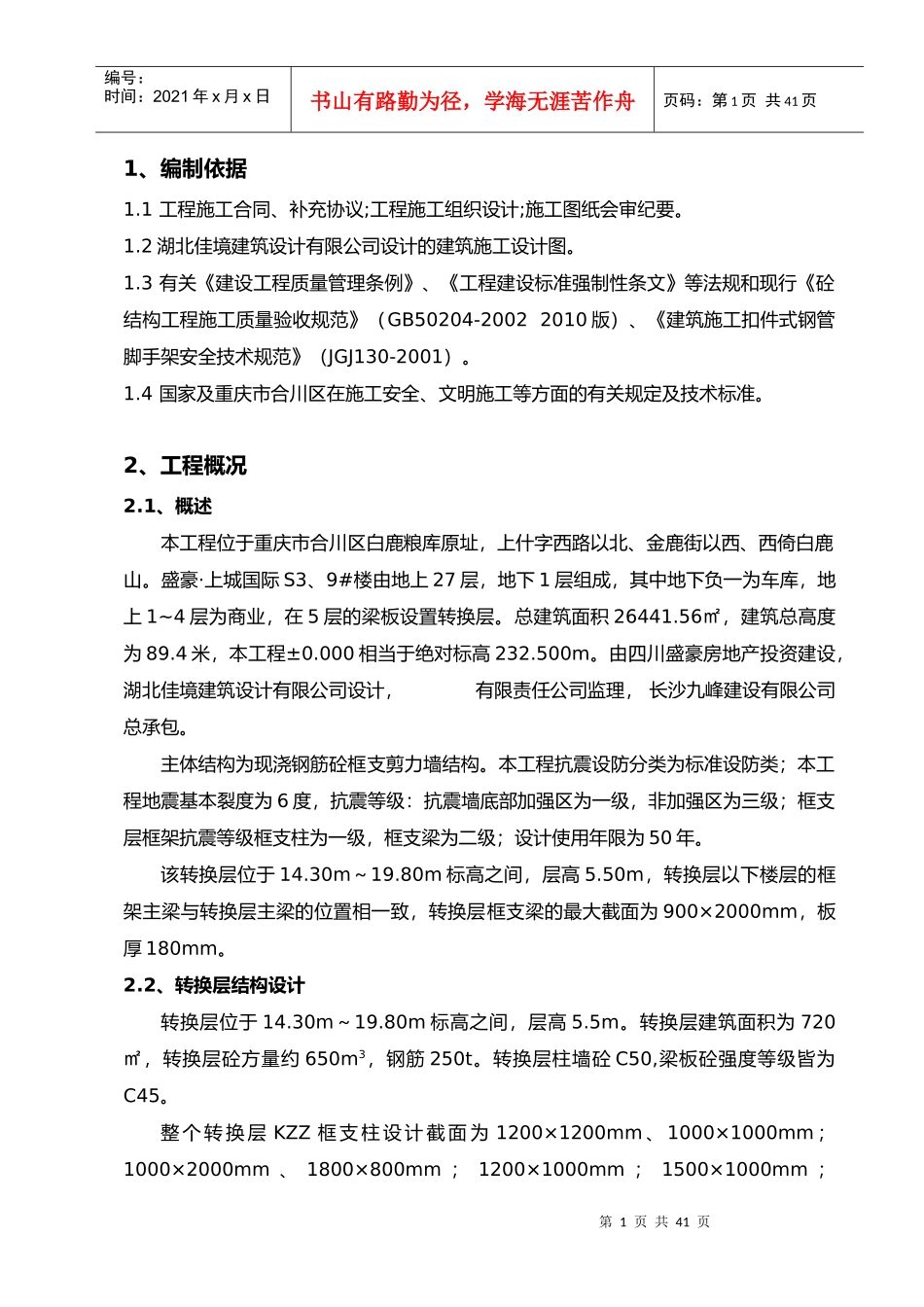

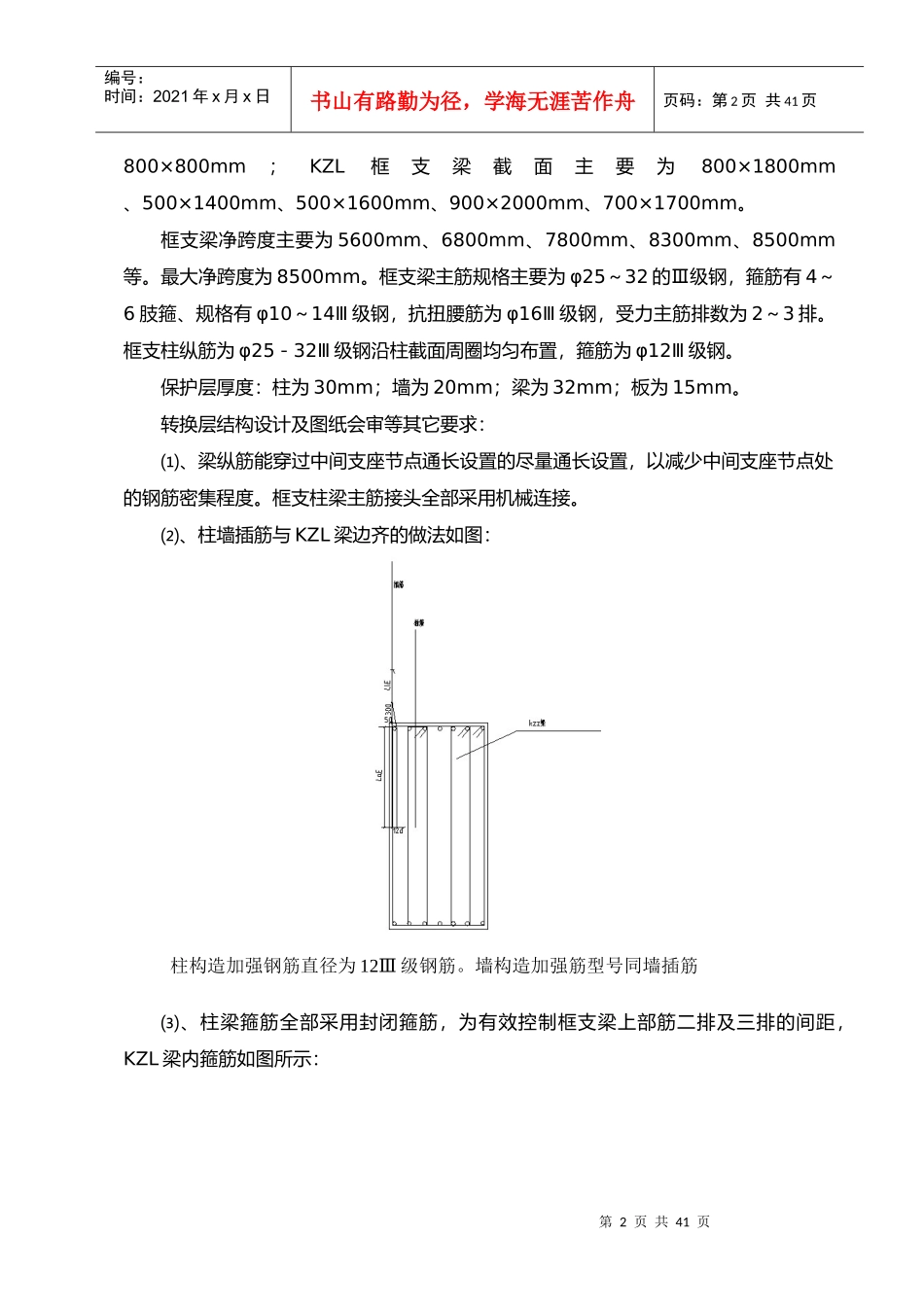

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页1、编制依据1.1工程施工合同、补充协议;工程施工组织设计;施工图纸会审纪要。1.2湖北佳境建筑设计有限公司设计的建筑施工设计图。1.3有关《建设工程质量管理条例》、《工程建设标准强制性条文》等法规和现行《砼结构工程施工质量验收规范》（GB50204-20022010版）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。1.4国家及重庆市合川区在施工安全、文明施工等方面的有关规定及技术标准。2、工程概况2.1、概述本工程位于重庆市合川区白鹿粮库原址，上什字西路以北、金鹿街以西、西倚白鹿山。盛豪·上城国际S3、9#楼由地上27层，地下1层组成，其中地下负一为车库，地上1~4层为商业，在5层的梁板设置转换层。总建筑面积26441.56㎡，建筑总高度为89.4米，本工程±0.000相当于绝对标高232.500m。由四川盛豪房地产投资建设，湖北佳境建筑设计有限公司设计，有限责任公司监理，长沙九峰建设有限公司总承包。主体结构为现浇钢筋砼框支剪力墙结构。本工程抗震设防分类为标准设防类；本工程地震基本裂度为6度，抗震等级：抗震墙底部加强区为一级，非加强区为三级；框支层框架抗震等级框支柱为一级，框支梁为二级；设计使用年限为50年。该转换层位于14.30m～19.80m标高之间，层高5.50m，转换层以下楼层的框架主梁与转换层主梁的位置相一致，转换层框支梁的最大截面为900×2000mm，板厚180mm。2.2、转换层结构设计转换层位于14.30m～19.80m标高之间，层高5.5m。转换层建筑面积为720㎡，转换层砼方量约650m3，钢筋250t。转换层柱墙砼C50,梁板砼强度等级皆为C45。整个转换层KZZ框支柱设计截面为1200×1200mm、1000×1000mm；1000×2000mm、1800×800mm；1200×1000mm；1500×1000mm；第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页800×800mm；KZL框支梁截面主要为800×1800mm、500×1400mm、500×1600mm、900×2000mm、700×1700mm。框支梁净跨度主要为5600mm、6800mm、7800mm、8300mm、8500mm等。最大净跨度为8500mm。框支梁主筋规格主要为φ25～32的Ⅲ级钢，箍筋有4～6肢箍、规格有φ10～14Ⅲ级钢，抗扭腰筋为φ16Ⅲ级钢，受力主筋排数为2～3排。框支柱纵筋为φ25－32Ⅲ级钢沿柱截面周圈均匀布置，箍筋为φ12Ⅲ级钢。保护层厚度：柱为30mm；墙为20mm；梁为32mm；板为15mm。转换层结构设计及图纸会审等其它要求：⑴、梁纵筋能穿过中间支座节点通长设置的尽量通长设置，以减少中间支座节点处的钢筋密集程度。框支柱梁主筋接头全部采用机械连接。⑵、柱墙插筋与KZL梁边齐的做法如图：柱构造加强钢筋直径为12Ⅲ级钢筋。墙构造加强筋型号同墙插筋⑶、柱梁箍筋全部采用封闭箍筋，为有效控制框支梁上部筋二排及三排的间距，KZL梁内箍筋如图所示：第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页⑷、需要收头锚固的框支柱纵筋在距离梁顶150～180mm，为了避开梁纵筋的面筋第1排，对锚于梁内的纵筋可再适当降低，弯折锚固于梁内或板内(其收头和锚固长度作法详11G101-1图集第90页大样)。⑸、框支柱在上部墙体范围内纵筋应伸入上部墙体内不少于一层。定位不准的纵筋可采用重新插筋方式。⑹、整个转换层砼强度等级未达到70%前不得施工上层。砼强度未达到设计强度的100%不得拆除梁支撑。2.3、转换层设计及施工特点2.3.1结构转换层钢筋砼构件截面尺寸大、钢筋安装量大，除了施工荷载外构件自身荷载也重，对模板支撑系统的承载能力、刚度和稳定性要求严格。因此解决好模板支撑体系非常关键。必须采取安全可行的措施，确保支撑的稳定性和模板整体架体的刚度。2.3.2转换层梁体积相对较大，从梁最大截面尺寸有必要按大体积砼范畴在施工时采取有效措施进行内外温差控制，减少和控制温度裂缝产生。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页2.3.3转换层钢筋密集，特别是梁柱节点处钢筋非常密，大梁主筋的上下层筋各有2～3排，箍筋有4～6肢箍，特别是梁...
