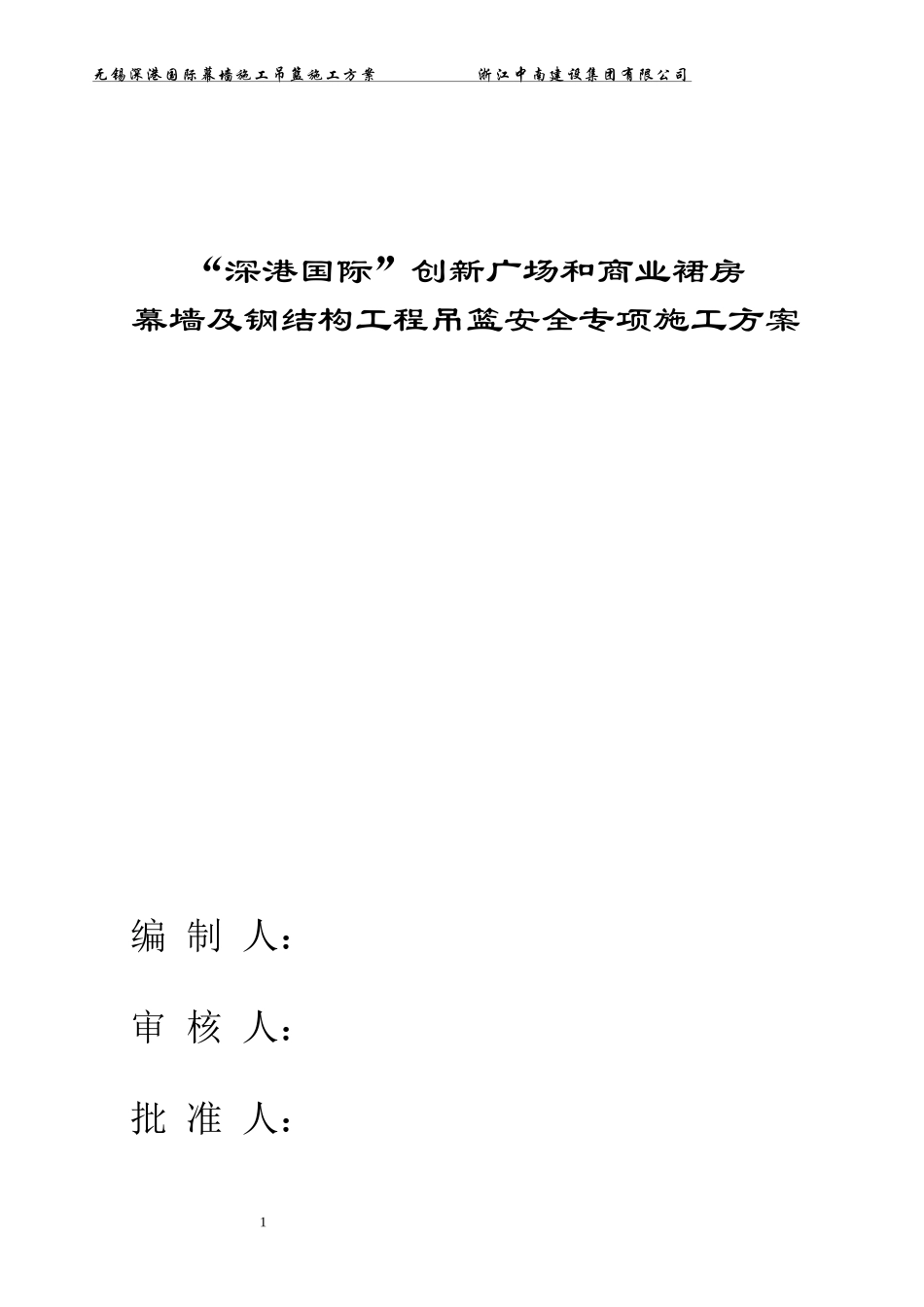

无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司“深港国际”创新广场和商业裙房幕墙及钢结构工程吊篮安全专项施工方案编制人：审核人：批准人：1无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司编制单位：浙江中南建设集团有限公司目录一、吊篮结构简图与技术参数二、吊篮安装（拆卸）施工工艺及操作使用方案（一）、编制依据（二）编制说明（三）、吊篮布置示意图（架设方法示意图）（四）、人员组织和管理网络（五）、安装前准备（六）、吊篮安装架设工艺流程（七）、架设中的质量保证和安全措施（八）、移位和拆卸工艺流程（九）、安装、拆卸作业流程示意图（十）试运转及日常使用（十一）常见故障及排除方法（十二）施工过程中的应急措施三、相关文件资料（一）、企业营业执照2无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司（二）、企业生产资质证书（三）、企业租赁资质证书（四）、现场安装（拆卸）人员操作证（五）、高处作业吊篮安全操作规程（六）、吊篮组装及使用安全技术交底书（七）、吊篮交付使用前检查记录表（八）、吊篮上岗培训交底书（九）、高处作业吊篮日常检查表（十）、抗倾覆系数计算及钢丝绳承受力计算一、吊篮结构简图与技术参数3无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司主要性能技术参数4无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司注：整机质量不含配重和钢丝绳。5型号项目及单位ZLP800ZLP630额定载重Kg800630提升速度m/min8.2±0.59.3±0.5平台尺寸（长×宽×高）mm(2500×3)×690×1180(2000×3)×690×1180悬挂机构前梁额定伸出量mm1300-17001300-1700前梁离地高度mm1300－1800(调节间距100)1000－1700(调节间距100)提升机型号LTD8.0LTD6.3数量只22电动机型号YEJ90L-4F198YEJ90L-4F38功率Kw1.81.5电压V380380转速r.p.m14001400制动力矩N.m15.215.2安全锁型号LSG30LSG30数量只22允许冲击力KN3030质量悬吊平台Kg450360提升机Kg52×250×2安全锁Kg5.5×25.5×2悬挂机构Kg303(不含配重)303(不含配重)电器箱Kg1515整机Kg21401950配重Kg1000(25×40块)900(25×36块)钢丝绳型号4×32Fi＋PP-Φ8.6破断拉力≥70000N4×31Fi＋PP-Φ8.3破断拉力≥51800N电缆线型号3×2.5＋2×1.5YC-5(1根)3×2.5＋2×1.5YC-5(1根)无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司二、吊篮安装(拆卸)施工工艺及操作使用方案（一）、编制依据1、项目施工图纸2、建筑工程施工安全操作规程3、高处作业吊篮《GB19155——2003》（二）、编制说明1、编制说明为保证现场安全、有序的施工作业，确保高空作业吊篮设备架设的可行性和安全性，根据a、《高处作业吊篮》（GB19155-2003）b、《一般用途钢丝绳》（GBT20118-2006）c、《标牌》（GB/T13306-1991）d、《建筑施工高空作业安全技术规程》（JGJ80--91）及现场考察和实际测算，编制《无锡深港国际幕墙用吊篮施工方案》。2、工程概况无锡“深港国际”创新广场及商业裙房外幕墙及钢结构工程位于江苏省无锡市新区纺城大道，由无锡深港国际服务外包产业发展有限公司建设管理。本公司承担施工“深港国际”创新广场及商业裙房幕墙及钢结构工程。本工程由二栋办公写字楼及商业裙房三大单元体相结合，其中塔楼幕墙施工高度为6无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司99.04米。裙房幕墙施工最高高度24米。是二栋集商业、办公于一体的综合大厦。幕墙工作范围由下列几部分组成：框架式玻璃幕墙、铝格栅幕墙、铝板幕墙、玻璃雨棚、旋转门、平开门安装等。因外墙装修需要，将使用约_____台套高处作业吊篮设备进行外墙施工作业，标准规格6米吊篮。型号ZLP630，额定载荷630公斤（限载4人）。（三）、吊篮布置示意图、架设方法示意图7无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司（四）、人员组织和管理网络8设备供应负责人安全技术负责人安全技术负责人左志设备供应负责人张明远现场指挥李海军WEIWEICHUANZHAO项目总负责余军波无锡深港国际幕墙施工吊篮施工方案浙江中南建设集团有限公司（五）、安装前准备1．吊篮备货：进场前三天由...
