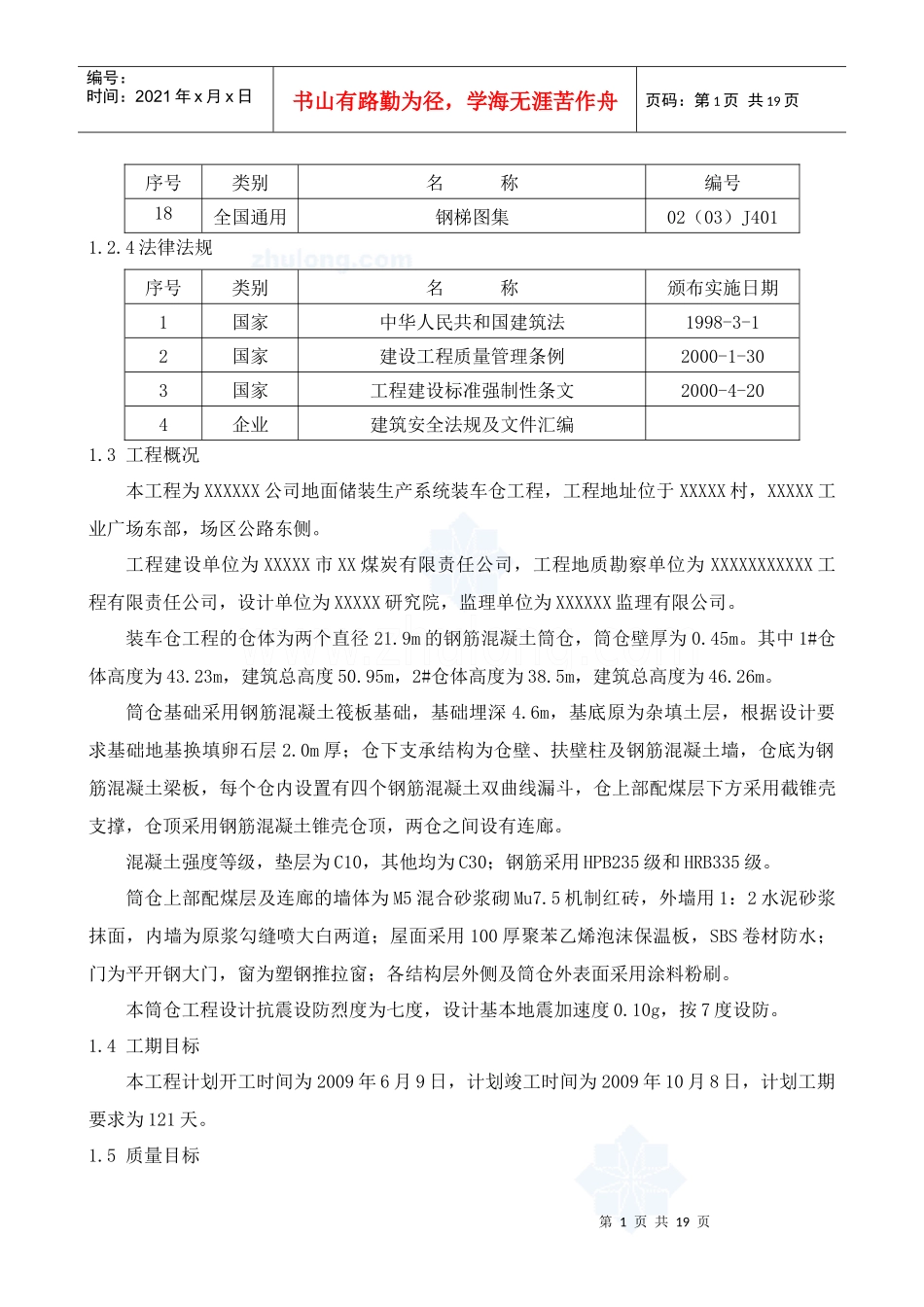

XXXXXXXX公司装车仓工程施工组织设计1.编制说明及工程概况1.1编制说明本施工组织设计，为XXXXX公司之装车仓工程的施工组织及施工技术文件，本施工组织设计的编制是在投标工作结束，工程已中标的基础上编制的。1.2编制依据1.2.1建设单位提供的相关资料建设单位签发的《中标通知书》、《施工合同》和《岩土工程勘察报告》。1.2.2设计文件施工图纸，图号S1007-447-0I和图号S1007-621-J1～J16、G1～G38。1.2.3施工规范、标准和图集序号类别名称编号1国家地基与基础工程施工及验收规程GB50202-20022国家混凝土结构施工及验收规范GB50204-20023国家钢结构工程施工质量验收规范GB50205-20024国家滑动模板工程技术规范GB50113-20055行业液压滑动模板施工安全技术规程JGJ65-896国家砌体工程施工及验收规范GB50203-20027国家屋面工程技术规范GB50207-20028国家建筑装饰装修工程质量验收规范GB50210—20019国家建筑工程施工质量验收统一标准GB50300-200110国家施工现场临时用电安全技术规范JGJ46—200511国家建筑施工安全检查标准JGJ59-9912省颁山西省建筑工程施工资料管理规程DBJ04-214-200413华北05系列建筑标准设计图集14部颁煤炭部常用建筑构造节及节点（二）T82-701-J315全国通用混凝土结构施工平面表示法构造详图03G101-116全国通用抗震节点大样CG32917全国通用平开钢大门J644第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页序号类别名称编号18全国通用钢梯图集02（03）J4011.2.4法律法规序号类别名称颁布实施日期1国家中华人民共和国建筑法1998-3-12国家建设工程质量管理条例2000-1-303国家工程建设标准强制性条文2000-4-204企业建筑安全法规及文件汇编1.3工程概况本工程为XXXXXX公司地面储装生产系统装车仓工程，工程地址位于XXXXX村，XXXXX工业广场东部，场区公路东侧。工程建设单位为XXXXX市XX煤炭有限责任公司，工程地质勘察单位为XXXXXXXXXXX工程有限责任公司，设计单位为XXXXX研究院，监理单位为XXXXXX监理有限公司。装车仓工程的仓体为两个直径21.9m的钢筋混凝土筒仓，筒仓壁厚为0.45m。其中1#仓体高度为43.23m，建筑总高度50.95m，2#仓体高度为38.5m，建筑总高度为46.26m。筒仓基础采用钢筋混凝土筏板基础，基础埋深4.6m，基底原为杂填土层，根据设计要求基础地基换填卵石层2.0m厚；仓下支承结构为仓壁、扶壁柱及钢筋混凝土墙，仓底为钢筋混凝土梁板，每个仓内设置有四个钢筋混凝土双曲线漏斗，仓上部配煤层下方采用截锥壳支撑，仓顶采用钢筋混凝土锥壳仓顶，两仓之间设有连廊。混凝土强度等级，垫层为C10，其他均为C30；钢筋采用HPB235级和HRB335级。筒仓上部配煤层及连廊的墙体为M5混合砂浆砌Mu7.5机制红砖，外墙用1：2水泥砂浆抹面，内墙为原浆勾缝喷大白两道；屋面采用100厚聚苯乙烯泡沫保温板，SBS卷材防水；门为平开钢大门，窗为塑钢推拉窗；各结构层外侧及筒仓外表面采用涂料粉刷。本筒仓工程设计抗震设防烈度为七度，设计基本地震加速度0.10g，按7度设防。1.4工期目标本工程计划开工时间为2009年6月9日，计划竣工时间为2009年10月8日，计划工期要求为121天。1.5质量目标第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页本工程质量要求为合格，我项目分公司质量目标为争创XXXX优质工程。返回目录2.施工部署2.1项目管理组织机构2.2施工安排本工程施工组织按照“先地基，后基础；先筒仓，后结构；先主体，后装修；先土建，后配套”的原则进行部署。本工程基础及主体结构全部采用泵送商品混凝土，水平运输采用专用罐车，其他材料垂直运输采用一部QTZ40塔吊，施工人员上下的通道采用钢管脚手架随层搭设的上人梯。为确保工期和质量，对筒仓仓壁、扶壁柱、钢筋混凝土墙采用滑升模板（滑模设备全部为自己加工、制作、安装），仓顶结构层的钢筋混凝土梁板采用满堂脚手架支撑竹胶模板施工；仓内漏斗部分及各结构层在滑模机具拆除后采用满堂脚手架支撑竹胶模板施工。2.3施工顺序场地三通一平→定位测量放线→基础土方开挖→地基换填处理→筏板基础施工(至地环梁顶)→基础土方回填→滑升系统...
