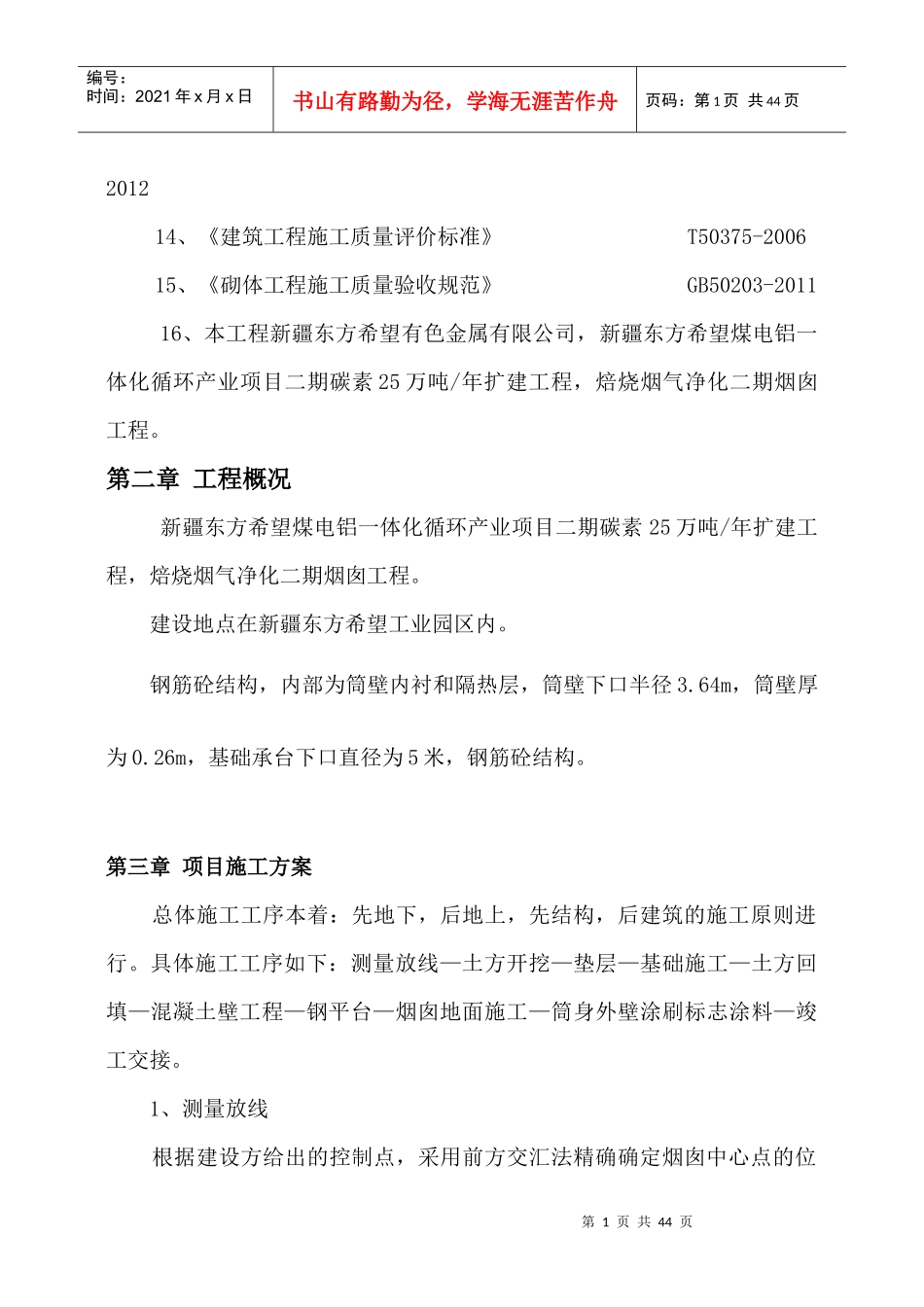

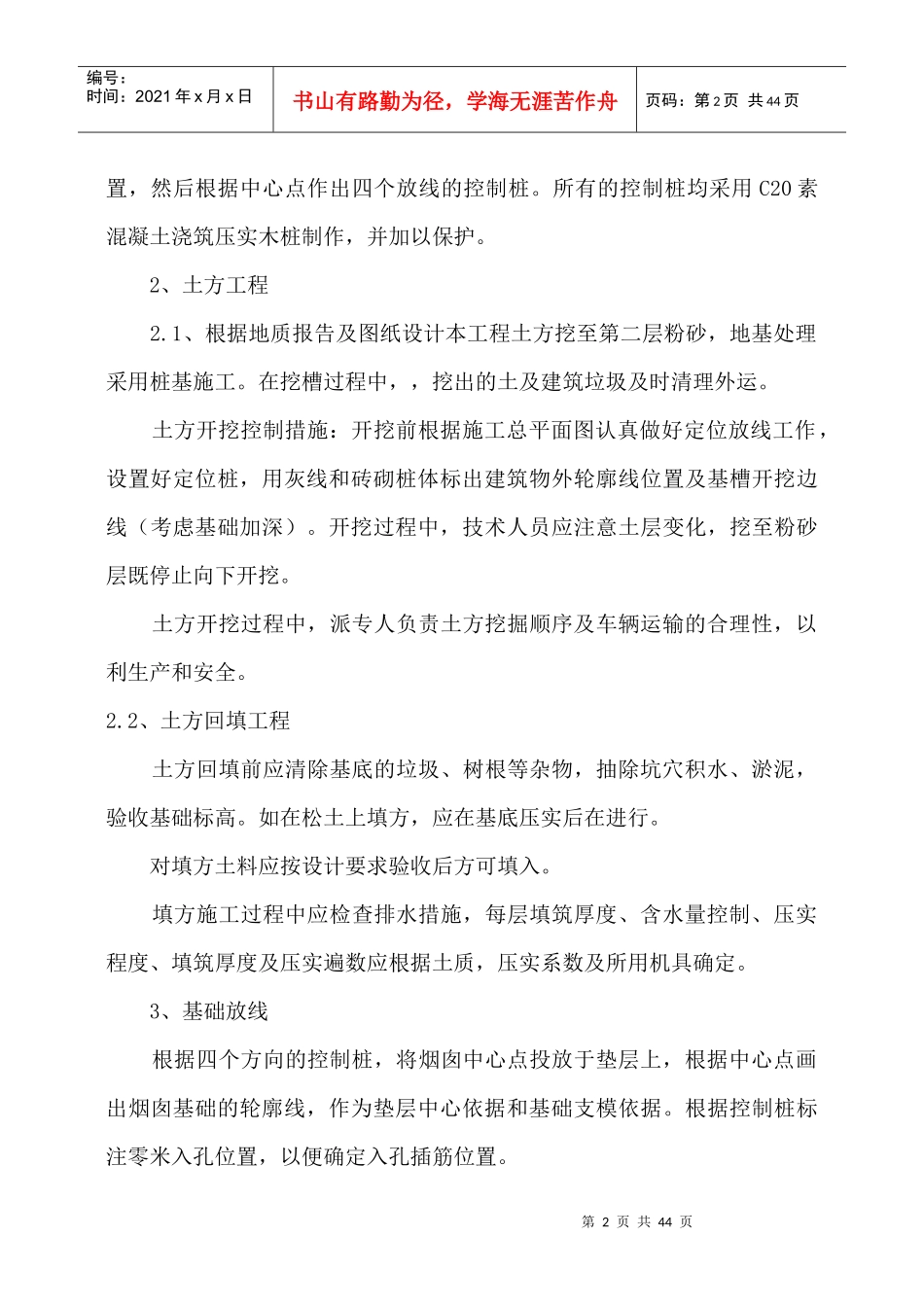

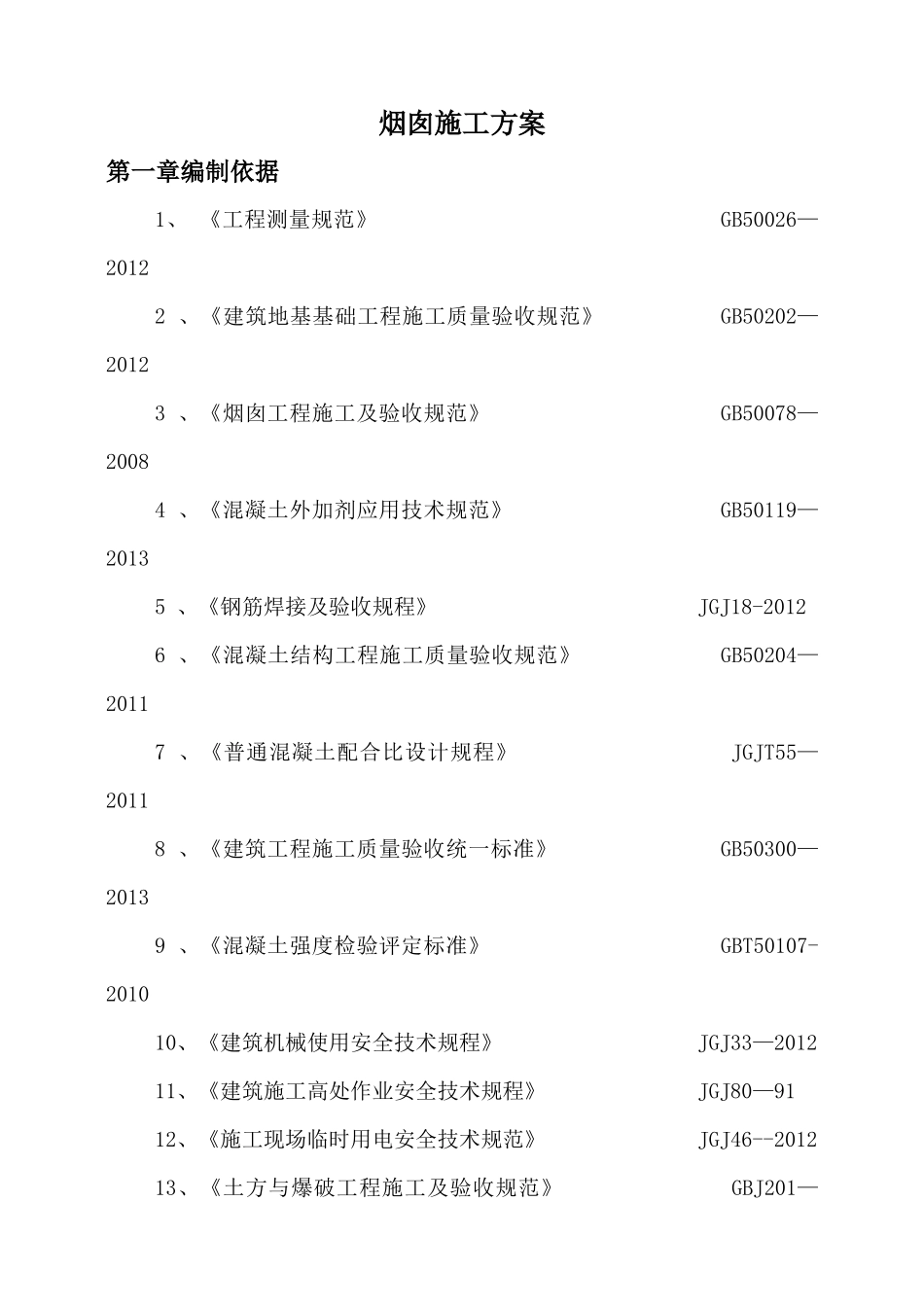

烟囱施工方案第一章编制依据1、《工程测量规范》GB50026—20122、《建筑地基基础工程施工质量验收规范》GB50202—20123、《烟囱工程施工及验收规范》GB50078—20084、《混凝土外加剂应用技术规范》GB50119—20135、《钢筋焊接及验收规程》JGJ18-20126、《混凝土结构工程施工质量验收规范》GB50204—20117、《普通混凝土配合比设计规程》JGJT55—20118、《建筑工程施工质量验收统一标准》GB50300—20139、《混凝土强度检验评定标准》GBT50107-201010、《建筑机械使用安全技术规程》JGJ33—201211、《建筑施工高处作业安全技术规程》JGJ80—9112、《施工现场临时用电安全技术规范》JGJ46--201213、《土方与爆破工程施工及验收规范》GBJ201—第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页201214、《建筑工程施工质量评价标准》T50375-200615、《砌体工程施工质量验收规范》GB50203-201116、本工程新疆东方希望有色金属有限公司，新疆东方希望煤电铝一体化循环产业项目二期碳素25万吨/年扩建工程，焙烧烟气净化二期烟囱工程。第二章工程概况新疆东方希望煤电铝一体化循环产业项目二期碳素25万吨/年扩建工程，焙烧烟气净化二期烟囱工程。建设地点在新疆东方希望工业园区内。钢筋砼结构，内部为筒壁内衬和隔热层，筒壁下口半径3.64m，筒壁厚为0.26m，基础承台下口直径为5米，钢筋砼结构。第三章项目施工方案总体施工工序本着：先地下，后地上，先结构，后建筑的施工原则进行。具体施工工序如下：测量放线—土方开挖—垫层—基础施工—土方回填—混凝土壁工程—钢平台—烟囱地面施工—筒身外壁涂刷标志涂料—竣工交接。1、测量放线根据建设方给出的控制点，采用前方交汇法精确确定烟囱中心点的位第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页置，然后根据中心点作出四个放线的控制桩。所有的控制桩均采用C20素混凝土浇筑压实木桩制作，并加以保护。2、土方工程2.1、根据地质报告及图纸设计本工程土方挖至第二层粉砂，地基处理采用桩基施工。在挖槽过程中，，挖出的土及建筑垃圾及时清理外运。土方开挖控制措施：开挖前根据施工总平面图认真做好定位放线工作，设置好定位桩，用灰线和砖砌桩体标出建筑物外轮廓线位置及基槽开挖边线（考虑基础加深）。开挖过程中，技术人员应注意土层变化，挖至粉砂层既停止向下开挖。土方开挖过程中，派专人负责土方挖掘顺序及车辆运输的合理性，以利生产和安全。2.2、土方回填工程土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基础标高。如在松土上填方，应在基底压实后在进行。对填方土料应按设计要求验收后方可填入。填方施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度、填筑厚度及压实遍数应根据土质，压实系数及所用机具确定。3、基础放线根据四个方向的控制桩，将烟囱中心点投放于垫层上，根据中心点画出烟囱基础的轮廓线，作为垫层中心依据和基础支模依据。根据控制桩标注零米入孔位置，以便确定入孔插筋位置。第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页4、基础施工基础由混凝土垫层，钢筋混凝土基础组成。基础施工的工序流程为：4.1、基础开挖并清理完毕后，经验槽合格后，即可进行基础垫层的施工，混凝土采用平板振捣器震实，并严格控制垫层顶标高，保证顶面的平整度。混凝土采用运送车直接运至浇筑位置。4.2、混凝土底板内配两层筋，钢筋采用绑扎搭接。外边模板竖立使用，模板之间竖缝满打卡子。由于为圆周外边，模板交圈，且模板只有竖缝，故整体稳定性较强，不需要对拉杆，只需加两道Ф18钢筋做成的环向围檩即可。混凝土标号为C40S8。浇筑时，采用自卸车水平运输、混凝土输送泵浇筑，泵车位于基坑边，但离基坑要有一定的安全距离，防止坍塌事故的发生。浇筑顺序由远及近，振捣密实，浇水、覆盖毛毡养护。4.3、基础分为①、②两部分施工，先施工①，后施工②。4.3.1、①部分筏板基础施工：钢筋接头采用绑扎搭接、接头位置应相互错开，钢筋施工时，不论...
