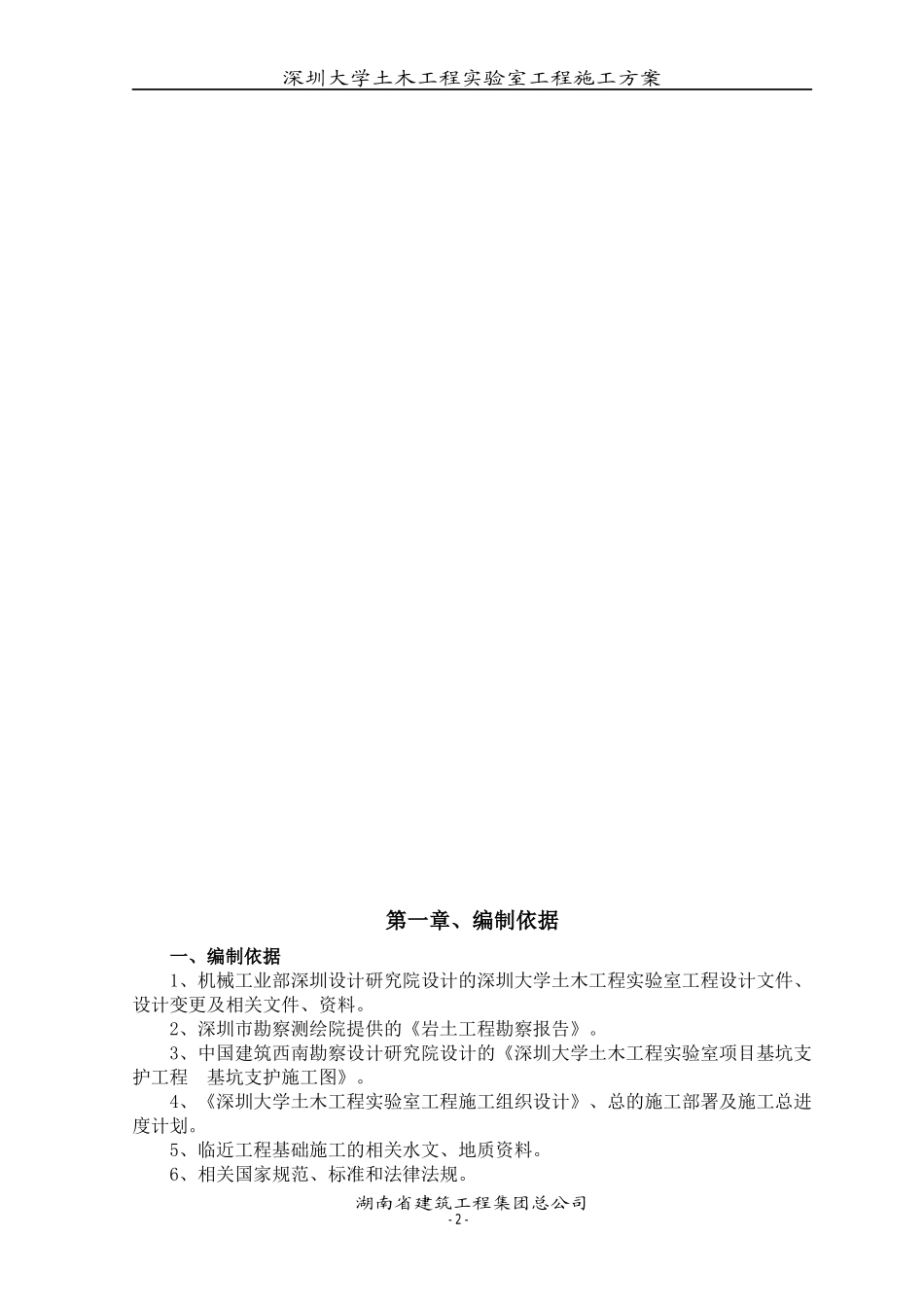

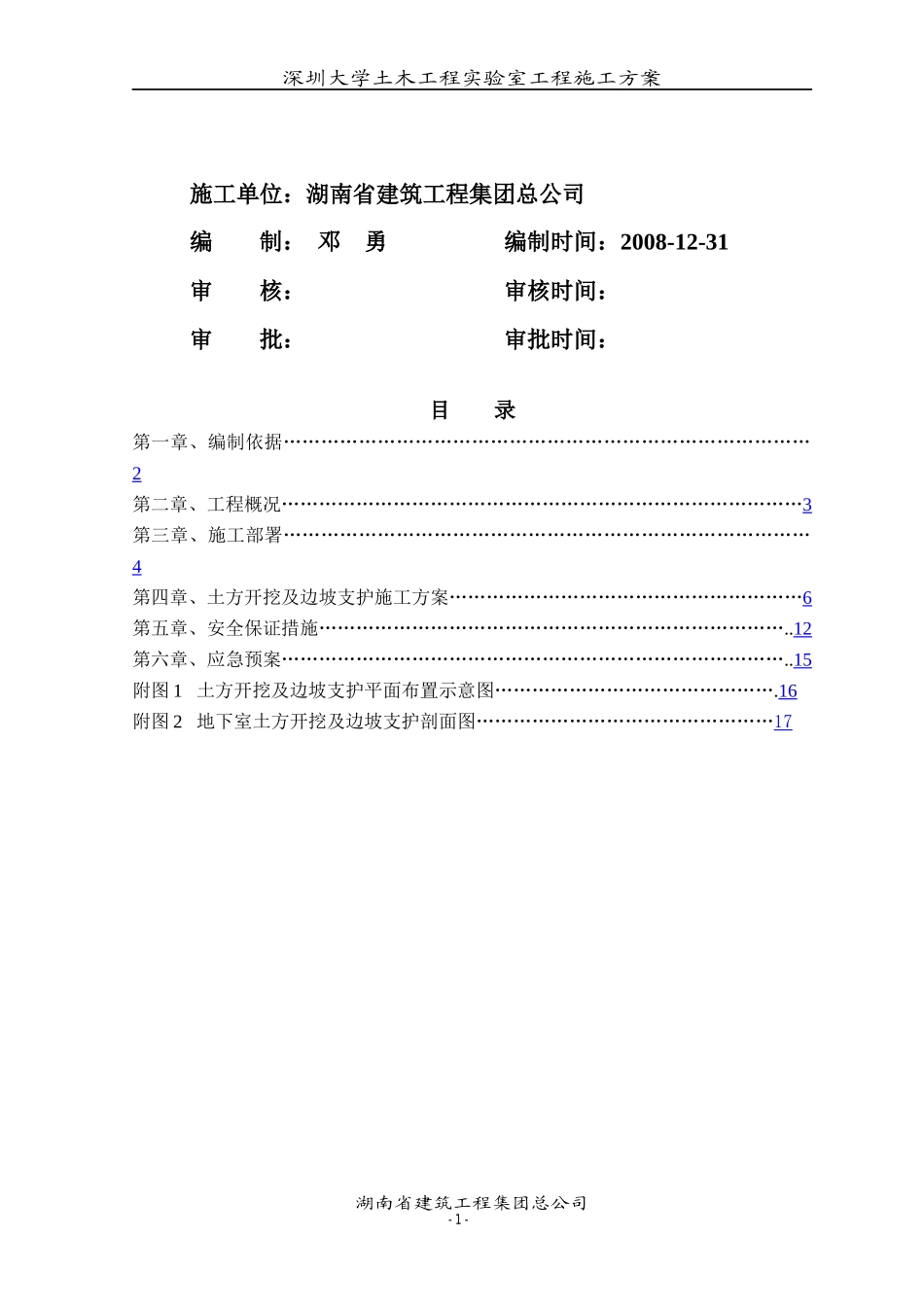

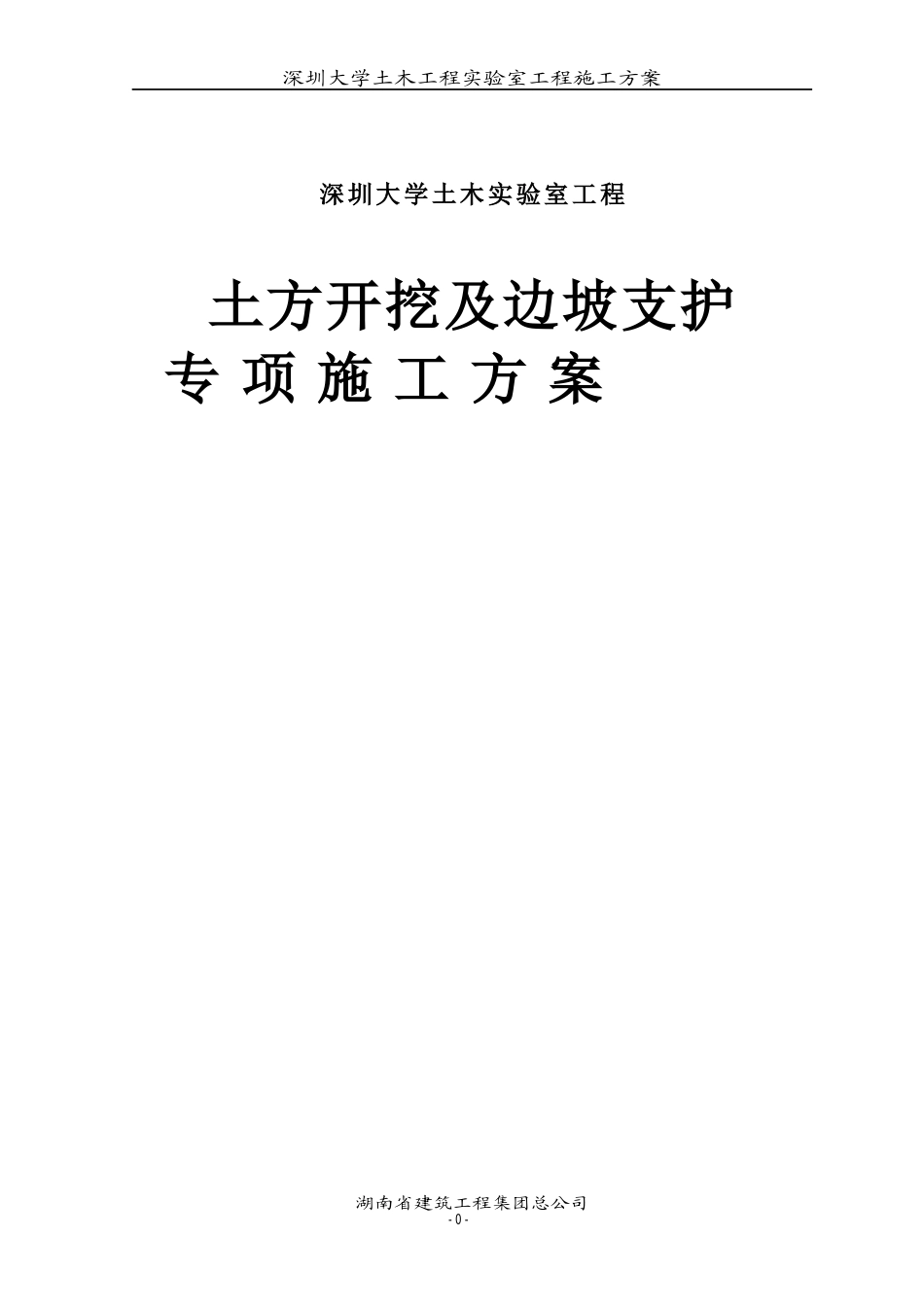

深圳大学土木工程实验室工程施工方案深圳大学土木实验室工程土方开挖及边坡支护专项施工方案湖南省建筑工程集团总公司-0-深圳大学土木工程实验室工程施工方案施工单位：湖南省建筑工程集团总公司编制：邓勇编制时间：2008-12-31审核：审核时间：审批：审批时间：目录第一章、编制依据…………………………………………………………………………2第二章、工程概况…………………………………………………………………………3第三章、施工部署…………………………………………………………………………4第四章、土方开挖及边坡支护施工方案…………………………………………………6第五章、安全保证措施…………………………………………………………………..12第六章、应急预案………………………………………………………………………..15附图1土方开挖及边坡支护平面布置示意图……………………………………….16附图2地下室土方开挖及边坡支护剖面图…………………………………………17湖南省建筑工程集团总公司-1-深圳大学土木工程实验室工程施工方案第一章、编制依据一、编制依据1、机械工业部深圳设计研究院设计的深圳大学土木工程实验室工程设计文件、设计变更及相关文件、资料。2、深圳市勘察测绘院提供的《岩土工程勘察报告》。3、中国建筑西南勘察设计研究院设计的《深圳大学土木工程实验室项目基坑支护工程基坑支护施工图》。4、《深圳大学土木工程实验室工程施工组织设计》、总的施工部署及施工总进度计划。5、临近工程基础施工的相关水文、地质资料。6、相关国家规范、标准和法律法规。湖南省建筑工程集团总公司-2-深圳大学土木工程实验室工程施工方案7、本公司的质量手册、程序文件、基础管理文件以及施工作业指导书。8、本公司现有土方工程施工机械和累积施工经验。第二章、工程概况一、设计概况本工程位于深圳市南山区深圳大学新校区东南角,由深圳大学投资建设，机械工业部深圳设计研究院设计，建筑面积约为13800平方米，地上五层，地下一层，楼高21.5米。工程设计标高+0.00相当于绝对标高6.450m（黄海高程）。二、基础形式及主要技术参数本工程地下室分为二部分：实验台座和设备用房，建筑面积1494.35㎡，均为现浇钢筋混凝土结构，基础采取大开挖施工，须做边坡支护。场地经平整后自然地面标高约为-0.2m，台座基础底板大开挖标高-3.89m（设计底板底标高-3.13，底板厚度600，底板垫层面找平层20厚，防水保护层40厚），开挖深度约3.79m；设备用房底板大开挖标高-5.26（局部-5.46），开挖深度约5.06m（局部5.26m）。基础为桩基础。三、地质水文条件经钻探揭露，本工程埋藏地层按成因分类为：人工填土（Qml）、第四系全新统海积层（Q4m）、第四系中更新统残积层（Qel）、燕山期侵入岩（γ35）等地层。（1）人工填土层厚1.70~11.60m，在场地内普遍分布。（2）第四系全新统海积层按岩性及力学性质划分为二层：A、淤泥质粘土，层厚0.70~8.10m;B、砾砂，层厚0.40~1.10m。湖南省建筑工程集团总公司-3-深圳大学土木工程实验室工程施工方案（3）第四系中更新统残积层厚6.70~16.80m，为砾质粘土。燕山期侵入岩，根据风化程度分为四个层（带）：A、全风化层，层厚2.00~9.80m，一般厚度大于5.0m，层顶标高-19.05~-3.91m；B、强风化层，层厚9.30~33.30m，一般厚度大于15.0m，层顶板标高-27.42~-5.59m；C、中等风化层，层厚0.5~6.2m，层顶板标高-52.76~-34.03m；D、微风化岩，层顶板标高-41.25~-39.37m。本工程地下水主要赋存于第四系全新统海积砾砂层中，属孔隙潜水类型，另基岩中赋存有一定量的裂隙水。地下水主要靠大气降水补给并与海水有一定水力联系水位因降雨及季节变化而异。地下水埋深较浅，水位标高3.52~6.91m。地下水对砼结构无腐蚀性。五、气候条件地下室土方工程拟定施工时间为2~3月，深圳市降雨较少，利于施工。六、施工条件施工现场“三通一平”已基本完成，主要临时排水设施已经完成，测量桩位交接已经完成，具备了土方工程施工作业条件。第三章、施工部署一、现场布置基坑开挖及基础施工阶段的临水、临电、防护、排水、加工间的设置以及堆土、弃土点的位置、土方...
