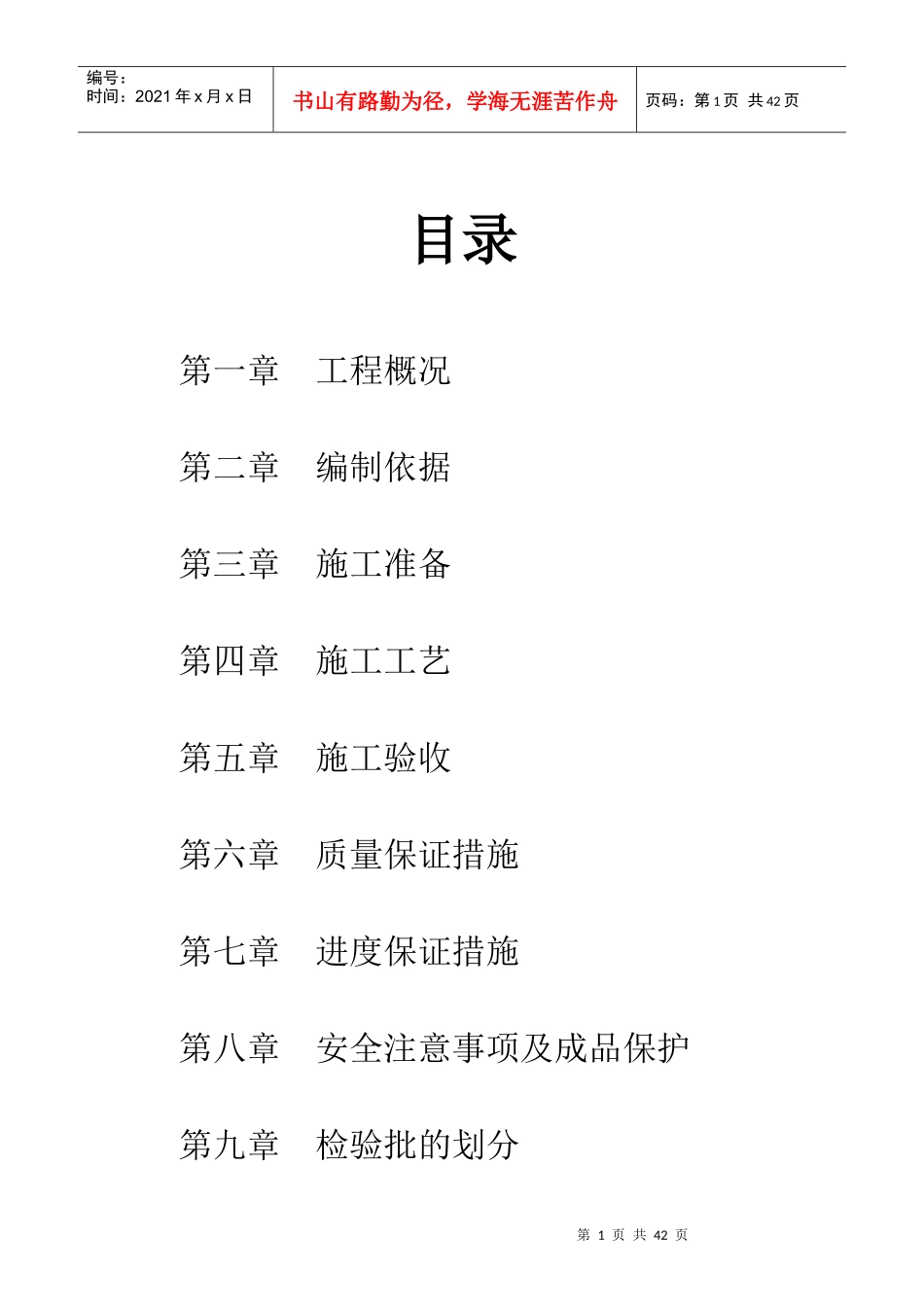

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页目录第一章工程概况第二章编制依据第三章施工准备第四章施工工艺第五章施工验收第六章质量保证措施第七章进度保证措施第八章安全注意事项及成品保护第九章检验批的划分第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页第一章工程概况1.1工程概况工程名称：XXXX工程地址：XXXX建设单位：XXXX施工单位：XXXXX设计单位：XXXX监理单位：XXXX本工程为XXXX1#楼，商业2层，住宅27层，占地面积1441.39m²，总建筑面积18923.86m²。框架、剪力墙结构，建筑高度84.0m，消防耐火等级为一级，建筑抗震设防烈度为7度。外墙热桥保温采用垂直纤维岩棉板薄抹灰外墙外保温系统，垂直纤维岩棉板设计厚度为：商业35mm、住宅30mm；屋面及架空层保温采用难燃型挤塑聚苯板保温系统，难燃型挤塑聚苯板设计厚度为：屋面50mm，架空层40mm。1.2外墙保温设计概况第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页外墙保温采用岩棉板薄抹灰外墙外保温系统，各层次做法详见1.2-1、1.2-2。1.2-1商业外墙外保温系统构造第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页1.2-2住宅外墙外保温系统构造1.3架空层（功能转换层）保温设计概况架空层（功能转换层）保温采用难燃型挤塑聚苯板外保温系统，各层次做法详见1.3-1。第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页1.3-1架空层保温系统构造1.4屋面保温设计概况屋面保温采用难燃型挤塑聚苯板，各层次做法详见1.4-1。1.4-1屋面保温系统构造第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页第二章编制依据1、国家有关建筑工程的法律、法规和地方有关规定2、本工程外墙外保温工程设计图纸及相关设计文件3、《夏热冬冷地区居住建筑节能设计标准》JGJ134-20104、《重庆市居住建筑节能50%设计标准》DB50-102-20105、《重庆市公共建筑节能(绿色建筑)设计标准》DBJ50-052-20136、《岩棉板薄抹灰外墙外保温系统应用技术规程》DBJ50T-141-20127、《岩棉板薄抹灰外墙外保温系统建筑构造》DJBT-069-13J028、《难燃型挤塑聚苯板建筑外保温系统应用技术规程》DBJ50T-159-20139、《难燃型挤塑聚苯板建筑外保温系统建筑构造》DJBT-073-13J0610、《建筑节能工程施工质量验收规范》GB50411-200711、《建筑工程施工质量验收统一标准》GB50300-201312、《建筑装饰装修工程质量验收规范》GB50210-201113、《建筑施工高处作业安全技术规范》JGJ80-91第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页第三章施工准备3.1技术准备1、外墙外保温、架空层保温、屋面保温工程施工前应对施工作业人员进行实际操作培训和技术、安全交底。2、大面积施工前，先做样板墙，经检验合格后再大面积施工。3、了解施工近期天气状况，做好冬、雨季施工防护准备。3.2材料准备3.2.1外墙外保温材料性能指标要求1、外墙外保温采用垂直纤维岩棉板，垂直纤维岩棉板的物理性能应符合表3.2.1-1的规定。表3.2.1-1垂直纤维岩棉板主要性能参数项目单位性能指标试验方法密度kg/m³≥100GB/T5480厚度mm≥30导热系数（平均温度25℃）W/（m·k）≤0.048GB/T10294垂直于板面方向的抗拉强度Kpa≥100JG149尺寸稳定性（长/宽/厚）%≤1.CGB/T8811质量吸湿率%≤1.CGB/T5480憎水率%≥98GB/T10299酸度系数-≥1.8GB/T5480压缩强度（≥50mm）Kpa≥80GB/T13480吸水量（部分浸泡）24hkg/m²≤1.CGB/T5480第8页共42页第7页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共42页28d≤3.C燃烧性以有-A级GB86242、垂直纤维岩棉板尺寸偏差应符合表3.2.1-2的规定。表3.2.1-2垂直纤维岩棉板允许偏差项目单位允许偏差试验方法厚度mm+2GB/T5480长度mm+10-3宽度mm±3直角偏离度mm/m≤5平整度偏差mm≤63、用于粘贴岩棉板的胶粘剂...
