5000立方米液氨储罐施工方案VIP免费

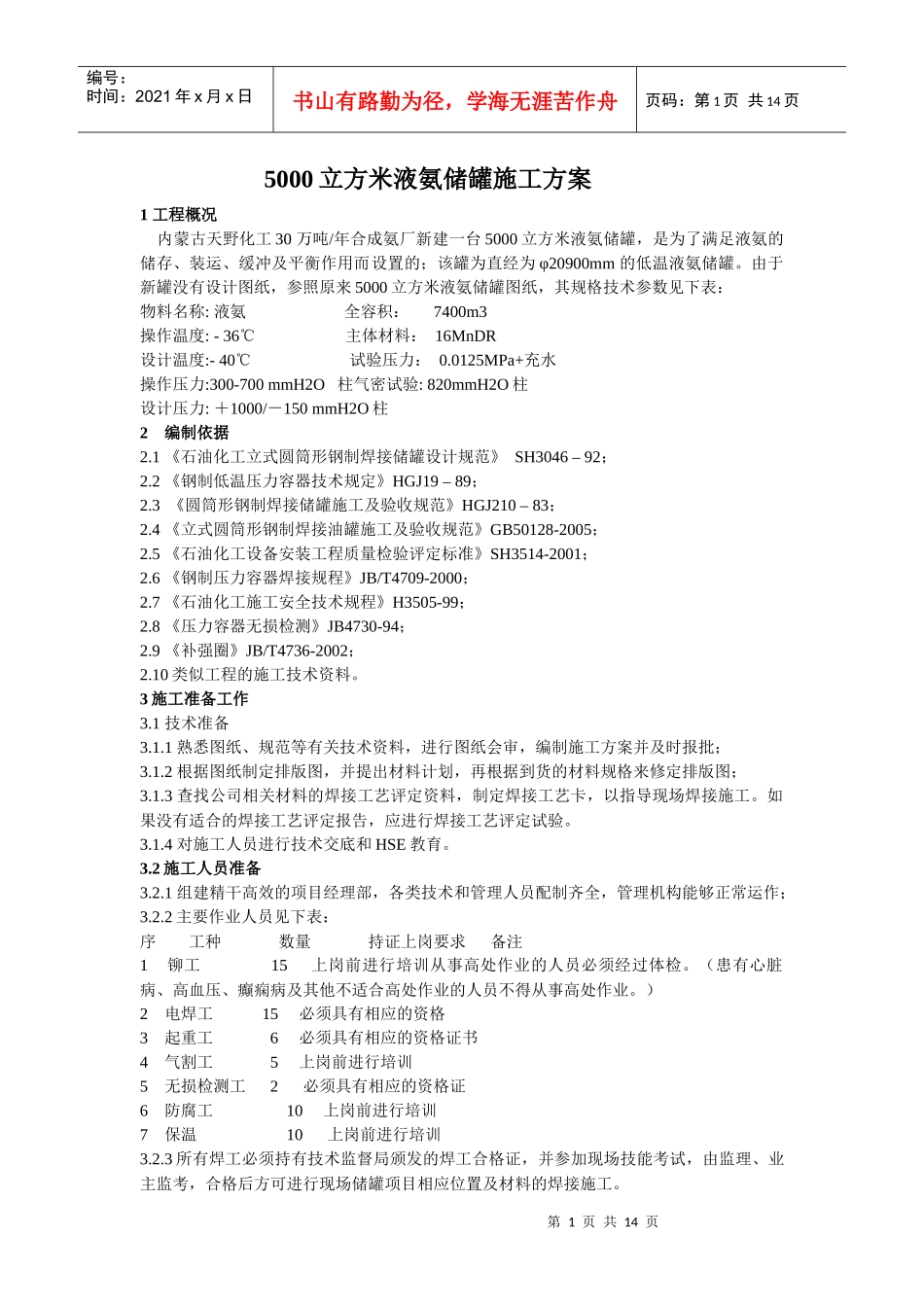

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页5000立方米液氨储罐施工方案1工程概况内蒙古天野化工30万吨/年合成氨厂新建一台5000立方米液氨储罐，是为了满足液氨的储存、装运、缓冲及平衡作用而设置的；该罐为直经为φ20900mm的低温液氨储罐。由于新罐没有设计图纸，参照原来5000立方米液氨储罐图纸，其规格技术参数见下表：物料名称:液氨全容积：7400m3操作温度:-36℃主体材料：16MnDR设计温度:-40℃试验压力：0.0125MPa+充水操作压力:300-700mmH2O柱气密试验:820mmH2O柱设计压力:＋1000/－150mmH2O柱2编制依据2.1《石油化工立式圆筒形钢制焊接储罐设计规范》SH3046–92；2.2《钢制低温压力容器技术规定》HGJ19–89；2.3《圆筒形钢制焊接储罐施工及验收规范》HGJ210–83；2.4《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2005；2.5《石油化工设备安装工程质量检验评定标准》SH3514-2001；2.6《钢制压力容器焊接规程》JB/T4709-2000；2.7《石油化工施工安全技术规程》H3505-99；2.8《压力容器无损检测》JB4730-94；2.9《补强圈》JB/T4736-2002；2.10类似工程的施工技术资料。3施工准备工作3.1技术准备3.1.1熟悉图纸、规范等有关技术资料，进行图纸会审，编制施工方案并及时报批；3.1.2根据图纸制定排版图，并提出材料计划，再根据到货的材料规格来修定排版图；3.1.3查找公司相关材料的焊接工艺评定资料，制定焊接工艺卡，以指导现场焊接施工。如果没有适合的焊接工艺评定报告，应进行焊接工艺评定试验。3.1.4对施工人员进行技术交底和HSE教育。3.2施工人员准备3.2.1组建精干高效的项目经理部，各类技术和管理人员配制齐全，管理机构能够正常运作；3.2.2主要作业人员见下表：序工种数量持证上岗要求备注1铆工15上岗前进行培训从事高处作业的人员必须经过体检。（患有心脏病、高血压、癫痫病及其他不适合高处作业的人员不得从事高处作业。）2电焊工15必须具有相应的资格3起重工6必须具有相应的资格证书4气割工5上岗前进行培训5无损检测工2必须具有相应的资格证6防腐工10上岗前进行培训7保温10上岗前进行培训3.2.3所有焊工必须持有技术监督局颁发的焊工合格证，并参加现场技能考试，由监理、业主监考，合格后方可进行现场储罐项目相应位置及材料的焊接施工。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页3.2.4参加施工的人员必须熟悉本方案，并参加施工前的技术交底工作。3.3材料准备3.3.1所有材料及配件均应有合格证和质量证明书，并符合图纸设计要求。材料代用必须有设计变更。当无质量合格证明书或对质量证明书有疑问时，应进行复验，复验项目和技术指标应符合现行的国家或行业标准，并应满足图样的要求，特别重视低温钢的冲击试验。3.3.2材料存放做插牌标识，并按材质、规格、厚度等分类存放。存放过程中应防止钢板产生变形，并作好支垫，严禁用带棱角的物件垫底。型材应按规格存放，存放过程中防止产生变形，并应做标记。3.3.3钢板应进行外观检查，表面不得有气孔、裂纹、夹渣、折痕、夹层等缺陷；其钢板的表面质量应符合现行钢板标准的规定。3.3.4法兰等加工件按图纸规定的标准要求进行加工和检验。其表面符合相关标准的要求。3.3.5外购、标准件、加工件等均应有材质证明书和合格证。3.3.6钢板表面锈蚀减薄量、划痕深度与钢板的实际负偏差之和应符合下表：钢板厚度允许偏差（mm）钢板厚度允许偏差4-0.34.5-5.5-0.56-7-0.68-25-0.83.3.7焊条应按批号、规格、类别验收，焊条表面应无药皮脱落、偏芯、焊芯生锈、发霉等现象。焊接材料应置于干燥通风处，焊条的烘干和发放应按有关规定执行。3.3.8油漆及保冷材料应具有质量合格证，并在有效期内，如有怀疑，应检测合格后方准使用。3.4机具准备3.4.1施工机械吊车、电焊机、卷板机、刨边机、坡口加工机、切割机、烘干箱、X光探伤机、超声波探伤仪、磁粉探伤仪器、油压机、试压泵、液压提升装置、真空泵、聚氨酯发泡设备等。3.4.2施工工具：气焊工具、磨光机、千斤顶、大锤等。3.4.3起重吊装工具：链式手拉葫芦、索具、卸扣和轧头、钢...
