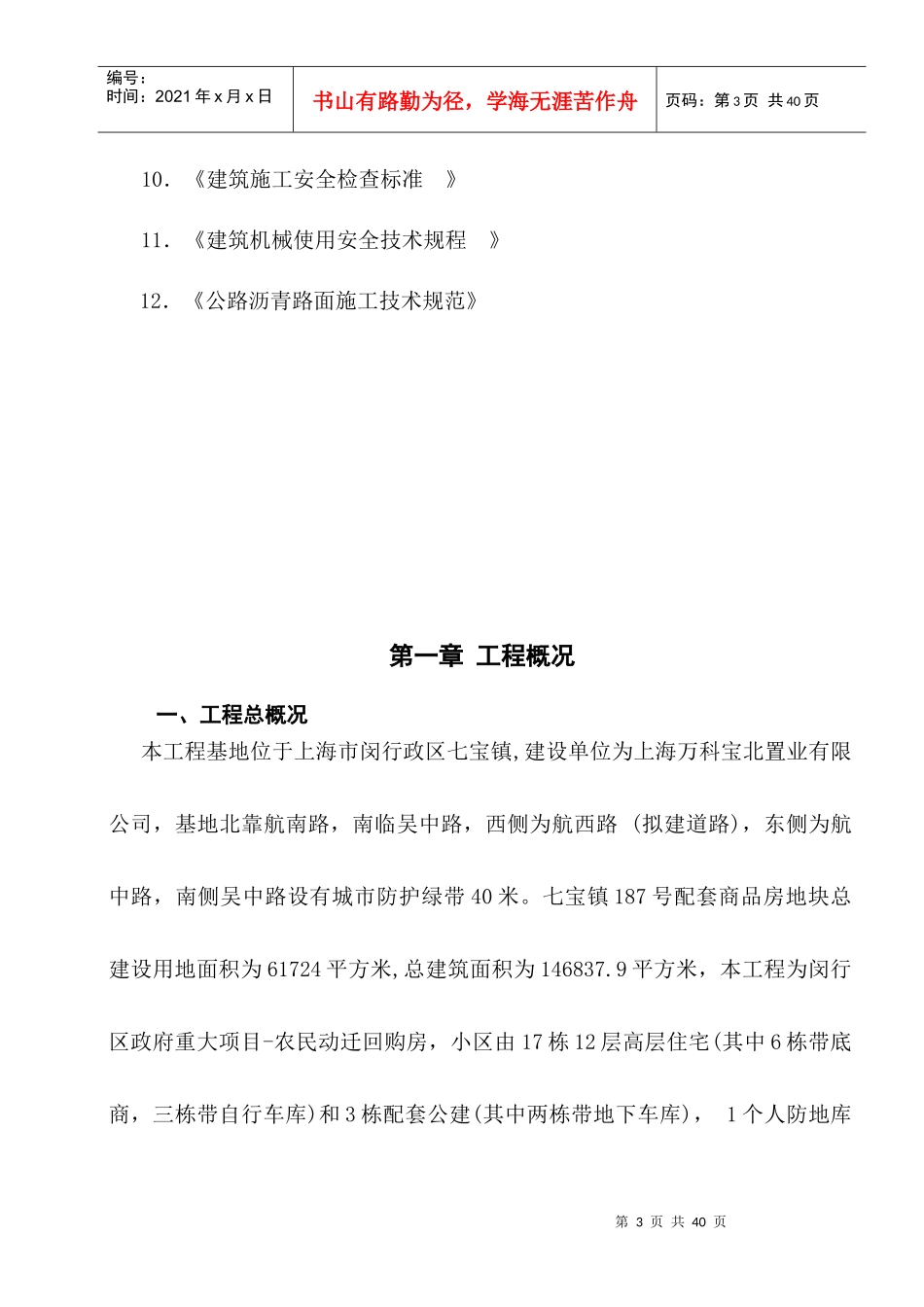

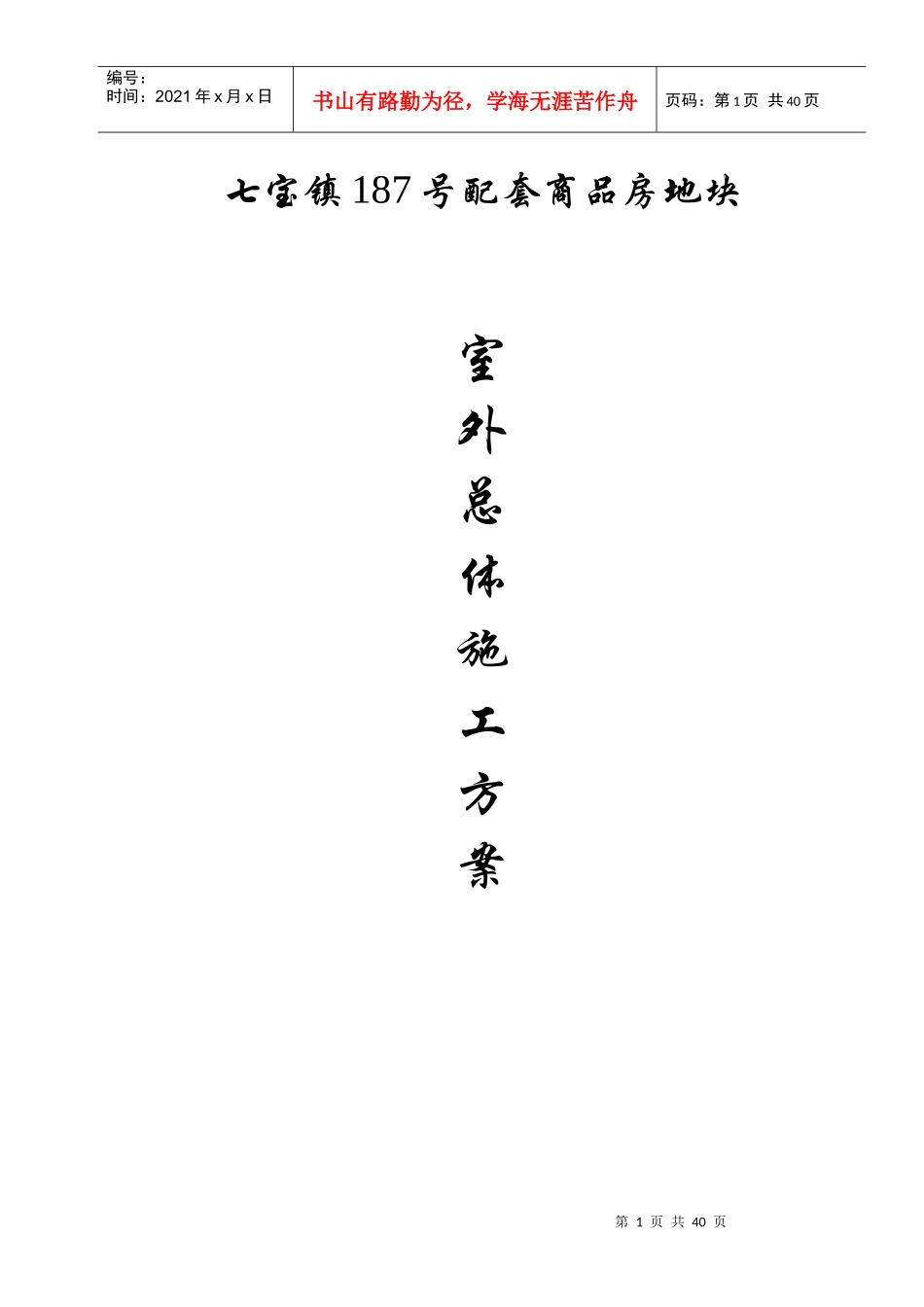

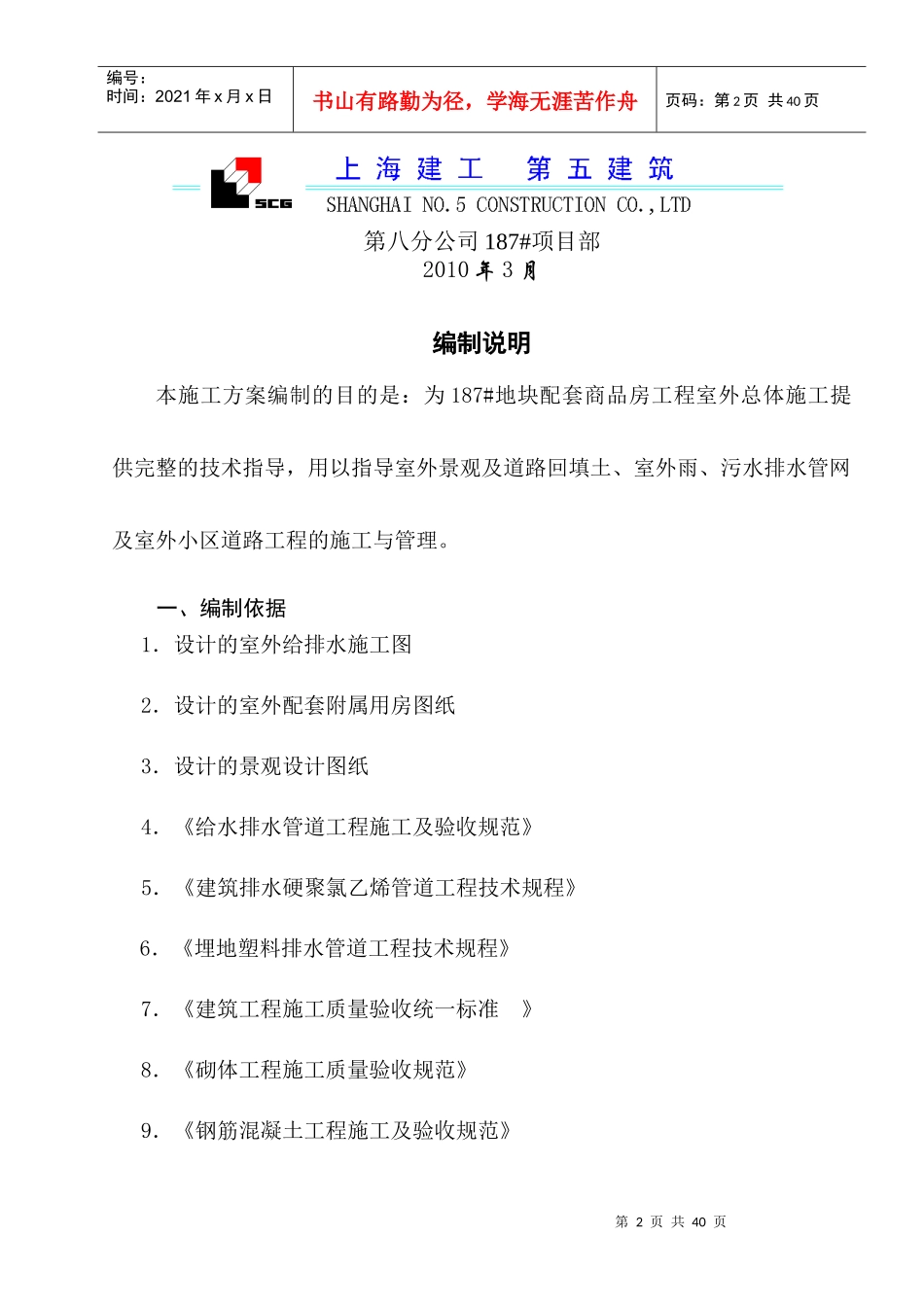

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页七宝镇187号配套商品房地块室外总体施工方案第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页第八分公司187#项目部2010年3月编制说明本施工方案编制的目的是：为187#地块配套商品房工程室外总体施工提供完整的技术指导，用以指导室外景观及道路回填土、室外雨、污水排水管网及室外小区道路工程的施工与管理。一、编制依据1．设计的室外给排水施工图2．设计的室外配套附属用房图纸3．设计的景观设计图纸4．《给水排水管道工程施工及验收规范》5．《建筑排水硬聚氯乙烯管道工程技术规程》6．《埋地塑料排水管道工程技术规程》7．《建筑工程施工质量验收统一标准》8．《砌体工程施工质量验收规范》9．《钢筋混凝土工程施工及验收规范》第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页10．《建筑施工安全检查标准》11．《建筑机械使用安全技术规程》12．《公路沥青路面施工技术规范》第一章工程概况一、工程总概况本工程基地位于上海市闵行政区七宝镇,建设单位为上海万科宝北置业有限公司，基地北靠航南路，南临吴中路，西侧为航西路(拟建道路)，东侧为航中路，南侧吴中路设有城市防护绿带40米。七宝镇187号配套商品房地块总建设用地面积为61724平方米,总建筑面积为146837.9平方米，本工程为闵行区政府重大项目-农民动迁回购房，小区由17栋12层高层住宅(其中6栋带底商，三栋带自行车库)和3栋配套公建(其中两栋带地下车库)，1个人防地库第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页(平时用途为汽车停车库)。二、工程内容管道部分：本工程各号房的雨、污水管道均设置在绿化带中，雨水由支管流入主管，再排入市政雨水总管，污水由支管流入主管，流入检查井后再排入市政污水总管。根据设计要求，室外雨污水管管径小于等于500的，采用UPVC加筋管，大于500的采用排水管及雨水管采用高密度聚乙烯（HDPE）双壁波纹管。主干道下的雨污水管环钢度≥8.0KN/m2，其余的环刚度均为4.0KN/m2道路部分：本工程室外道路、停车位为沥青面层道路，宽6.0、5.5米。中心站、终端站分别建在3#商业地库及人防地库上面，主体结构为框架结构，所有外围护墙采用混凝土空心砌块墙体。涂料外饰面。垃圾房、门卫房为一层框架结构，墙体采用砂加气砌块，涂料外饰面。三、工程特点本工程管网配套工程，雨、污水管网分部面广，管线量大且与主体装饰施工要穿插进行，协调工作量大；部分管线临近结构物基础和穿越现有道路，须采取强有力的安全保护措施，故先开挖主线，后开挖支沟。对其雨水与污水管道相互交错处，应先开挖污水管道。由于雨、污水管网分布面广，造成施工材料及施工设备存在二次或多次转运，给施工造成一定的难度。根据地质勘测报告及以往的施工经验，道路基层的处理，也是本工程的重点，应严格按照相关质量标准执行。第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页四、施工总体布置1、施工总体布置根据本线路长、工程量大、工期短的特点，做到长计划、短安排，在施工中不断抓好施工准备工作。准备工作要做到全面充分，不能仓促上马。开工后应集中力量组织多个作业面，全面全工，齐头并进，组织好流水作业和立体交叉作业，采取一切安全和质量保证措施，优质高效地完成施工任务。根据现场调查，可将本工程分为三个作业区，第一作业区为道路、场地整平工程，第二个作业区为雨、污水，给水，电气管线预埋工程，第三个作业区为配套公建土建工程。三个作业区共四个施工班组，四个施工班组互相配合，协调作业，以便加快施工进度。2、施工平面布置①施工平面布置依据“交通方便、利于施工、确保安全、组织有效”的原则，合理地进行各种临建材料堆场、机械设备的布置。②根据不同的施工阶段重点，各阶段平面布置作适当调整，使其与各时期施工重点相适应。③中小型机械的布置要处于安全环境，要避开高空物体打击的范围。...
