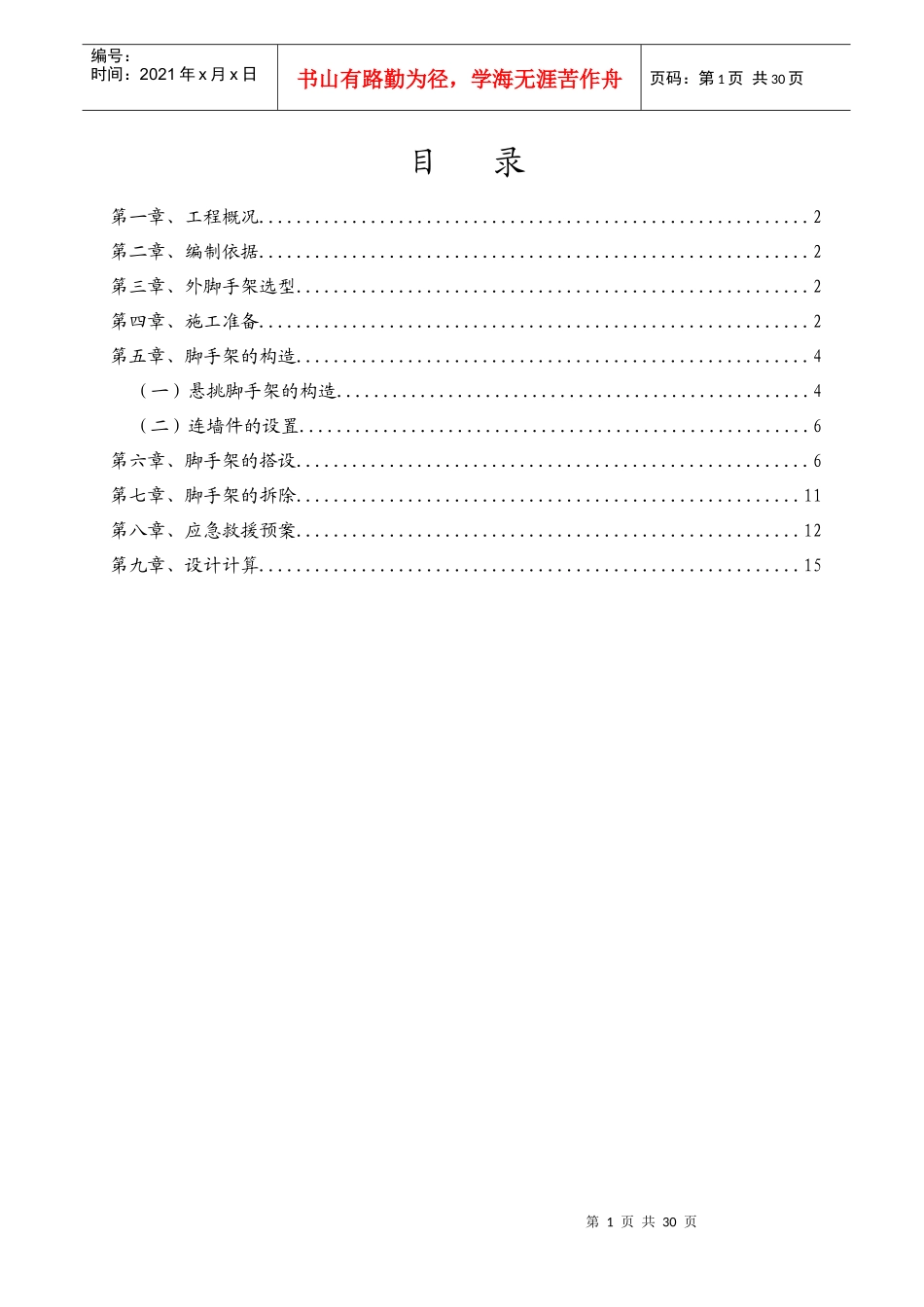

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页目录第一章、工程概况...........................................................2第二章、编制依据...........................................................2第三章、外脚手架选型.......................................................2第四章、施工准备...........................................................2第五章、脚手架的构造.......................................................4（一）悬挑脚手架的构造...................................................4（二）连墙件的设置.......................................................6第六章、脚手架的搭设.......................................................6第七章、脚手架的拆除......................................................11第八章、应急救援预案......................................................12第九章、设计计算..........................................................15第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页第一章、工程概况1、工程概况：项目名称：后溪中学易地迁建工程项目地点：厦门市集美区后溪仑上村建设单位：厦门市集美区教育局设计单位：林产工业规划设计院本工程艺术楼办公楼图书馆建筑面积为19980.63m2，地下1层、地上9层。其中地上总建筑面积约为15991.32m2，地下室总建筑面积约为4289.31m2。第二章、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2、《建筑施工手册（1）》3、《扣件式钢管脚手架搭设要求与设计计算》4、PKPM施工安全设施计算软件第三章、外脚手架选型本工程办公楼主体结构部分采用16#工字钢作为挑梁，从第三层板面开始悬挑，在挑梁上搭设双排脚手架，立杆间距为1.5m，搭设高度为11.7m，第二次从第六层板面开始悬挑，直接悬挑至顶层板面，搭设高度为17.1m。艺术楼图书馆部分的采用16#工字钢作为跳梁，从第三层板面开始悬挑，直接挑至顶层，立杆间距为1.5m，搭设高度为17.1m。第四章、施工准备(一)劳动力准备整个外脚手架工程涉及到搭设、维护及拆除三个阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。本工程主体施工进度要求，基本在8天左右一层结构，外脚手架工作量较大，需投入较多劳动力，外脚手架将根据现场分栋搭设。外脚手架维护阶段主要是配合外装进行施工，因此需用劳动力较少。本工程劳动力需用情况见表4-1。表4-1劳动力需用计划表阶段外脚手架搭设阶段外脚手架维护阶段外脚手架拆除阶段第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页工种架子工架子工架子工人数201010工作内容外脚手架搭设，悬挂安全网，铺设跳板，进行层间封闭，外脚手架上垃圾及杂物的清理外脚手架的日常围护，配合外装单位做好外脚手架的修改，及时清理外脚手架上垃圾及杂物拆除外脚手架及悬挑钢梁，将所有材料运至指定堆场，清理外脚手架拆除范围内的所有垃圾及杂物(二)材料准备结合本工程结构特点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则：1、钢管(1)脚手架钢管采用φ48，3.5mm焊接钢管。(2)钢管应为力学性能适中的Q235钢，其力学性质应符合国家现行标准《碳素结构钢》（GB700-89）中Q235A钢的规定。(3)钢管的截面尺寸应为外径48mm，壁厚3.5mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为4～6m（这样的长度一般重25kg以内，适合人工操作）。用于横向水平杆的钢管长度为1.5m，以适应脚手架宽的需要。(4)钢管质量的检验要求1）、钢管的外观质量检验应按表4-2进行表4-2钢管质量检验要求项次检查项目验收要求新管1产品质量合格证必须具备2钢管材质证明书3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径，壁厚<0.50mm，0.35mm5端面应平整，端面切斜的偏差<1.70mm6防锈处理必须进行防锈处理，度锌或刷防锈漆旧管7钢管锈蚀程度应每年检查一次管壁上锈蚀的...
