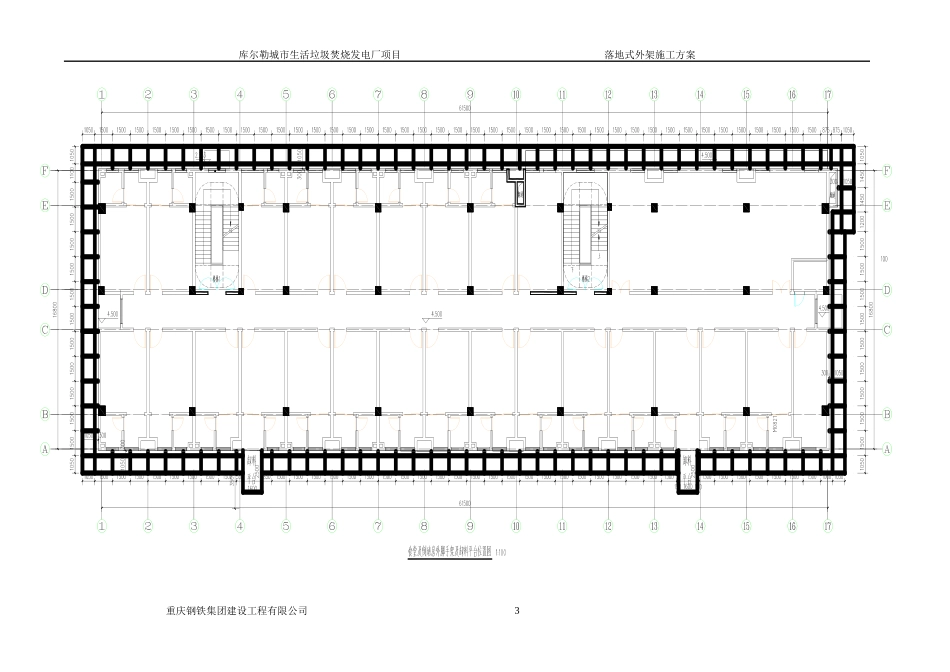

1库尔勒城市生活垃圾焚烧发电厂项目落地式外架施工方案·落地式外脚手架施工方案（一）工程概况：1、危险性较大的分部分项工程概况本工程建设单位：库尔勒三峰广翰能源开发有限公司；设计单位：重庆钢铁集团设计院有限公司；监理单位：重庆三环建设监理咨询有限公司；施工单位：重庆钢铁集团建设工程有限公司（1）、建筑：库尔勒城市生活垃圾焚烧发电厂项目位于库尔勒市市区东南18km,垃圾填埋场南侧。其中：办公楼及环保教育展示厅占地面积：1078.92平米，建筑面积2600.21平米。地上三层，一层层高为4.5m，二、三层层高均为3.9m，出屋面楼梯层高3m。室内外高差0.3m，建筑高度15.9m;倒班楼及食堂占地面积：1054.03平米，建筑面积3151.70平米。地上三层，一层层高为4.5m，二、三层层高均为3.6m，出屋面楼梯层高3m。室内外高差0.3m，建筑高度15.3m.两栋楼均为3F框架结构，抗震设防烈度：8度，抗震等级：二级。防火等级：二级;屋面防水等级：Ⅰ级；±0.00标高均为1010.35米。（2）、主体：结构形式为多层框架结构，上部结构砼强度等级为除1层KZ为C40外，其余梁板柱均为C30。最大柱断面600×700；最大梁断面300×700；板厚：120.砌体：1）+0.300标高以下外墙采用200厚页岩实心砖砌筑，+0.300标高以上外墙采用增压加气混凝土砌块、2）内墙200厚增压加气混凝土砌块。2、施工平面布置重庆钢铁集团建设工程有限公司21库尔勒城市生活垃圾焚烧发电厂项目落地式外架施工方案重庆钢铁集团建设工程有限公司23库尔勒城市生活垃圾焚烧发电厂项目落地式外架施工方案重庆钢铁集团建设工程有限公司43库尔勒城市生活垃圾焚烧发电厂项目落地式外架施工方案重庆钢铁集团建设工程有限公司45库尔勒城市生活垃圾焚烧发电厂项目落地式外架施工方案重庆钢铁集团建设工程有限公司65库尔勒城市生活垃圾焚烧发电厂项目落地式外架施工方案重庆钢铁集团建设工程有限公司67库尔勒城市生活垃圾焚烧发电厂项目落地式外架施工方案3、施工要求和技术保证条件（1）．钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用外径为48mm，壁厚2.8mm，其材质应采用国家现行标准《直缝电焊钢管》（GB/T13793-2008）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合GB700-79《普通碳素结构钢技术要求》中A3钢的要求。弯曲变形，锈蚀钢管不得使用，脚手架钢管每根最大质量不应大于25kg，钢管上严禁打孔。立杆、大横杆、剪刀杆、斜杆、长度为6M，小横杆长度为1.3M左右为宜。为了使外装饰脚手架达到便于施工的作用和文明施工的效果，决定将外脚手架钢管统一涂刷成长度为500mm红白相间的颜色，钢管须先涂刷完成再运至现场进行搭设（不准搭设后涂刷），并对入场材料的质量进行检查，禁止使用不合格的架料和扣件等。（2）．扣件：扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件及其附件应符合GB978-67《可锻铁分类及技术条件》的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81《普通螺纹》的规定，垫应符合GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形，钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。（3）．钢丝绳钢丝绳选用6×19Φ16、光面钢丝绳，强度极限≥1550Mpa，破断拉力和≥380KN。断股、锈蚀严重的钢丝绳不得使用。重庆钢铁集团建设工程有限公司87库尔勒城市生活垃圾焚烧发电厂项目落地式外架施工方案（4）．脚手板脚手板采用竹脚手板50㎜×300㎜×3000，重量不大于㎜30。㎏。（5）．安全网本工程中的安全网采用绿色密眼安全网（1.80×6.0m），100cm2≥2000目。（6）．红白标志栏板采用20cm宽标准红白栏板。每隔三层沿建筑物四周设置一道。（7）.脚手架搭设的技术要求及允许偏差项次项目技术要求检查方法1地基基础坚实平整、无积水、无沉降观察2立杆垂直度总高≤100mm用经纬仪或吊线和卷尺搭设段高10m≤20mm20m≤40mm30m≤60mm3间距步距≤20mm尺量检查...
