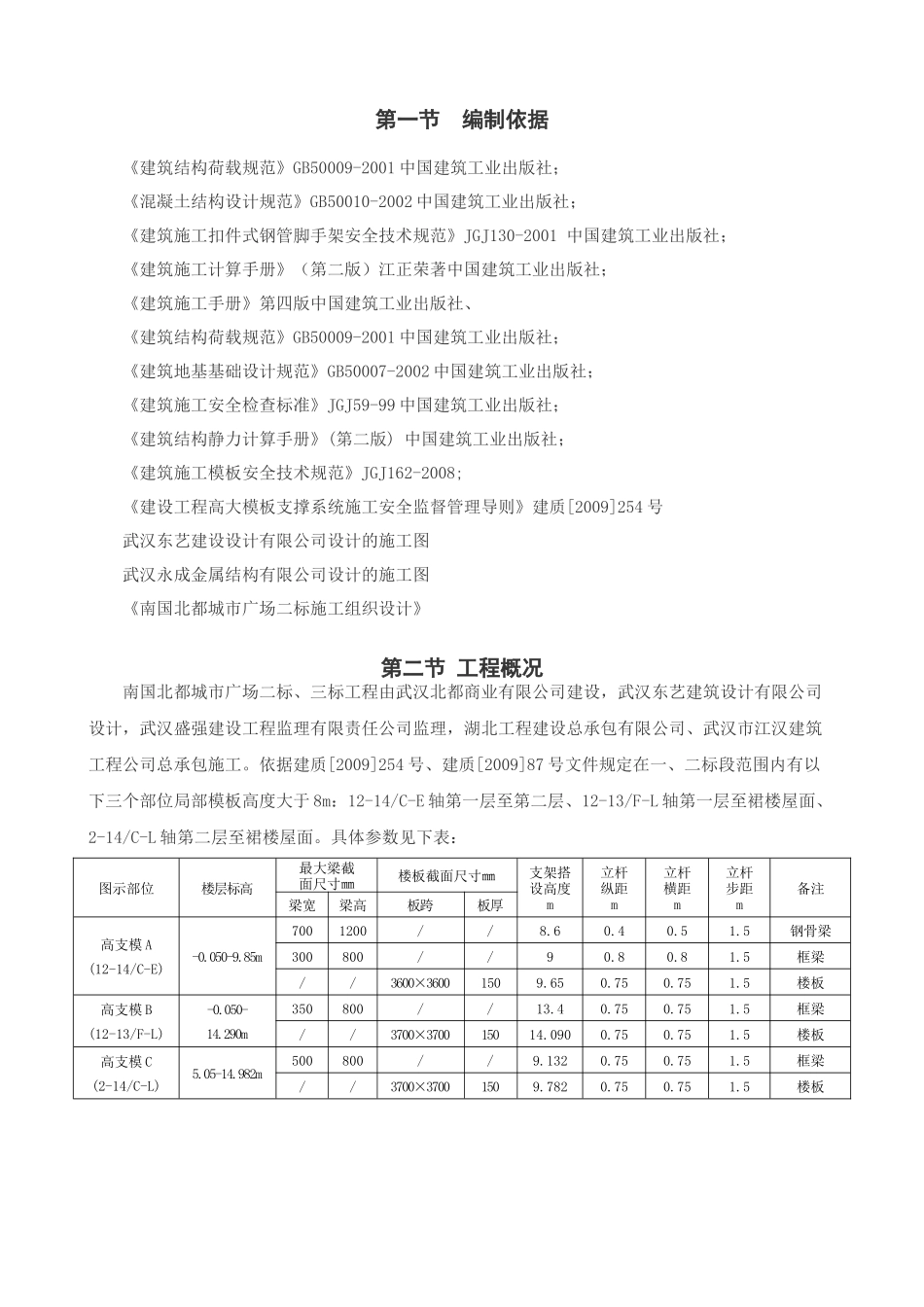

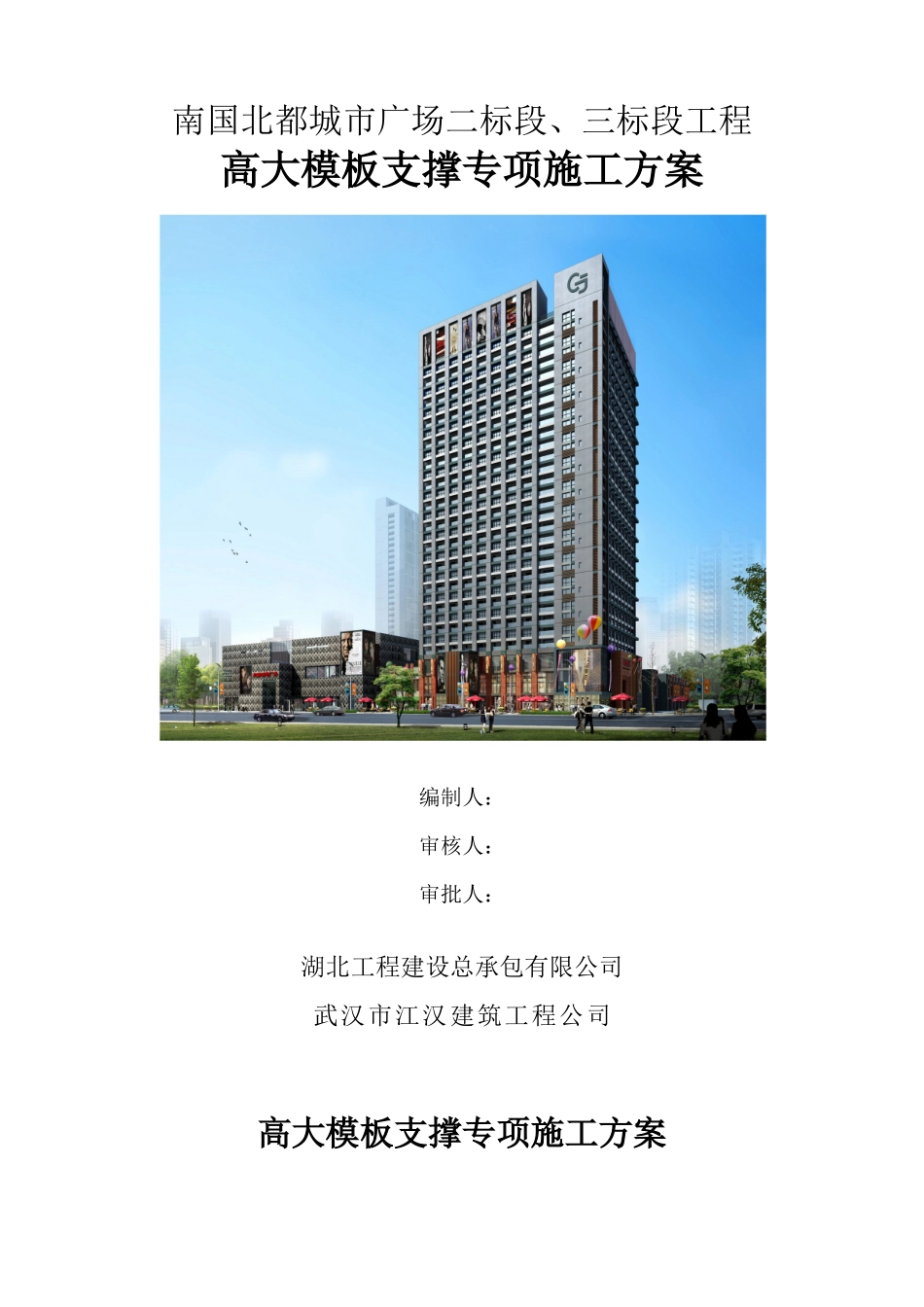

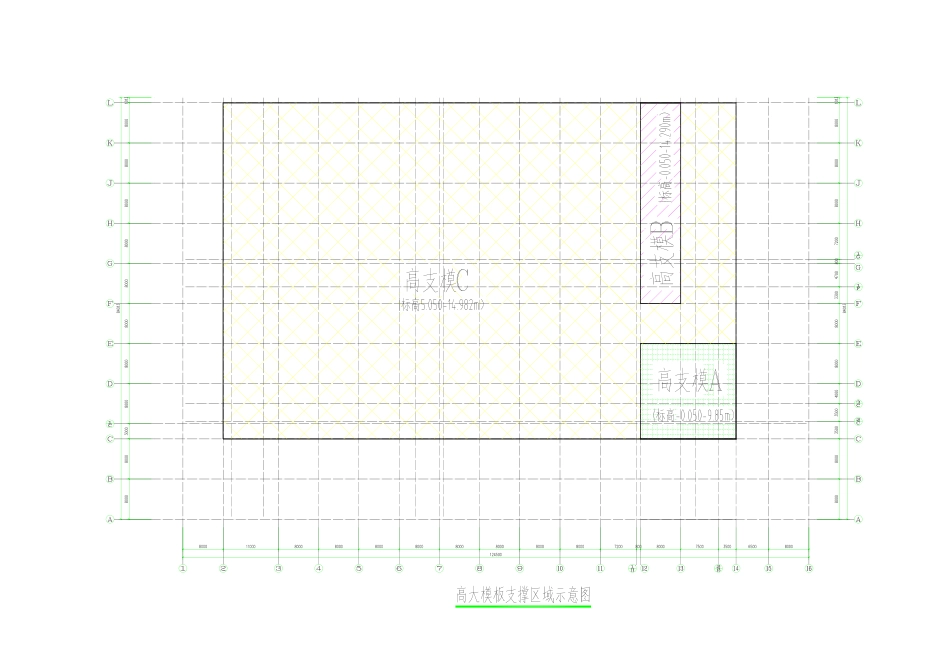

南国北都城市广场二标段、三标段工程高大模板支撑专项施工方案编制人：审核人：审批人：湖北工程建设总承包有限公司武汉市江汉建筑工程公司高大模板支撑专项施工方案第一节编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社；《建筑施工计算手册》（第二版）江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；《建筑结构静力计算手册》(第二版)中国建筑工业出版社；《建筑施工模板安全技术规范》JGJ162-2008;《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号武汉东艺建设设计有限公司设计的施工图武汉永成金属结构有限公司设计的施工图《南国北都城市广场二标施工组织设计》第二节工程概况南国北都城市广场二标、三标工程由武汉北都商业有限公司建设，武汉东艺建筑设计有限公司设计，武汉盛强建设工程监理有限责任公司监理，湖北工程建设总承包有限公司、武汉市江汉建筑工程公司总承包施工。依据建质[2009]254号、建质[2009]87号文件规定在一、二标段范围内有以下三个部位局部模板高度大于8m：12-14/C-E轴第一层至第二层、12-13/F-L轴第一层至裙楼屋面、2-14/C-L轴第二层至裙楼屋面。具体参数见下表：图示部位楼层标高最大梁截面尺寸㎜楼板截面尺寸㎜支架搭设高度m立杆纵距m立杆横距m立杆步距m备注梁宽梁高板跨板厚高支模A(12-14/C-E)-0.050-9.85m7001200//8.60.40.51.5钢骨梁300800//90.80.81.5框梁//3600×36001509.650.750.751.5楼板高支模B(12-13/F-L)-0.050-14.290m350800//13.40.750.751.5框梁//3700×370015014.0900.750.751.5楼板高支模C(2-14/C-L)5.05-14.982m500800//9.1320.750.751.5框梁//3700×37001509.7820.750.751.5楼板第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页第三节施工计划1、施工进度计划横道图：序号工作内容工作时间（天）55555551高支模A区施工2高支模B区施工3高支模C区施工2、材料计划；序号材料种类规格（m）数量（根）备注1钢管62000025800034800043800051.5100006扣件十字扣80000个7万向扣20000个8直接7000个9模板15㎜厚10000㎡10木方40×80㎜90000m第四节施工工艺技术一、模板安装要求1、梁、板模板安装顺序及技术要点①模板安装顺序模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模②技术要点安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页2、梁模板安装顺序及技术要点第6页共74页第5页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共74页第7页共74页第6页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共74页①模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板②技术要点四周连续式垂直剪刀撑竖向连续式垂直剪刀撑竖向剪刀撑底部和顶部加设水平剪刀撑剪刀撑之间加设之字撑之字撑第8页共74页第7页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共74页按设计要求起拱(跨度大于4m日寸，起拱0.2％)，并注意梁的侧模包住底模，下面龙骨包仆侧模。3、楼板模板安装顺序及技术要点①模板安装顺序“满堂”脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序②技术要点楼板模板当采用单块就位时，宜以每个铺设单元从四周...
