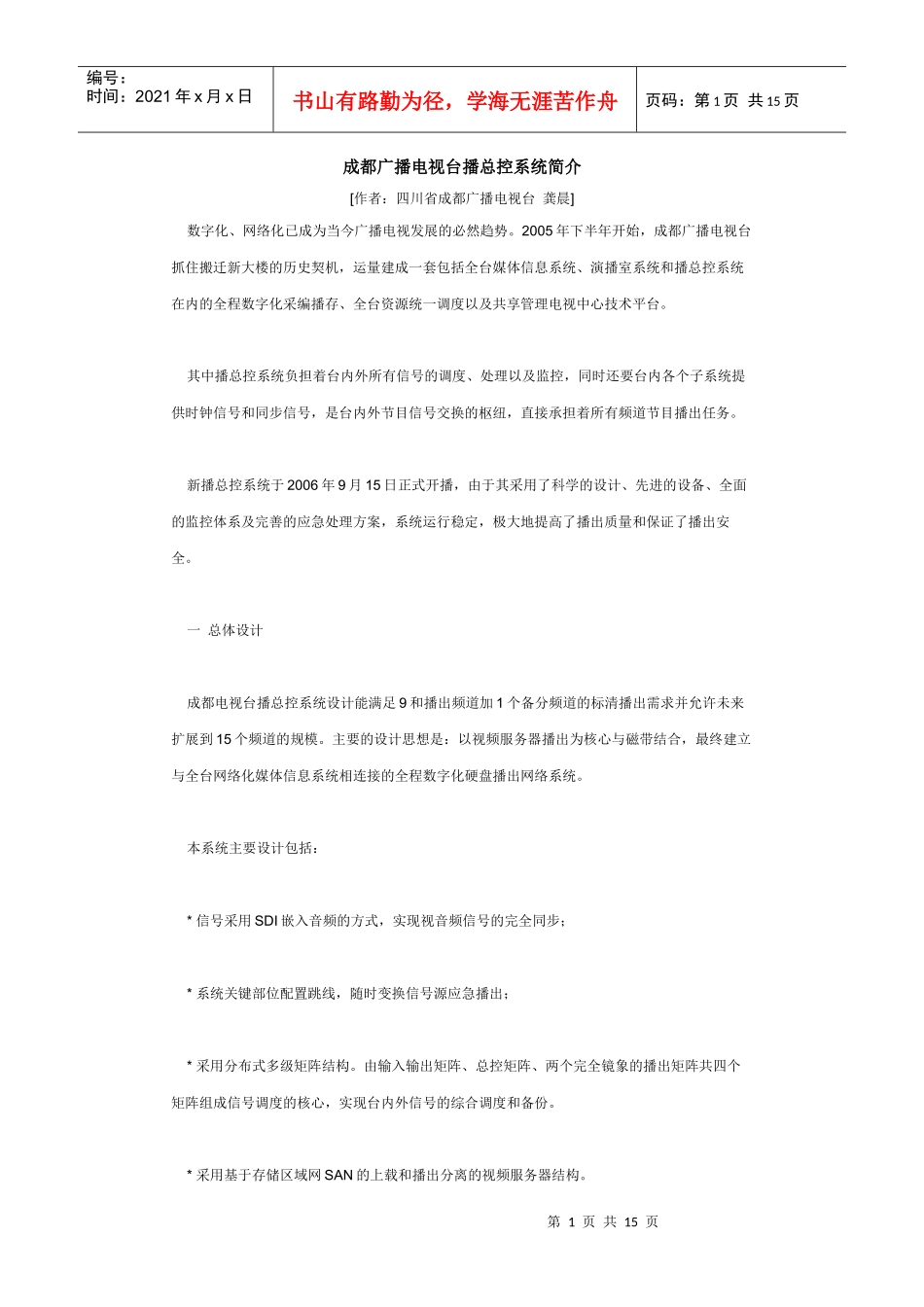

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页成都广播电视台播总控系统简介[作者：四川省成都广播电视台龚晨]数字化、网络化已成为当今广播电视发展的必然趋势。2005年下半年开始，成都广播电视台抓住搬迁新大楼的历史契机，运量建成一套包括全台媒体信息系统、演播室系统和播总控系统在内的全程数字化采编播存、全台资源统一调度以及共享管理电视中心技术平台。其中播总控系统负担着台内外所有信号的调度、处理以及监控，同时还要台内各个子系统提供时钟信号和同步信号，是台内外节目信号交换的枢纽，直接承担着所有频道节目播出任务。新播总控系统于2006年9月15日正式开播，由于其采用了科学的设计、先进的设备、全面的监控体系及完善的应急处理方案，系统运行稳定，极大地提高了播出质量和保证了播出安全。一总体设计成都电视台播总控系统设计能满足9和播出频道加1个备分频道的标清播出需求并允许未来扩展到15个频道的规模。主要的设计思想是：以视频服务器播出为核心与磁带结合，最终建立与全台网络化媒体信息系统相连接的全程数字化硬盘播出网络系统。本系统主要设计包括：*信号采用SDI嵌入音频的方式，实现视音频信号的完全同步；*系统关键部位配置跳线，随时变换信号源应急播出；*采用分布式多级矩阵结构。由输入输出矩阵、总控矩阵、两个完全镜象的播出矩阵共四个矩阵组成信号调度的核心，实现台内外信号的综合调度和备份。*采用基于存储区域网SAN的上载和播出分离的视频服务器结构。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页*采用自动播控软件对所有播出设备进行控制。*自动播控系统同时还实现素材的上载、迁移和管理。*应用简单网络管理协议SNMP来收集设备状态信息并汇集到设备监控服务器上（包括设备运行温度、电源状况、存储阵列的各种参数）构成一个智能监控系统。*所有软件系统都能够灵活的设置，可以根据情况进行调整。根据以上设计，播总控系统主要由视频服务器与存储系统、总控系统、分控系统和监控系统等组成，在总体布局上分为上载机房、播出机房、总控机房、设备机房和UPS机房五大部分。二视频服务器与存储系统在硬盘播出系统中，服务器系统占有重要的地位，其安全性和性能是播出系统的关键。本系统采用了上载和播出分离的视频服务器结构，采用美国GVG公司的Profile系列硬盘服务器作为上载和播出服务器，运用其OpenSAN架构组成二级存储网络。这样做杜绝了服务器或存储阵列崩溃导致上载和播出同时受影响的可能，而基于SAN的共享存储结构可以实现各频道节目的共享，同时SAN结构也方便于根据需要进行扩展，保证了系统的安全运行并提高了服务器的使用效率。1.Profile服务器简介PVS1100系列支持MPEG-2压缩标准；支持4:2:2或4:2:0采样频率，在4Mbps~25Mbps范围内的长GoP码率；编、解码板合一，最多可支持8个双向的MPEG-2编、解码；可通过光纤外挂RAID磁盘阵列，采用非常适合视频服务器这种数据流量大、安全程度要求高的应用的RAID3的方式，实现集中式存储或分布式的共享存储。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页目前系统选用了3台PVS1106（每台6个编、解码通道）用于节目上载，4台PVS1108（每台8个编、解码通道）用于播出和应急上载，可满足主备各10个播出频道，15个节目上载通道和15个节目审看通道的需求。视频压缩格式上，选用的是由13个图像帧组成的封闭图像组(ClosedGOP)结构，序列为IBPBPBPBPBPBP，视频码流固定在12Bbps，分辨率为720×576的标清压缩格式，将来也可以升级到高清格式。2.OPENSAN架构简介OPENSAN架构是由GVG公司提供的共享存储解决方案。在OPENSAN中，采用了基于在本系统中组建了以双光纤交换机级联为核心的无单一崩溃点的网络拓扑结构。光纤交换机提供SAN内部任意节点之间的多路可选择的数据交换，从而实现视频服务器对磁盘阵列的共享。而且设备访问的网络拥塞处理也交由光纤交换机处理，使得今后连接设备得增多几乎不影响各个设备的访问速度。第4页共15页第3页共15页编号：时间...
