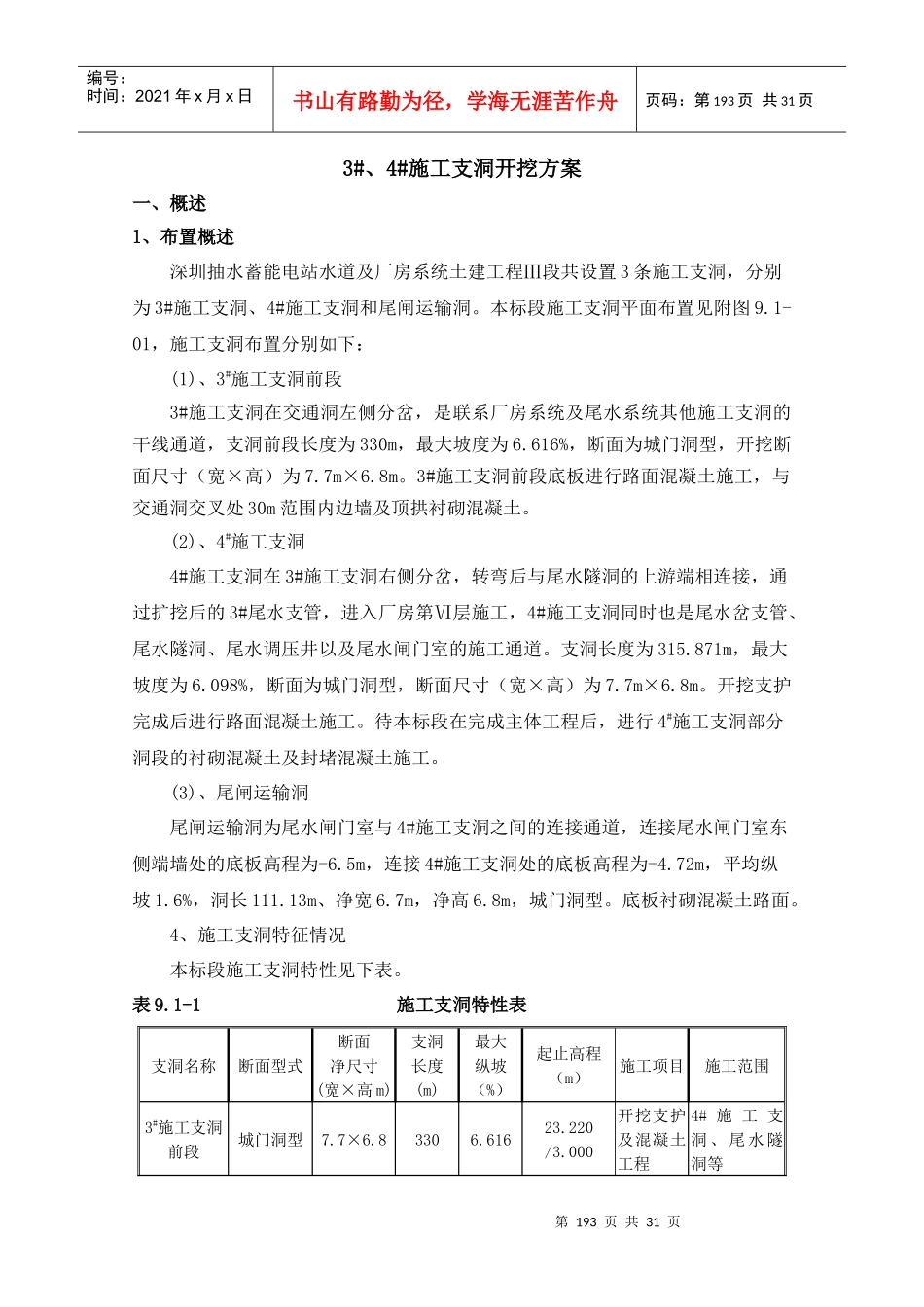

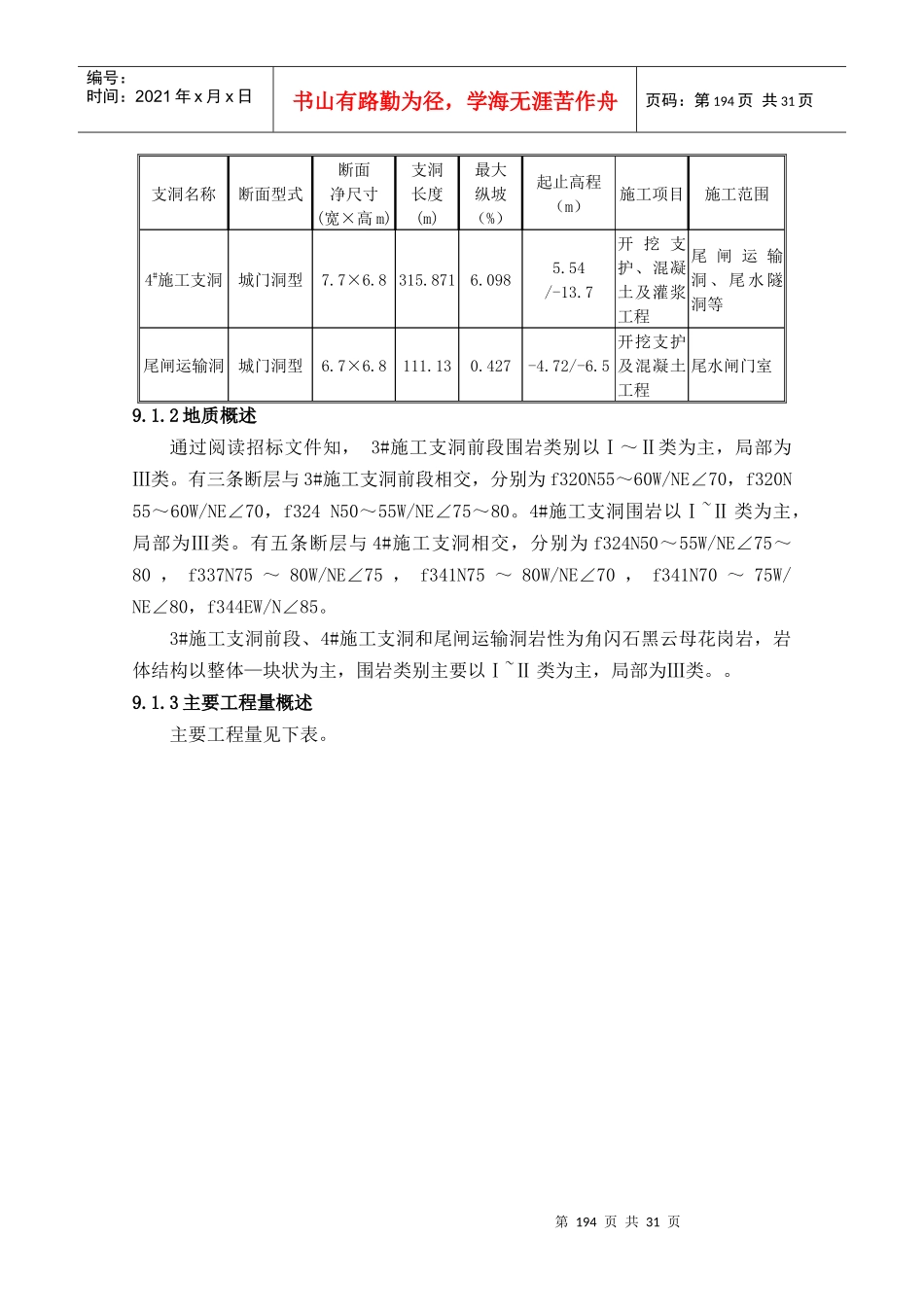

第193页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第193页共31页3#、4#施工支洞开挖方案一、概述1、布置概述深圳抽水蓄能电站水道及厂房系统土建工程Ⅲ段共设置3条施工支洞，分别为3#施工支洞、4#施工支洞和尾闸运输洞。本标段施工支洞平面布置见附图9.1-01，施工支洞布置分别如下：(1)、3#施工支洞前段3#施工支洞在交通洞左侧分岔，是联系厂房系统及尾水系统其他施工支洞的干线通道，支洞前段长度为330m，最大坡度为6.616%，断面为城门洞型，开挖断面尺寸（宽×高）为7.7m×6.8m。3#施工支洞前段底板进行路面混凝土施工，与交通洞交叉处30m范围内边墙及顶拱衬砌混凝土。(2)、4#施工支洞4#施工支洞在3#施工支洞右侧分岔，转弯后与尾水隧洞的上游端相连接，通过扩挖后的3#尾水支管，进入厂房第Ⅵ层施工，4#施工支洞同时也是尾水岔支管、尾水隧洞、尾水调压井以及尾水闸门室的施工通道。支洞长度为315.871m，最大坡度为6.098%，断面为城门洞型，断面尺寸（宽×高）为7.7m×6.8m。开挖支护完成后进行路面混凝土施工。待本标段在完成主体工程后，进行4#施工支洞部分洞段的衬砌混凝土及封堵混凝土施工。(3)、尾闸运输洞尾闸运输洞为尾水闸门室与4#施工支洞之间的连接通道，连接尾水闸门室东侧端墙处的底板高程为-6.5m，连接4#施工支洞处的底板高程为-4.72m，平均纵坡1.6%，洞长111.13m、净宽6.7m，净高6.8m，城门洞型。底板衬砌混凝土路面。4、施工支洞特征情况本标段施工支洞特性见下表。表9.1-1施工支洞特性表支洞名称断面型式断面净尺寸(宽×高m)支洞长度(m)最大纵坡（%）起止高程（m）施工项目施工范围3#施工支洞前段城门洞型7.7×6.83306.61623.220/3.000开挖支护及混凝土工程4#施工支洞、尾水隧洞等第194页共31页第193页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第194页共31页支洞名称断面型式断面净尺寸(宽×高m)支洞长度(m)最大纵坡（%）起止高程（m）施工项目施工范围4#施工支洞城门洞型7.7×6.8315.8716.0985.54/-13.7开挖支护、混凝土及灌浆工程尾闸运输洞、尾水隧洞等尾闸运输洞城门洞型6.7×6.8111.130.427-4.72/-6.5开挖支护及混凝土工程尾水闸门室9.1.2地质概述通过阅读招标文件知，3#施工支洞前段围岩类别以Ⅰ～Ⅱ类为主，局部为Ⅲ类。有三条断层与3#施工支洞前段相交，分别为f320N55～60W/NE∠70，f320N55～60W/NE∠70，f324N50～55W/NE∠75～80。4#施工支洞围岩以Ⅰ~Ⅱ类为主，局部为Ⅲ类。有五条断层与4#施工支洞相交，分别为f324N50～55W/NE∠75～80，f337N75～80W/NE∠75，f341N75～80W/NE∠70，f341N70～75W/NE∠80，f344EW/N∠85。3#施工支洞前段、4#施工支洞和尾闸运输洞岩性为角闪石黑云母花岗岩，岩体结构以整体—块状为主，围岩类别主要以Ⅰ~Ⅱ类为主，局部为Ⅲ类。。9.1.3主要工程量概述主要工程量见下表。第195页共31页第194页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第195页共31页表9.1-2主要工程量表编号项目名称及内容单位工程量备注一3#施工支洞前段1石方洞挖m316190/2喷射C20砼m3443厚50mm3喷射C20砼m345厚80mm4锚杆Φ20，L=2.5m根138外露80mm5钢筋网t2.55/6路面砼C25m3475厚200mm7衬砌砼C25m3433含超挖20cm8衬砌砼钢筋t34.6/二4#施工支洞1石方洞挖m315524/2喷射C20砼m326厚50mm3喷射C20砼m3443厚80mm4锚杆Φ20，L=2.5m根221外露80mm5钢筋网t0.34厚200mm6锚杆Φ20，L=3.0m根100外露150mm7喷C25砼m350厚100mm8衬砌砼C25m3525W10F50外掺MgO9堵头砼C25m3411W10F50外掺MgO，温控10砼C25m39/11衬砌钢筋t7/12回填灌浆M2278P=0.5MPa13灌浆钻孔m271孔径38mm，孔深3.0m14固结灌浆m191入岩3.8m，P=2.0MPa15固结灌浆m79入岩5.0m，P=2.0MPa16帷幕灌浆钻孔m232孔径50mm，孔深8.0m17帷幕灌浆m232入岩8.0m，P=2.0MPa18接触灌浆M2209P=0.5MPa19止水铜片m61h=1.2mm，b=600mm20回填C10砼m319/三尾闸运输洞1石方洞挖m34791/2锚杆Φ20，L=2.5m根99外露100mm3喷射C20砼m3163厚50mm4钢筋t1/5回填混凝土C25m35地质原因塌方引起的回填6底板混凝土C25m3138抗渗W2，抗冻F50，二级配第196页共...
