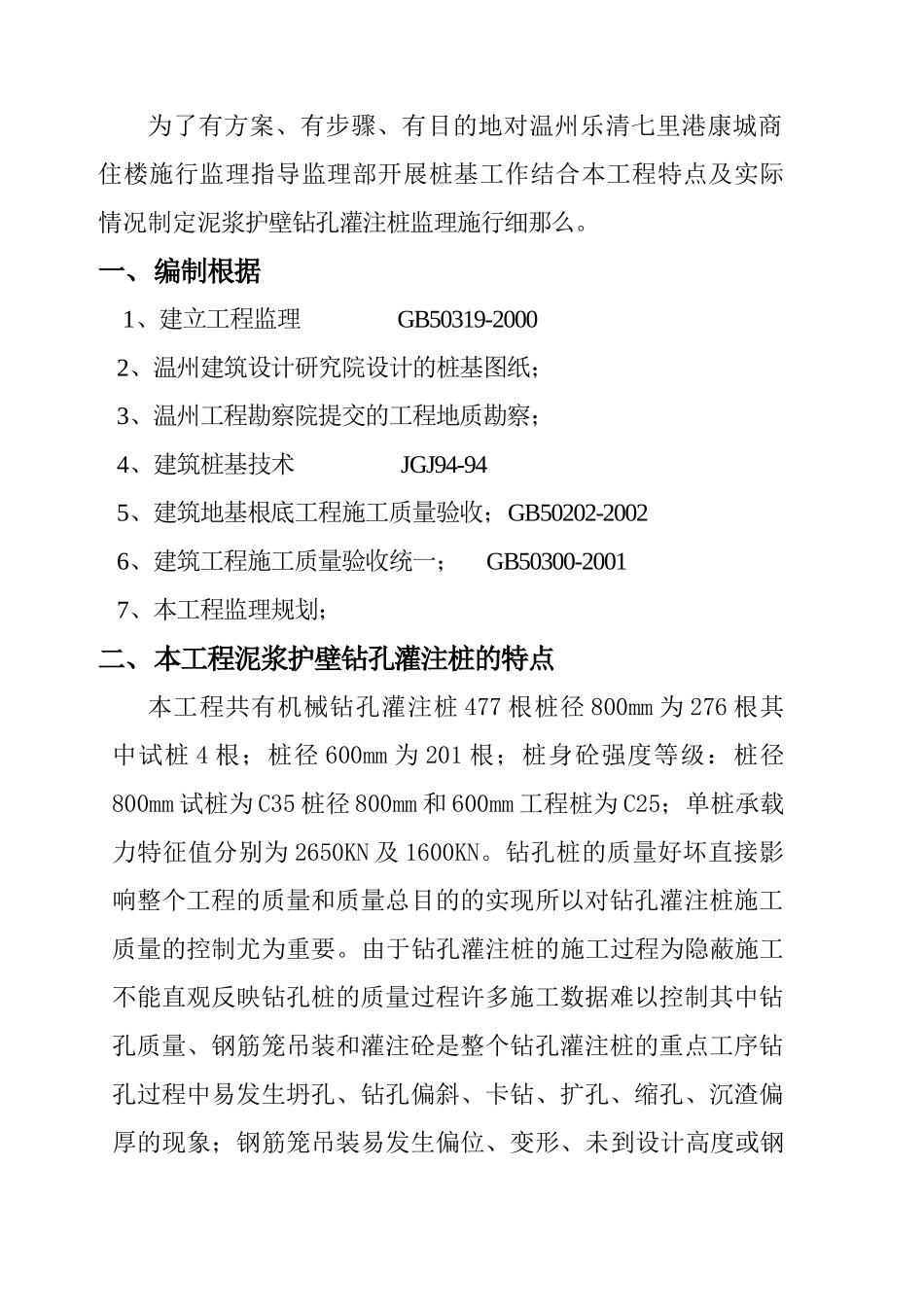

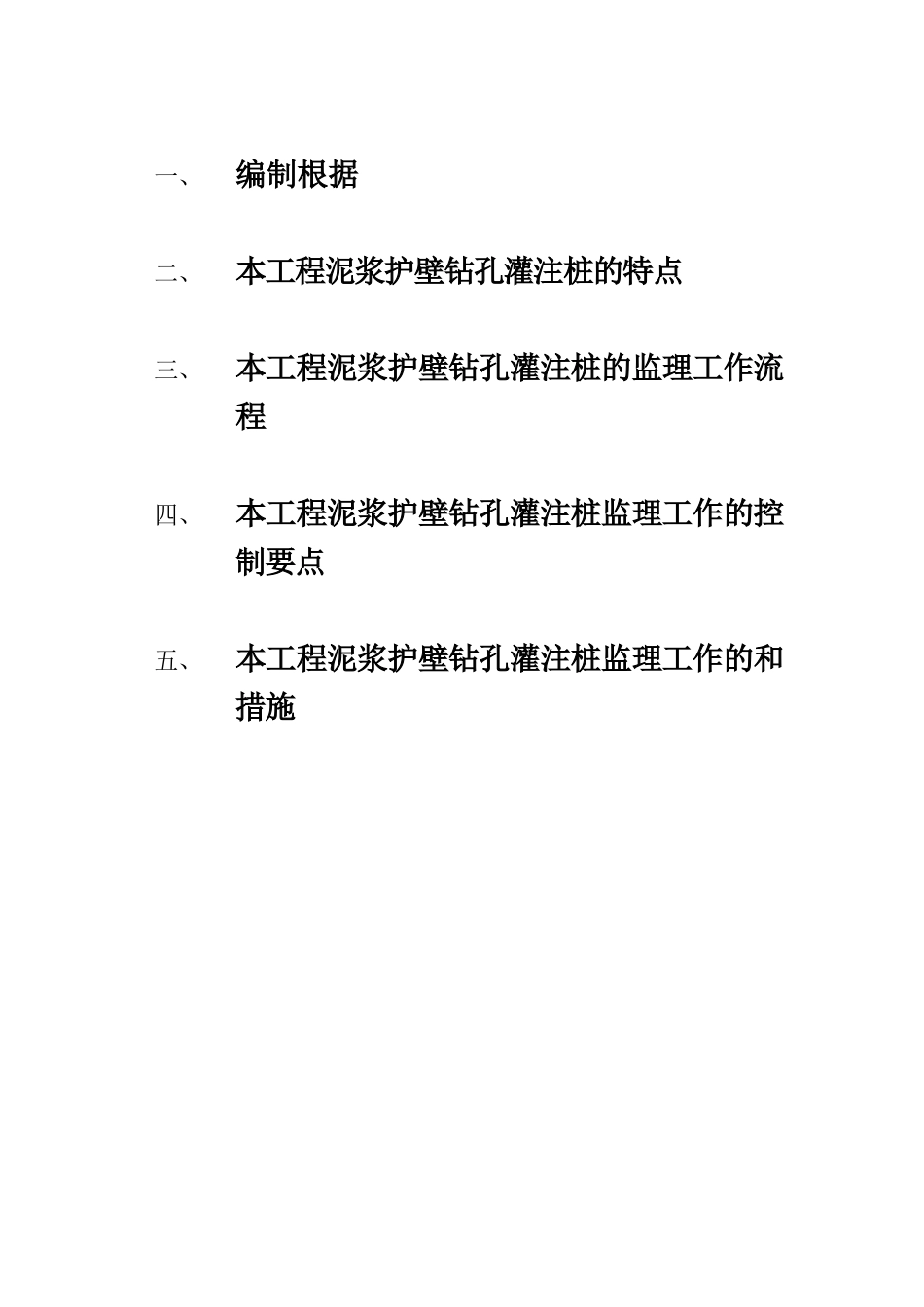

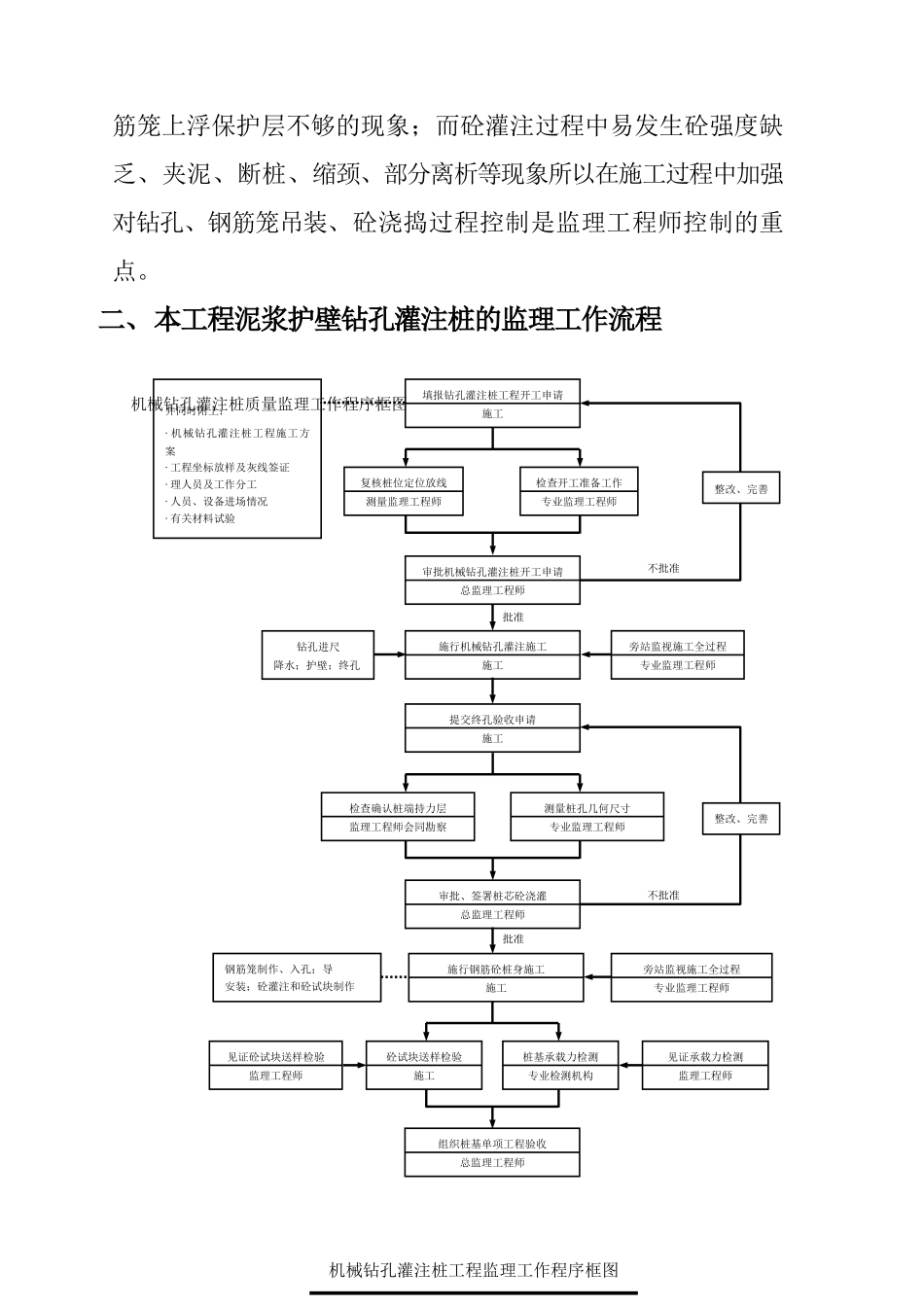

一、编制根据二、本工程泥浆护壁钻孔灌注桩的特点三、本工程泥浆护壁钻孔灌注桩的监理工作流程四、本工程泥浆护壁钻孔灌注桩监理工作的控制要点五、本工程泥浆护壁钻孔灌注桩监理工作的和措施为了有方案、有步骤、有目的地对温州乐清七里港康城商住楼施行监理指导监理部开展桩基工作结合本工程特点及实际情况制定泥浆护壁钻孔灌注桩监理施行细那么。一、编制根据1、建立工程监理GB50319-20002、温州建筑设计研究院设计的桩基图纸;3、温州工程勘察院提交的工程地质勘察;4、建筑桩基技术JGJ94-945、建筑地基根底工程施工质量验收;GB50202-20026、建筑工程施工质量验收统一;GB50300-20017、本工程监理规划;二、本工程泥浆护壁钻孔灌注桩的特点本工程共有机械钻孔灌注桩477根桩径800mm为276根其中试桩4根;桩径600mm为201根;桩身砼强度等级:桩径800mm试桩为C35桩径800mm和600mm工程桩为C25;单桩承载力特征值分别为2650KN及1600KN。钻孔桩的质量好坏直接影响整个工程的质量和质量总目的的实现所以对钻孔灌注桩施工质量的控制尤为重要。由于钻孔灌注桩的施工过程为隐蔽施工不能直观反映钻孔桩的质量过程许多施工数据难以控制其中钻孔质量、钢筋笼吊装和灌注砼是整个钻孔灌注桩的重点工序钻孔过程中易发生坍孔、钻孔偏斜、卡钻、扩孔、缩孔、沉渣偏厚的现象;钢筋笼吊装易发生偏位、变形、未到设计高度或钢筋笼上浮保护层不够的现象;而砼灌注过程中易发生砼强度缺乏、夹泥、断桩、缩颈、部分离析等现象所以在施工过程中加强对钻孔、钢筋笼吊装、砼浇捣过程控制是监理工程师控制的重点。二、本工程泥浆护壁钻孔灌注桩的监理工作流程机械钻孔灌注桩质量监理工作程序框图机械钻孔灌注桩工程监理工作程序框图审批、签署桩芯砼浇灌总监理工程师不批准批准钻孔进尺降水;护壁;终孔旁站监视施工全过程专业监理工程师组织桩基单项工程验收总监理工程师砼试块送样检验施工桩基承载力检测专业检测机构见证承载力检测监理工程师见证砼试块送样检验监理工程师施行机械钻孔灌注施工施工提交终孔验收申请施工检查确认桩端持力层监理工程师会同勘察测量桩孔几何尺寸专业监理工程师施行钢筋砼桩身施工施工旁站监视施工全过程专业监理工程师钢筋笼制作、入孔;导安装;砼灌注和砼试块制作批准并同时附上:·机械钻孔灌注桩工程施工方案·工程坐标放样及灰线签证·理人员及工作分工·人员、设备进场情况·有关材料试验审批机械钻孔灌注桩开工申请总监理工程师填报钻孔灌注桩工程开工申请施工复核桩位定位放线测量监理工程师检查开工准备工作专业监理工程师不批准整改、完善整改、完善三、本工程泥浆护壁钻孔灌注桩监理工作的控制要点㈠、施工及理人员控制1、检查施工质量保证体系、理体系现场理人员是否到位“五大员〞是否持证上岗。2、检查特殊工种如:电焊工、电工、机械操作工是否持证上岗。②、原材料控制1、现场所用钢筋、水泥、沙、石子、电焊条等原材料均需有出厂合格证或质保书。2、对现场所用钢筋、水泥、沙、石子等原材料及钢筋焊接接头进展见证取样送检测中心复测。3、现场采用自拌砼需严格控制水泥、水、沙、石子等原材料的计量准确度确保砼的质量。③施工工艺控制1、复测水准控制点和定位基点;2、复测桩位;3、检查护筒位置护筒与坑壁之间用粘土填实护筒中心与桩位中心的偏向不得大于50mm;4、开钻前应检查钻机磨盘的平整度〔用程度尺〕及钻杆的垂直度〔用线垂架或经纬仪〕以及钻头是否对准桩位。桩机的垂直度、平整度直接影响成桩的垂直度在开机前及钻进过程中要经常检查;5、泥浆指标的检查。正式开钻前要检查循环泥浆的粘度、含砂率及比重。要严格按照设计要求检测泥浆指标。泥浆质量是护壁成孔的关键;6、钻孔过程中要适当控制进尺速度由硬地层钻到软地层时可适当加快速度当软地层变为硬地层时要少加压、慢钻进。在易缩径的地层中应适当增加扫孔次数防止缩径;对硬塑层采用大压力快速钻进以进步钻进效率;砂层那么采用中等压力慢转速并增加泥浆比重和粘度;7、钻孔至设计深度后可使钻机空钻不进尺射入较稀泥浆使孔中较浓的泥浆置换出来待泥浆比重降到1.15~1.20左右才能允许提钻...
