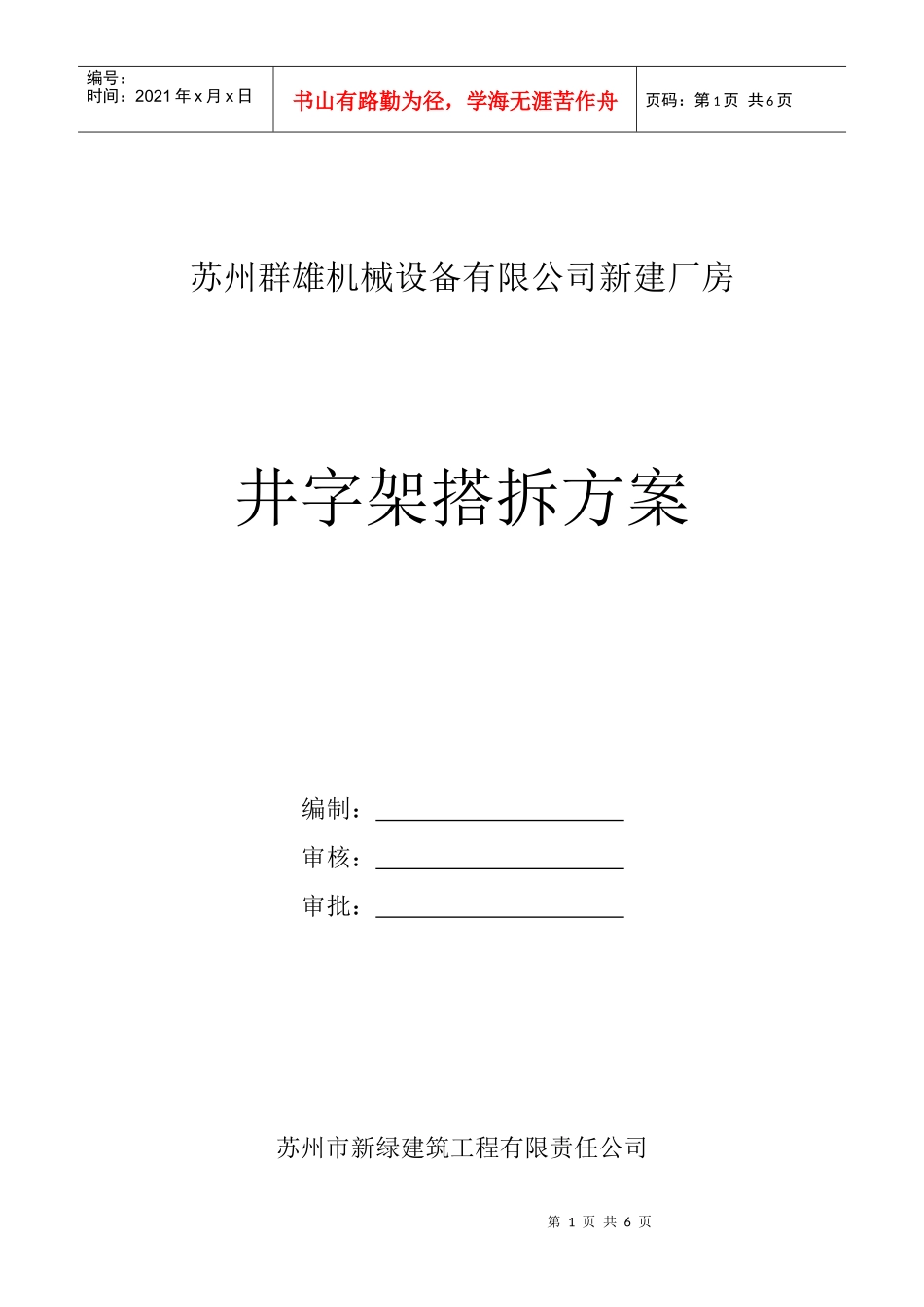

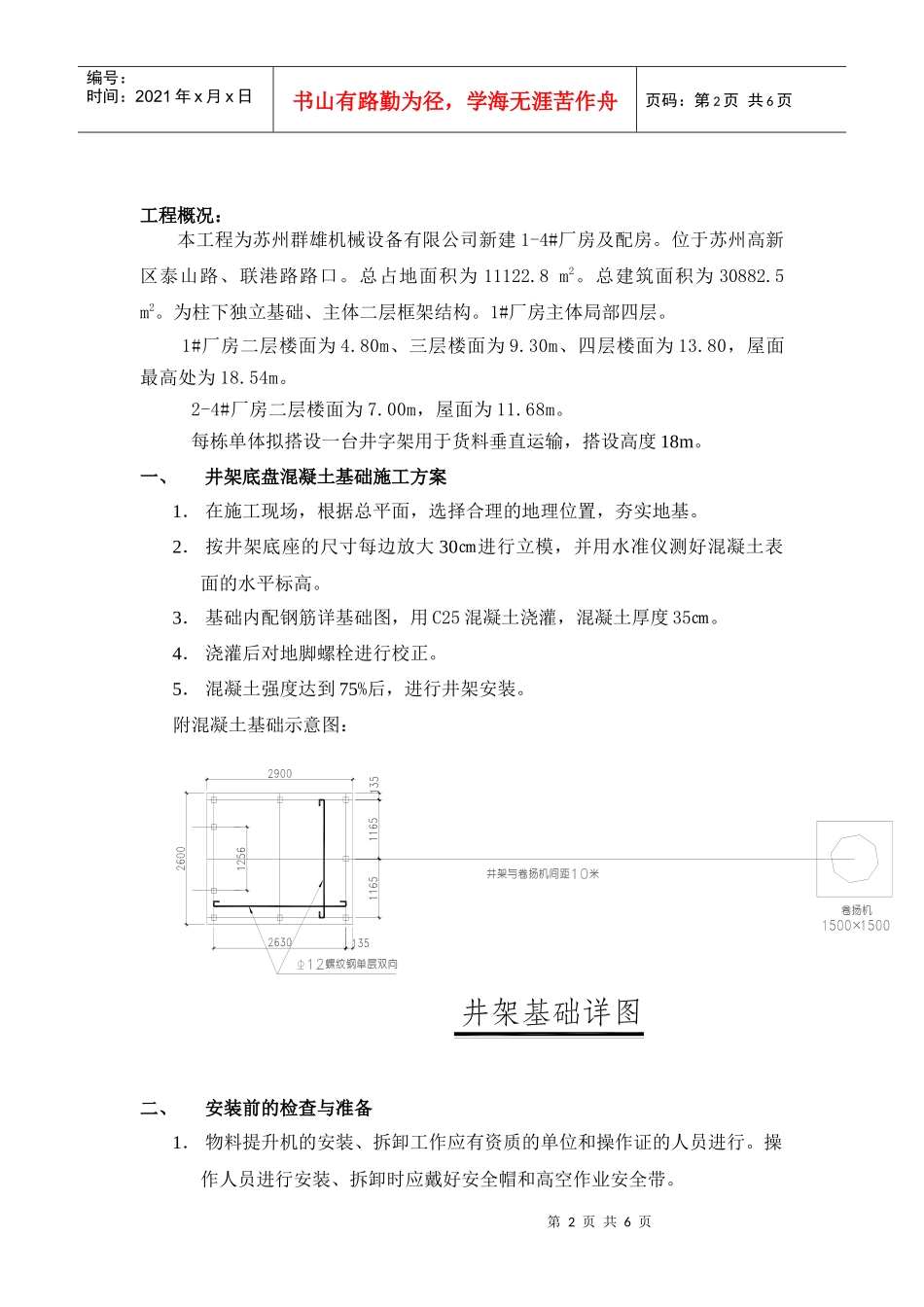

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页苏州群雄机械设备有限公司新建厂房井字架搭拆方案编制：审核：审批：苏州市新绿建筑工程有限责任公司第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页工程概况：本工程为苏州群雄机械设备有限公司新建1-4#厂房及配房。位于苏州高新区泰山路、联港路路口。总占地面积为11122.8m2。总建筑面积为30882.5m2。为柱下独立基础、主体二层框架结构。1#厂房主体局部四层。1#厂房二层楼面为4.80m、三层楼面为9.30m、四层楼面为13.80，屋面最高处为18.54m。2-4#厂房二层楼面为7.00m，屋面为11.68m。每栋单体拟搭设一台井字架用于货料垂直运输，搭设高度18m。一、井架底盘混凝土基础施工方案1．在施工现场，根据总平面，选择合理的地理位置，夯实地基。2．按井架底座的尺寸每边放大30㎝进行立模，并用水准仪测好混凝土表面的水平标高。3．基础内配钢筋详基础图，用C25混凝土浇灌，混凝土厚度35㎝。4．浇灌后对地脚螺栓进行校正。5．混凝土强度达到75%后，进行井架安装。附混凝土基础示意图：二、安装前的检查与准备1．物料提升机的安装、拆卸工作应有资质的单位和操作证的人员进行。操作人员进行安装、拆卸时应戴好安全帽和高空作业安全带。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2．检查混凝土基础的制作是否已达到混凝土强度的75%以上，是否满足了附图技术要求规定。3．附墙架连接件的位置是否正确，埋设是否牢靠。4．物料提升机的架体位置是否靠近或跨越架空输电线路。三、安装、调试与拆卸1．底盘连接板上的螺栓孔对准预埋螺栓放下，用水平仪四角校平，四角高差控制在1.5㎜以内,紧固预埋螺栓,复测四角的水平度至规定要求。2．将吊笼放入底盘正中，请注意进料口的方向。然后取1.5M立柱两根对角安装，再取3m长立柱两根对角安装。在短立柱上各装上两块大连接板，在每根长立柱中间装两块小连接板。先装平支撑，再装平支撑的连接板，后装斜支撑，最后安装吊笼导轨，然后拧紧每个连接螺栓，每节安装如此进行。3．物料提升机的最大独立高度为12m，超过12m时，从底盘上方6m处开始每隔6m设一道刚性附墙，顶部最大自由高度6m。4．安装到顶时，装上顶立柱，上顶横梁，装上天梁。拧紧各连接螺栓。5．安装中严禁打孔和开孔，各节点的连接螺栓必须紧固，不得漏装或以铅丝代替，全部安装好后必须由下至上检查每一个螺栓并确实拧紧，同时在牙上涂以油脂以防锈死。6．安装卷扬机，卷扬机离井架的距离应≥10m，卷扬机底座用地脚螺栓与混凝土地面固定或与此同时地锚连接，卷扬机绳筒中间应对准地滑轮的绳槽。7．按附图穿绕吊笼钢丝绳，钢丝绳端用绳卡固定在天梁的缆桩上，钢丝绳卡数量不得少于3只，钢丝绳卡的大小应与钢丝绳的直径匹配，钢丝绳卡间距不得小于钢丝绳直径的6倍。安装好防坠落器，安装上、下限位装置，上限位装置（离顶端3m），安装超重限制装置。8．按附图接通电源，检查绝缘及接地是否符合标准规定，待一切符合要求后，启动卷扬机提升吊笼至2-3m处时即停，检查制动是否良好；检查防坠落安全器是否活动自如，如有卡滞，调节其上部调节螺栓，直至正常。再启动卷扬机在全程高度范围内上、下两至三次，调试上限位、下第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页限位。调整吊笼轨道，使导轮与轨道间隙适中没有卡滞现象，最后调试超载限制装置。9．超过13m/S（四级风以上）严禁进行安装，接高与拆卸作业。10．在物料提升机进料口上方搭建防护棚。其顶部材料强度应承受10Kpa的均布何载，可采用双层竹笆防护。11．在出料口的开口位置，应作加强处理。12．拆卸架体基本按安装相反的次序进行。固定连墙件应在上方架体拆除完成后方能拆除。以防拆架时晃动甚至倒塌。13．拆除作业一般在白天进行，夜间作业应有良好的照明。14．因故停止作业时，应采取临时稳固架体的措施。作业中严禁从高处向下抛掷物件。高空安装人员务必系好安全带，戴好安全帽，架体周围2m以内禁...
