广东某工程高支模支顶施工方案VIP免费

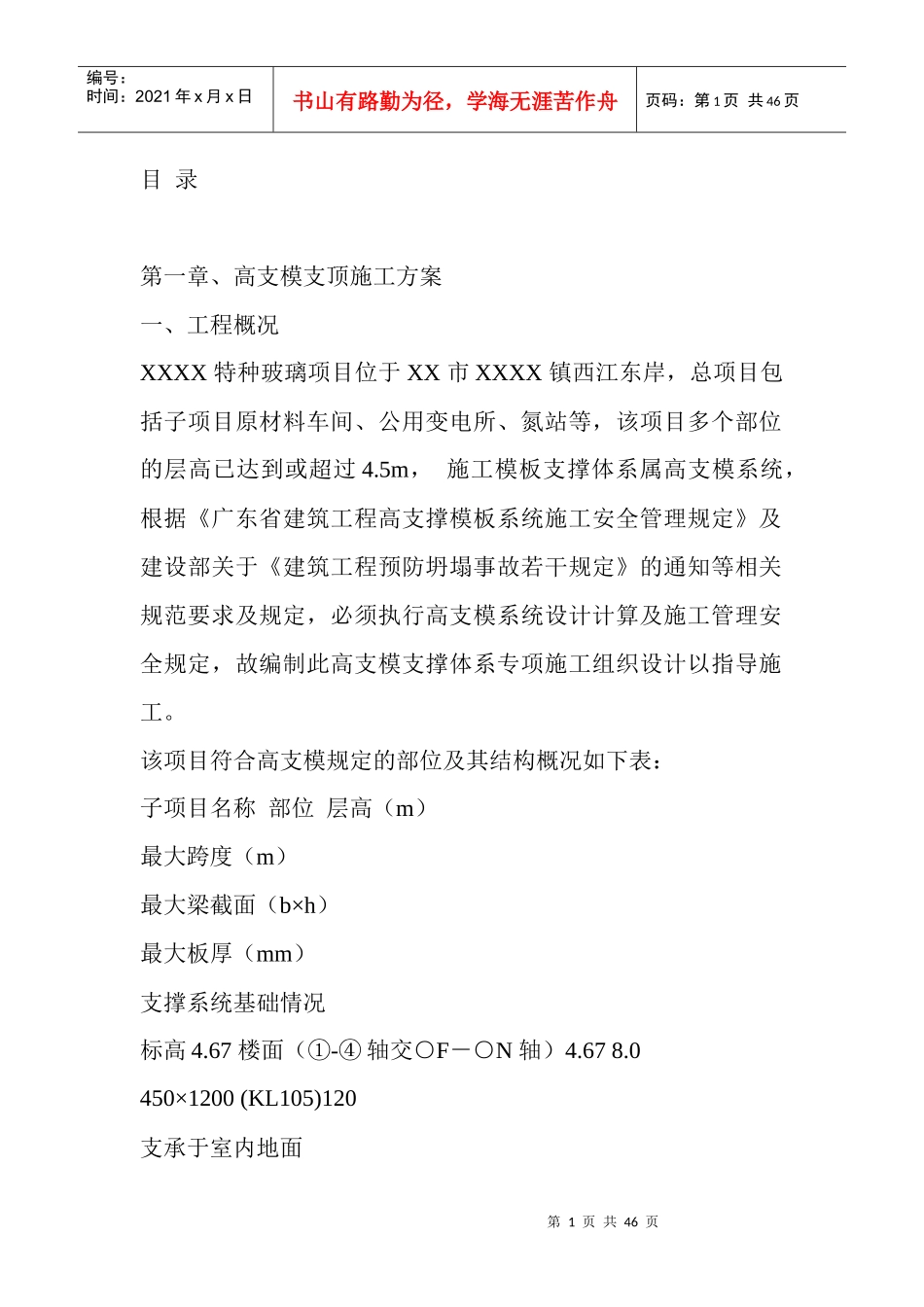

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页目录第一章、高支模支顶施工方案一、工程概况XXXX特种玻璃项目位于XX市XXXX镇西江东岸，总项目包括子项目原材料车间、公用变电所、氮站等，该项目多个部位的层高已达到或超过4.5m，施工模板支撑体系属高支模系统，根据《广东省建筑工程高支撑模板系统施工安全管理规定》及建设部关于《建筑工程预防坍塌事故若干规定》的通知等相关规范要求及规定，必须执行高支模系统设计计算及施工管理安全规定，故编制此高支模支撑体系专项施工组织设计以指导施工。该项目符合高支模规定的部位及其结构概况如下表：子项目名称部位层高（m）最大跨度（m）最大梁截面（b×h）最大板厚（mm）支撑系统基础情况标高4.67楼面（①-④轴交○F－○N轴）4.678.0450×1200(KL105)120支承于室内地面第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页标高9.97楼面（①-④轴交○F－○N轴）5.38.0300×800(KL205)100支承于标高4.67楼面上标高14.97楼面（①-④轴交○F－○N轴）5.08.0300×800(KL304)120支承于标高9.97楼面上-○12①轴原熔皮带廊1.899-8.61812.0300×1100(KL4)100支承于－1.00地第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页面上原材料车间-⑤⑧轴原熔皮带廊3.97－9.746.25250×650(KL102)100支承于－1.50地面上标高17.47楼面（⑨-○22轴交○F－○N轴）9.56.0300×4470(料仓壁)120支承于7.97楼面上标高17.47楼面（○22轴交○F－○N轴悬挑部分）17.53.5250×650(KL401)第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页100支承于－0.15地面上标高22.50楼面（⑨-○22轴交○F－○N轴）5.06.0300×650(KL502)100支承于标高17.47楼面上原料系统圆仓标高7.5处7.512.35600×1500(KL2)无楼板支承于基础承台上原料系统圆仓标高17.97处17.9712.35350×1000(LL203、LL204)120第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页支承于基础承台上公用变电所标高5.1屋面5.19.0300×850(KL202)100支承于室内地面标高9.05屋面8.136.0250×550(KL2)100支承于标高0.92楼面上氮站标高5.05楼面5.059.0300×900(KL1)100支承于室内地面标高9.70楼面9.7012.0第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页400×1200(KL2)100支承于室内地面二、施工组织l、方案选择（1）根裾公司现有的棚架实际情况结合该工程项目的结构特点，该工程的楼面梁板模板的支承拟采用两种形式：第一种、凡层高超过8m（含8m）的楼层采用扣件式满堂红钢管支顶，钢管采用Φ48、壁厚3.0mm的钢管；第二种、凡层低于8m的楼层采用门式钢管脚手架支撑体系，门型采用标准型，即为高1930mm，宽1219mm。采用第二种形式的另行单独编制施工方案。此方案只对第一种形式进行论述。各主要部位支模立杆的间距如下表：子项目名称部位立杆的间距(m)第7页共46页第6页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共46页梁楼板标高4.67楼面（①-④轴交○F－○N轴）采用门式钢管脚手架1.0×1.0标高9.97楼面（①-④轴交○F－○N轴）采用门式钢管脚手架1.0×1.0标高14.97楼面（①-④轴交○F－○N轴）采用门式钢管脚手架1.0×1.0-○12①轴原熔皮带廊截面大于300×800的采用间距为0.5×1.0其余为1.0×1.0。1.0×1.0-⑤⑧轴原熔皮带廊截面大于300×800的采用间距为0.5×1.0其余为1.0×1.0。1.0×1.0原材料车间标高17.47楼面（⑨-○22轴交○F－○N轴）第8页共46页第7页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共46页料仓壁采用间距为0.55×0.5，截面大于300×800的采用间距为0.5×1.0其余为1.0×1.0。1.0×1.0标高17.47楼面（○22轴交○F－○N轴悬挑部分）截面大于300×800的采用间距为0.5×1.0其余为1.0×1.0。1.0×1.0标高22.50楼面（⑨-○22轴交○F－○N轴）截面大于...
