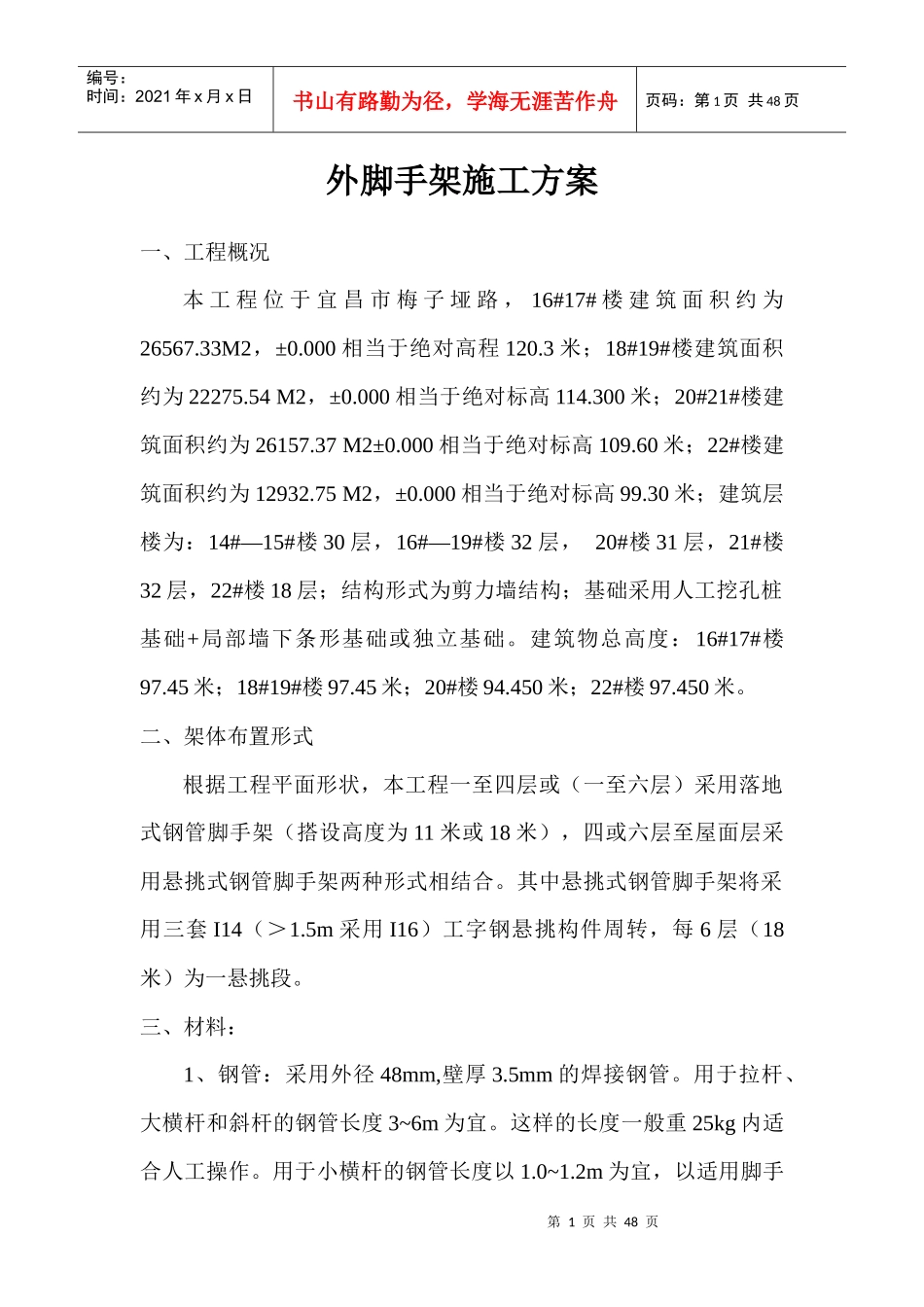

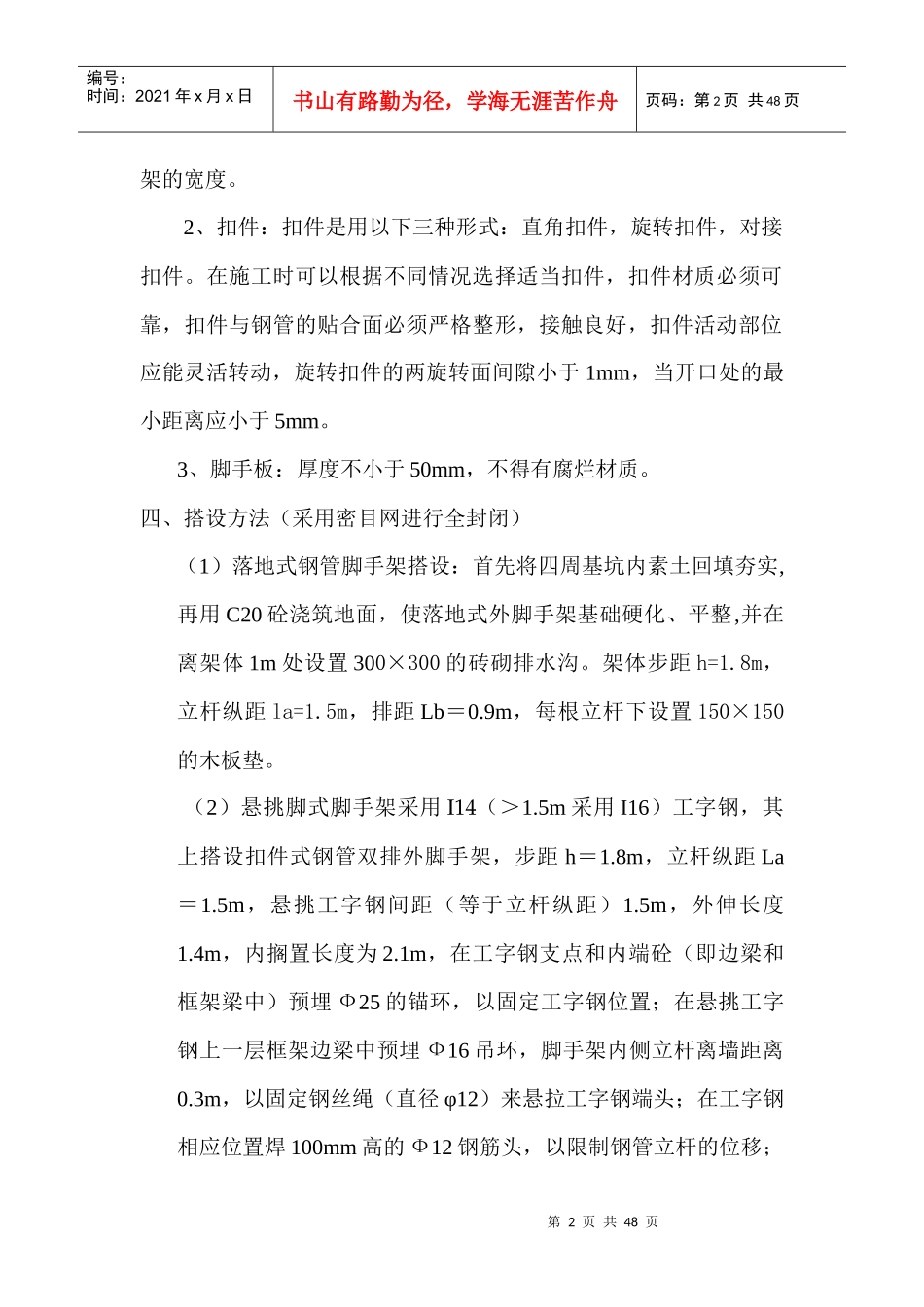

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页外脚手架施工方案一、工程概况本工程位于宜昌市梅子垭路，16#17#楼建筑面积约为26567.33M2，±0.000相当于绝对高程120.3米；18#19#楼建筑面积约为22275.54M2，±0.000相当于绝对标高114.300米；20#21#楼建筑面积约为26157.37M2±0.000相当于绝对标高109.60米；22#楼建筑面积约为12932.75M2，±0.000相当于绝对标高99.30米；建筑层楼为：14#—15#楼30层，16#—19#楼32层，20#楼31层，21#楼32层，22#楼18层；结构形式为剪力墙结构；基础采用人工挖孔桩基础+局部墙下条形基础或独立基础。建筑物总高度：16#17#楼97.45米；18#19#楼97.45米；20#楼94.450米；22#楼97.450米。二、架体布置形式根据工程平面形状，本工程一至四层或（一至六层）采用落地式钢管脚手架（搭设高度为11米或18米），四或六层至屋面层采用悬挑式钢管脚手架两种形式相结合。其中悬挑式钢管脚手架将采用三套I14（＞1.5m采用I16）工字钢悬挑构件周转，每6层（18米）为一悬挑段。三、材料：1、钢管：采用外径48mm,壁厚3.5mm的焊接钢管。用于拉杆、大横杆和斜杆的钢管长度3~6m为宜。这样的长度一般重25kg内适合人工操作。用于小横杆的钢管长度以1.0~1.2m为宜，以适用脚手第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页架的宽度。2、扣件：扣件是用以下三种形式：直角扣件，旋转扣件，对接扣件。在施工时可以根据不同情况选择适当扣件，扣件材质必须可靠，扣件与钢管的贴合面必须严格整形，接触良好，扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm，当开口处的最小距离应小于5mm。3、脚手板：厚度不小于50mm，不得有腐烂材质。四、搭设方法（采用密目网进行全封闭）（1）落地式钢管脚手架搭设：首先将四周基坑内素土回填夯实,再用C20砼浇筑地面，使落地式外脚手架基础硬化、平整,并在离架体1m处设置300×300的砖砌排水沟。架体步距h=1.8m，立杆纵距la=1.5m，排距Lb＝0.9m，每根立杆下设置150×150的木板垫。（2）悬挑脚式脚手架采用I14（＞1.5m采用I16）工字钢，其上搭设扣件式钢管双排外脚手架，步距h＝1.8m，立杆纵距La＝1.5m，悬挑工字钢间距（等于立杆纵距）1.5m，外伸长度1.4m，内搁置长度为2.1m，在工字钢支点和内端砼（即边梁和框架梁中）预埋Ф25的锚环，以固定工字钢位置；在悬挑工字钢上一层框架边梁中预埋Ф16吊环，脚手架内侧立杆离墙距离0.3m，以固定钢丝绳（直径φ12）来悬拉工字钢端头；在工字钢相应位置焊100mm高的Ф12钢筋头，以限制钢管立杆的位移；第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页脚手架外排立杆内侧满拉2000目密目安全网，外侧在转角及中间每隔6个立杆纵距搭设剪刀撑，连续设置。拐角处在框梁挂上预埋吊环，采用钢丝绳斜拉脚手架卸载。2、搭设程序：搭设顺序：作好搭设前的准备工作（锚筋的安置、工字钢的安装等）→放置纵向扫地杆→逐根竖立立杆，随即与纵向扫地杆扣牢→安装横向扫地杆，并与立杆或纵向扫地杆扣牢→安装第一步大横杆→安装第一步小横杆→安装第二步大横杆→安装第二步小横杆→安装第三、第四步大横杆和小横杆→设置连墙杆→接立杆→加设剪刀撑铺脚手板→绑护身栏杆和挡脚板→挂安全网。扫地杆的高度为离地面200mm。大横杆每步的高度为1800mm，在搭设一步高后进行立杆和大横杆的校正调直。立杆用线锤校正其垂直度，大横杆后拉线调直并校正水平。脚手板的铺设：脚手板每四层沿纵向满铺水平防护，结构施工时，模板拆除作业层砼结构施工（含砼浇筑施工）层外架脚手板沿纵向满铺，做到严密、牢固、铺稳铺实铺平，不得有500mm以上间隙。离开墙面35cm，严禁留长度为150mm的探头板、搭接铺设的脚手板，要求两块脚手板端头的搭接长度不小于400mm，接头处必须在小横杆上。五、构造要求：1、纵向水平杆的构造：第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页（1）纵向水平杆设置在立杆内侧，其长度为3跨；（2）纵向水...
