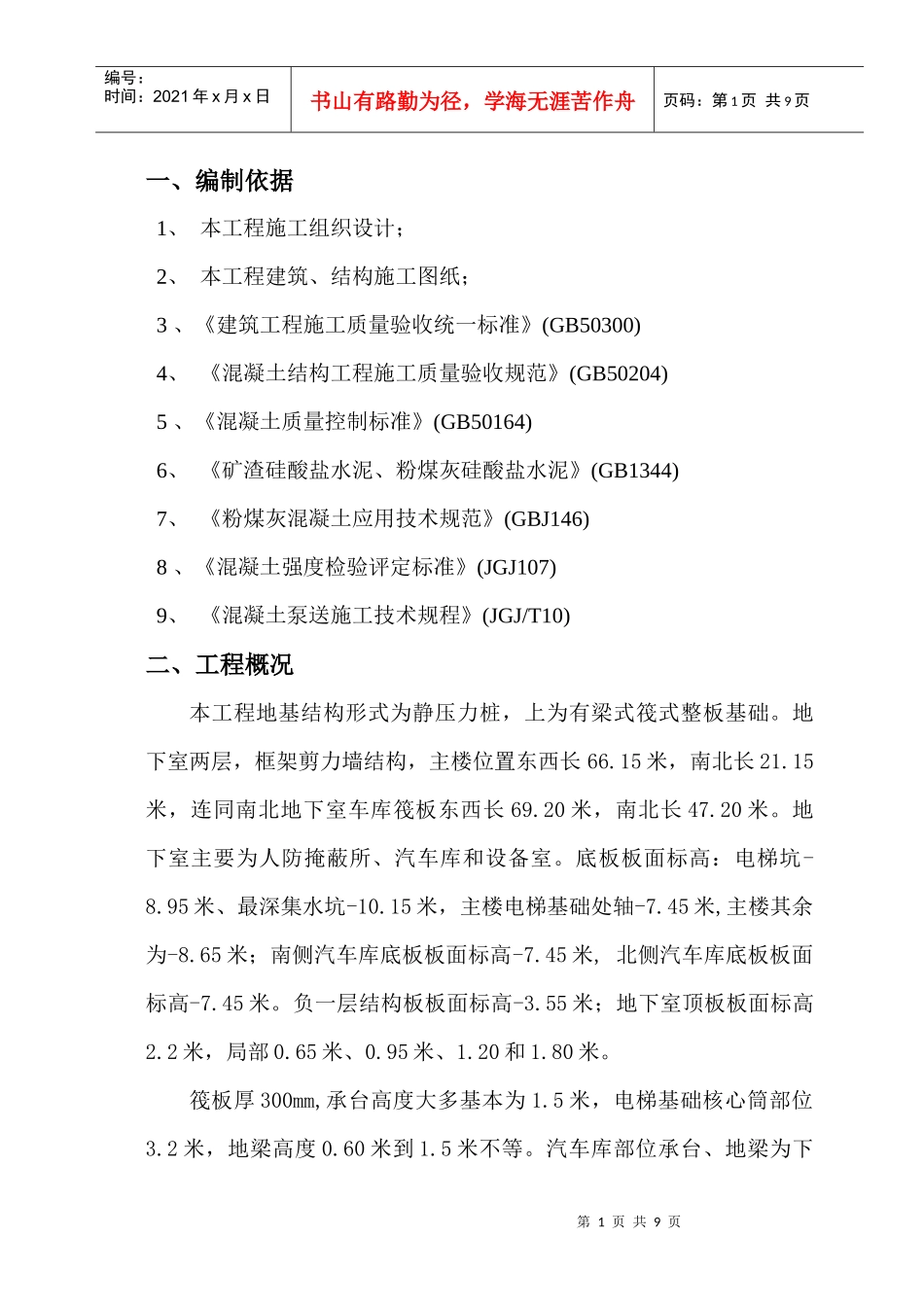

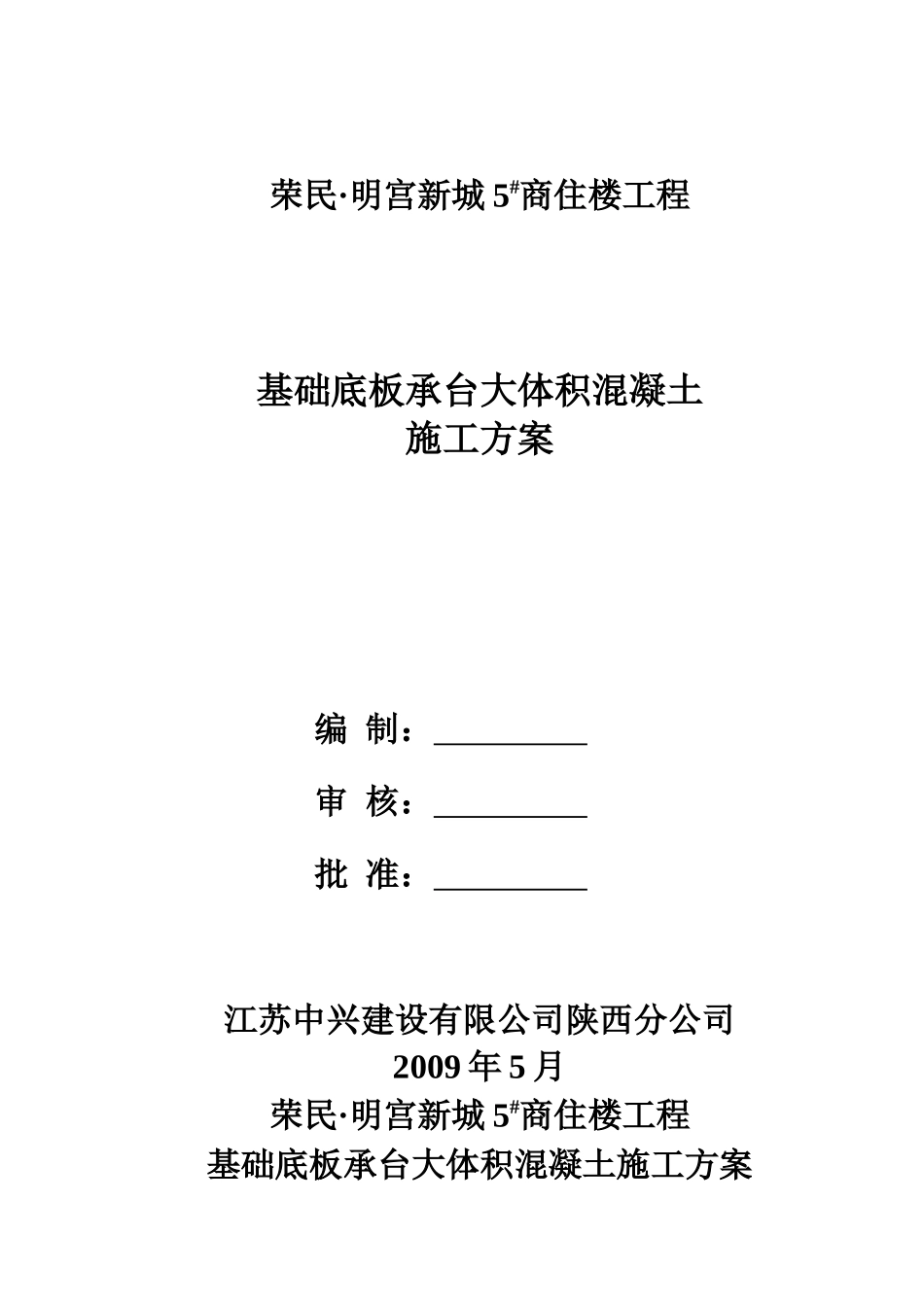

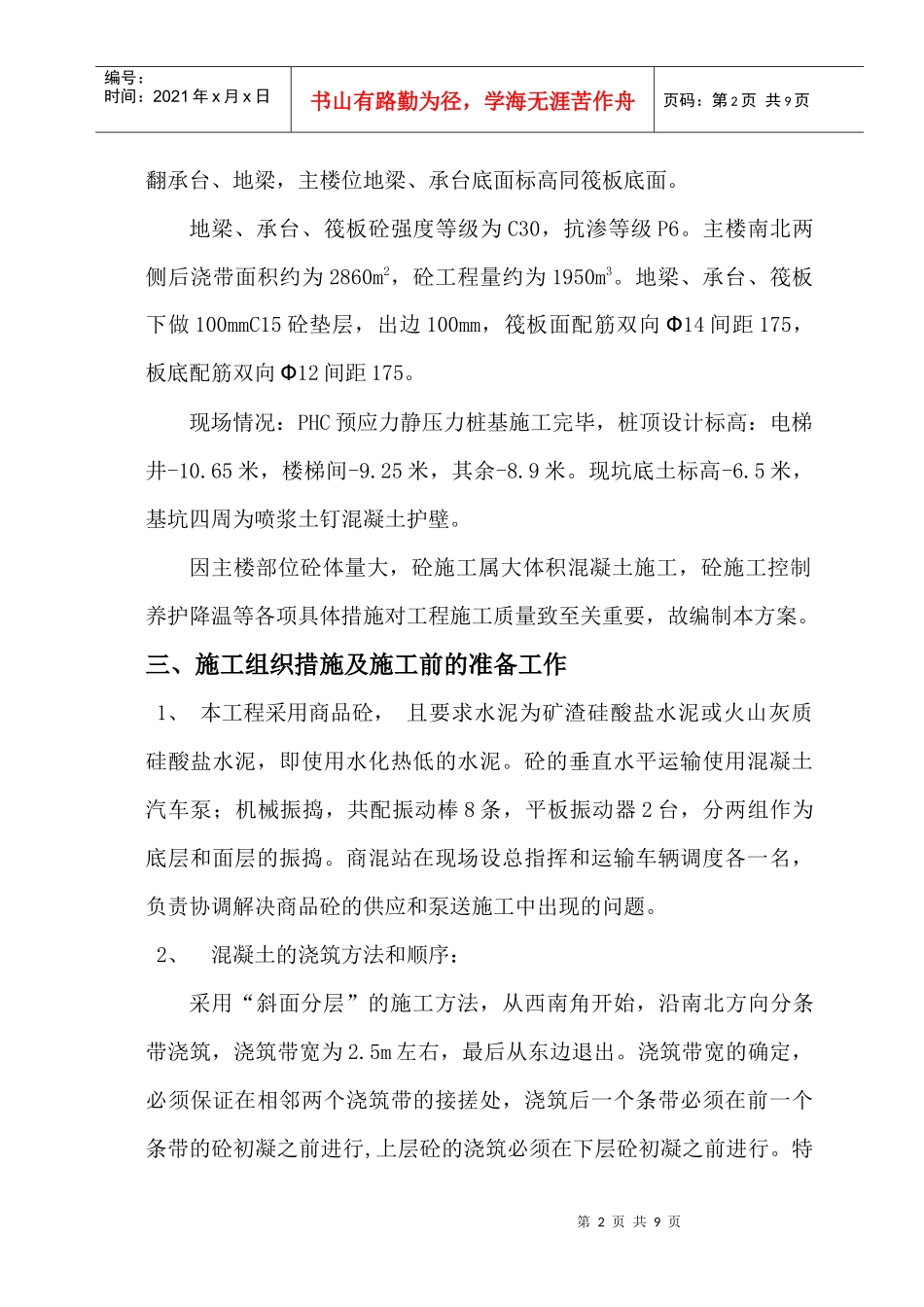

荣民·明宫新城5#商住楼工程基础底板承台大体积混凝土施工方案编制：审核：批准：江苏中兴建设有限公司陕西分公司2009年5月荣民·明宫新城5#商住楼工程基础底板承台大体积混凝土施工方案第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、编制依据1、本工程施工组织设计；2、本工程建筑、结构施工图纸；3、《建筑工程施工质量验收统一标准》(GB50300)4、《混凝土结构工程施工质量验收规范》(GB50204)5、《混凝土质量控制标准》(GB50164)6、《矿渣硅酸盐水泥、粉煤灰硅酸盐水泥》(GB1344)7、《粉煤灰混凝土应用技术规范》(GBJ146)8、《混凝土强度检验评定标准》(JGJ107)9、《混凝土泵送施工技术规程》(JGJ/T10)二、工程概况本工程地基结构形式为静压力桩，上为有梁式筏式整板基础。地下室两层，框架剪力墙结构，主楼位置东西长66.15米，南北长21.15米，连同南北地下室车库筏板东西长69.20米，南北长47.20米。地下室主要为人防掩蔽所、汽车库和设备室。底板板面标高：电梯坑-8.95米、最深集水坑-10.15米，主楼电梯基础处轴-7.45米,主楼其余为-8.65米；南侧汽车库底板板面标高-7.45米,北侧汽车库底板板面标高-7.45米。负一层结构板板面标高-3.55米；地下室顶板板面标高2.2米，局部0.65米、0.95米、1.20和1.80米。筏板厚300mm,承台高度大多基本为1.5米，电梯基础核心筒部位3.2米，地梁高度0.60米到1.5米不等。汽车库部位承台、地梁为下第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页翻承台、地梁，主楼位地梁、承台底面标高同筏板底面。地梁、承台、筏板砼强度等级为C30，抗渗等级P6。主楼南北两侧后浇带面积约为2860m2，砼工程量约为1950m3。地梁、承台、筏板下做100mmC15砼垫层，出边100mm，筏板面配筋双向Φ14间距175，板底配筋双向Φ12间距175。现场情况：PHC预应力静压力桩基施工完毕，桩顶设计标高：电梯井-10.65米，楼梯间-9.25米，其余-8.9米。现坑底土标高-6.5米，基坑四周为喷浆土钉混凝土护壁。因主楼部位砼体量大，砼施工属大体积混凝土施工，砼施工控制养护降温等各项具体措施对工程施工质量致至关重要，故编制本方案。三、施工组织措施及施工前的准备工作1、本工程采用商品砼，且要求水泥为矿渣硅酸盐水泥或火山灰质硅酸盐水泥，即使用水化热低的水泥。砼的垂直水平运输使用混凝土汽车泵；机械振捣，共配振动棒8条，平板振动器2台，分两组作为底层和面层的振捣。商混站在现场设总指挥和运输车辆调度各一名，负责协调解决商品砼的供应和泵送施工中出现的问题。2、混凝土的浇筑方法和顺序：采用“斜面分层”的施工方法，从西南角开始，沿南北方向分条带浇筑，浇筑带宽为2.5m左右，最后从东边退出。浇筑带宽的确定，必须保证在相邻两个浇筑带的接搓处，浇筑后一个条带必须在前一个条带的砼初凝之前进行,上层砼的浇筑必须在下层砼初凝之前进行。特第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页别注意浇筑承台混凝土时，必须从中间较大较深处承台开始，浇筑到大面积筏板底平后再按顺序浇筑筏板。3、劳动力组织：本基础混凝土用量约2800m3，组织两个独立的作业班组，每个班组15人,分两班轮流浇筑，连续施工，不留施工冷缝。4、砼浇筑各项工作人员安排:项目部对底板大体积砼的浇筑、养护等各项工作做出总部署，配备两套人员，管理、监督控制砼的施工过程、施工顺序、砼的施工质量。砼施工管理人员安排序号管理职责白班夜班1施工总指挥李明2技术负责杨涛王西军3现场协调张应选徐仕宏4质检员刘国俊苏小辉5试验员、测温李莉张启发6现场临电戴建宏白宁刚5、养护、保温材料：塑料薄膜少量、棉毡片进场，用量按较大承台部位覆盖塑料薄膜考虑，筏板不覆盖塑料薄膜，但须用棉毡覆盖养护浇水，并设置测温孔，制定测温制度，控制水化热的温度，避免大体积砼裂缝。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页四、大体积砼技术措施及质量要求本工程承台最小面尺寸都大于1000mm，为大体积混凝土。大体...
