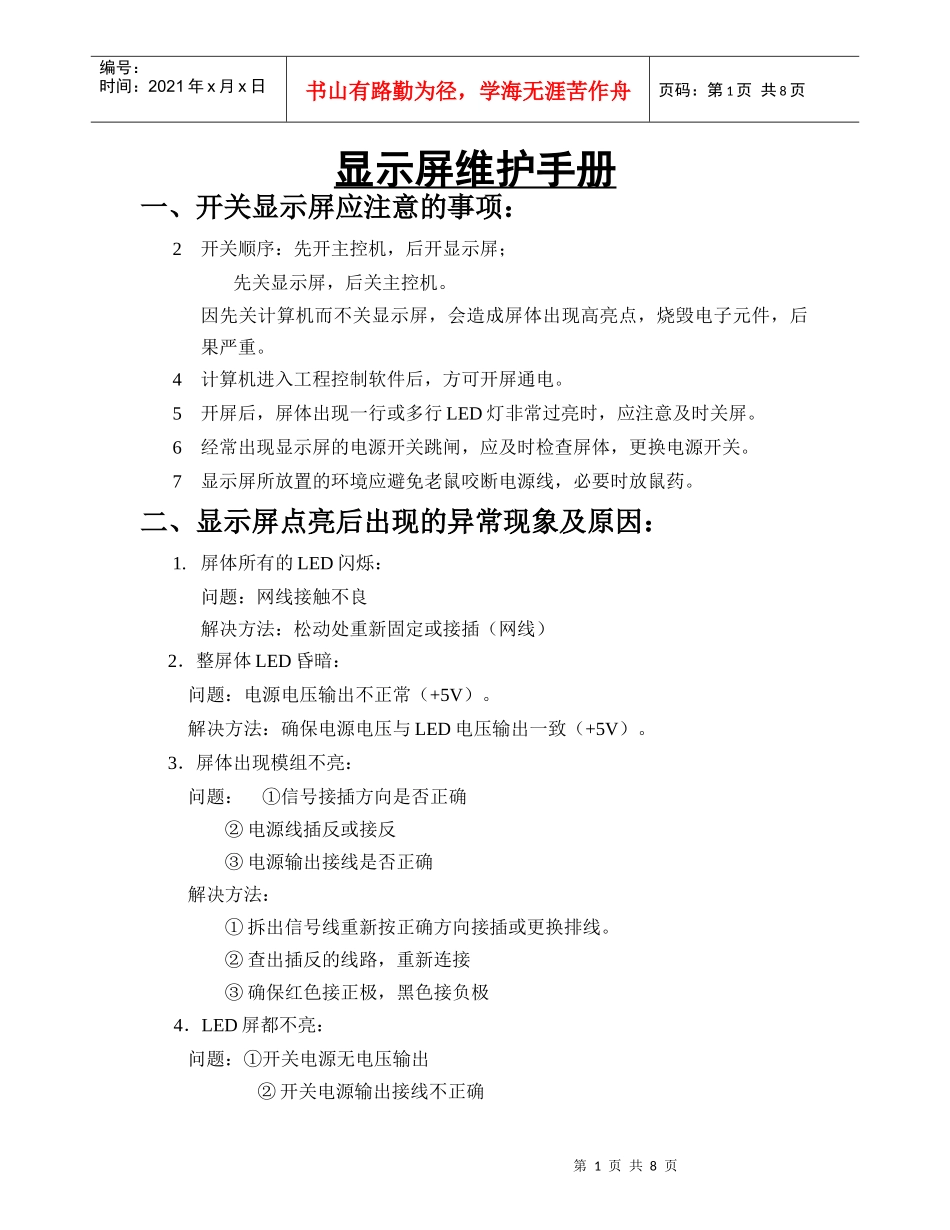

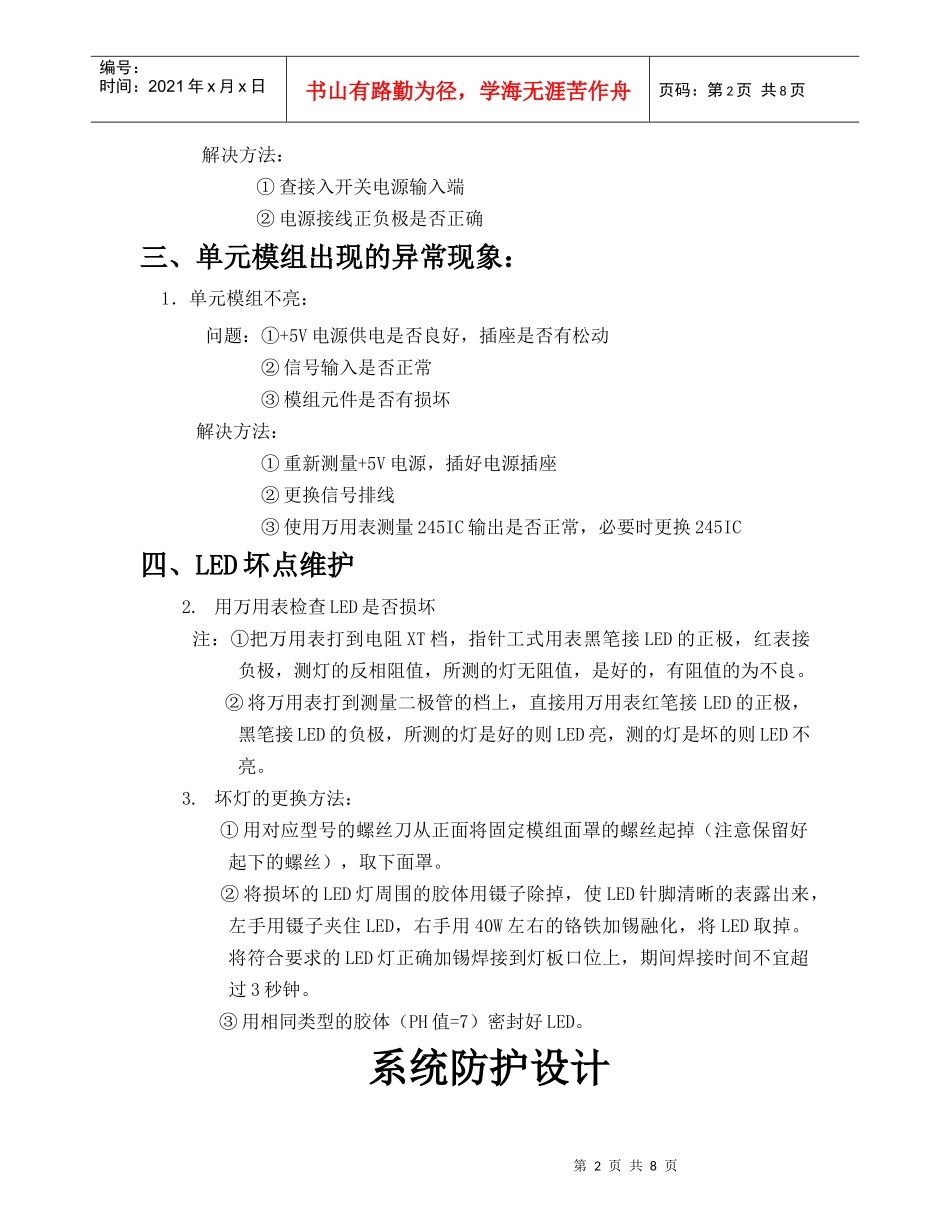

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页显示屏维护手册一、开关显示屏应注意的事项：2开关顺序：先开主控机，后开显示屏；先关显示屏，后关主控机。因先关计算机而不关显示屏，会造成屏体出现高亮点，烧毁电子元件，后果严重。4计算机进入工程控制软件后，方可开屏通电。5开屏后，屏体出现一行或多行LED灯非常过亮时，应注意及时关屏。6经常出现显示屏的电源开关跳闸，应及时检查屏体，更换电源开关。7显示屏所放置的环境应避免老鼠咬断电源线，必要时放鼠药。二、显示屏点亮后出现的异常现象及原因：1.屏体所有的LED闪烁：问题：网线接触不良解决方法：松动处重新固定或接插（网线）2．整屏体LED昏暗：问题：电源电压输出不正常（+5V）。解决方法：确保电源电压与LED电压输出一致（+5V）。3．屏体出现模组不亮：问题：①信号接插方向是否正确②电源线插反或接反③电源输出接线是否正确解决方法：①拆出信号线重新按正确方向接插或更换排线。②查出插反的线路，重新连接③确保红色接正极，黑色接负极4．LED屏都不亮：问题：①开关电源无电压输出②开关电源输出接线不正确第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页解决方法：①查接入开关电源输入端②电源接线正负极是否正确三、单元模组出现的异常现象：1．单元模组不亮：问题：①+5V电源供电是否良好，插座是否有松动②信号输入是否正常③模组元件是否有损坏解决方法：①重新测量+5V电源，插好电源插座②更换信号排线③使用万用表测量245IC输出是否正常，必要时更换245IC四、LED坏点维护2.用万用表检查LED是否损坏注：①把万用表打到电阻XT档，指针工式用表黑笔接LED的正极，红表接负极，测灯的反相阻值，所测的灯无阻值，是好的，有阻值的为不良。②将万用表打到测量二极管的档上，直接用万用表红笔接LED的正极，黑笔接LED的负极，所测的灯是好的则LED亮，测的灯是坏的则LED不亮。3.坏灯的更换方法：①用对应型号的螺丝刀从正面将固定模组面罩的螺丝起掉（注意保留好起下的螺丝），取下面罩。②将损坏的LED灯周围的胶体用镊子除掉，使LED针脚清晰的表露出来，左手用镊子夹住LED，右手用40W左右的铬铁加锡融化，将LED取掉。将符合要求的LED灯正确加锡焊接到灯板口位上，期间焊接时间不宜超过3秒钟。③用相同类型的胶体（PH值=7）密封好LED。系统防护设计第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页防护设计:1、安全配电系统a.上电系统（PLC智能上电/双源互投配电）b.防静电设计c.防雷设计2、屏体结构安全设计a.防风设计b.防震设计c.防水设计d.防潮/防结露设计e.防尘设计f.防氧化/防腐蚀设计3、温度控制系统设计A.屏体的散热系统及防高温设计a.优良的驱动IC选择b.完善的工艺设计c.完备的系统防护设备d.先进的系统防护技术：即“动态散热”技术，密封式对流散热，空调冷却式内部对流散热B.屏体的防低温设计进行低温模拟实验，即采用“低温模拟实验箱”模拟北方的现场环境，测试光材料、单元模组、驱动IC、线路板在低温下的工作特性，得出屏体适应现场环境的合适参数，满足屏体的正常使用。显示屏目前已经顺利通过由国家通用电子元器件质量监督检验中心主持测试的“-40℃低温环境可靠性实验”同时，采用环境监控系统，在显示屏体内部设置“远红外线加热器组”，可以迅速提高屏体后部维护空间的环境温度，为驱动电路提供合适的工作温度，预热电路元件。4、环境参数自动监控系统a.LED显示屏专用的环境参数控制系统b.环境参数控制系统主机c.传感器组d.环境参数调节/执行机构e.通讯接口5、装饰材料的选择6、必要的消防器材系统故障排除故障排除:第1步：检查显卡设置部分是否设置好，根据需要设置方法在光盘电子档中有，请查阅。第2步：检查系统基本连接，如DVI线，网线插口是否正确，主控卡与电脑PCI插曹第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页的连接，串口线连接等，连接方法已经有图例，请认真查阅参考第3步：检查电脑及LED电...
