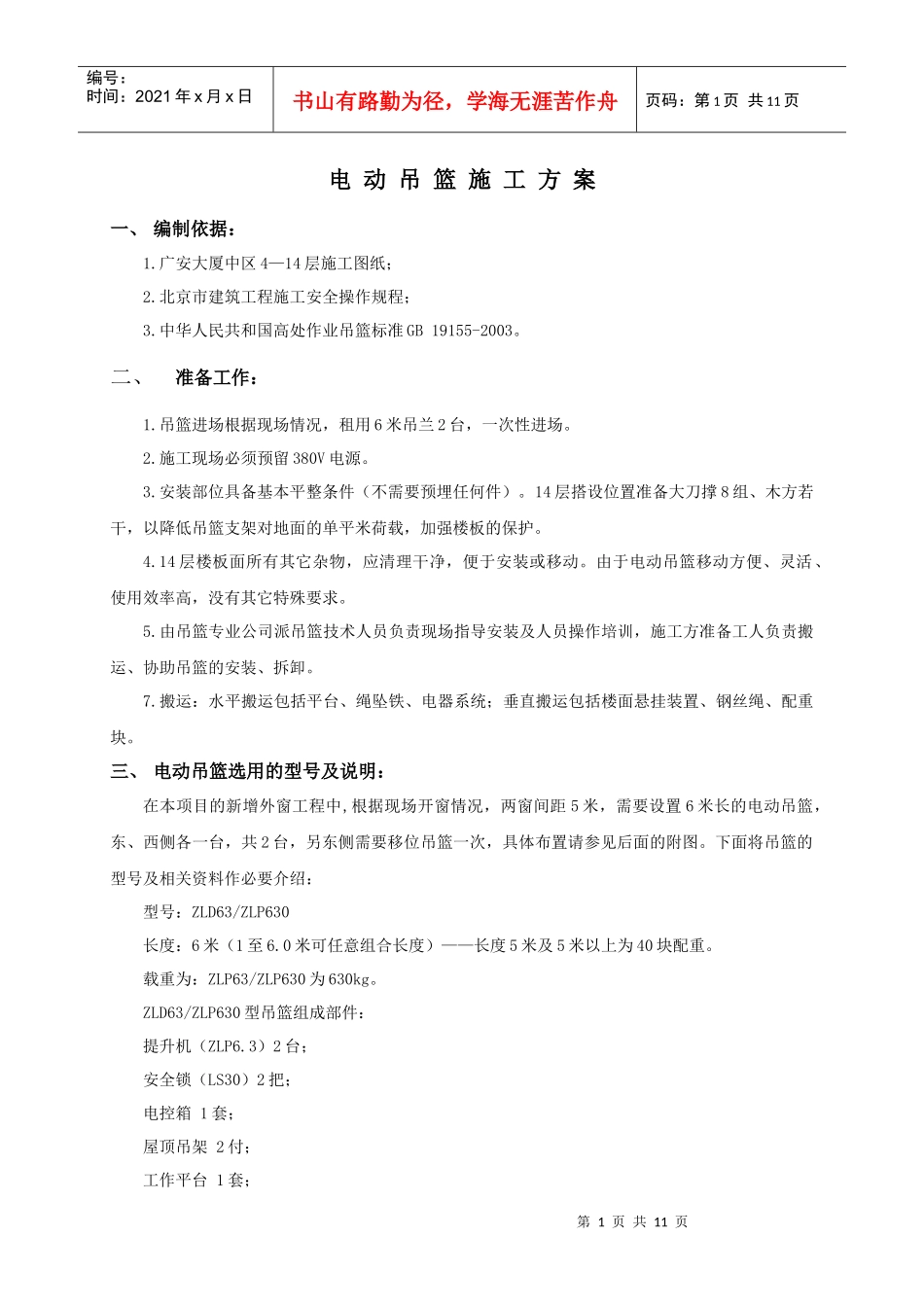

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电动吊篮施工方案一、编制依据：1.广安大厦中区4—14层施工图纸；2.北京市建筑工程施工安全操作规程；3.中华人民共和国高处作业吊篮标准GB19155-2003。二、准备工作：1.吊篮进场根据现场情况，租用6米吊兰2台，一次性进场。2.施工现场必须预留380V电源。3.安装部位具备基本平整条件（不需要预埋任何件）。14层搭设位置准备大刀撑8组、木方若干，以降低吊篮支架对地面的单平米荷载，加强楼板的保护。4.14层楼板面所有其它杂物，应清理干净，便于安装或移动。由于电动吊篮移动方便、灵活、使用效率高，没有其它特殊要求。5.由吊篮专业公司派吊篮技术人员负责现场指导安装及人员操作培训，施工方准备工人负责搬运、协助吊篮的安装、拆卸。7.搬运：水平搬运包括平台、绳坠铁、电器系统；垂直搬运包括楼面悬挂装置、钢丝绳、配重块。三、电动吊篮选用的型号及说明：在本项目的新增外窗工程中,根据现场开窗情况，两窗间距5米，需要设置6米长的电动吊篮，东、西侧各一台，共2台，另东侧需要移位吊篮一次，具体布置请参见后面的附图。下面将吊篮的型号及相关资料作必要介绍：型号：ZLD63/ZLP630长度：6米（1至6.0米可任意组合长度）——长度5米及5米以上为40块配重。载重为：ZLP63/ZLP630为630kg。ZLD63/ZLP630型吊篮组成部件：提升机（ZLP6.3）2台；安全锁（LS30）2把；电控箱1套；屋顶吊架2付；工作平台1套；第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页钢丝绳（直径8.3毫米）4根；极限开关（JLXK1-111）2个；手控手柄（COBB1）1只；电缆（3×2.5+2×1.5）1根；安全绳1根；自锁器1把。四、电动吊篮的安装、移位和拆除方案：1.吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到14层楼面，将篮体部分搬运至相应位置的地面；2.楼面保护：（1）安装面是楼板面及防水保护层面时，前、后座下加垫10x10厘米厚木方，防止压坏楼板及破坏防水保护层。（2）支点位置楼板下层设大刀撑，上下顶10厘米木方，将部分压力传送至下层楼板。具体保护方法如下图所示：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页3.悬挂机构的安装、调试：（2）将插杆插入三角形的前支架内，根据支架的最大高度1.7米高调整插杆的高度，用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。（3）将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。将上支柱安装在前支架插杆上。（4）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。（5）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5米。两套悬挂机构内侧之间的距离应等于悬吊平台的长度。配重均匀放置在后支架底座上，上紧防盗螺栓,将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳的缠绕现象。安装图示：悬挂机构的安装图3.悬吊平台的安装、调试：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页（1）将底板垫高200mm以上平放，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。（2）将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。（3）装成后均匀紧固全部联接螺栓。安装图示：悬吊平台的安装图4.提升机、安全锁、电器箱的安装：（1）将提升机安装在悬吊平台的安装架上，用手柄、锁销、螺栓固定。（2）将安全锁安装在安装架的安全锁安装板上，用螺栓紧固（安全锁滚轮朝平台内侧）。（3）拧下安全锁上的六角螺母，将提升机的上限位行程开关安装在该处。（4）将电器箱挂在工作平台后篮片的中间空挡处，将电动机插头、手握...
