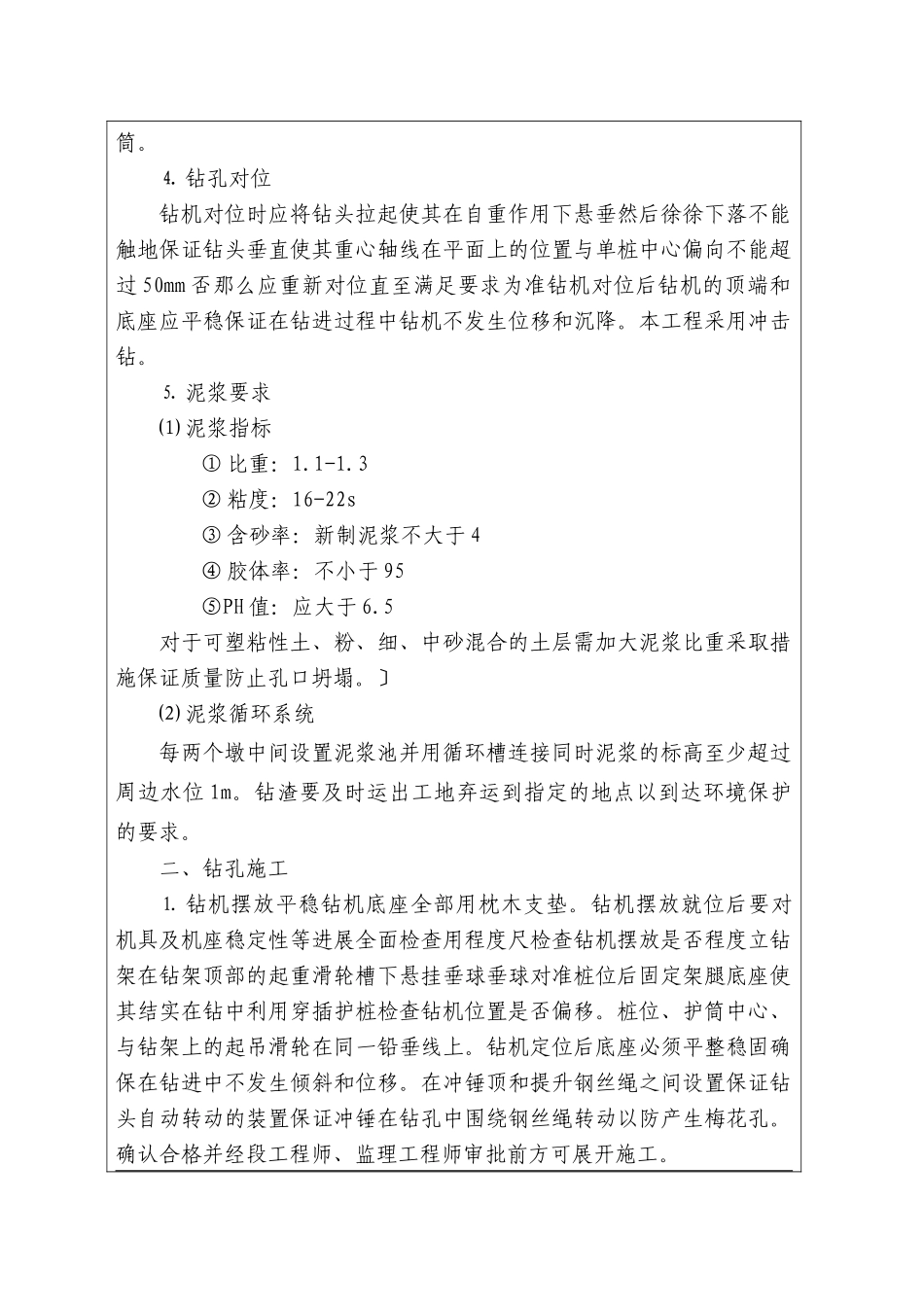

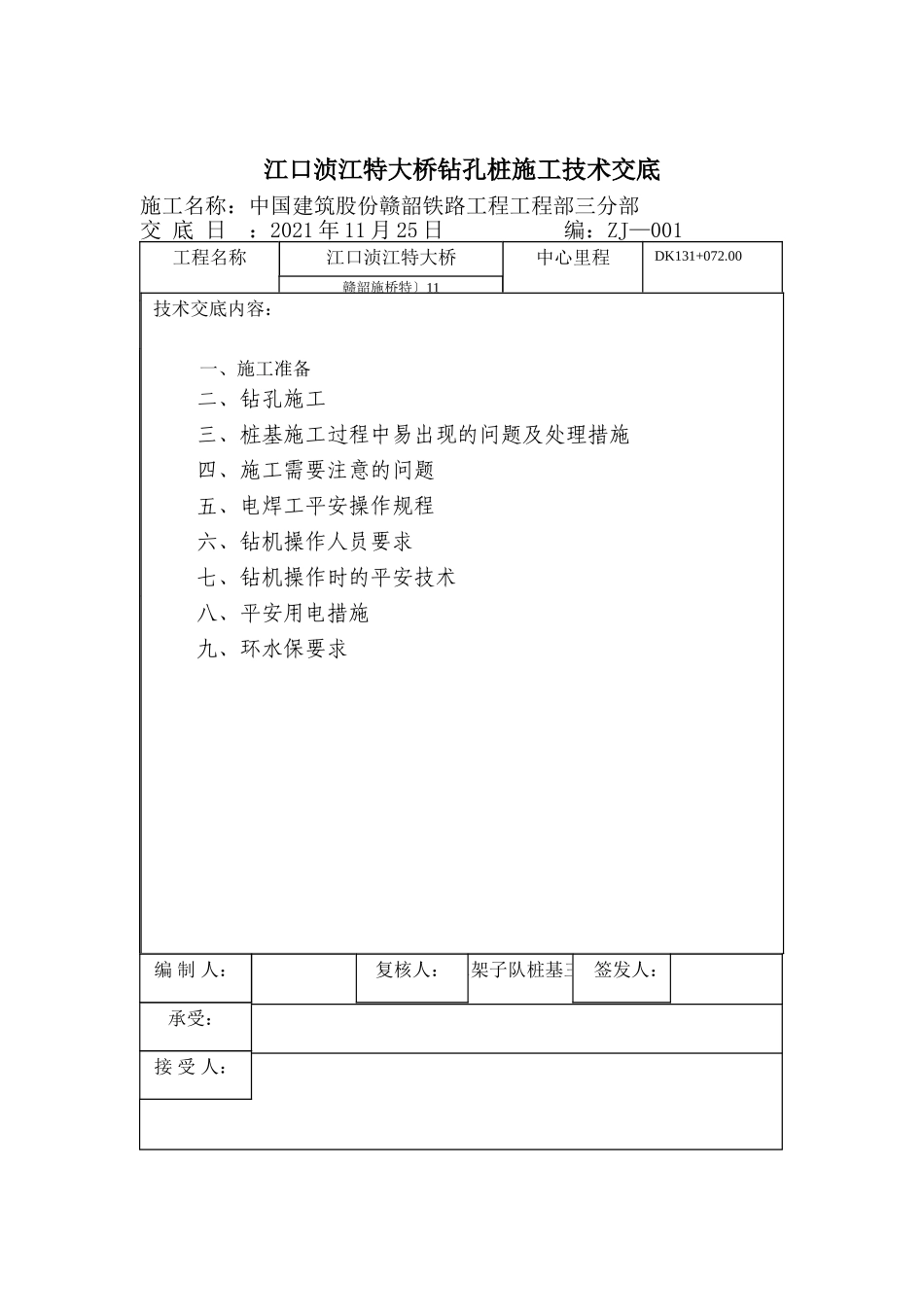

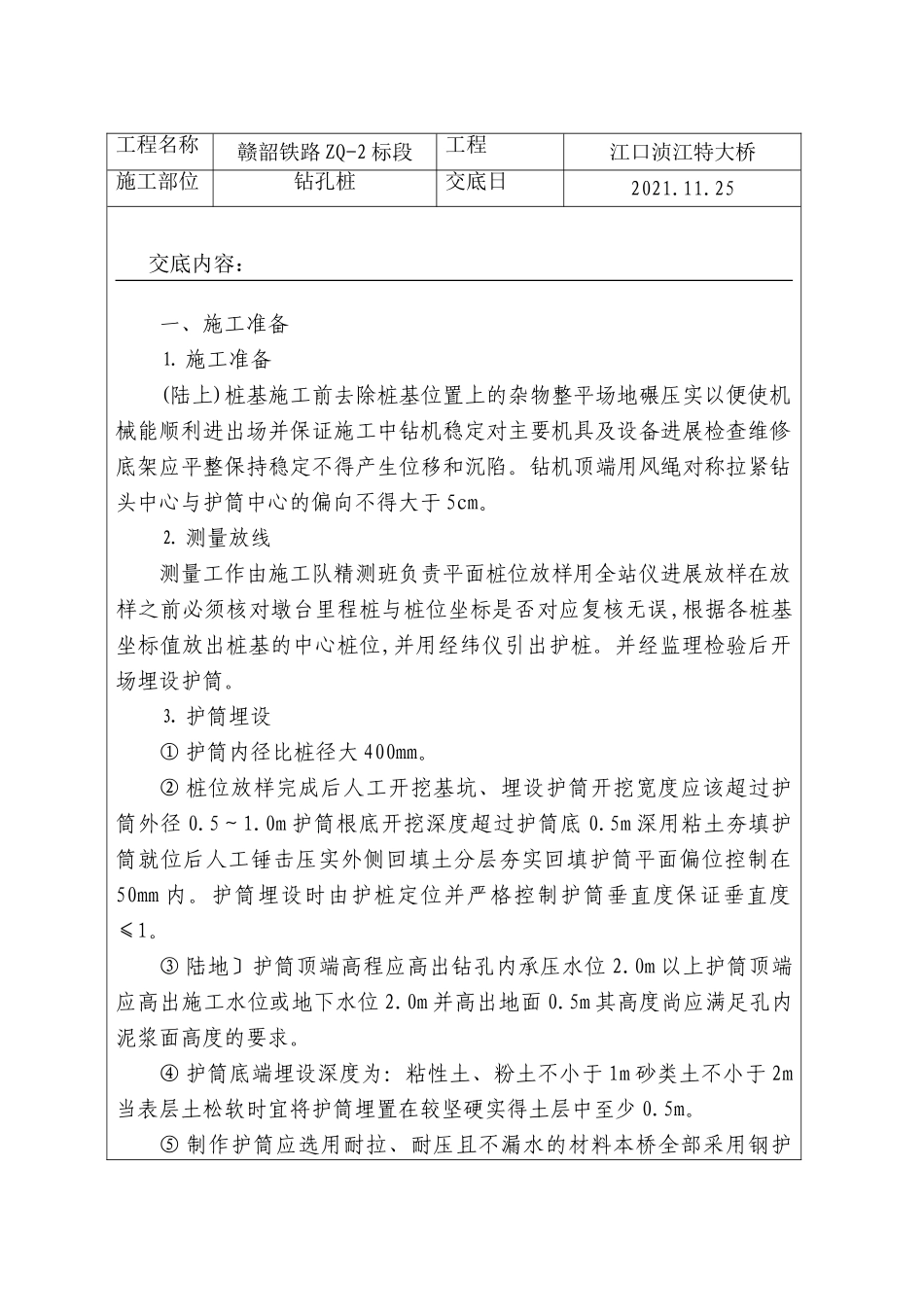

江口浈江特大桥钻孔桩施工技术交底施工名称：中国建筑股份赣韶铁路工程工程部三分部交底日：2021年11月25日编：ZJ—001技术交底DK125+438.920—DK126+536.520工程名称设计编江口浈江特大桥中心里程DK131+072.00赣韶施桥特〕11赣韶施桥参01施工部位钻孔桩技术交底内容：一、施工准备二、钻孔施工三、桩基施工过程中易出现的问题及处理措施四、施工需要注意的问题五、电焊工平安操作规程六、钻机操作人员要求七、钻机操作时的平安技术八、平安用电措施九、环水保要求接受人：承受：第二架子队桩基三班编制人：复核人：签发人：工程名称赣韶铁路ZQ-2标段工程江口浈江特大桥施工部位钻孔桩交底日2021.11.25交底内容：一、施工准备⒈施工准备(陆上)桩基施工前去除桩基位置上的杂物整平场地碾压实以便使机械能顺利进出场并保证施工中钻机稳定对主要机具及设备进展检查维修底架应平整保持稳定不得产生位移和沉陷。钻机顶端用风绳对称拉紧钻头中心与护筒中心的偏向不得大于5cm。⒉测量放线测量工作由施工队精测班负责平面桩位放样用全站仪进展放样在放样之前必须核对墩台里程桩与桩位坐标是否对应复核无误,根据各桩基坐标值放出桩基的中心桩位,并用经纬仪引出护桩。并经监理检验后开场埋设护筒。⒊护筒埋设①护筒内径比桩径大400mm。②桩位放样完成后人工开挖基坑、埋设护筒开挖宽度应该超过护筒外径0.5～1.0m护筒根底开挖深度超过护筒底0.5m深用粘土夯填护筒就位后人工锤击压实外侧回填土分层夯实回填护筒平面偏位控制在50mm内。护筒埋设时由护桩定位并严格控制护筒垂直度保证垂直度≤1。③陆地〕护筒顶端高程应高出钻孔内承压水位2.0m以上护筒顶端应高出施工水位或地下水位2.0m并高出地面0.5m其高度尚应满足孔内泥浆面高度的要求。④护筒底端埋设深度为：粘性土、粉土不小于1m砂类土不小于2m当表层土松软时宜将护筒埋置在较坚硬实得土层中至少0.5m。⑤制作护筒应选用耐拉、耐压且不漏水的材料本桥全部采用钢护筒。⒋钻孔对位钻机对位时应将钻头拉起使其在自重作用下悬垂然后徐徐下落不能触地保证钻头垂直使其重心轴线在平面上的位置与单桩中心偏向不能超过50mm否那么应重新对位直至满足要求为准钻机对位后钻机的顶端和底座应平稳保证在钻进过程中钻机不发生位移和沉降。本工程采用冲击钻。⒌泥浆要求⑴泥浆指标①比重：1.1-1.3②粘度：16-22s③含砂率：新制泥浆不大于4④胶体率：不小于95⑤PH值：应大于6.5对于可塑粘性土、粉、细、中砂混合的土层需加大泥浆比重采取措施保证质量防止孔口坍塌。〕⑵泥浆循环系统每两个墩中间设置泥浆池并用循环槽连接同时泥浆的标高至少超过周边水位1m。钻渣要及时运出工地弃运到指定的地点以到达环境保护的要求。二、钻孔施工⒈钻机摆放平稳钻机底座全部用枕木支垫。钻机摆放就位后要对机具及机座稳定性等进展全面检查用程度尺检查钻机摆放是否程度立钻架在钻架顶部的起重滑轮槽下悬挂垂球垂球对准桩位后固定架腿底座使其结实在钻中利用穿插护桩检查钻机位置是否偏移。桩位、护筒中心、与钻架上的起吊滑轮在同一铅垂线上。钻机定位后底座必须平整稳固确保在钻进中不发生倾斜和位移。在冲锤顶和提升钢丝绳之间设置保证钻头自动转动的装置保证冲锤在钻孔中围绕钢丝绳转动以防产生梅花孔。确认合格并经段工程师、监理工程师审批前方可展开施工。⒉钻进中要保证钻机的平稳及钻孔质量,开钻时低档慢速钻进钻到护筒下1m后再以正常速度钻进。钻进时为保证钻头的竖直采用减压钻进即钻机的主吊钩始终要承受部分钻具的重力。⒊钻孔作业必须分班连续进展不能中断同时必须详细填写钻孔施工记录每班交接时应向下一班人员交接钻进情况及应注意的事项。⒋注意护筒内保持一定数量的泥浆方可钻进防止孔壁坍塌埋钻头的现象发生每台钻机装备两套泥浆泵轮换使用经常检查泥浆循环系统,每一台班至少检查一次泥浆比重,并将泥浆比重控制在要求的范围内,加速泥浆循环。⒌钻孔时应注意冲锤起落的均匀性防止钻头撞击孔壁；补焊冲锤时采取可靠措施严防钻头脱落。钻孔过程中孔内严格保持泥浆稠度适当、水位稳定根据孔内泥浆的渗缺情况及时补充泥浆维持孔内水头差防止坍孔。⒍在钻孔施工...
