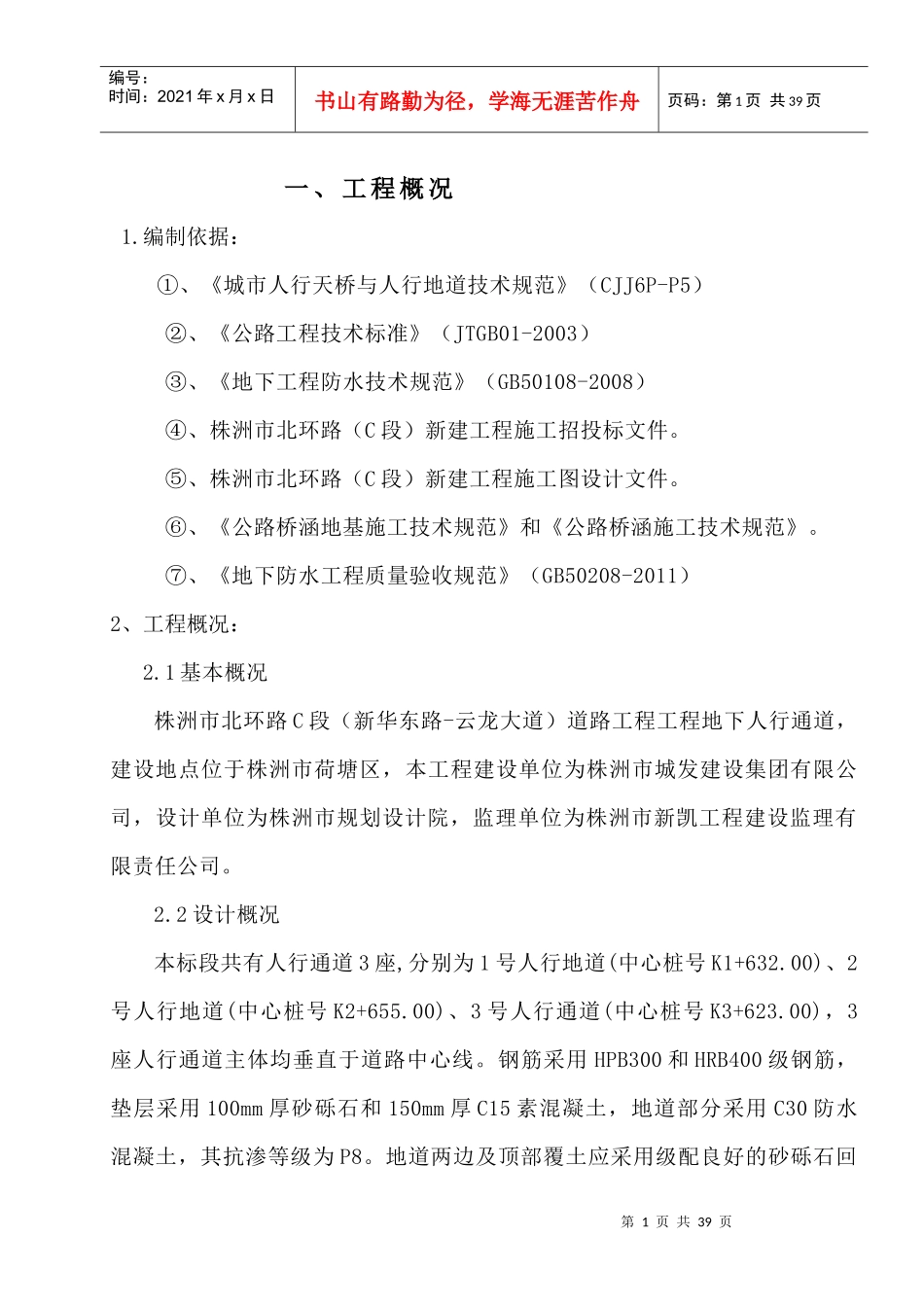

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页一、工程概况1.编制依据：①、《城市人行天桥与人行地道技术规范》（CJJ6P-P5）②、《公路工程技术标准》（JTGB01-2003）③、《地下工程防水技术规范》（GB50108-2008）④、株洲市北环路（C段）新建工程施工招投标文件。⑤、株洲市北环路（C段）新建工程施工图设计文件。⑥、《公路桥涵地基施工技术规范》和《公路桥涵施工技术规范》。⑦、《地下防水工程质量验收规范》（GB50208-2011）2、工程概况：2.1基本概况株洲市北环路C段（新华东路-云龙大道）道路工程工程地下人行通道，建设地点位于株洲市荷塘区，本工程建设单位为株洲市城发建设集团有限公司，设计单位为株洲市规划设计院，监理单位为株洲市新凯工程建设监理有限责任公司。2.2设计概况本标段共有人行通道3座,分别为1号人行地道(中心桩号K1+632.00)、2号人行地道(中心桩号K2+655.00)、3号人行通道(中心桩号K3+623.00)，3座人行通道主体均垂直于道路中心线。钢筋采用HPB300和HRB400级钢筋，垫层采用100mm厚砂砾石和150mm厚C15素混凝土，地道部分采用C30防水混凝土，其抗渗等级为P8。地道两边及顶部覆土应采用级配良好的砂砾石回第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页填，且分层夯实，要求密实度大于96%，压实度大于93%，以防路面产生不均匀沉降而开裂，凡地道混凝土与土质相接触之面，均须以四遍GBS防水涂料（厚1.8~2mm），再在其外侧以改性沥青防水卷材隔离，然后砌筑砖墙保护。沉降（伸缩）缝采用橡胶止水带防水，地道地基容许承载力为150Kpa，人行荷载为5Kpa。为防止搭接处不均匀沉降，地道顶部采用钢筋砼搭板连接。3、工程特点3.1工程工期较紧，施工中将进行科学组织，合理安排，确保施工环节紧凑、有条不紊，以确保工期目标的实现。3.2安全、文明施工程度要求高。4、施工条件4.1施工工期：每个地道80日历天，根据现场实际和拆迁协调进度按计划推进。4.2水源、电源:就近取水或水车养生，电源拟采用15—20KW柴油发电机进行电力供应，确保地下通道的施工。第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页二、施工部署1、施工部署项目经理部设技术质检部、工程部、安全部、材料部、财务部等。具体组织机构设置如下页框图所示。组织机构框图各岗位、部门主要职能职责如下：项目经理（王超）技术负责人（叶丹）项目副经理（杨发云、谭清美）工程部波质检组安全组材料部地道工程施工队测量及资料质量管理试验检测材料供应后勤协调安全生产计划统计财务会计第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页项目经理：在本工程的实施过程中代表公司履行工程合同，全面负责工程项目的管理。项目副经理：协助项目经理，负责现场生产管理，编制施工计划，协调质量、技术与生产进度的关系。技术负责人：负责项目的质量与技术工作，处理施工中出现的技术问题，做好技术交底和技术指导工作，抓好技术资料的整理，组织编制实施性施工组织设计。工程部：根据工程实际情况，设立各专业工程施工队，并设测量队和资料及预决算室。各队既各负其责又接受统一指挥，密切合作。其主要职责为负责组织实施现场施工、资料的收集和整理归档及合同管理。质检部：分管试验、质量检查。负责组织实施质量计划，对施工所用材料进行检验，对整个施工过程进行质量检验和监督。安全部：分管安全生产、外部协凋、后勤保障及在项目经理领导下，负责安全施工生产的日常工作。材料部：负责工程材料的供应和设备调配，同时对所购材料及各类物资的质量负责，负责施工机械设备的维修及保养。第5页共39页第4页共39页质量控制制度质量保证体系思想保证制度保证经济保证物资保证过程控制保证质量目标质量考核结果兑现奖罚仪器设备校验分项工程检查单位工程检查质量评定业主认可的合格分供方职责制度目标制度奖罚制度项目经理项目总工专职质检员其他人员分解目标责任到人量化奖罚应知应会教育规范、规程，工序检查测...
