HPProLiantDL系列PC服务器维护手册VIP免费

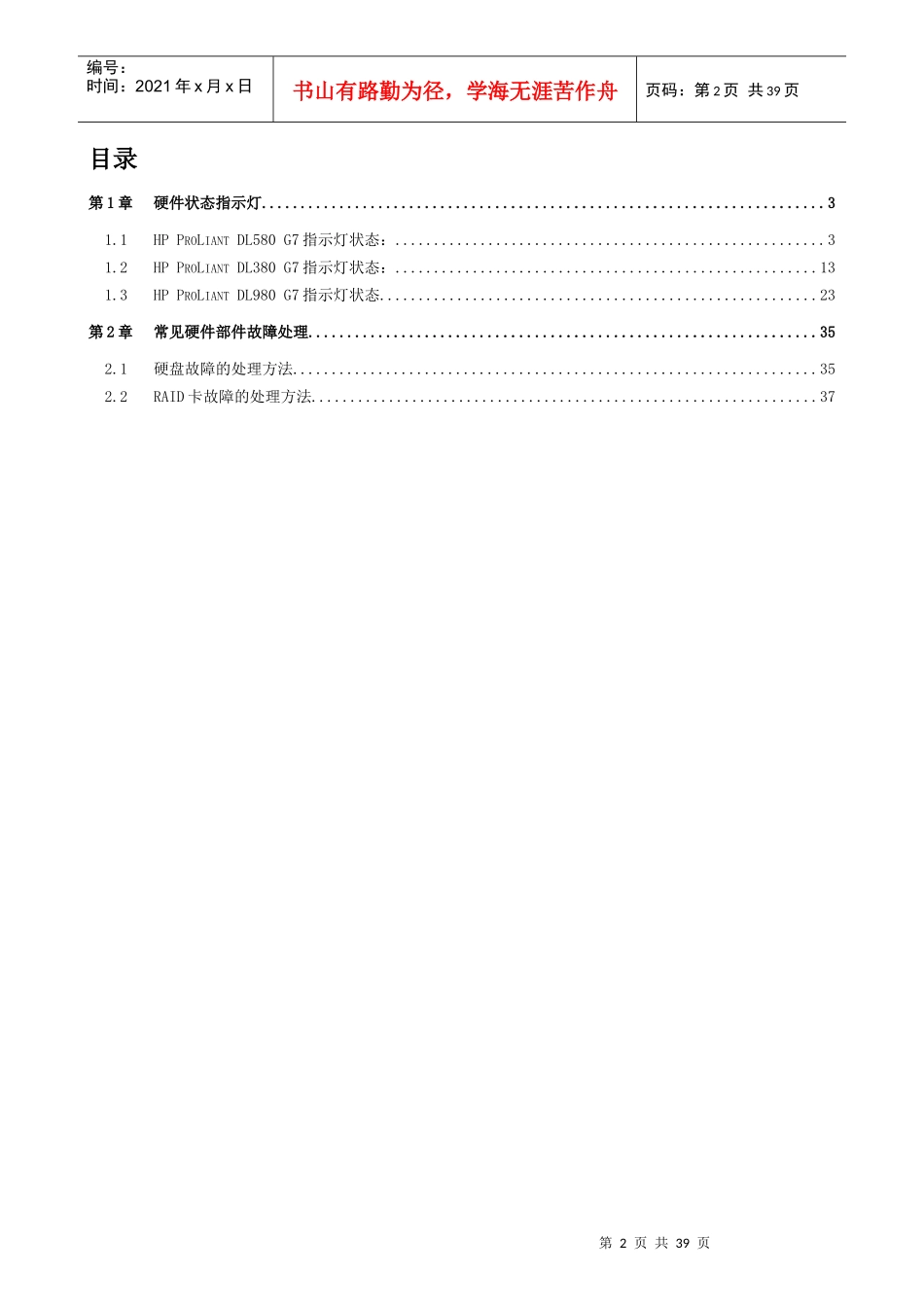

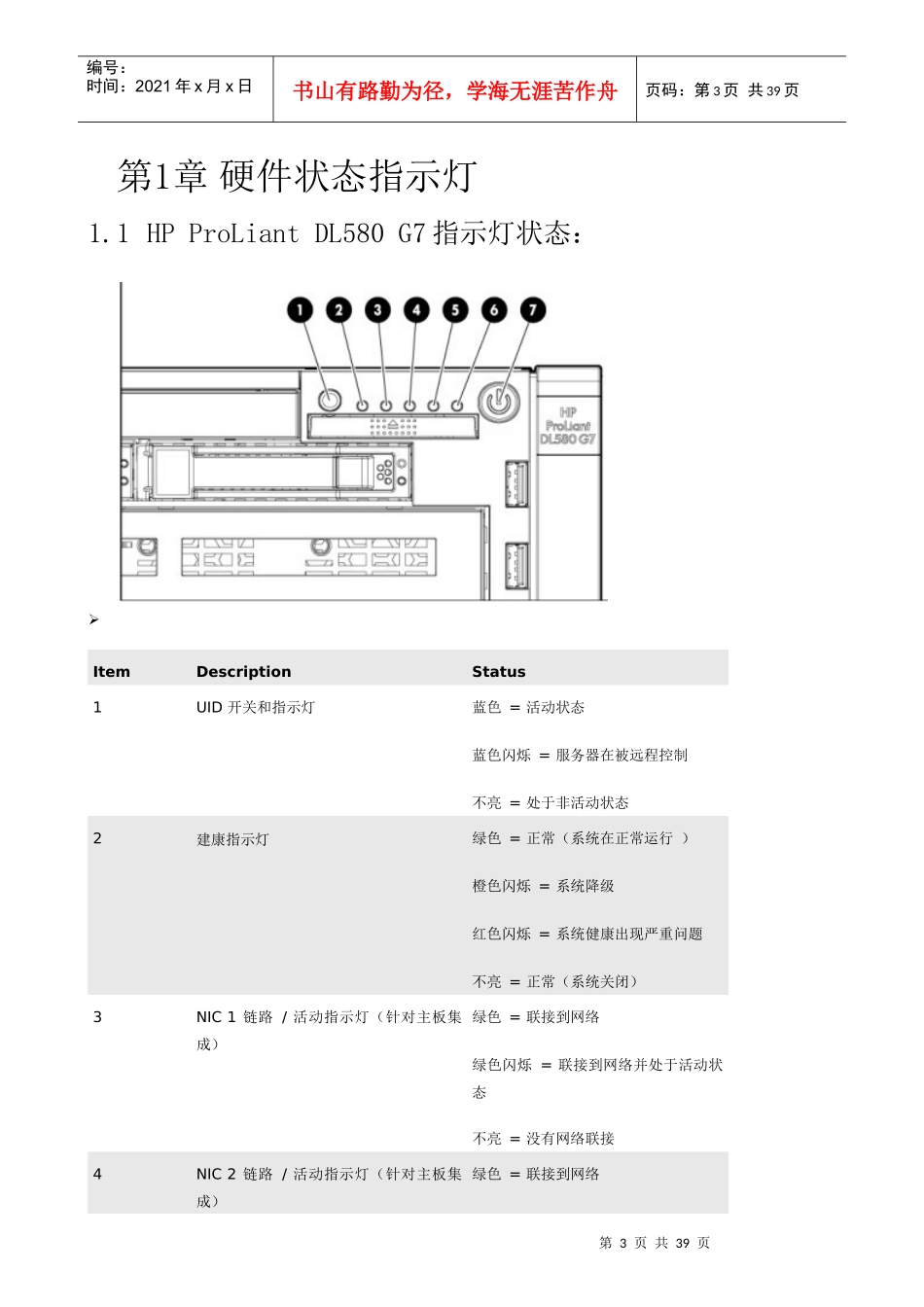

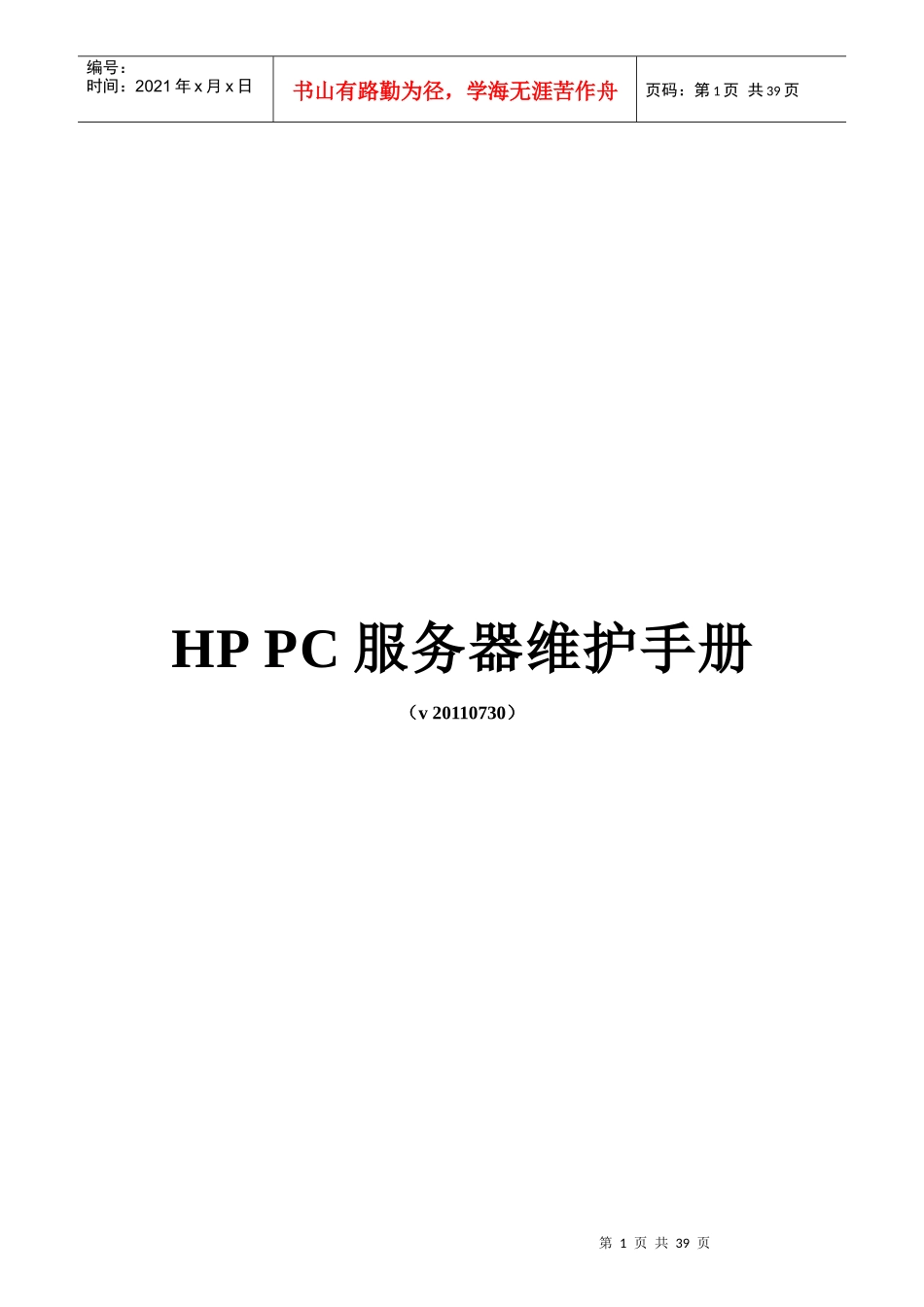

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页HPPC服务器维护手册（v20110730）第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页目录第1章硬件状态指示灯........................................................................31.1HPPROLIANTDL580G7指示灯状态：.......................................................31.2HPPROLIANTDL380G7指示灯状态：......................................................131.3HPPROLIANTDL980G7指示灯状态........................................................23第2章常见硬件部件故障处理.................................................................352.1硬盘故障的处理方法...................................................................352.2RAID卡故障的处理方法.................................................................37第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页第1章硬件状态指示灯1.1HPProLiantDL580G7指示灯状态：ItemDescriptionStatus1UID开关和指示灯蓝色=活动状态蓝色闪烁=服务器在被远程控制不亮=处于非活动状态2建康指示灯绿色=正常（系统在正常运行）橙色闪烁=系统降级红色闪烁=系统健康出现严重问题不亮=正常（系统关闭）3NIC1链路/活动指示灯（针对主板集成）绿色=联接到网络绿色闪烁=联接到网络并处于活动状态不亮=没有网络联接4NIC2链路/活动指示灯（针对主板集成）绿色=联接到网络第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页绿色闪烁=联接到网络并处于活动状态不亮=没有网络联接5NIC3链路/活动指示灯（针对主板集成）绿色=联接到网络绿色闪烁=联接到网络并处于活动状态不亮=没有网络联接6NIC4链路/活动指示灯（针对主板集成）绿色=联接到网络绿色闪烁=联接到网络并处于活动状态不亮=没有网络联接7加电/待机按钮以及指示灯橙色=有交流电并且服务器处于待机状态绿色=有交流电并处于开机状态不亮=没有交流电源第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页ItemDescriptionStatus1iLO3活动指示灯绿色亮或闪烁=网络活动状态灭=没有网络访问2iLO3连路指示灯绿色=联接到网络灭=没有联接到网络3NIC2活动指示灯亮或绿色闪烁=网络活动状态不亮=没有网络访问4NIC2链路指示灯亮或绿色闪烁=联接到网络不亮=没有联接到网络5NIC4活动指示灯亮或绿色闪烁=网络活动状态不亮=没有网络访问6NIC4链路指示灯亮或绿色闪烁=联接到网络不亮=没有联接到网络7NIC3链路指示灯亮或绿色闪烁=联接到网络不亮=没有联接到网络8NIC3活动指示灯亮或绿色闪烁=网络活动状态不亮=没有网络访问9NIC1链路指示灯亮或绿色闪烁=联接到网络不亮=没有联接到网络10NIC1活动指示灯亮或绿色闪烁=网络活动状态不亮=没有网络访问第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页CodeComponentStatus01电源线系统板到电源线:线有故障或者线没有安装04风扇板电源线风扇板电源或者信号线没有安装05内存板基本内存错误(内存板1没有安装或者存在不正确的内存配置)06SAS背板电源线SAS背板或者线没有安装08系统锁指出了一个没有在代码01到07所包含的故障t1Processor1不支持Processor1不支持，更换一个系统支持的处理器.t2Processor2不支持Processor2不支持，更换一个系统支持的处理器.t3Processor3不支持Processor3不支持，更换一个系统支持的处理器..t4Processor4不支持Processor4不支持，更换一个系统支持的处理器.P1Processor1没有安装Processor1没有安装，需要重新启动系统,安装处理器1.如果处理器4安装了并且系统正在启动,P1代码和Port84/85将显示1秒钟以表示系统正在启动U1PPM1没有安装处理器1没有安装PPM1，需要安装U2PPM2没有安装处理器2没有安装PPM2，需要安装U3PPM3没有安装处理器.3没有安装PPM3，需要安装第7...
