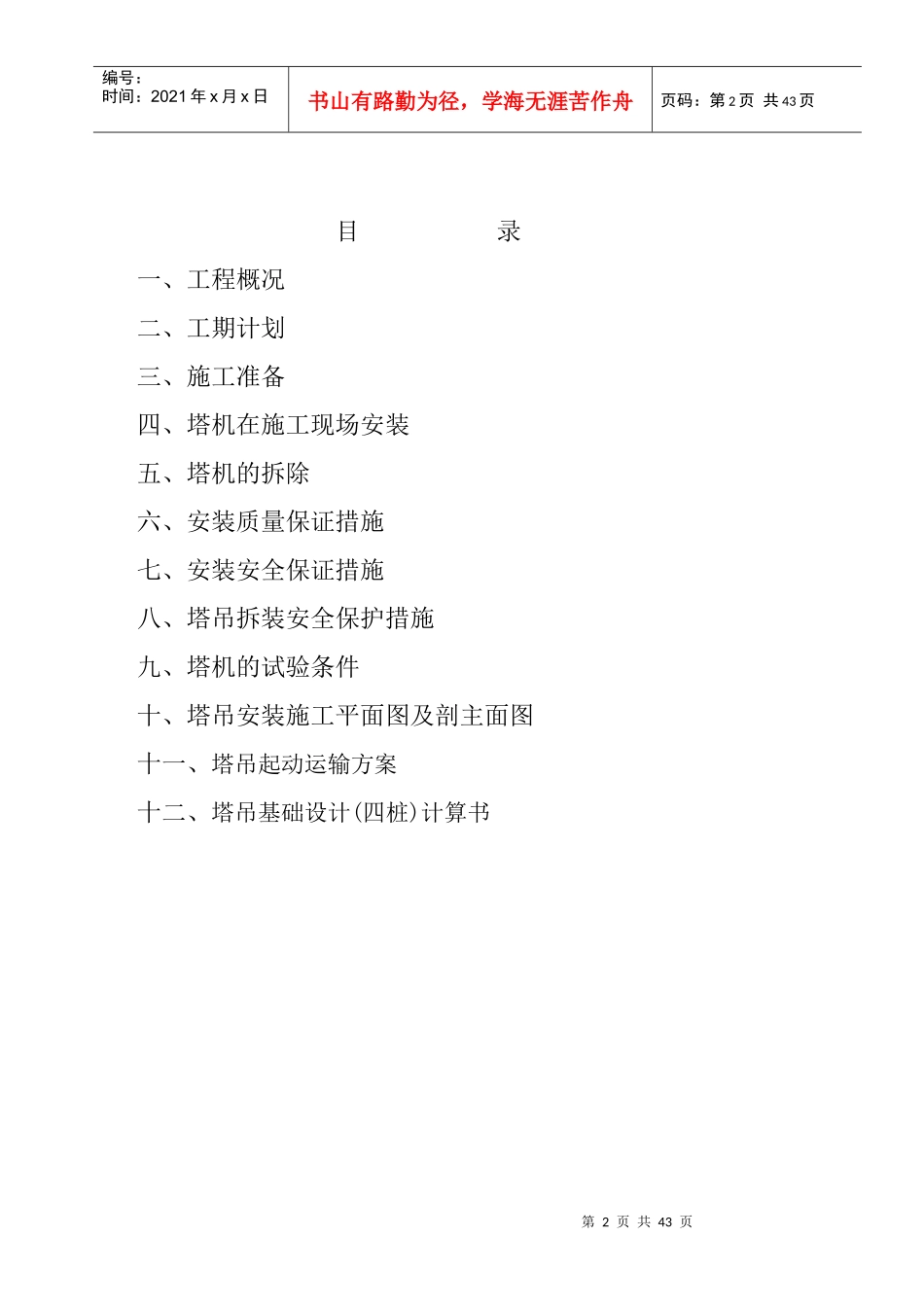

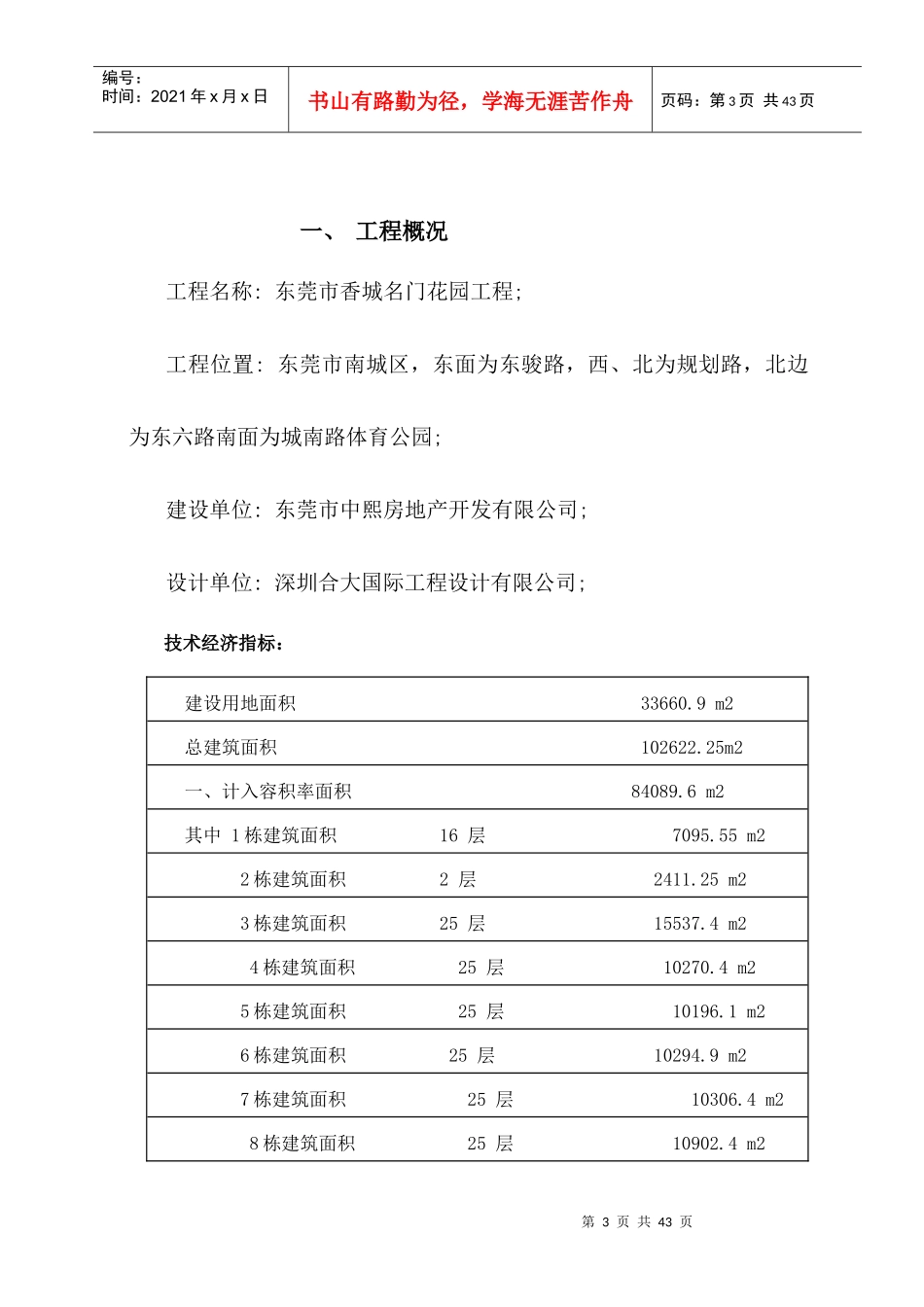

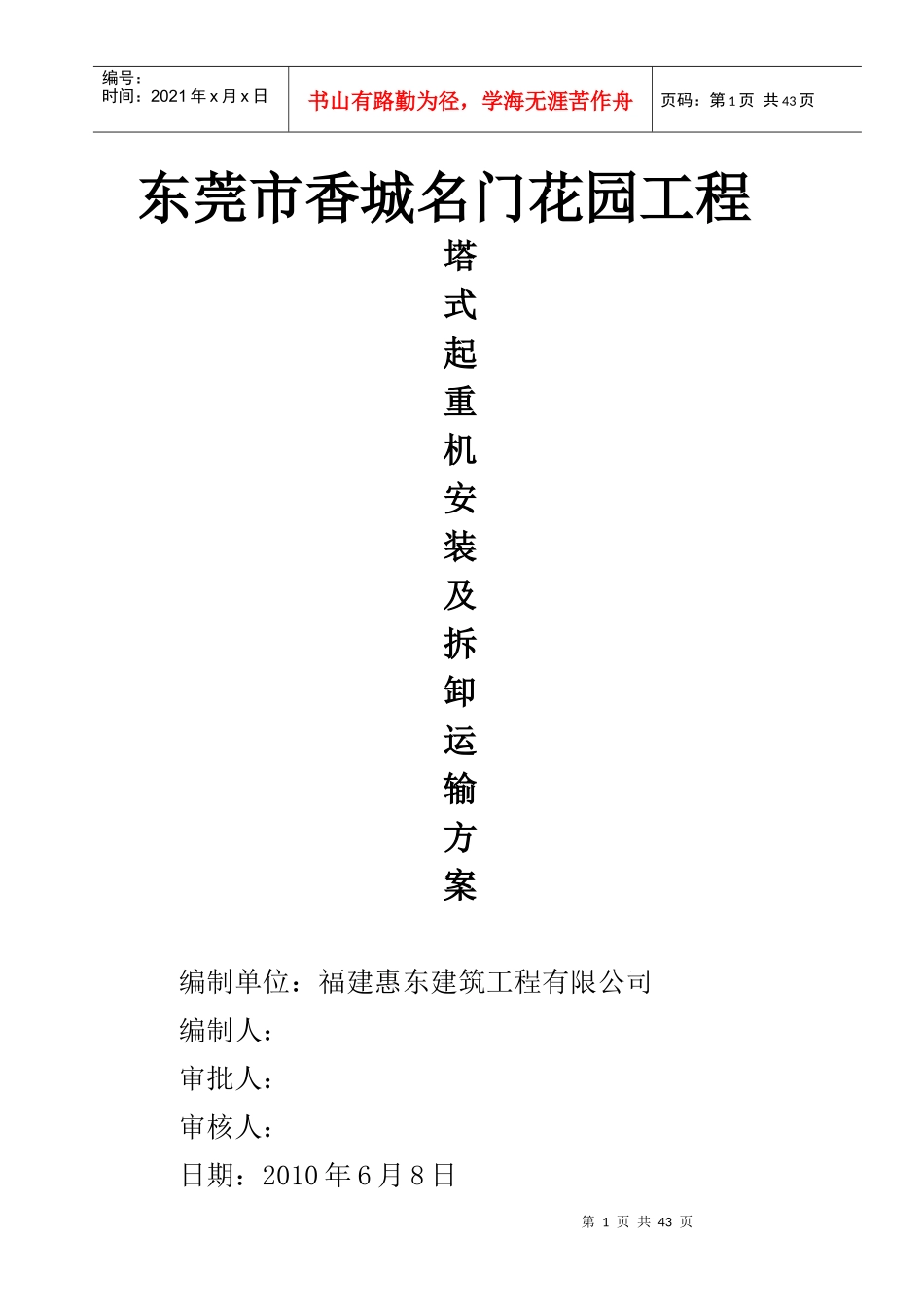

第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共43页东莞市香城名门花园工程塔式起重机安装及拆卸运输方案编制单位:福建惠东建筑工程有限公司编制人:审批人:审核人:日期:2010年6月8日第2页共43页第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页目录一、工程概况二、工期计划三、施工准备四、塔机在施工现场安装五、塔机的拆除六、安装质量保证措施七、安装安全保证措施八、塔吊拆装安全保护措施九、塔机的试验条件十、塔吊安装施工平面图及剖主面图十一、塔吊起动运输方案十二、塔吊基础设计(四桩)计算书第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页一、工程概况工程名称:东莞市香城名门花园工程;工程位置:东莞市南城区,东面为东骏路,西、北为规划路,北边为东六路南面为城南路体育公园;建设单位:东莞市中煕房地产开发有限公司;设计单位:深圳合大国际工程设计有限公司;技术经济指标:建设用地面积33660.9m2总建筑面积102622.25m2一、计入容积率面积84089.6m2其中1栋建筑面积16层7095.55m22栋建筑面积2层2411.25m23栋建筑面积25层15537.4m24栋建筑面积25层10270.4m25栋建筑面积25层10196.1m26栋建筑面积25层10294.9m27栋建筑面积25层10306.4m28栋建筑面积25层10902.4m2第4页共43页第3页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共43页9栋建筑面积17层7074.97m2二、不计入容积率建筑面积地下一层建筑面积(车库及设备用房)16270.81m2建筑密度37.45%绿化率35.02%地下停车数量505辆住宅总套数692套最大层数25层施工任务范围:东莞市香城名门花园工程地块地下室与上盖建安设备及室外工程。本工程地下室,地下一层功能主要为车库及人防,层高情况为地下4.25m,本工程±0.00以上分别为2~25层,其中二层部分为架空层,二层以上各层主要功能为办公及商住套房;各层层高情况为第一层5.1m,二层以上为标准层,层高为3m,本工程建筑总高度77.10m;本工程共设有八部普通上人电梯,八部消防电梯。香城名门花园位于东莞市南城区,东面为东骏路,西、北为规划路,北边为东六路南面为城南路体育公园。用地面积为33660.9平方米,该工程分为9栋塔楼及裙房组成,地下室一层。总建筑面积约为102622.25平方米,层数分别为1栋16层、2栋2层、3栋25层、4栋25层、5栋25层、6栋25层、7栋25层、8栋25层、9栋17层、地下室一层。其中裙楼为1层,第2层为架空层,3层第5页共43页第4页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共43页及以上为住宅。香城名门花园一层层高为5.1米,二、以上层高为3米,总建筑高度为77.1米,结构形式为框剪结构。本工程采用预制管桩基础,主体结构形式为框支剪力墙结构,一层为商铺为商场,二层以上为标准层。本工程由东莞市中熙房地产开发有限公司投资兴建,由福建省惠东建筑工程有限公司承建。香城名门花园项目为商住楼,建筑高度为77.1米,属于一类建筑,根据《民用建筑设计通则》的规定,本工程建筑设计使用年限为3类50年。本项目共有9栋组成,第一层为商铺,一层为商场,第二层架空。本项目总用地面积为33660.9m2,总建筑面积为102622.25m2,小区住户总套数为692套为解决施工过程中建筑材料的垂直运输问题,拟安装投入使用五台它是起重机配合施工,其基本技术参数见下表:设备名称规格型号产地额定起重量回转半径独立高度拟安装高度塔式起重机Q5013重庆1.3-8吨55米50米50米二、工期计划根据工程进度要求和施工现场所属具备的条件,拟于2010年8月15日塔吊进场安装,月于2010年9月29日安装完毕。三、施工准备1、技术准备塔机安装前应准备下例技术文件、图纸第6页共43页第5页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共43页(1)产品合格证(2)塔机安装使用说明书(3)塔吊混凝土基础图(4)地脚螺栓零件图(5)液压系统原理图(随机)(6)塔机电气控制原理图(随机)(7)塔机电气控制箱接线图(随机)(9)塔机电气控制回路接线图(随机)(10)塔机安...
