数控系统的基本构成与分类VIP免费

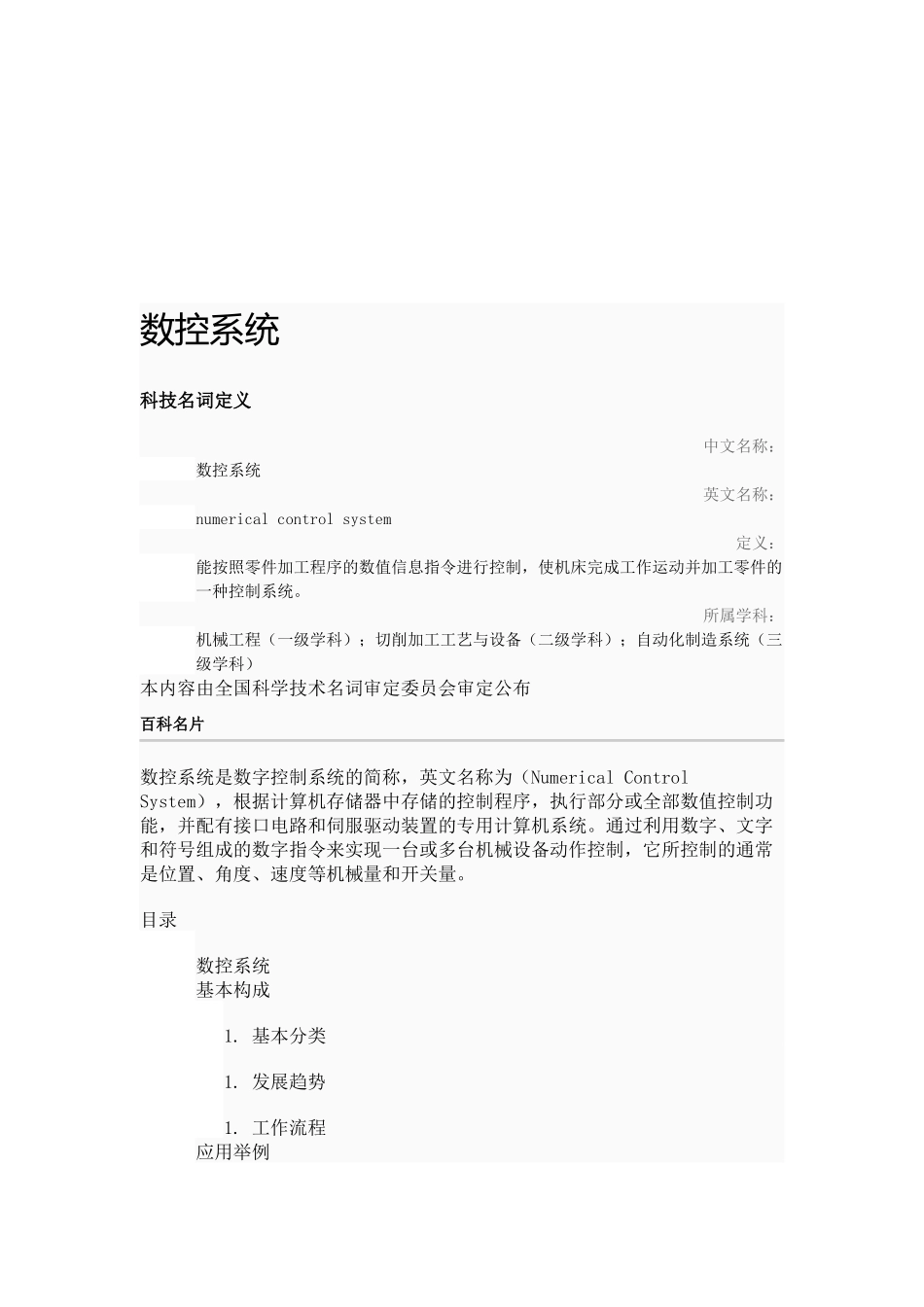

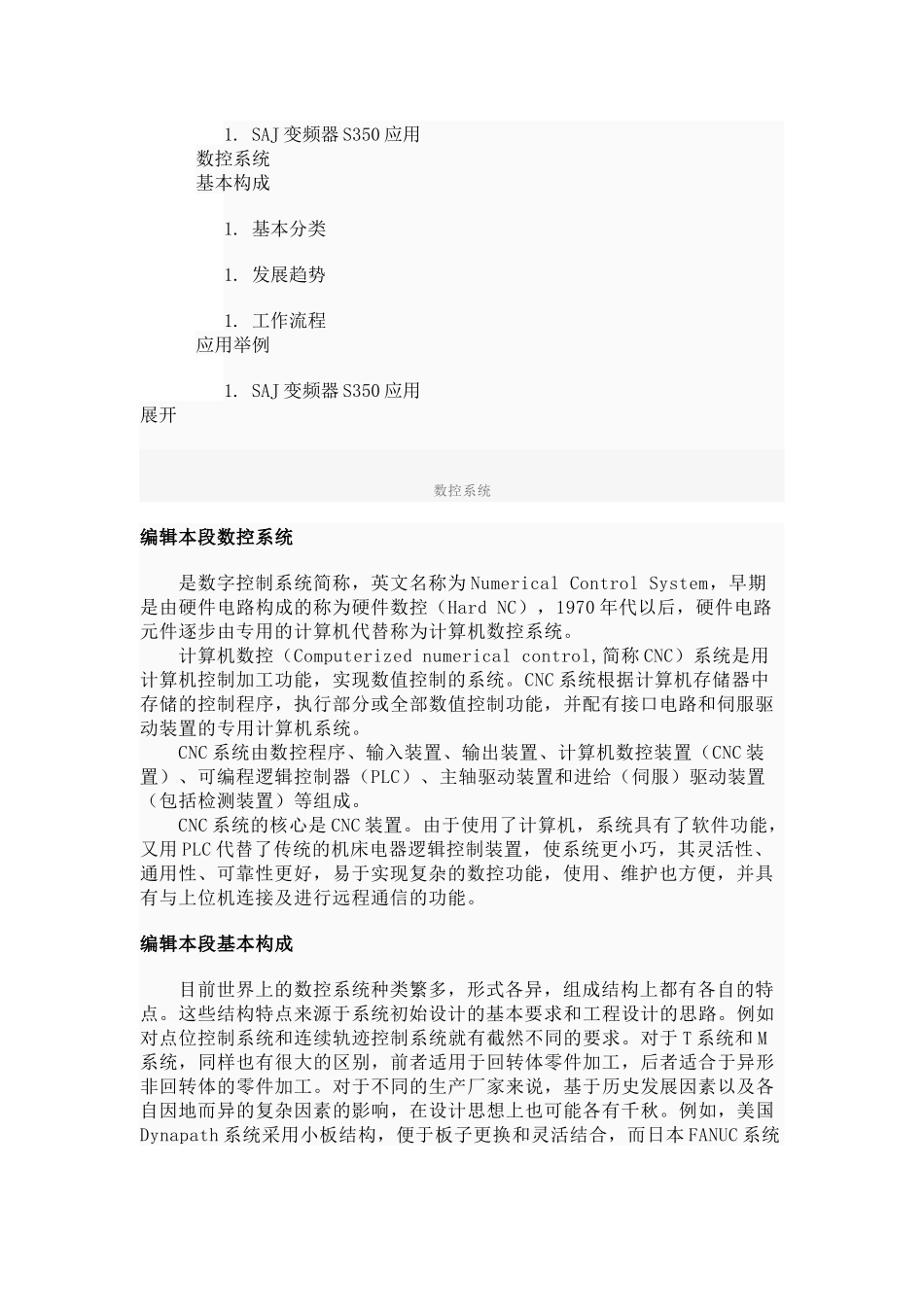

数控系统科技名词定义中文名称：数控系统英文名称：numericalcontrolsystem定义：能按照零件加工程序的数值信息指令进行控制，使机床完成工作运动并加工零件的一种控制系统。所属学科：机械工程（一级学科）；切削加工工艺与设备（二级学科）；自动化制造系统（三级学科）本内容由全国科学技术名词审定委员会审定公布百科名片数控系统是数字控制系统的简称，英文名称为（NumericalControlSystem），根据计算机存储器中存储的控制程序，执行部分或全部数值控制功能，并配有接口电路和伺服驱动装置的专用计算机系统。通过利用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制，它所控制的通常是位置、角度、速度等机械量和开关量。目录数控系统基本构成1.基本分类1.发展趋势1.工作流程应用举例1.SAJ变频器S350应用数控系统基本构成1.基本分类1.发展趋势1.工作流程应用举例1.SAJ变频器S350应用展开数控系统编辑本段数控系统是数字控制系统简称，英文名称为NumericalControlSystem，早期是由硬件电路构成的称为硬件数控（HardNC），1970年代以后，硬件电路元件逐步由专用的计算机代替称为计算机数控系统。计算机数控（Computerizednumericalcontrol,简称CNC）系统是用计算机控制加工功能，实现数值控制的系统。CNC系统根据计算机存储器中存储的控制程序，执行部分或全部数值控制功能，并配有接口电路和伺服驱动装置的专用计算机系统。CNC系统由数控程序、输入装置、输出装置、计算机数控装置（CNC装置）、可编程逻辑控制器（PLC）、主轴驱动装置和进给（伺服）驱动装置（包括检测装置）等组成。CNC系统的核心是CNC装置。由于使用了计算机，系统具有了软件功能，又用PLC代替了传统的机床电器逻辑控制装置，使系统更小巧，其灵活性、通用性、可靠性更好，易于实现复杂的数控功能，使用、维护也方便，并具有与上位机连接及进行远程通信的功能。编辑本段基本构成目前世界上的数控系统种类繁多，形式各异，组成结构上都有各自的特点。这些结构特点来源于系统初始设计的基本要求和工程设计的思路。例如对点位控制系统和连续轨迹控制系统就有截然不同的要求。对于T系统和M系统，同样也有很大的区别，前者适用于回转体零件加工，后者适合于异形非回转体的零件加工。对于不同的生产厂家来说，基于历史发展因素以及各自因地而异的复杂因素的影响，在设计思想上也可能各有千秋。例如，美国Dynapath系统采用小板结构，便于板子更换和灵活结合，而日本FANUC系统则趋向大板结构，使之有利于系统工作的可靠性，促使系统的平均无故障率不断提高。然而无论哪种系统，它们的基本原理和构成是十分相似的。数控系统一般整个数控系统由三大部分组成，即控制系统，伺服系统和位置测量系统。控制系统按加工工件程序进行插补运算，发出控制指令到伺服驱动系统；伺服驱动系统将控制指令放大，由伺服电机驱动机械按要求运动；测量系统检测机械的运动位置或速度，并反馈到控制系统，来修正控制指令。这三部分有机结合，组成完整的闭环控制的数控系统。控制系统主要由总线、CPU、电源、存贮器、操作面板和显示屏、位控单元、可编程序控制器逻辑控制单元以及数据输入/输出接口等组成。最新一代的数控系统还包括一个通讯单元，它可完成CNC、PLC的内部数据通讯和外部高次网络的连接。伺服驱动系统主要包括伺服驱动装置和电机。位置测量系统主要是采用长光栅或圆光栅的增量式位移编码器。硬件结构数控系统的硬件由数控装置、输入/输出装置、驱动装置和机床电器逻辑控制装置等组成，这四部分之间通过I/O接口互连。数控装置是数控系统的核心，其软件和硬件来控制各种数控功能的实现。数控装置的硬件结构按CNC装置中的印制电路板的插接方式可以分为大板结构和功能模块（小板）结构；按CNC装置硬件的制造方式，可以分为专用型结构和个人计算机式结构；按CNC装置中微处理器的个数可以分为单微处理器结构和多微处理器结构。（1）大板结构和功能模板结构数控系统1）大板结构大板结构CNC系统的CNC装置由主电路板、位置控制板、PC板、图形控制板、附加I/O板和电源单元等组成。主电路板是大印制电路版，其它电路板...
